stl模型表面怎么加浮雕文字？

[复制链接]
hubin0070
发表于 2018-9-10 22:03:42 | 显示全部楼层
应该 可以使用拼合 成形
回复 支持 反对

使用道具 举报

善若水
发表于 2018-9-11 15:46:25 | 显示全部楼层
PM，操作如下，7 l$ X; R' L  P$ e% L5 d% M9 z
1.刀具策略选择题镶嵌参考线精加工
1 p' u" [0 J) w) ?8 F" K+ b1 _: P2.曲线加工表格中创建驱动曲线中的镶嵌参考线$ d1 m. h% Y0 Y) T8 t
3.刀具的选择根据字体来决定。4 ~+ g0 T: K" a" ^" v0 u4 f. R
回复 支持 反对

使用道具 举报

lanyan1973
 楼主| 发表于 2018-9-11 20:18:01 | 显示全部楼层
善若水 发表于 2018-9-11 15:46 ) ?: d& }/ X- M
PM，操作如下，  @6 T: a" _) T  N" x1 \- m
1.刀具策略选择题镶嵌参考线精加工4 t2 @1 A3 J- S# w* f7 l. M
2.曲线加工表格中创建驱动曲线中的镶嵌参考线

4 L: m1 W# @5 P2 \3 ^& Y% Z9 O7 H好好好，我试试，先谢谢啦
; C! |2 f0 i6 f9 d$ D6 ^3 f
回复 支持 反对

使用道具 举报

lvsq
发表于 2018-9-11 20:19:41 | 显示全部楼层
UG里面画一下, M: T: ~3 h) A4 ]+ p
回复 支持 反对

使用道具 举报

lanyan1973
 楼主| 发表于 2018-9-11 20:47:51 | 显示全部楼层
lvsq 发表于 2018-9-11 20:19
, O$ b& J# C" r) t/ p6 yUG里面画一下

; n6 D7 [8 m0 a5 A' PUG不会呀，装了个8.5还打不开
8 Z, j; ~* X7 A
回复 支持 反对

使用道具 举报

lvsq
发表于 2018-9-11 21:12:22 | 显示全部楼层
lanyan1973 发表于 2018-9-11 20:47 / z1 U5 u$ {* W/ }0 M5 k
UG不会呀，装了个8.5还打不开

0 Z/ _" C+ [' y! P& Z, w) a( u装UG确实是个活，想当年比较笨，装了一个星期. \. c3 J+ G0 Z
回复 支持 反对

使用道具 举报

wqk
发表于 2018-9-12 14:21:55 | 显示全部楼层

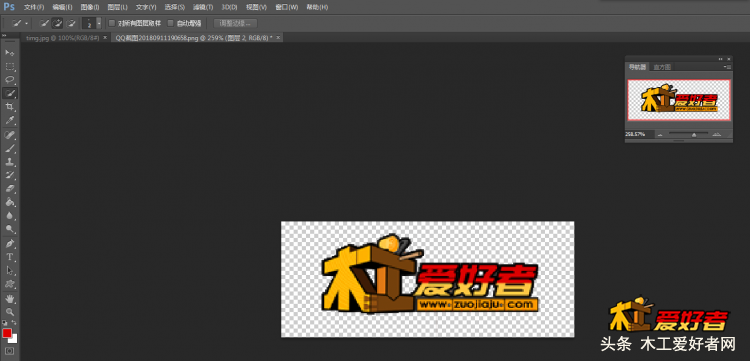

方法多了去了！1步：PS找一张图片
7 C( E- ~5 N, Y- s4 C 1.png

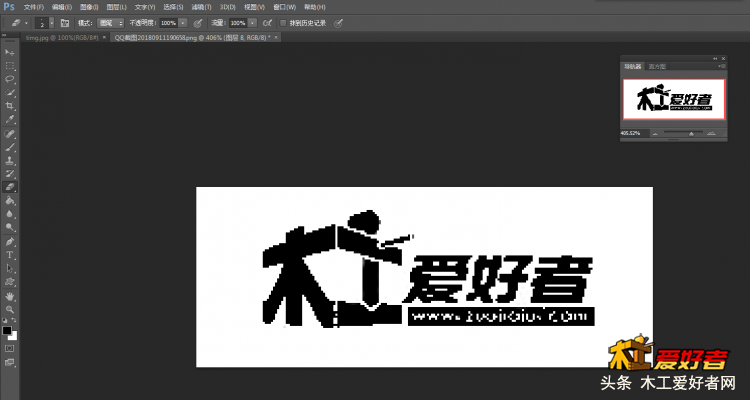

: N9 g* Z6 O# ]$ x5 E2步：PS变成黑白 保存图片  q2 g. V$ c% E* E9 C7 S
- F' r5 e7 G( `. [2 s4 ]
/ V7 l: x, q* W, c( ~8 i( {( V+ l8 L3 m$ m" K5 y, S' H

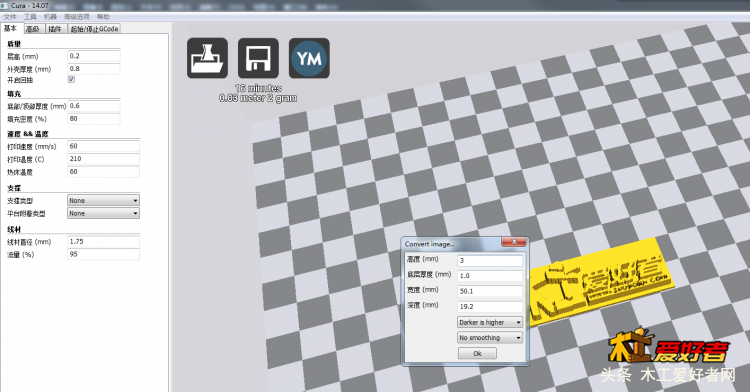

3步：Cura打开 保存的图片 输入长宽高，别存为STL 3.png " I  `4 W& L3 W7 w* \. ~' p
7 ~, M: @' G  k, X

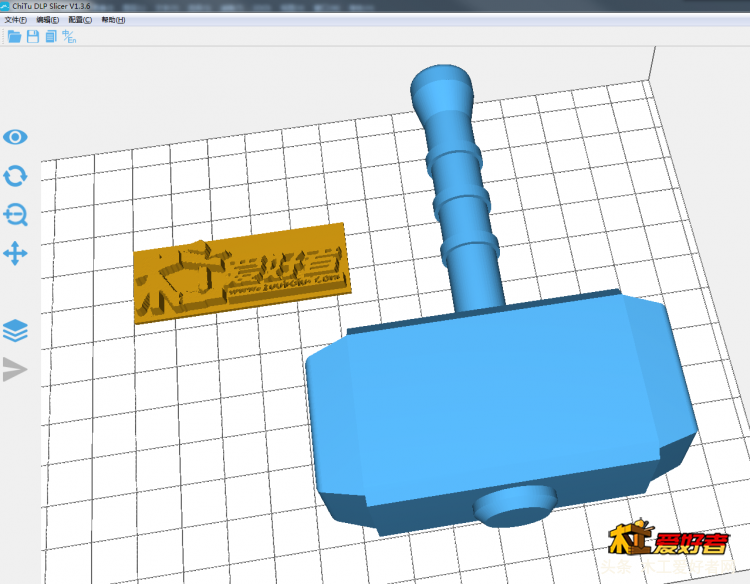

4步：chitu DLP 打开STL模型 调整大小位置 ，别存为STL) q; _/ Y+ j+ ~
4.png 9 W! C6 `- I. ~1 I/ O: y

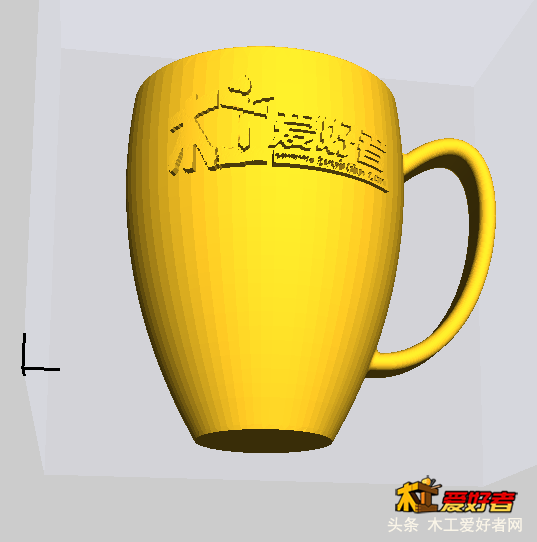

5步：完成
7 T4 {* L( V4 y& R! z8 c( A1 k 5.png - Z! W, `9 P' W! Y6 F2 _+ L& C+ m# h+ l
4 O# v8 I' p3 u( @1 m

* n6 v- g  C8 R做曲面麻烦需要大型建模软件

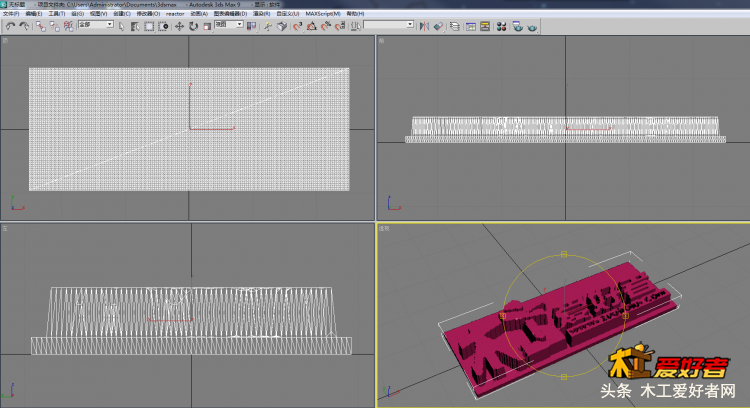

2 T" L7 O- H. z9 D, D下面用3Dmax
+ M1 c/ b7 |  y5 M! P
/ X9 R, E# h& L9 I3 A9 H+ ~8 U打开STL模型& w! F* [  j  r# X3 o

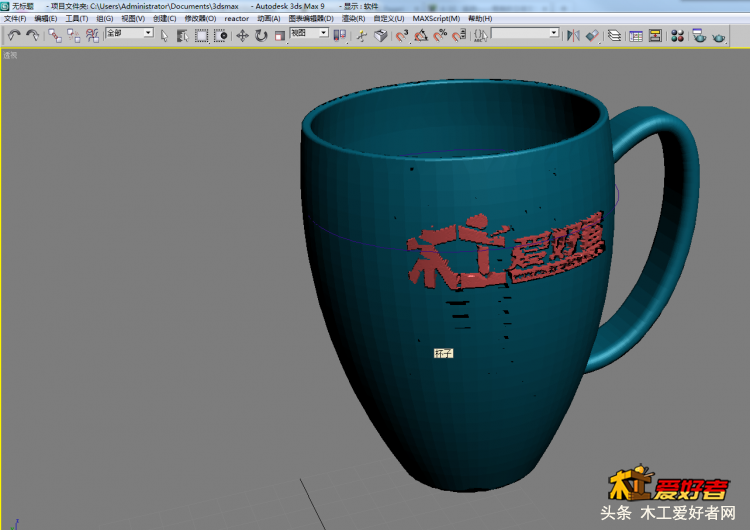

( O' `8 D! n! h. O* c, |8 i变形 调整位置大小% v7 C8 D+ n. M/ O
6 B6 p, ^2 a$ r' t9 `0 M% J完成
* a  {* A3 }6 b  G: z; K 8.png
: f, _3 G8 _' j) c
9 G, P* @, a& ~; ?' x/ v3 H* i; g7 l  K3 T4 ~1 U0 i
* l3 F% H+ x' \7 O
回复 支持 反对

使用道具 举报

wqk
发表于 2018-9-12 14:39:48 | 显示全部楼层
wqk 发表于 2018-9-12 14:21
: o4 m: W6 H7 D$ G" H8 D方法多了去了！1步：PS找一张图片& I# t! [- L& ~, e+ i* p# \/ j
* P& H+ m4 o  N
2步：PS变成黑白 保存图片
. Y* i- ?0 M1 x8 J4 H
QQ截图20180912143620.png # ~! {  @, O2 a- u

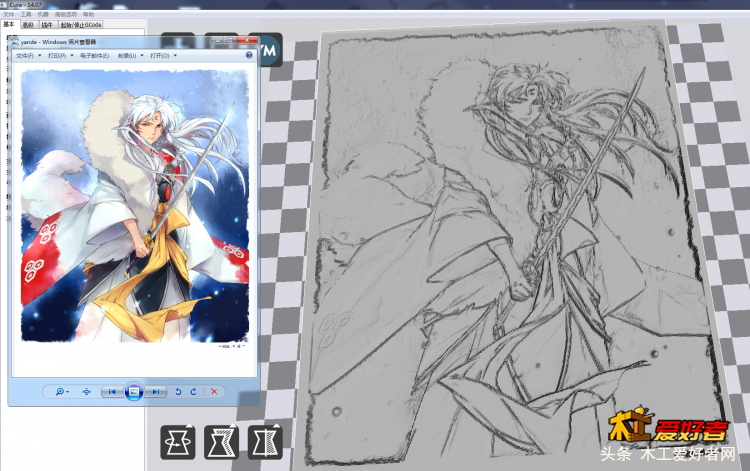

关键软件Cura 虽然是一款3D打印切片软件！有一个不起眼的强大功能，能让图片格式文件秒变STL格式浮雕模型文件（包括灰度图）2 c/ b- A! [3 d7 j; W
回复 支持 反对

使用道具 举报

lanyan1973
 楼主| 发表于 2018-9-12 20:16:21 | 显示全部楼层
wqk 发表于 2018-9-12 14:39 ' c$ {/ z5 ]! i5 b
关键软件Cura 虽然是一款3D打印切片软件！有一个不起眼的强大功能，能让图片格式文件秒变STL ...
( Z7 r4 F* P$ j8 O& B" {6 M$ R7 ^
非常感谢，谢谢6 H- G; P; `) K6 c- j) q* o, l
回复 支持 反对

使用道具 举报

a67540
发表于 2018-9-13 17:15:58 | 显示全部楼层
精度位置随意的话可以用zbrush直接刷上去
回复 支持 反对

使用道具 举报

lanyan1973
 楼主| 发表于 2018-9-13 22:50:07 来自手机 | 显示全部楼层
a67540 发表于 2018-09-13 17:15) L  q; ~0 u- A$ ]+ j8 t$ M
精度位置随意的话可以用zbrush直接刷上去
2 p! R' U2 Y) H/ N6 x
方法越来越多了
回复 支持 反对

使用道具 举报

zhengjing
发表于 2018-9-14 09:48:21 | 显示全部楼层
一同学习啦。
回复 支持 反对

使用道具 举报

maliang
发表于 2018-12-14 21:24:00 来自手机 | 显示全部楼层
wqk 发表于 2018-09-12 14:21/ T! L* }8 {5 v. O
方法多了去了！1步：PS找一张图片
5 D- f( X) g! u7 J* j; T8 }. W( G, E9 s% ]8 N7 o
2步：PS变成黑白 保存图片
7 j0 D/ L0 p& K; e6 `" K
2 P3 o! L& _4 ~' w, |9 h  j9 k0 W( ]" N; Q
  v6 R- E5 @6 L# ~! D, P
3步：Cura打开 保存的图片 输入长宽高，别存为STL
7 q# {7 V6 v# ]8 j, [
  `9 r( |! U. W4步：chitu DLP 打开STL模型 调整大小位置 ，别存为STL
8 X1 J! ]6 u! O, s; N  o9 e" H: X  `5 g/ [) f% @% }6 L: J' j
5步：完成
8 ^' N4 ]! Y( p6 g0 v  i& O5 M% ~: D& v; Z* X: `5 @8 G. I- U
( @( {( j! c, p
1 S+ I' e+ H1 k4 P. s
做曲面麻烦需要大型建模软件
7 K  {& H' p* z; t. G+ D下面用3Dmax  x2 v4 s$ M" L- v

2 w7 U/ Y+ Y- r6 s1 G& r) y打开STL模型/ Z4 M: ~# X. ^" ~
3 g' r0 J8 a, o% D3 k1 A8 K" I4 g
变形 调整位置大小! z9 u3 n1 L: a5 [6 W% ?1 c
2 p6 `' _  |) g, S) K
完成

7 t3 g( u# g, r0 e. @学习了
回复 支持 反对

使用道具 举报

darkstarrd
发表于 2018-12-14 21:33:48 | 显示全部楼层
zbrush好用
回复 支持 反对

使用道具 举报

小京大叔
发表于 2018-12-15 01:46:59 | 显示全部楼层
万象可以直接加
