关于蛋雕及随型木块雕刻的探讨有视频资料

大赢家001

- c1 B& B% m( I/ F% y9 P# z! D- }; `  k
, v4 A# M  w* N9 B9 E8 b2 j4 n有个电路板雕刻找平的软件，那么把鸡蛋想象成一个平面，进行探测。做平面雕刻刀路雕刻。探针可以做伸缩对刀块。随型木雕也成为可能，省去了随型放样的步骤。欢迎大家来共同研究。

为了便于大家理解，在论坛找到了pcb平衡软件。有助于研究理解。
http://www.zuojiaju.com/forum.php?mod=viewthread&tid=805851

$ t) x" d5 o% H; t$ Z/ h- o6 ^在附上一个电路板平衡雕刻视频。其实用于起伏不太大的牌子雕刻已经够用了，相当于曲面投影雕刻做刀路一样。
& h" y' s0 r0 d( i# j. D/ ohttps://v.qq.com/x/page/e05152703fa.html
( k: H" H4 j: J
( M# l6 T' V( R+ E9 @
补充内容 (2018-9-4 14:50):
又看到一个探头数字化三维模型的视频，好像精雕7.0可以实现。
7 }( B% v6 N  g' Mhttps://v.youku.com/v_show/id_XN ... zXzEwMDAwMl8wMV8wMQ

在等待

期待大师，帮顶

ooooyy

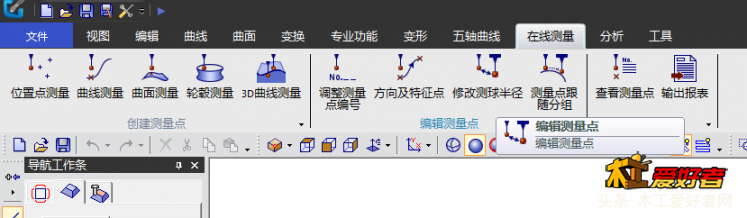

楼主所说的东西是有的，我用过的是精雕的加工中心就有这个功能，叫在线测量。如下图：

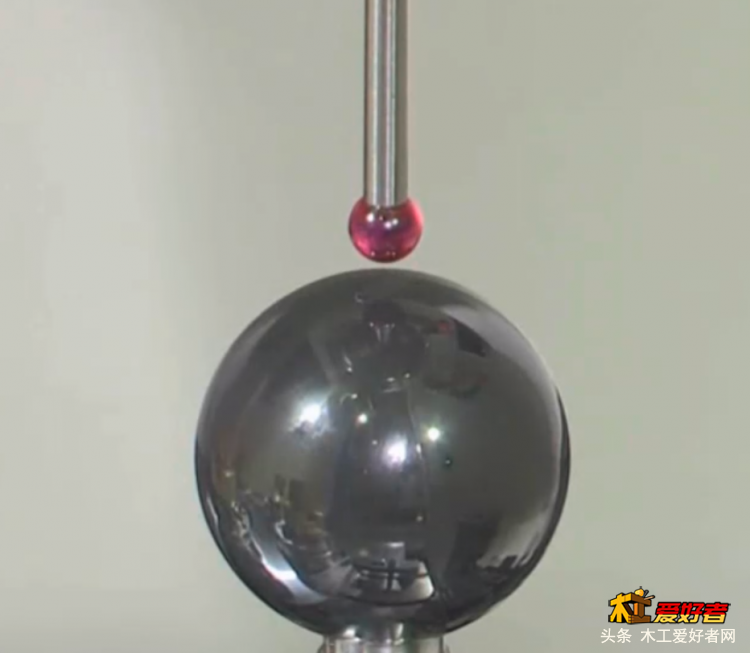

机床可以通过测头检测工件尺寸，造型。如下图：

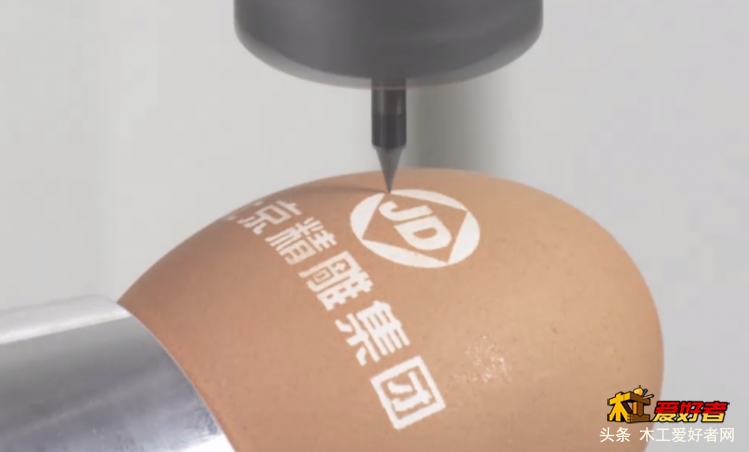

鸡蛋也是这么测量的，测量好之后就可以雕刻了，如下图：、


但是这里有几个问题，并不是像楼主想的那样。首先精雕这系统只能把二维图铺到鸡蛋这种曲面型上去。二维图形包裹到曲面相对简单，比如你说的电路板结构。而三维图形包裹就很复杂很复杂了，首先，他包裹过去肯定会变形，这是不能接受的，其次，包裹上去以后接头在哪，各个面的法线又指向何处，这些都是不可预测的。
所以不能把三维结构展开上去。因为鸡蛋其实是没法展开成一个平面的（展开必然会发生变形，而且这个变形不可预测。）那么反过来，你就不能把一个三维的东西覆盖到鸡蛋，覆盖上去，出来的是个什么东西，同样不可以预测，这在机械加工中是绝对不允许的。
然后，多轴联动加工时，是需要驱动线，驱动面，辅助线，辅助面的。这些东西都是不能随意变形的，否则会给加工带来不可预测的危险性。
) l! j2 J( L$ m+ ^8 l$ N1 k! I所以，目前为止，机载测量系统基本都是用来在铸件毛坯上寻找工件原点。或者加工完成后进行精度测量等。
1 I0 y8 S0 C' O

大赢家001

ooooyy 发表于 2018-9-3 13:32
! Z! w# J+ O/ \* v3 _1 u楼主所说的东西是有的，我用过的是精雕的加工中心就有这个功能，叫在线测量。如下图：
- a/ d) Y. w: N2 }  d# n0 y- o
; _0 j( o' }& [+ {/ K6 x' y机床可以通过测头 ...

我是在精雕论坛看到这个蛋雕加工实例了，也想过比如橄榄核展开刀路的做法，就是三维雕刻，但是存在一个问题就是z轴0点是最高点，所以用这种办法是行不通的。需要思考的是z轴补偿处理，也就是脚本的处理问题。

心佛既佛

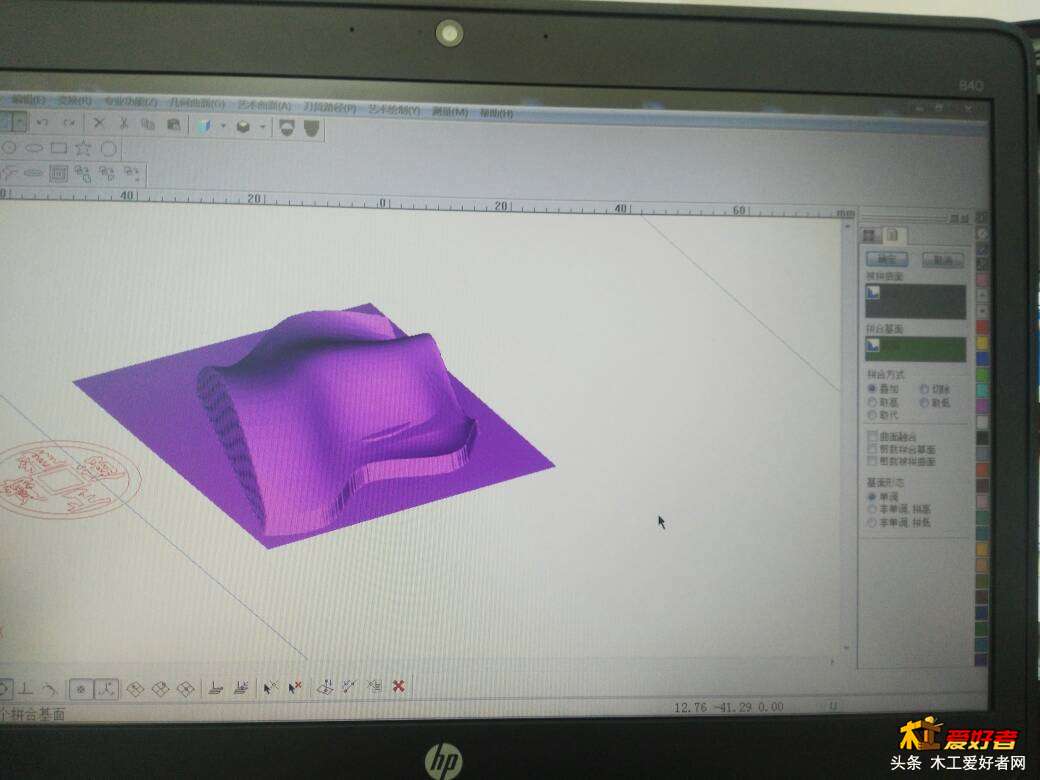

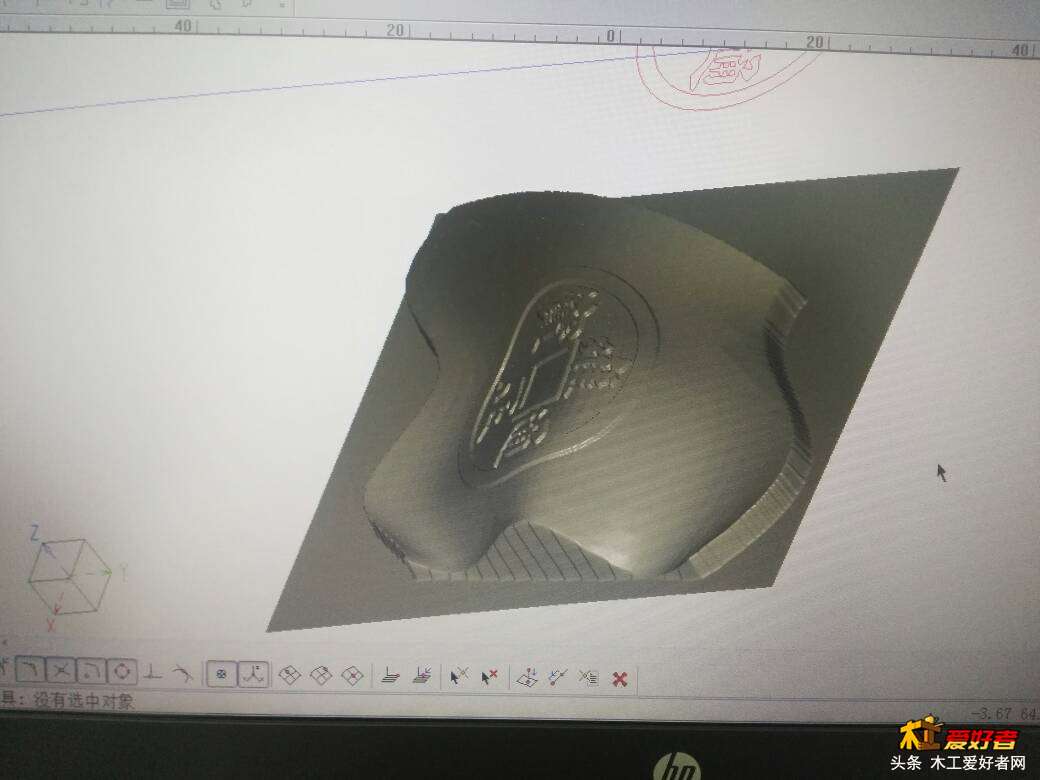

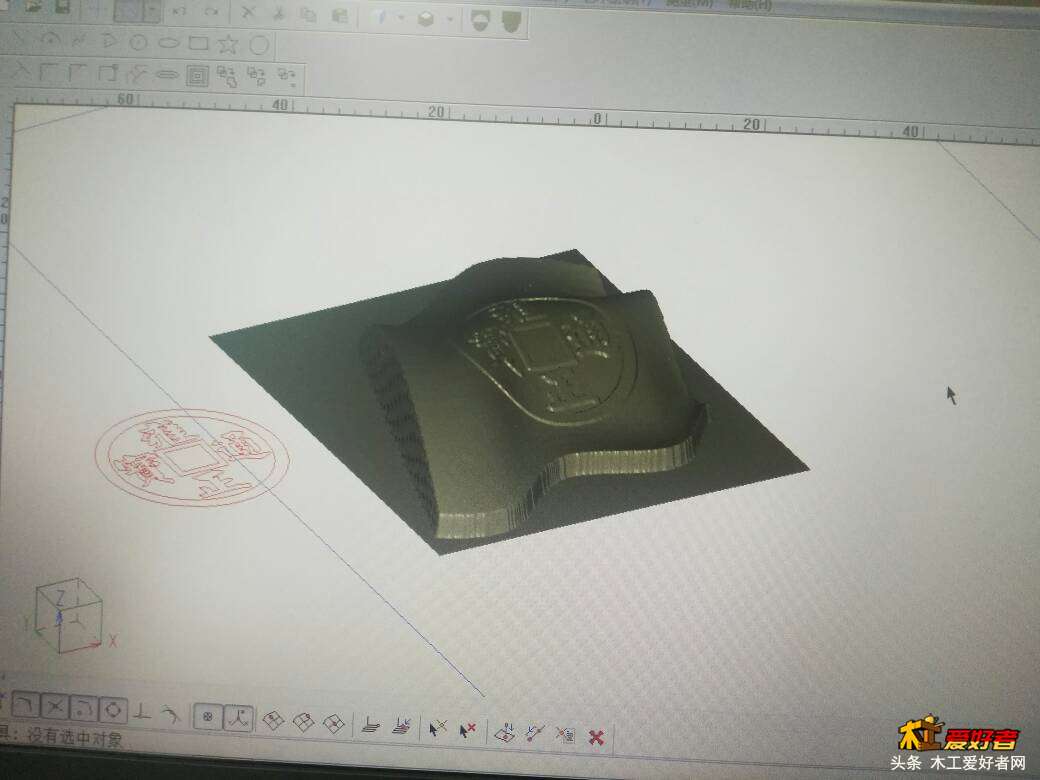

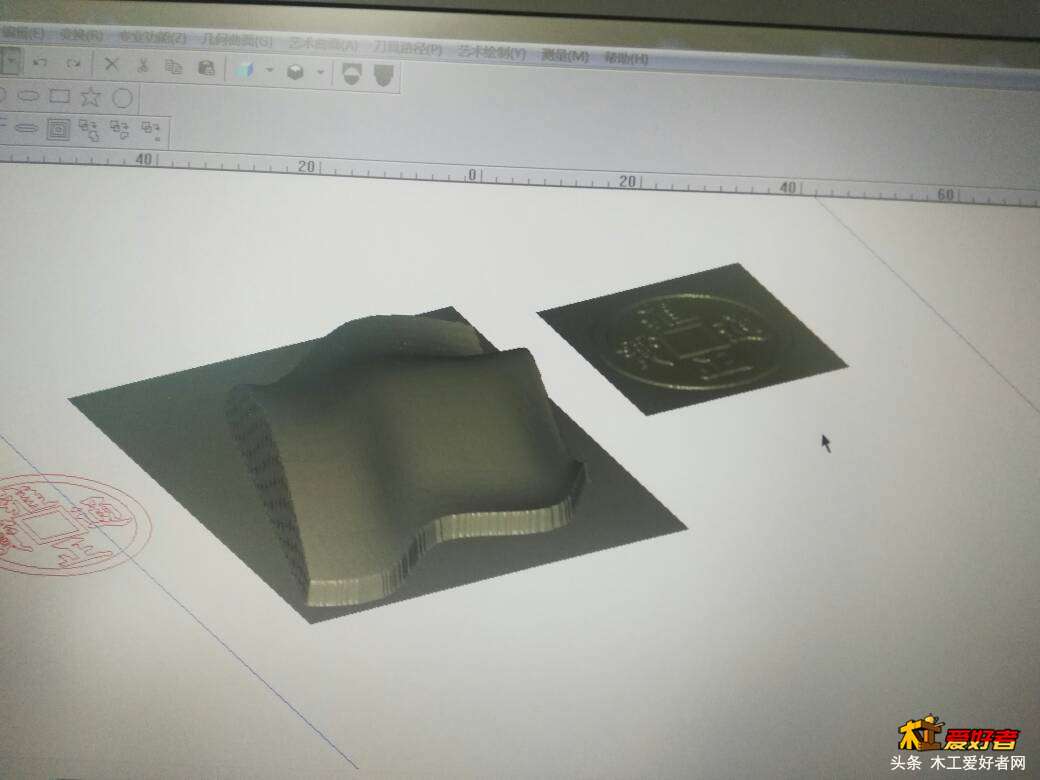

能扫描出来曲面，再拼合重构一下就可以了吧，比如下例：曲面是随意画了一个，关键是基础曲面来如何获得。
- D9 O6 @! c/ ?- K
. G2 l- g$ l# Q, q5 t* q$ u& H% U

1 [( [' p+ G! l" q& A: [
* [- U4 E% F( y& W& w6 T. j& s

天狼晓月

楼主应该只是想把二维图形投影到曲面，一般而言在这个尺度上变形不会太大，并且是作为艺术品加工，即使有变形也并不妨碍使用。

大赢家001

心佛既佛 发表于 2018-9-3 14:58
能扫描出来曲面，再拼合重构一下就可以了吧，比如下例：曲面是随意画了一个，关键是基础曲面来如何获得。
...

& C# ]% k% g* Q1 q& p8 E如果有扫描仪，在建模，那是可以，但是要雕刻橄榄核，不可能都去一个的做，那么比如精雕机，用3d扫描雕刻。转到玩家有没有简单的方案，那就是用探针，扫描橄榄核外形，和电路板雕刻一样的脚本，（与电路板雕刻的区别在于电路板要近似平面，橄榄核是要实际高差）似乎脚本可以实现。
  S# Z1 W& F( V, h: E6 S

心佛既佛

大赢家001 发表于 2018-9-3 15:17
如果有扫描仪，在建模，那是可以，但是要雕刻橄榄核，不可能都去一个的做，那么比如精雕机，用3d扫描雕刻 ...

6 h2 w9 G/ O' v0 D9 V  y5 F圆雕和浮雕不是太一样的哦
/ d3 J% p! x0 a0 T2 S9 m( a0 {. W

大赢家001

心佛既佛 发表于 2018-9-3 15:42
圆雕和浮雕不是太一样的哦

  [& J9 f9 ~2 J1 q& w, p# T3 @平雕扫描xyz圆雕扫描xaz没多大区别。除非四联动要4个参数。从实现角度来说三联动要简单。

CIEZ167

不太可行的，小Z的还行，核要搅那深的，那刀扫出来也不能看呀

大赢家001

CIEZ167 发表于 2018-9-3 16:38
不太可行的，小Z的还行，核要搅那深的，那刀扫出来也不能看呀

' v8 s/ F7 ?* K$ T& W6 v先做刀路，然后测量工件，根据测量工件调整坐标，不会太大误差。可以看看北京精雕随行橄榄核雕刻，有视频。
0 G! o( @8 _2 }" p6 n

game小鲁班

你这想法可以参考北京万象t10的那种，直接雕刻机上面装一个扫描仪，随时扫描然后随时雕刻
) u* n2 H1 ?; K3 @

大赢家001

game小鲁班 发表于 2018-9-3 18:08
你这想法可以参考北京万象t10的那种，直接雕刻机上面装一个扫描仪，随时扫描然后随时雕刻

6 R- s3 n# K, o' {北京万象的做法是很好，也许爱好想过，这个做法，编程难，如果用探测针会简单些，效率低，编程可能会简单点。有pcb现成的数据可以参考。

keithpupu

我觉得现在已经有软件能完成这一技术，但不是一个软件
2 A1 Y0 y3 |# x' M0 ^: v  先用三维扫描出个stl的立体图 将立体图尺寸确定好
: e/ z; W. D# n+ Y( Z# ]- j" ?然后使用pm当做毛坯导入 同时导入另一个stl模型进行调整 ，使得模型尺寸小于毛坯尺寸
再使用zb不断的进行调整，使得贴合毛坯
. N: P# P7 y, i! W9 h' f 最后做刀路 肯定是五轴至少四轴刀路 。
' w5 `: G9 f% F- h6 j
# F+ N; b  l. ~' i- ~4 y这一系列步骤要求对至少三个软件两套硬件 熟悉精通 配合使用，还是比较困难的，
5 B3 P1 i* @+ D2 {& m6 g, _做一个刀路出来花的时间精力应该不小，我研究过一段时间 实在是没精力研究下去了
希望未来能通过某个软件整合这些功能 就像钢铁侠那样 出个三维操作界面 应该可以突破性的完成这样的操作。
2 B! i& y, W2 _& v

keithpupu

而且我们说要一个模型要贴合毛坯 不是简单的字面理解那样 ，还需要很好的艺术造型，否则出来的东西超级难看
