配电箱的图片已上传，求助

yy云 · 发表于 2018-9-2 21:32:18

DPN型的开关可以参考一下

hghong222 · 发表于 2018-9-2 22:21:30

你们单跟人家说开关要用几Ａ几Ｐ，都不帮人家安排拉多大的线！
线的大小跟用多大的开关是相关的！

阿路 · 发表于 2018-9-2 22:41:29

建议家里所有电器都过漏保。

潮流装修 · 发表于 2018-9-2 23:12:08

水电安装工发表于 2018-9-2 21:03
* z3 g1 v# b9 ^6 W# Z/ G) D总开换成双联60A空开，照明用16A单联，厨房卫生间分别用1P20A带漏保，空调用20A单联，插座20A单联。

这样装的下吗，老司机

潮流装修 · 发表于 2018-9-3 11:25:32

水电安装工发表于 2018-9-2 21:03, r% U7 t+ i3 |( T V
总开换成双联60A空开，照明用16A单联，厨房卫生间分别用1P20A带漏保，空调用20A单联，插座20A单联。

我这个总开不是空开吗？

我是初学者 · 发表于 2018-9-5 21:50:01

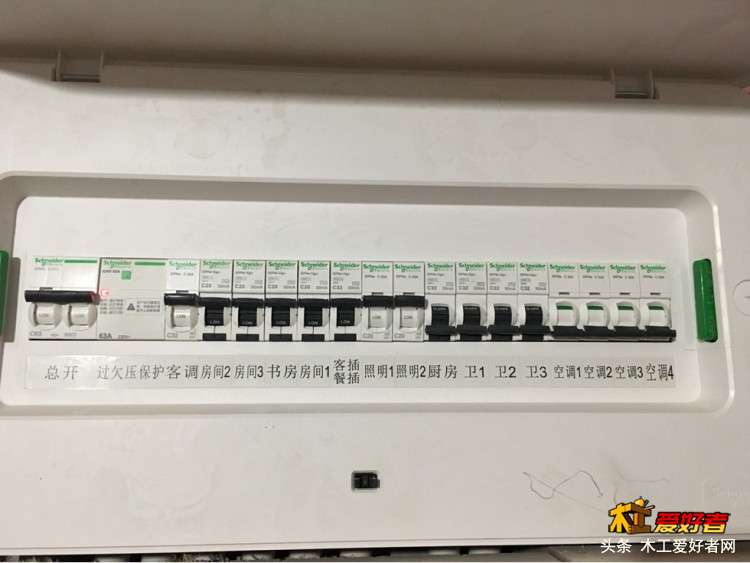

目测15回路的，如果面板孔总长270毫米上下就是15回路的。

liangtao3d · 发表于 2018-9-5 22:32:04

总开2P，其余全部用1P，插座带漏保，空调、照明等固定安装电器不用漏保，但设备要接地线。

罗川扬仔 · 发表于 2018-9-5 23:58:21

看你的回路有多少一般是总开2p 63A 照明可以直接单p 10A-16A 空调16A（每个单独一个回路）插座16A（可以的话一个房间一路，也可以多个或者合并，或者是每个房间和房间空调一个回路）厨房20A（4平方或者2.5环路）卫生间20A（4平方没热水器2.5也够）空气能16A（有的话）这些用电都是要过漏保的
你数数你要多少回路排不下就在总开下用一个漏保然后在漏保后面用单p

吾见刚正 · 发表于 2018-9-9 22:24:34

1p是18毫米，楼主自己量下总宽度就知道是多少位的配电箱了，再根据你规划的回路安排空气开关和漏电开关。

吾见刚正 · 发表于 2018-9-9 22:26:04



吾见刚正 · 发表于 2018-9-9 22:32:15

zhangyl1680 · 发表于 2018-9-10 09:40:24

先看看你家准备安装什么电器，每个电器的功率大小，再算用多粗的电线，多大的空开
