莫名其妙的对刀误差

干柴烈火 · 发表于 2021-7-4 18:14:41

本帖最后由干柴烈火于 2021-7-4 18:50 编辑

一场卖家无良操作引起的所谓故障唉，折腾死我啦，事情的解决匪夷所思，其实，是卖家损坏了Z轴电机，然后换上同品牌的不同款电机，可能伺服驱动器没有设对参数，于是，脉冲当量和其他轴不一样，但他居然不告诉我，后来，我通过琢磨，一丁点一丁点核对，填了个非常怪异的数字，才让它走10圈，实际移动50mm。无良卖家。

干柴烈火 · 发表于 2021-7-4 18:14:42

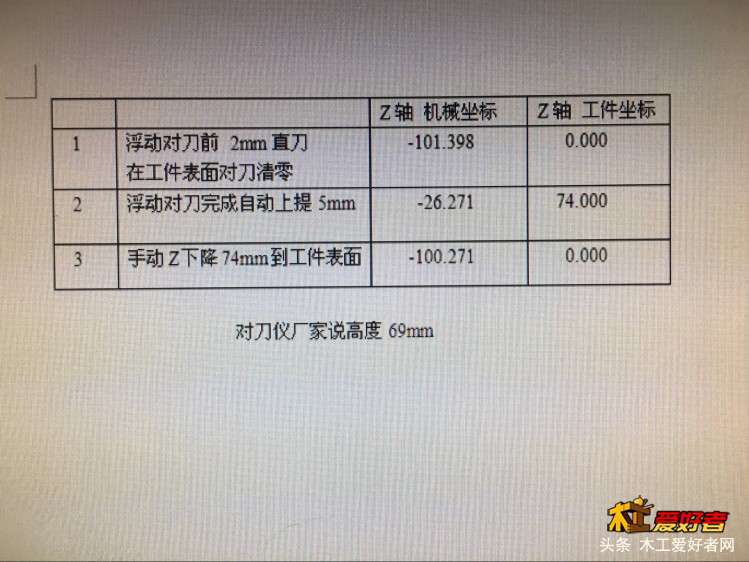

于是发现回工件原点后实际刀具变成离工件表面1.127mm，😓，真是百思不得其解啊？请兄弟姐妹们指点昨天调过Z轴脉冲当量从0.0001mm/p 调整到0.00009537mm/p 会不会和这个有关

干柴烈火 · 发表于 2021-7-4 18:14:43

于是发现回工件原点后实际刀具变成离工件表面1.127mm，😓，真是百思不得其解啊？请兄弟姐妹们指点昨天调过Z轴脉冲当量从0.0001mm/p 调整到0.00009537mm/p 会不会和这个有关

干柴烈火 · 发表于 2021-7-4 18:14:44

系统是正版维宏

干柴烈火 · 发表于 2021-7-4 18:14:45

试验固定对刀没有发现这种问题

干柴烈火 · 发表于 2021-7-4 18:14:46

兄弟们帮忙看看问题出在哪儿？

╰+潜江湖メo · 发表于 2021-7-4 18:39:51

浮动对刀和清零没关系，和对刀块高度有关系，对刀块高度填写工件和对刀块高度差

干柴烈火 · 发表于 2021-7-4 18:47:16

╰+潜江湖メo 发表于 2021-7-4 18:39
浮动对刀和清零没关系，和对刀块高度有关系，对刀块高度填写工件和对刀块高度差

事情的解决匪夷所思，其实，是卖家损坏了Z轴电机，然后换上同品牌的电机，可能伺服驱动器没有设对参数，于是，脉冲当量和其他轴不一样，但他居然不告诉我，后来，我通过琢磨，一丁点一丁点核对，填了个非常怪异的数字，才让它走10圈，实际移动50mm。无良卖家。

╰+潜江湖メo · 发表于 2021-7-4 18:50:21

厂家说的对刀仪厚度，是相对于你的零点在工作台表面的数据，现在你的零点在工件表面，就要改这个厚度，这个厚度是填高度差，不能填厂家给你的对刀仪厚度

干柴烈火 · 发表于 2021-7-4 20:34:06

╰+潜江湖メo 发表于 2021-7-4 18:50
厂家说的对刀仪厚度，是相对于你的零点在工作台表面的数据，现在你的零点在工件表面，就要改这个厚度，这个 ...

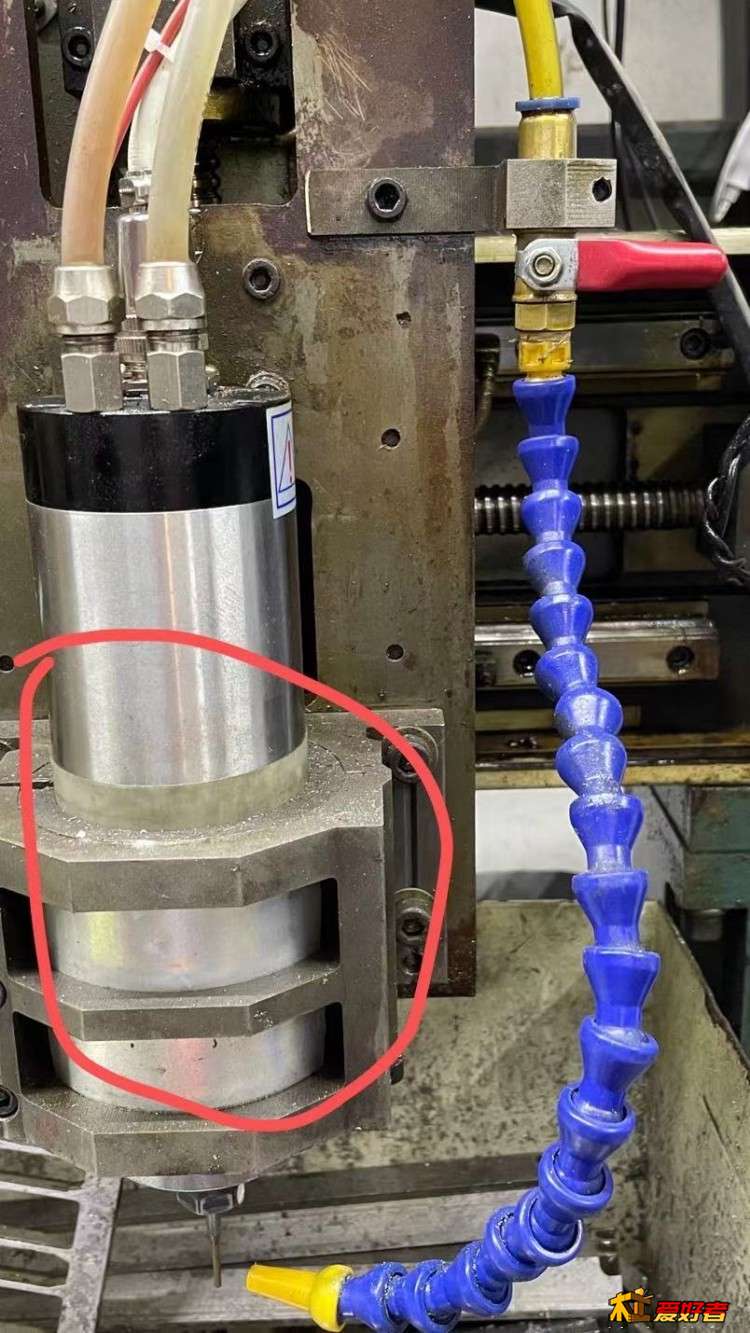

后来，我就不用这种对刀仪了，自己加工了主轴座，把主轴用绝缘板包裹了，把对刀信号极性反转了，直接用刀具对金属工件表面对刀，效果非常好，对刀精度达0.00几mm

zhangfei918 · 发表于 2021-7-6 00:17:40

╰+潜江湖メo 发表于 2021-07-04 18:50
厂家说的对刀仪厚度，是相对于你的零点在工作台表面的数据，现在你的零点在工件表面，就要改这个厚度，这个厚度是填高度差，不能填厂家给你的对刀仪厚度

维宏的浮动对刀就是要在系统设置里添对刀块的实际厚度
