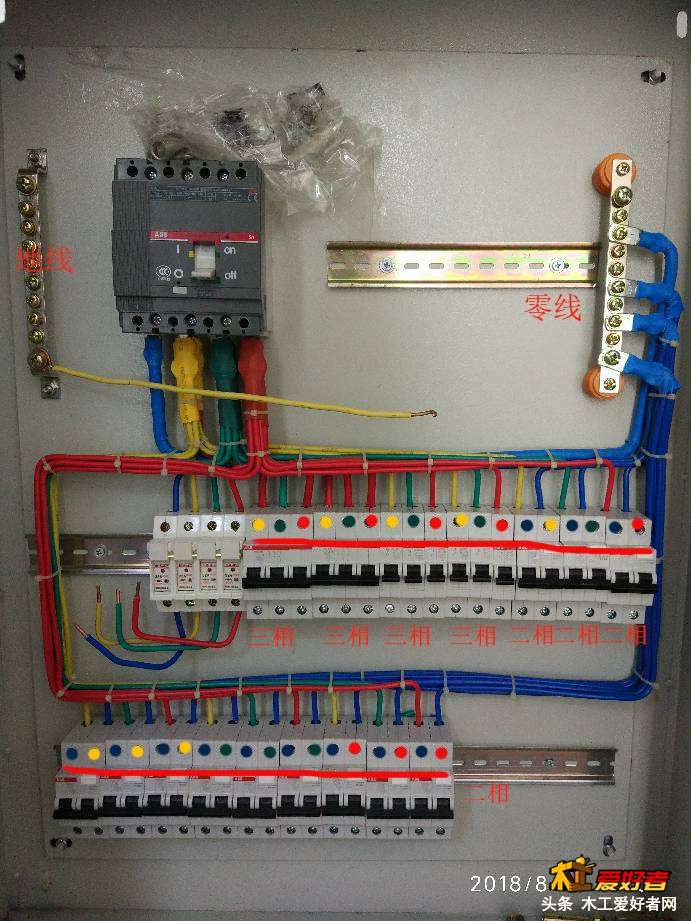

大家看看这线接哪里？

征程

浪涌器，下边四根线接浪涌器一段，上边接地线接另一端，防止落雷浪涌的，就是线细点了，

moduo180

第二排第一个是保险，你接总开关后面，分开关前面。

sfwsph

  Y( V# ~  c! f7 e3 g

猫奴＆狗仆 发表于 2018-8-21 19:49
那个是保险丝座，你掰着上面突出的地方可以掰开，就能看到里面的保险丝了，看你这个箱子的电路，应该在保险 ...

到底是浪涌还是保险丝，看不太清啊。
* {# O3 I6 ~' s3 N; I5 d

回忆里有你

那是装保险管的    暂时没用了    应该是左边还有个东西拆掉了。

一介

你这接线我看着晕，应该是三项四线，就是三根火线一根零线，左上竖排是接地端子，中间总开关，右竖排是接零端子。中排左是熔断器，右排是空开有380v接出，和220v接出。底下一排是220v的接出。正常应该是总开关接熔断器接漏保，三级保护。你那个线有点乱
  Y( }5 g! B4 q" v2 A. {0 ?; Q9 c

一介

那四根短线线可以拆掉不用。220V的火线红绿黄可以任意接其中一根，一般都是平均分配。380v必须红绿黄各接一根，中间那排许多红线接在同一个空开上令人费解，不知道这个开关箱原来做什么用的

5 c2 j$ t  u/ {( k- K7 j

猫奴＆狗仆

sfwsph 发表于 2018-8-22 16:51
2 Z# `" N$ V+ z; t到底是浪涌还是保险丝，看不太清啊。

空着的地方如十楼说的，的确是浪涌，我说的保险丝是现在仍装在柜内，有几根短线接着的那四个。
9 M& B- w; G; {: Y% t2 g

纳吗额

这配电箱做的有问题。不合格问题非常严重啊。

小白的木头

接分空开的总线
- k. s& r, ^0 c; m* p8 L

溪畔樹

接设备啊，或者没有用了

天雪丿宝宝

缺一个防雷模块，好像是被拆掉了，防雷模块下方是相线，上方是地线，就是你这样的布局，自己用的话，没有也没事，从保险下把相线拆了就行了

道成装饰

10楼整点
2 G$ M( M. p" f, }. W

道成装饰

浪涌保护防雷的10楼整点

49城

看你这图。那四根线没用了。还有两个三相空开接线错了

49城

我怎么看那不是防浪涌得。那是保险丝吧。防浪涌得哪有那么多出线。
