雕刻方中方过程

nini21800

有不少木友问及方中方内方的雕刻方法......
其实也挺简单的。现在就将整个过程简单说下.....

1、弄个外方，大小就不用说了，自己喜欢（能入雕刻机雕刻就行）
2、接着就是铣外圆了.（外圆要比内方的边大点，但不能大于内方对角线，一般内方的边长比外方的边长少10mm x 2左右）

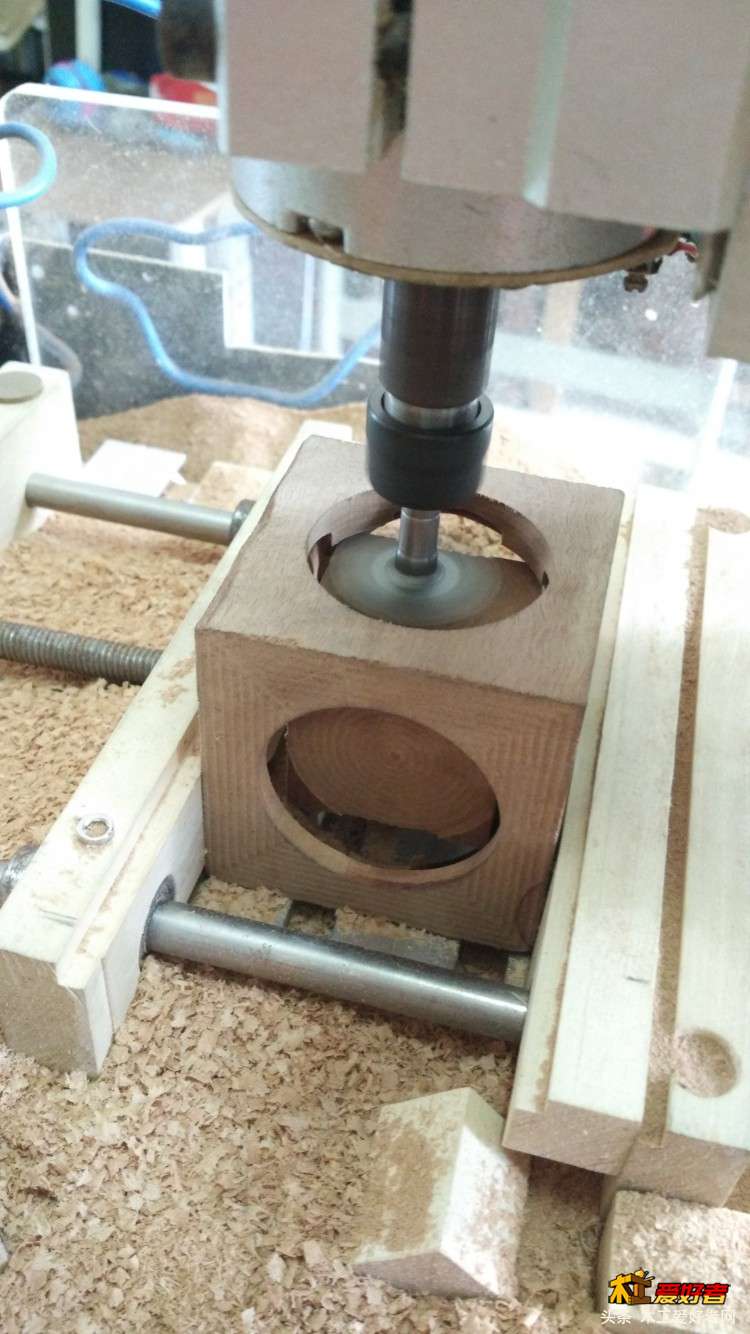

     以我雕刻好的为例，我的外方为58mm，开始铣六个面外圆，直径40，深度12，连内圆的深度在内一起铣，这些都非常简单了就        不说了..

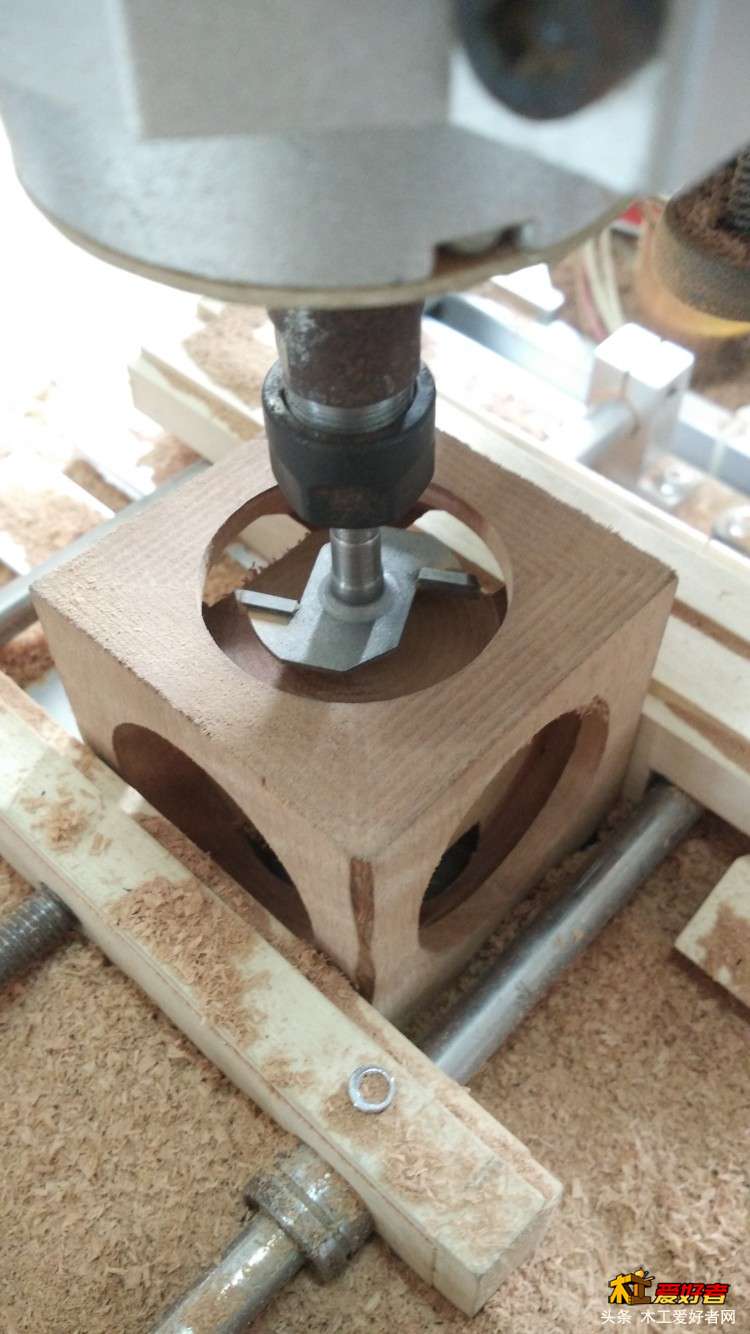

3、内圆的加工

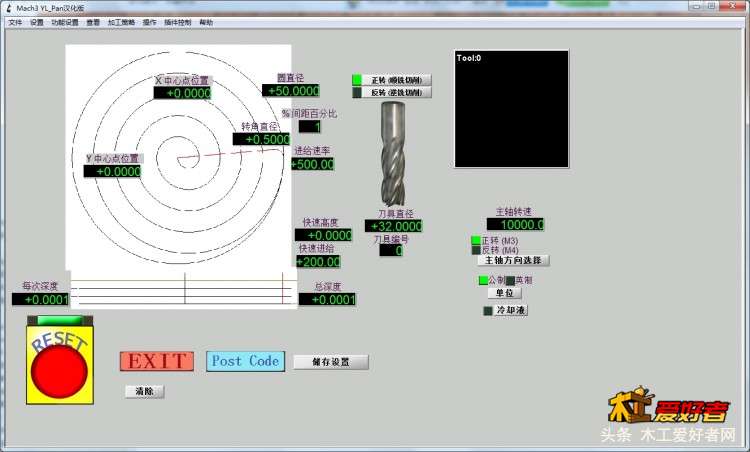

     打开mach3的加工策略——圆形加工
     内圆加工的计算，内圆直径要比外方8~10，内圆深度一般为5~7（太深了内方太小，有可能对角线也比外圆小）
     我的外方为58，内圆设置了50直径，深度为6：在策略中输入圆直径50，刀具35（我买的T铣刀两刀刃距离为35），间距百分比        1  （这个比较重要，因为铣刀直径太大1%就够了，先前可以先空跑看一下），每次深度0.0001和总深度0.0001，（这个也重            要，设置0.0001是为了在运动时刀具直接铣圆，不会下降刀具，也不会抬起刀具，设置每次深度大了刀就会直接下降多少深度来        雕刻，可能方中方就完了，也可能雕刻机或刀具完了），快速高度0.0000（这个也重要，设置有数值就会抬刀，因为铣内圆时刀        刃是在外圆直径以外的抬刀会把外方给撞坏，或是撞坏刀具雕刻机等），转角直径默认就好刀具太大设小也没什么用，转速看自        己雕刻机定吧，如铣完一圈还没有铣完内圆的深度，那再手动下降铣刀再铣一次吧




4、铣最后一个内圆，
     这时也比较重要，可以加热溶胶，也可以不用胶直接铣（直接铣要点技巧，那就是要先铣内圆的底部，不然铣内圆顶部后还有一        部分就在内方上了，铣完底部内方就掉下去了，再铣一圈内圆的顶部，残留部分就铣好了）

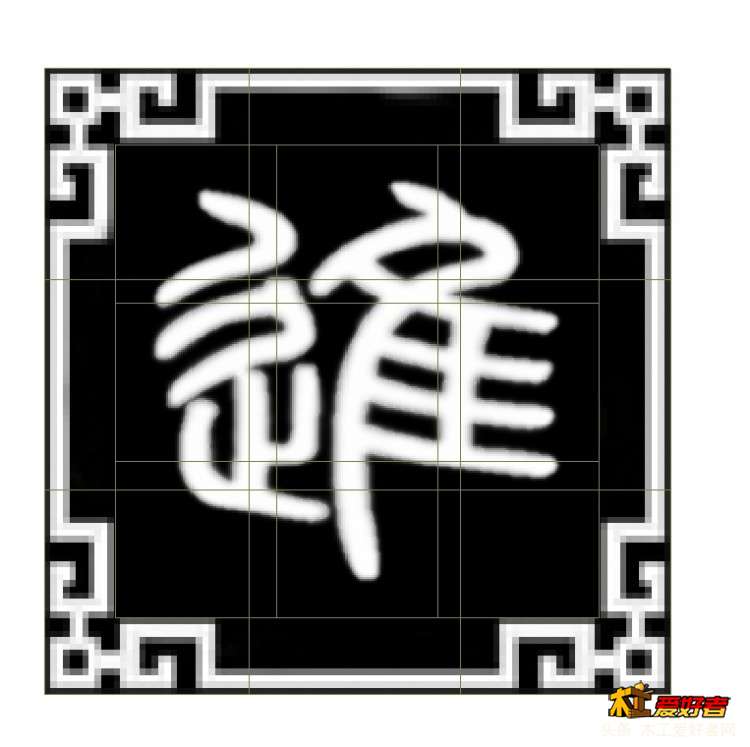

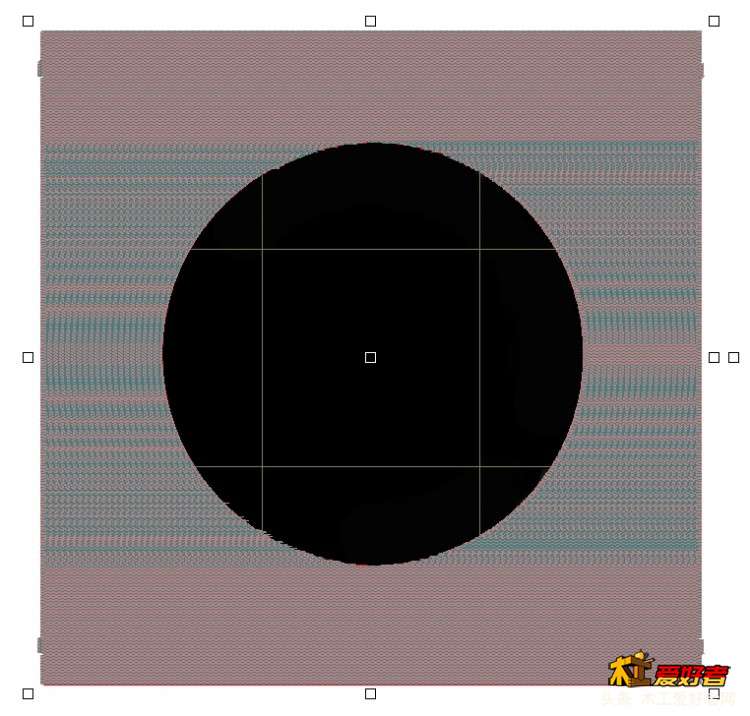

5、内方出刀路





6、铣好内外方脱离后就可以进行内方雕刻了

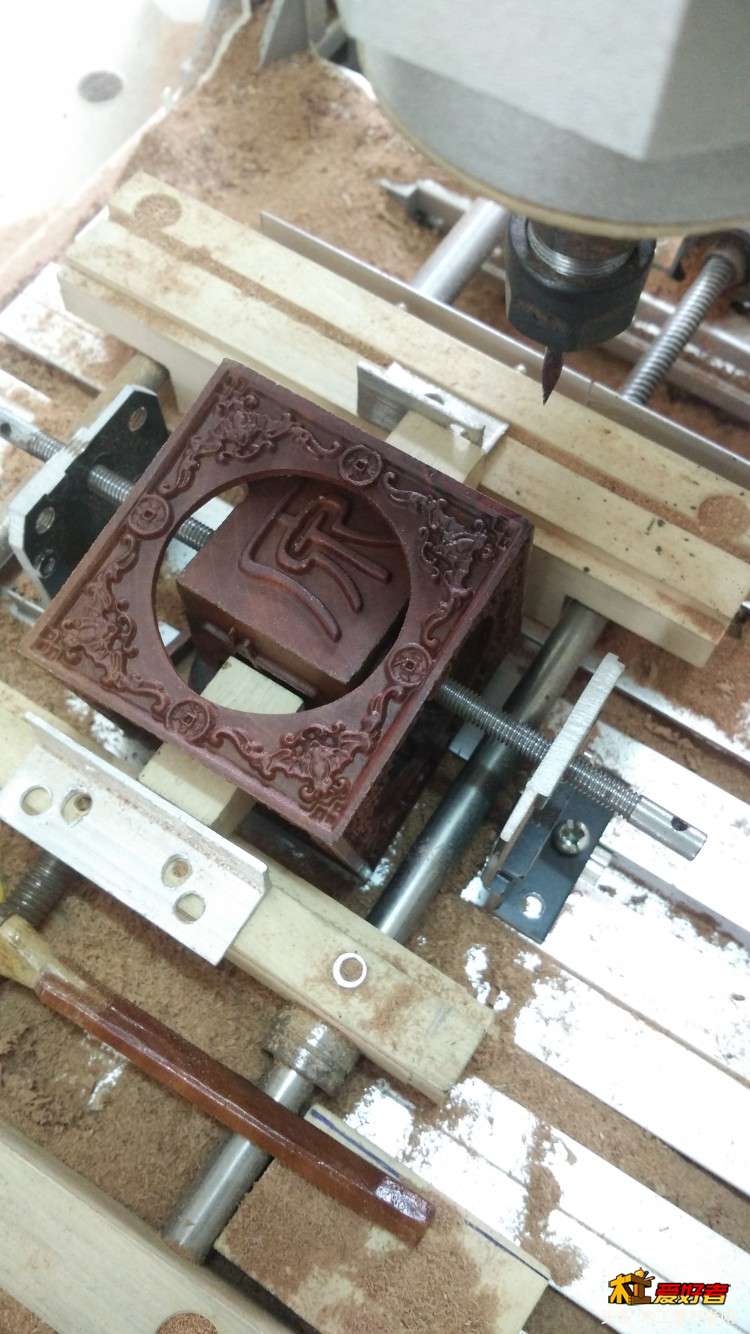

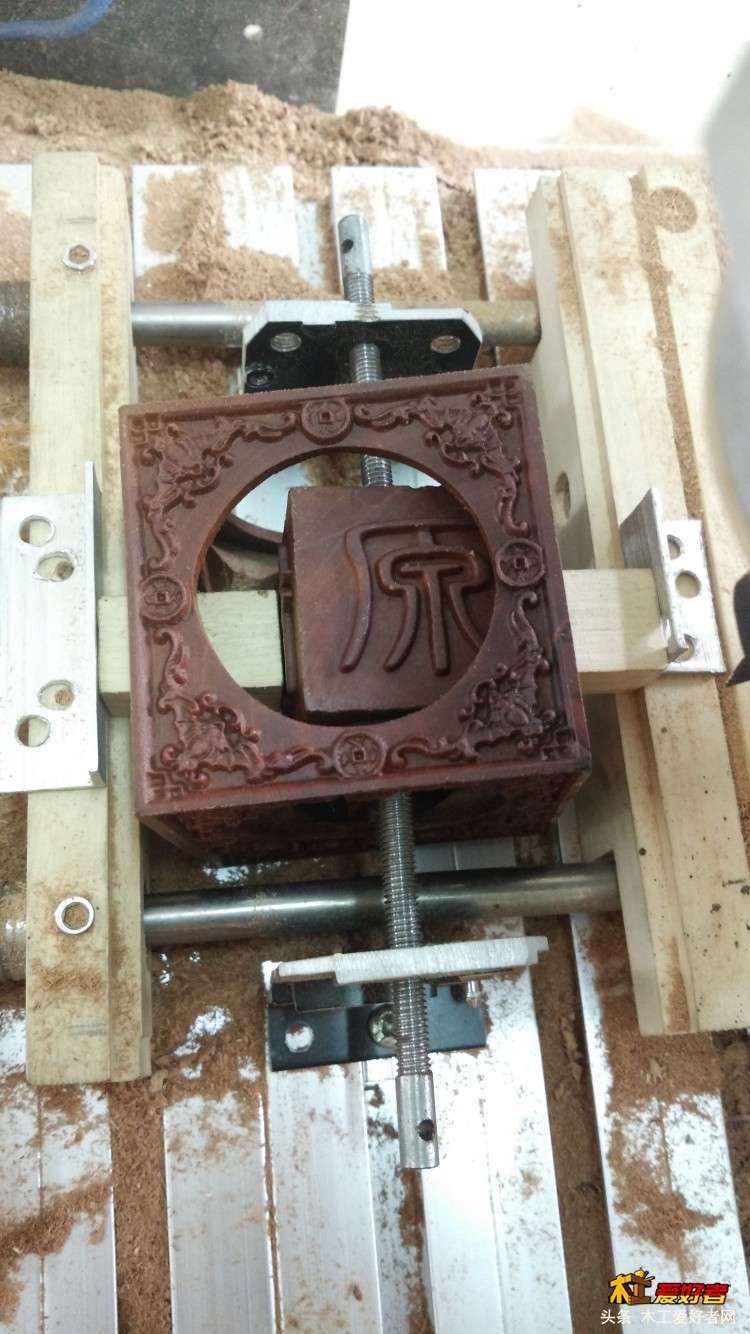

     没有A轴也有办法雕刻内方（要人工看着雕刻，因内方比外方中的圆孔大）雕刻内方要用到一些道具，自己找吧，已经在下面的图上了（因为雕刻时的图片丢      失了，只能再在再补拍了），其实两边黑色铝合金和螺丝不要也可以（只是起到加固的作用雕刻时更稳定），白色铝合金是顶着        小方木料的，几个孔内的螺丝拆下来了（方便拆卸）。



一看应该雕刻内方就简单了吧。



7、接下来就是雕刻外方了

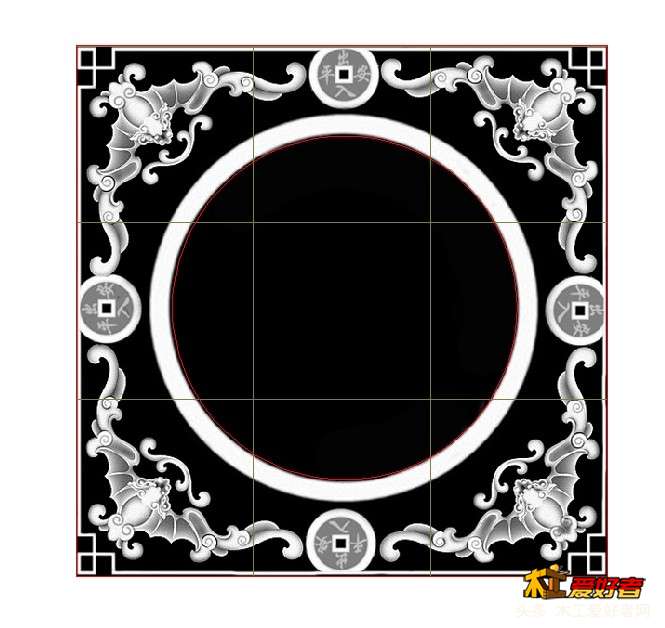

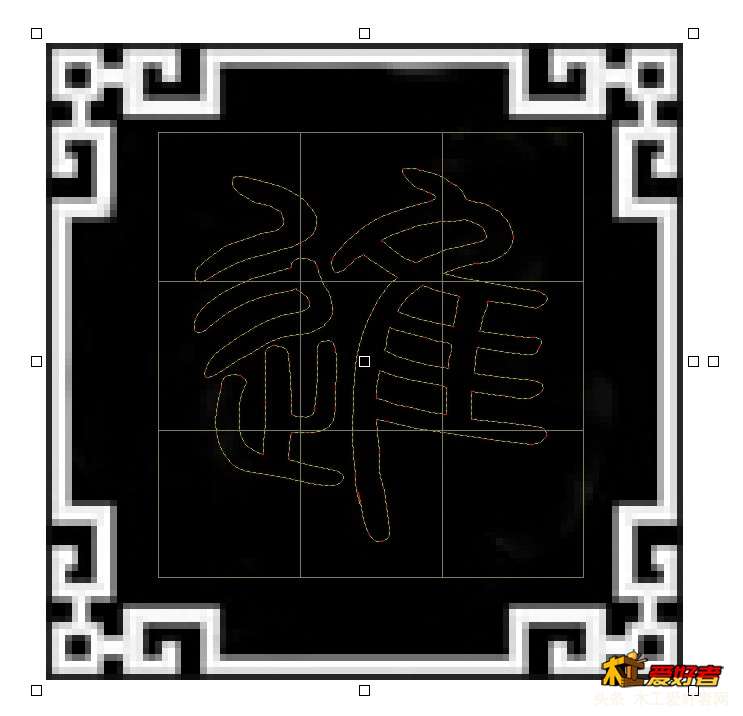

     同样出外方刀路

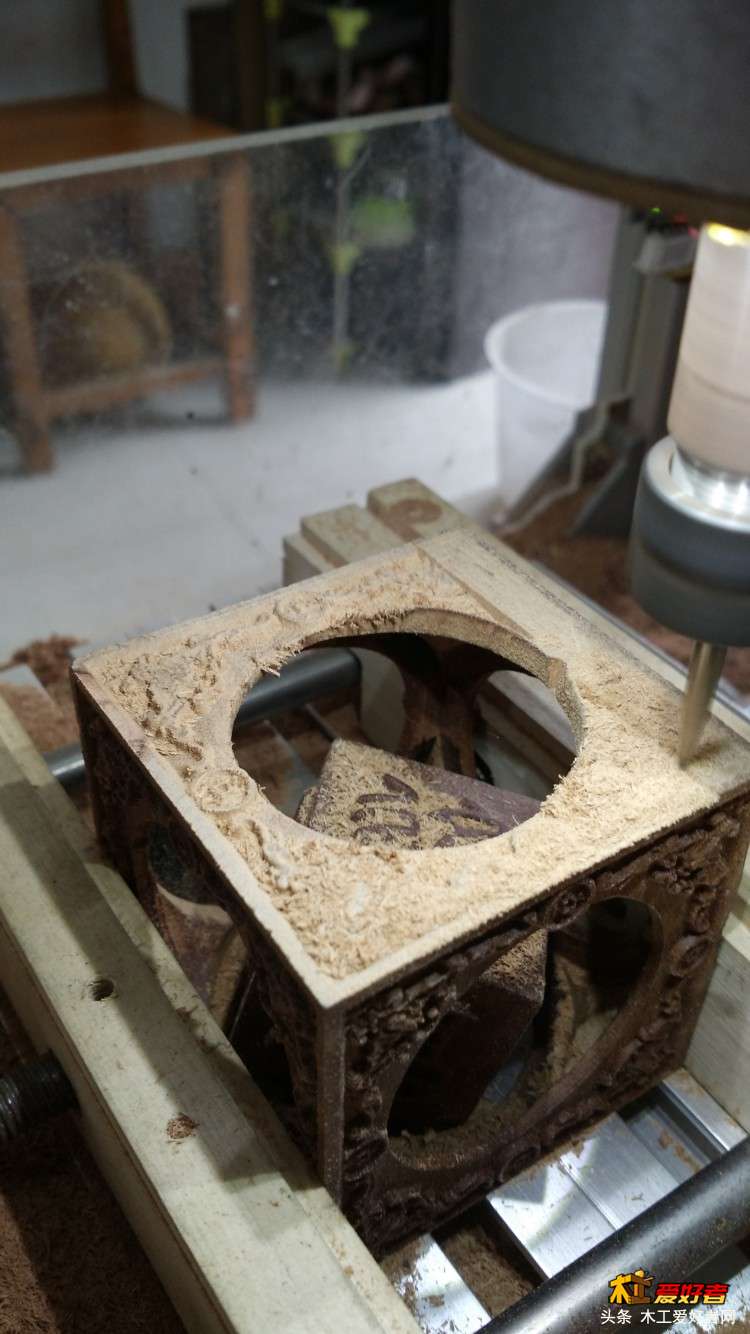

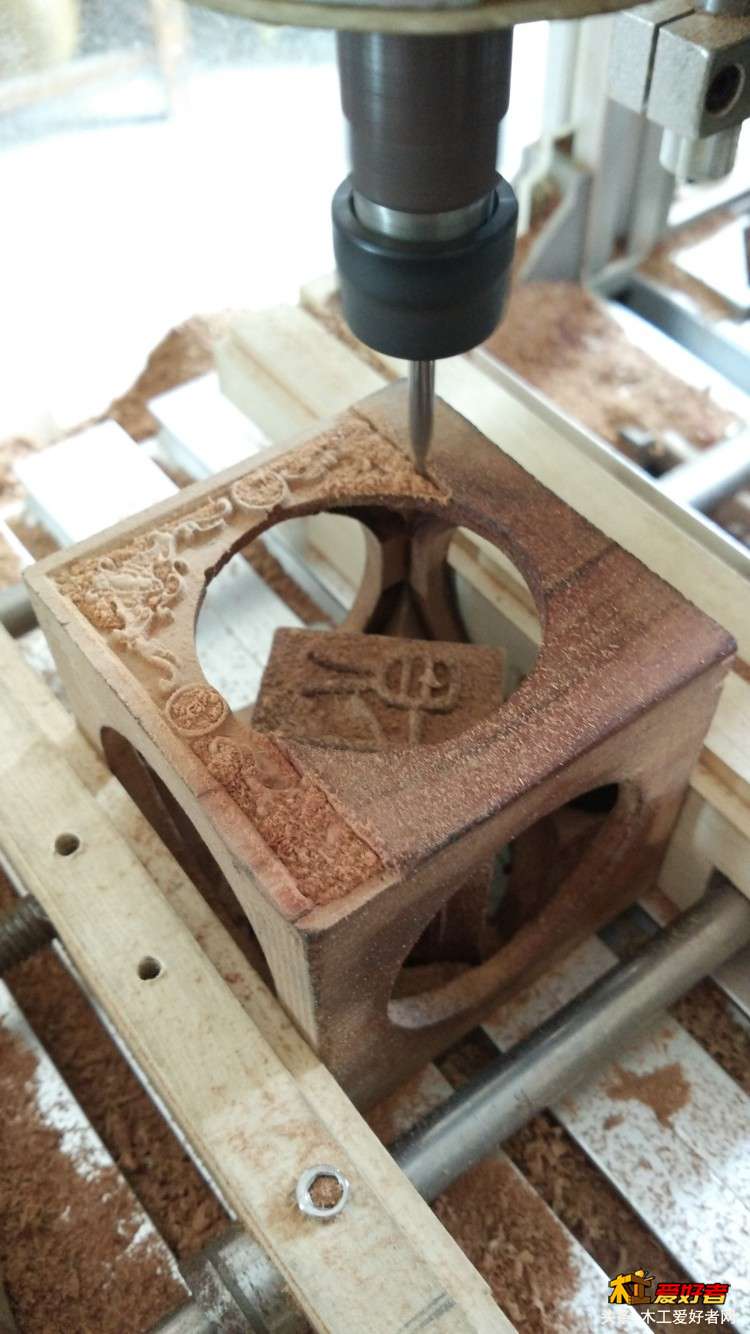

8、雕刻外方，木友都会了也不用多说什么

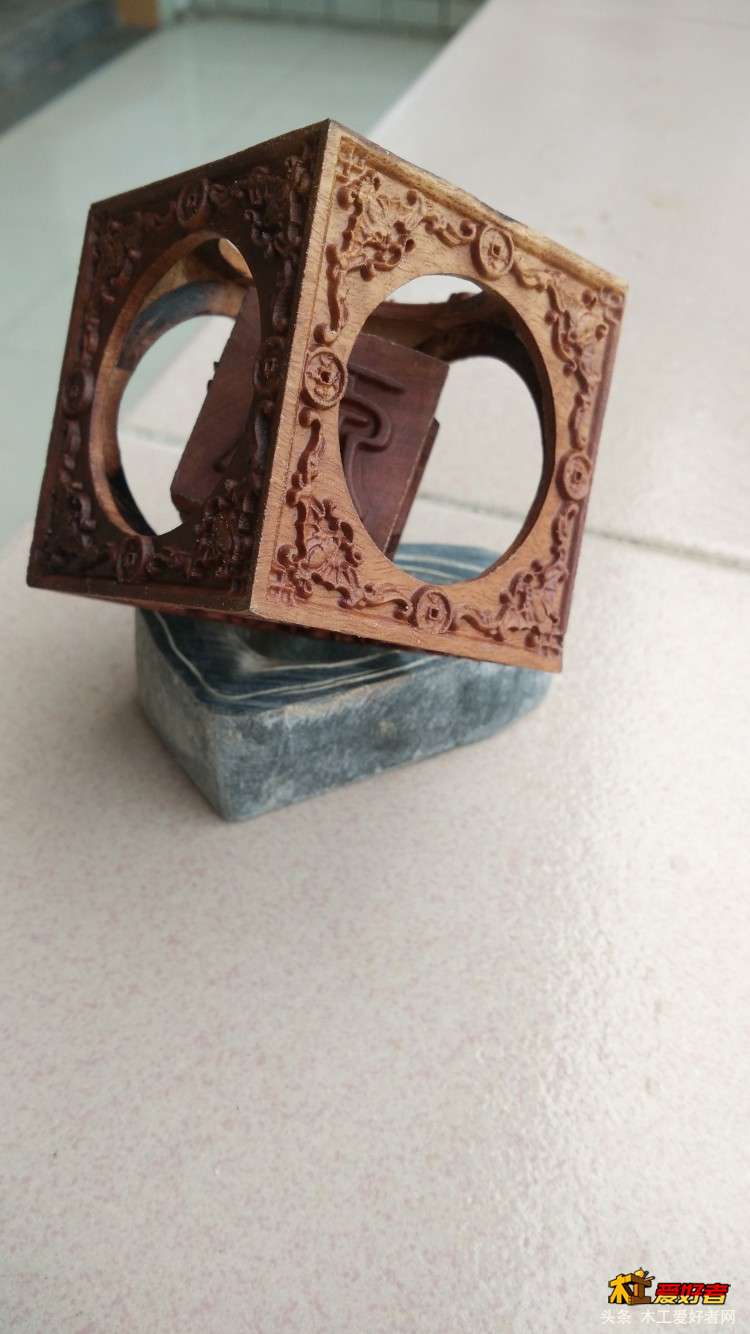

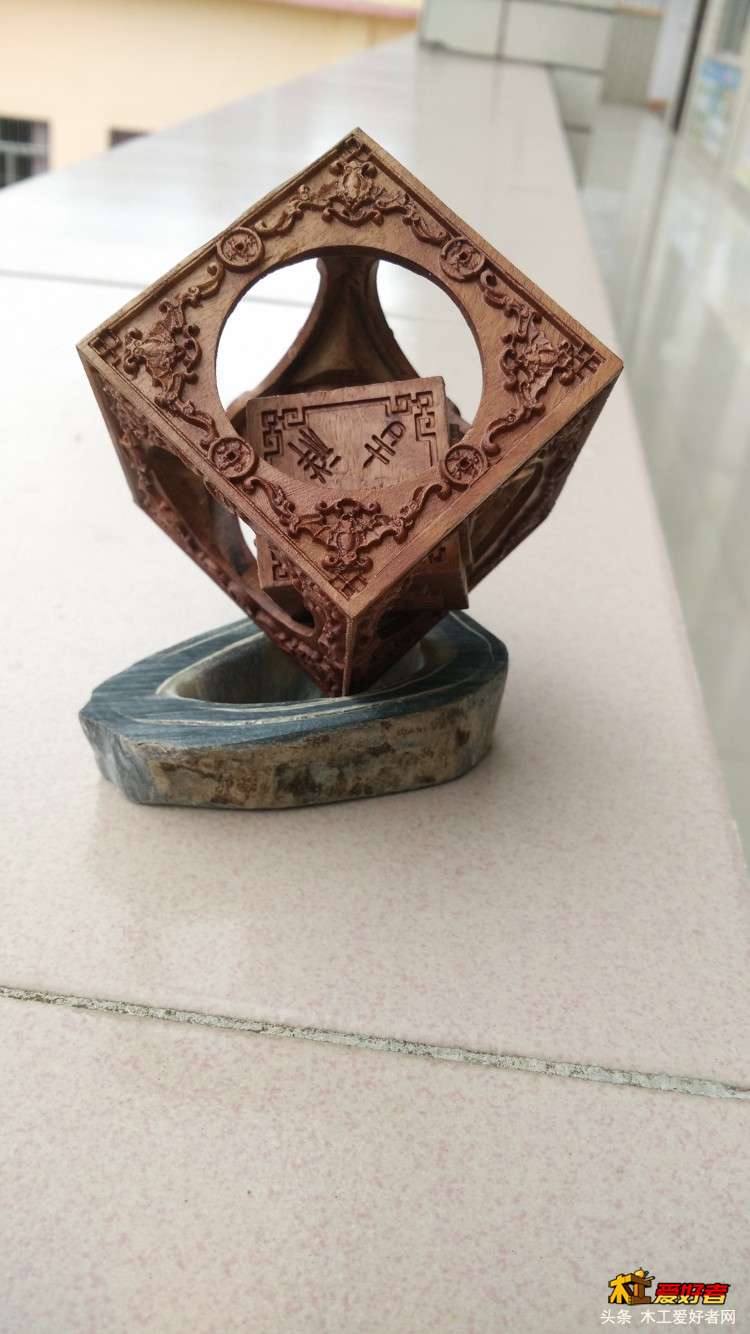

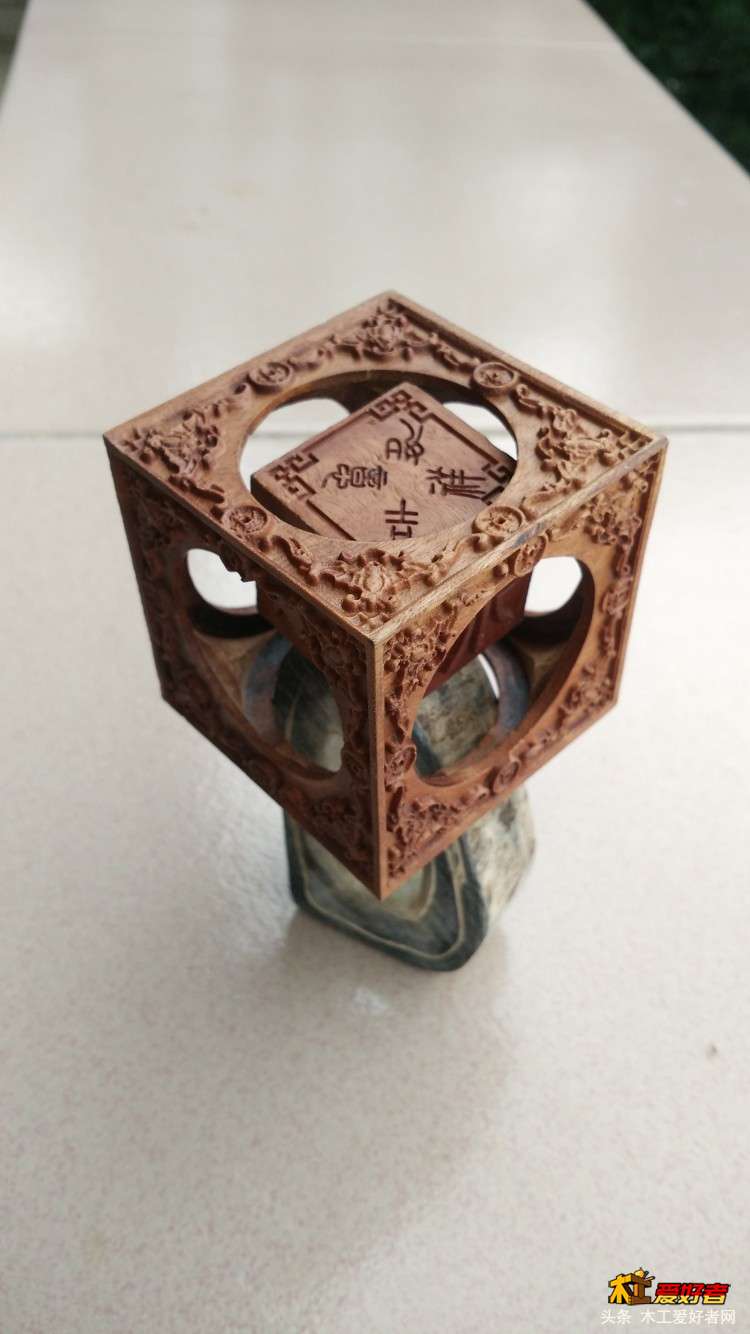

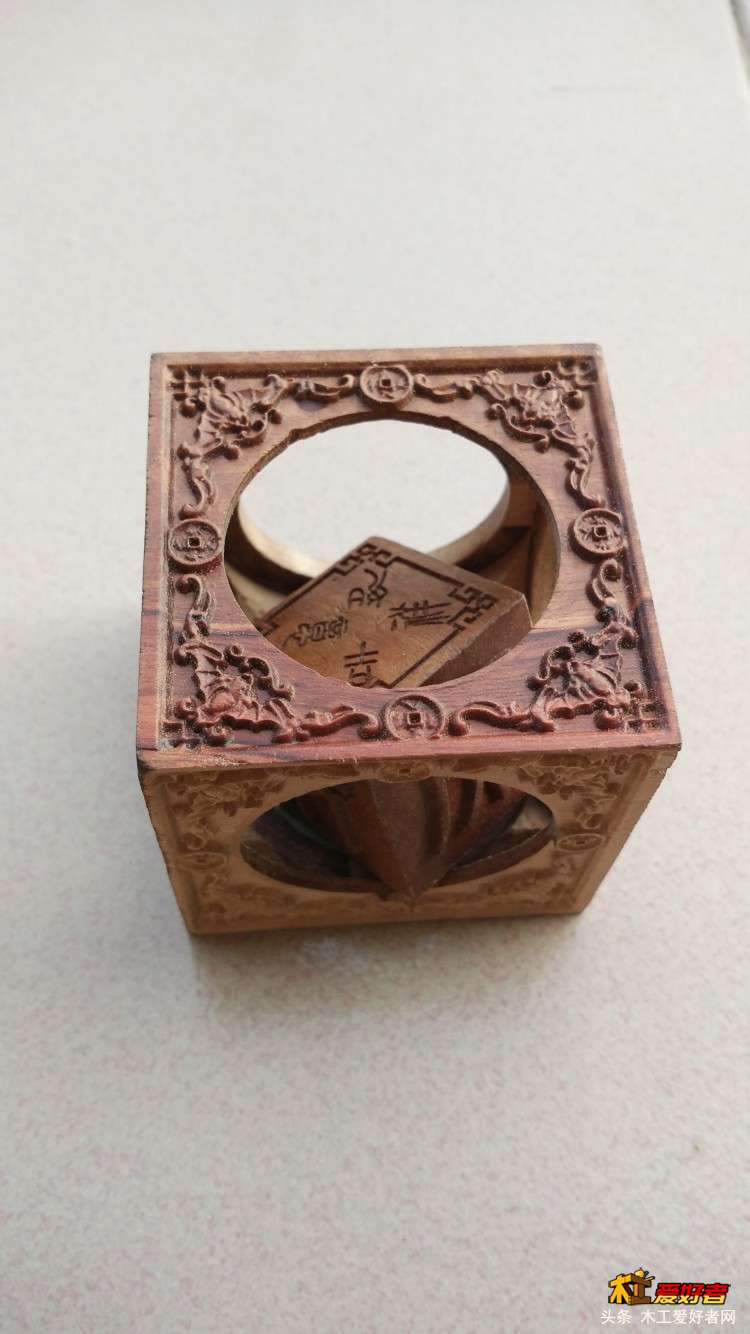

雕刻完成刷下上点腊就完成了

dragontiger

楼主总共搞了多少时间？

阿余

楼主干得不错,   非常漂亮, 又很有创意,   这里面真的不好雕的.  雕了打磨更不好搞,  楼主好耐心.

nini21800

dragontiger 发表于 2018-8-18 11:12
楼主总共搞了多少时间？

这个就难说了，雕雕停停了，内方一面大概是二十几到三十分钟，外方一面F值1000大概是一个钟，F1600大概是50分钟。没有怎样打磨，只是用刷子刷刷上点腊再刷刷。

nini21800

阿余 发表于 2018-8-18 11:18
楼主干得不错,   非常漂亮, 又很有创意,   这里面真的不好雕的.  雕了打磨更不好搞,  楼主好耐心.

看到简单的夹具后应该就不难雕了。小木料直接用螺丝钮在木头夹具上更容易。只是手工刷了刷，上点腊再刷了刷。

阿余

nini21800 发表于 2018-8-18 11:25
看到简单的夹具后应该就不难雕了。小木料直接用螺丝钮在木头夹具上更容易。只是手工刷了刷，上点腊再刷了 ...

回头仔细看了你的夹具 , 也很有创意 , 不错, 不错,很有意思.


特别有想法, 那个夹具有意思.

nini21800

阿余 发表于 2018-8-18 11:29
回头仔细看了你的夹具 , 也很有创意 , 不错, 不错,很有意思.

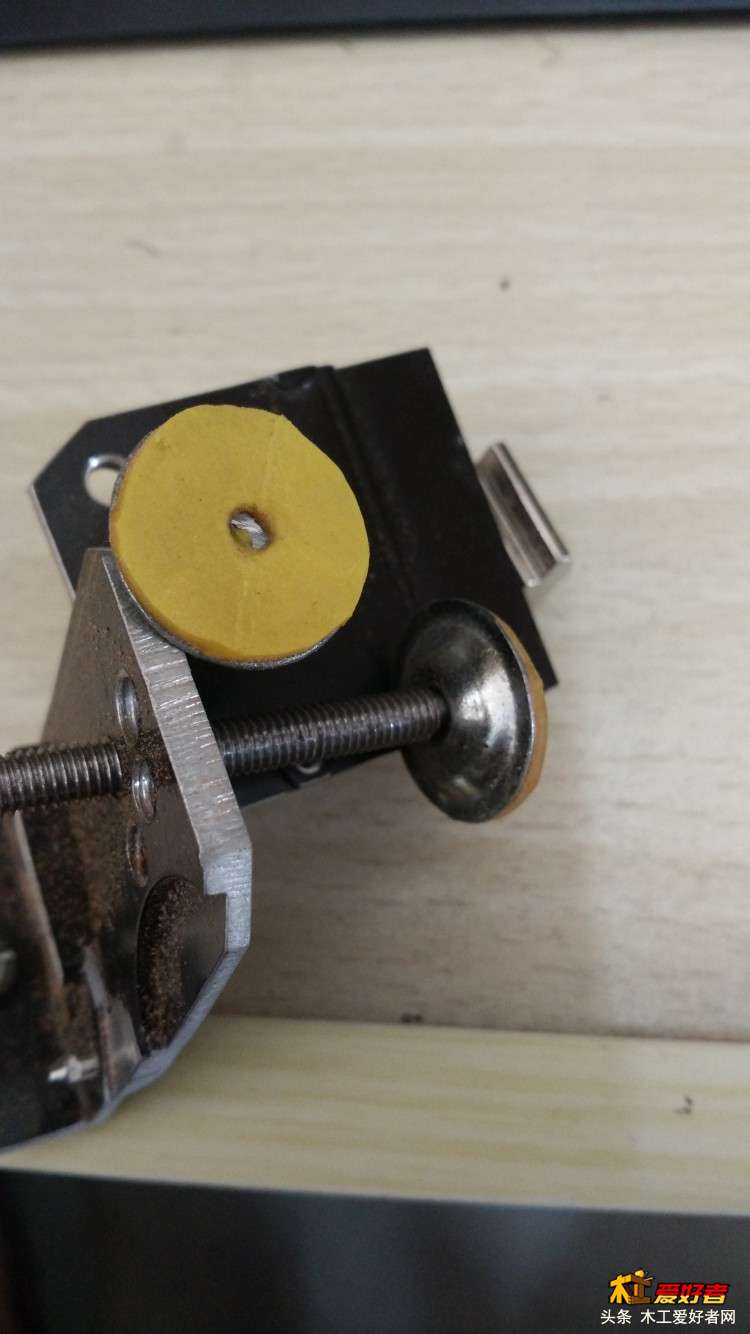

夹具头部的结构，上部黄色的为软胶，要不直接会顶坏雕刻好的图案。
