请教如何做印章盒滑槽部分

boangxuan

rockmanx01 发表于 2021-1-19 12:08
! m2 \* y# E) O! D8 i0 t楼上的啥都找不到是什么原因

  D9 C. p* R# f$ L0 O我是说，铣这个槽方法过程，cnc怎么做刀路，t形刀在cnc里面怎么设置参数。。。各位懂的，都是简单回复}用t形刀，我也知道，这样的回答基本解决不了问题吧。不是买不到刀
  ]* e$ F) M) Q4 Z, U  b2 b9 M

林大夫

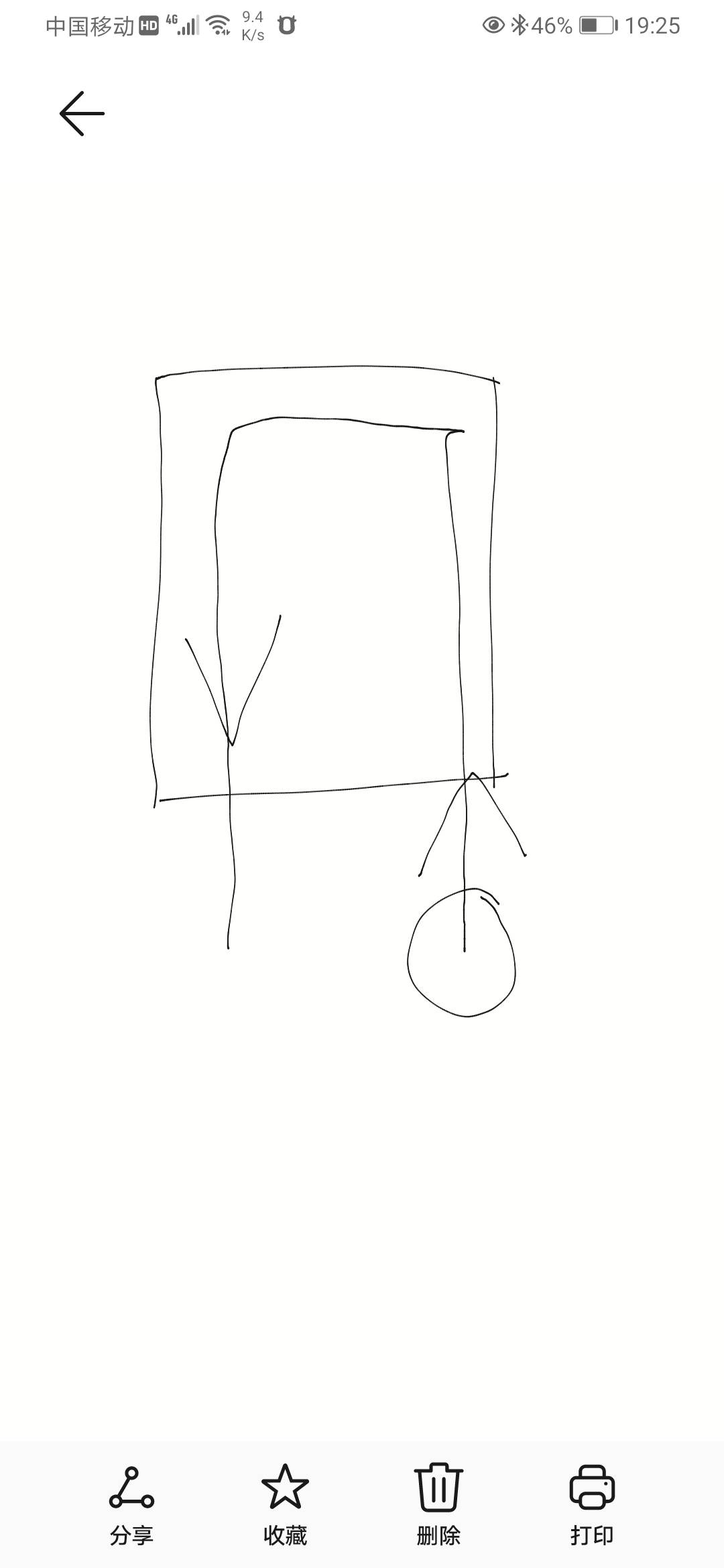

今天有个人微信里也问我这个问题，其实很简单
$ |+ V: H' o' ^9 y( |8 w8 Y# G1、槽的最大尺寸向内偏置T刀半径产生的矢量线就是轨迹线。
2、下刀点一定要在盒子外下到深度再向内推进出刀点也要在盒子外出刀再抬刀，所以你要把上面生成的矢量线开口那端演唱到最少大于刀片半径。
3、生成一个沿着矢量加工的路径就可以了。
4、有的版本刀路软件支持不闭合矢量内侧加工，那么第一步可以省略。
$ D, c9 P+ _, l5 k; o

湖湖

; a8 E- [6 r, N9 a
3 y+ x- u+ g( J' O这其实就是 经验问题 。 T 刀 燕尾都可以   但是 你要懂刀路程序  和 加工原理~不懂。。。。说撒都没用 。

4 n( E7 l8 D9 j你指望一个 简单 又不需要动脑的 教程 。。。这个真没有。 知道的 人 也 懒的 写。
5 ~; c7 M" W, t2 |; S
我知道 我懒得写  为啥  很简单的事 要 写几千字 。因为你不懂 。等于做启蒙教育 ~~~~~我 靠 。没那个 心情 。

9 B3 L: I$ Y* P' A$ X  `等你懂了 原理 不用问 也知道 怎么干了 ~~~~~~这种事 都是 不爱动脑子的 才来问的 。 他们总想找个 万能的 方法 。可 其实没有。你要找万能的 办法先找到支持 T 刀 燕尾刀编程的 软件吧 。 很少 。但是 真的有 。 因为这个 在 工业 加工上 就是 个变化思维方式的 办法 。其实不需要特别的 编程 。~~~~~~编程人员觉得太简单  就没考虑进去 ~~~~~~~

2 k/ G( Q* n" k5 a8 l当然你可以骂编程的 不人性化 你可以诅咒他们 ~编小人扎他们 ~~~~~但是 确实太简单了 。。。。。
8 n* V; c7 u3 A+ G' i
我就耐心说最简单的办法
) b- g# U: E, r

! ~! i' h5 P; Q, l3 q: m以T刀最大直径为铣刀的 直径 编1个 很简单的 程序 。这个程序 最关键是 下刀和提刀的 点的位置 。中途绝对 不能提刀！明白么 ！一刀就解决了 ~~~~~~~~还用提问么 ~但是 你懂么？

boangxuan

林大夫 发表于 2021-1-21 01:29
! o  c: L% u# b0 I) t) R! H0 D9 J今天有个人微信里也问我这个问题，其实很简单
0 l: z4 n7 c7 q0 x7 ^1、槽的最大尺寸向内偏置T刀半径产生的矢量线就是轨迹线。
0 E6 J3 C# b0 p$ w  y6 c2 ...

林老师，微信问的就是我了就是看了论坛，搞的头昏眼花不会，才微信问您的呢。

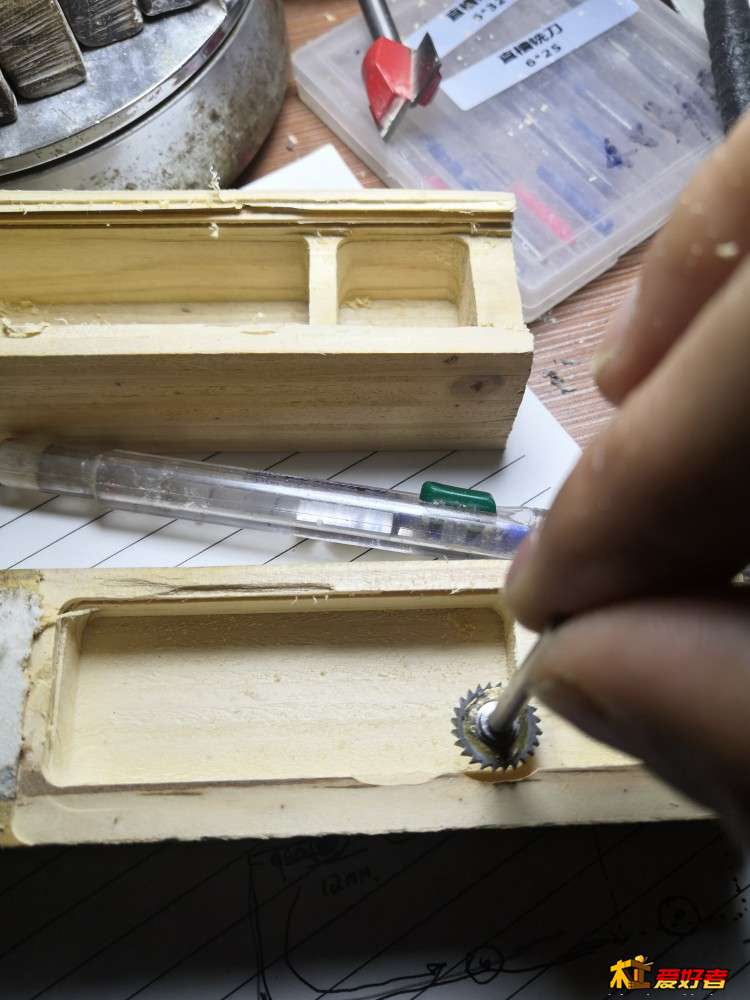

9 [5 R- K" F8 k3 [6 z/ a现在烂木头做了几十遍不同实验，好像明白了。

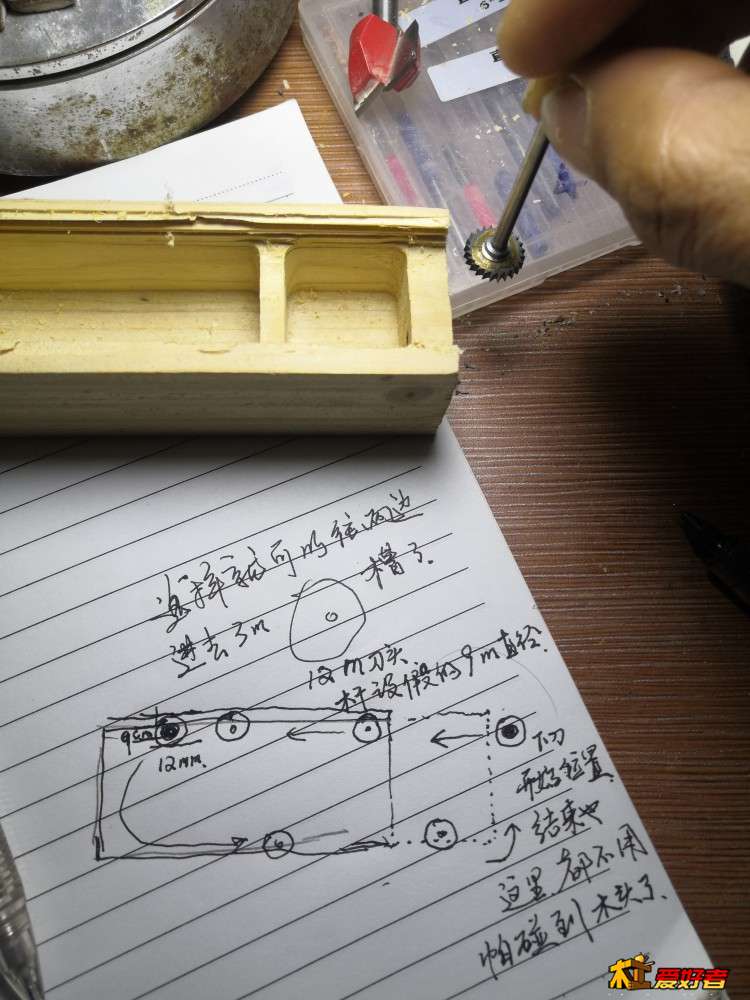

0 c; l% x" `. s2 n就是在虚线外面定为开始下刀位置。
4 v' f" I# Z+ Y想多深位置开始挖边槽就定多深。

# A. h: q% a+ d7 M刀直径设置小于这个t刀一点。沿轮廓线内侧走一圈，就出侧面槽了。

如果没有外面虚线处下刀，轮廓切割刀路那里，切入切出，都试不好。学不会
只能用笨方法了。
* f% U  |9 [# U* |4 l0 V- }$ p
, b2 ?- ?) Q7 c- C0 [沿轮廓内侧。切入切出设置3 4 5 6 mm 都一个结果呢。还伤到槽了。

, P. S  v) ]5 {7 E' C+ Z* d

boangxuan

湖湖 发表于 2021-1-21 02:55
+ r* g/ m/ x, l( |; z这其实就是 经验问题 。 T 刀 燕尾都可以   但是 你要懂刀路程序  和 加工原理~不懂。。。。说撒都没用 。  ...

4 w! d( R; r0 l. U对懂的来说太简单了，初学者其实真的很多不明白，不懂就问，诶驯不怕，谢谢指教
