《图解木工家具：如何设计和制作理想的家具》内容连载

小小薇哒哒

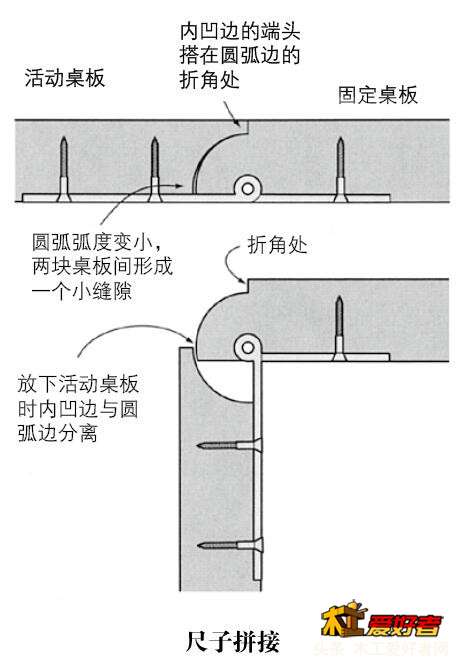

安装活动桌面的一种方法——尺子拼接
; d! Q' a5 ]4 h8 o4 f! M    尺子拼接多用于带有活动桌板的桌子上。它是一种比较特别的拼接方式——使用了铰链，拼接后家具不是固定的。因与传统的木工折叠尺所用的拼接方式相似，这种方法被称为“尺子拼接”。
2 Q' W  d9 x! r  }& o0 x    操作时，要将拼接处固定桌板的一条边制成圆弧形的，并将与其相连的活动桌板的一条边制成相匹配的内凹形的，然后将一种特制的、一边长一边短的铰链装入固定桌板和活动桌板底面开出的榫槽里。
" k, D  F) l, I  O9 G4 c) E    翻起桌板后，固定桌板和活动桌板之间会有一道很小的接缝。如果两块桌板匹配得很好，内凹边的端头就会搭在圆弧边的折角处，这样可以减小铰链受到的力。放下桌板后，活动桌板的那条边会略微超出固定桌板的底面，所以我们看不到两块桌板之间的空隙。为了防止桌板在收放的过程中被卡住，固定桌板边缘底部的圆弧弧度要小一点儿。
0 E  ^: f& b3 i# i8 A& y- F$ A3 ]6 w

小小薇哒哒

接着分享不同类型的燕尾榫

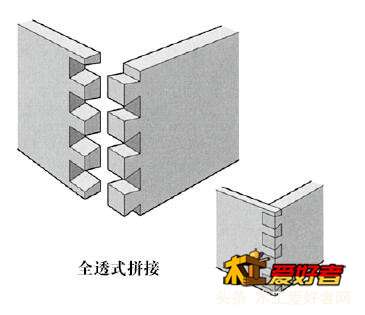

1全透式燕尾榫：这是燕尾榫拼接的基本形式，两个部件彼此完全穿透，并且从它们的外表面都能看到拼接痕迹。

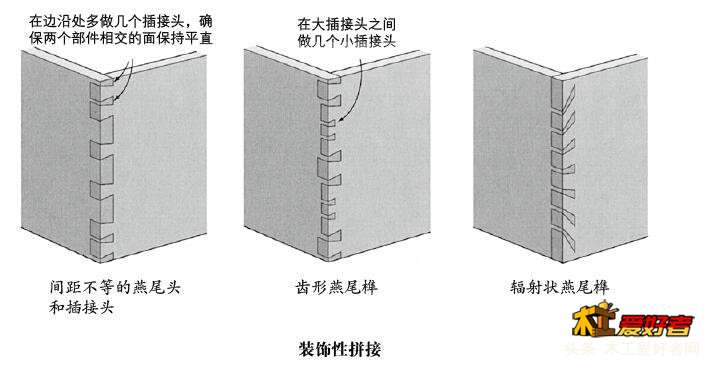

2. 装饰性燕尾榫：全透式拼接从外观上看已经够吸引人了，但我们不妨尝试一些变化，比如在燕尾头和插接头的尺寸、间距和形状上做些改变。这样的变化样式数不胜数，下图只展示了其中的三种，它们全都是手工凿切的。
% {! [) {8 b( W+ i5 Q6 e6 d: j( O

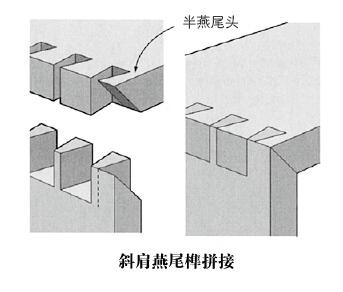

8 t. W6 r" E# m) B( {$ x) m+ X7 |3.斜肩燕尾榫拼接：就边而言，燕尾榫全透式拼接与对接所形成的拼接外观是一样的。如果你更喜欢斜切拼接所形成的外观，斜肩燕尾榫拼接可以满足你的要求。普通的燕尾榫拼接起始和终止于半插接头，而斜肩燕尾榫的拼接起始和终止于半燕尾头。

小小薇哒哒

; b( x# w+ |% N) Q- C# R, K+ G

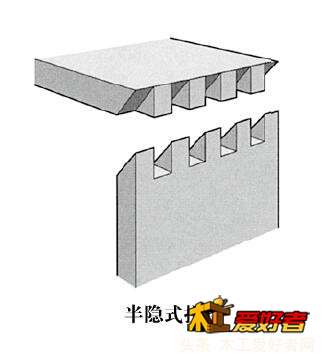

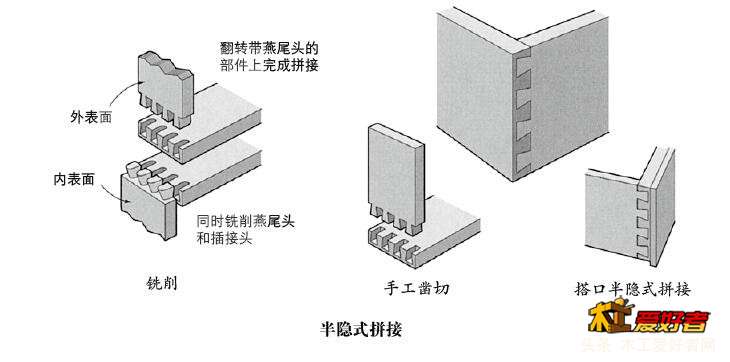

半隐式燕尾榫：尽管半隐式拼接是拼接抽屉面板和侧板的传统方法，但这种拼接只有借助机器才能实现。进行燕尾榫全透式拼接的话，在抽屉的正面和侧面都能看到拼接痕迹；而进行半隐式拼接的话，只能在抽屉侧面看到拼接痕迹。
* B( O9 e5 r6 g: a- r4 d. D

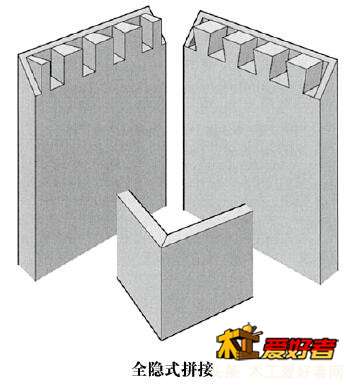

全隐式燕尾榫：进行全隐式拼接的话，成品的外观与进行斜切拼接的一样。采用这种做法是因为有时我们需要的主要是燕尾榫在拼接强度上的优势，而不是它在外观上的优势。用这种方法拼接好后，燕尾头和插接头都是隐藏着的，因此这种拼接有时也被称作“暗燕尾榫斜切拼接”。

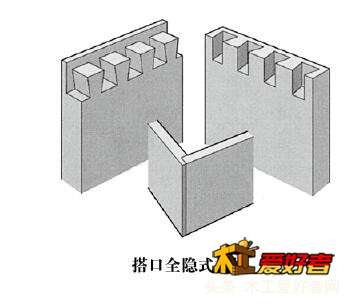

搭口全隐式拼接：这种拼接方式很容易被误认为搭口拼接。带插接头的部件与带燕尾头的部件作用相当。因为燕尾头与插接头都是非贯通的，所以我们从外面看不见燕尾头和插接头
。

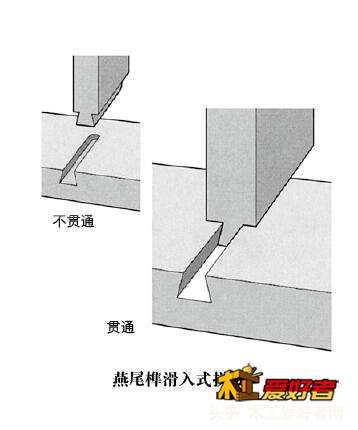

燕尾榫滑入式燕尾榫：这种拼接方式是横纹槽拼接和燕尾榫拼接的混合。在一个部件上做榫槽，在另一个部件上做舌榫，两者要相互匹配。因为榫槽侧壁和舌榫侧面（榫颊）与燕尾榫插槽或插接头一样，都是倾斜的，所以我们在组装时要将舌榫滑入榫槽。

渐细燕尾榫滑入式燕尾榫：如果做得精细，渐细燕尾榫滑入式拼接非常易于操作，且成品非常牢固。燕尾榫和榫槽都做成渐细的样式，组装时将燕尾榫的窄端插入榫槽的宽端，这样就可以毫不费力地将燕尾榫滑入榫槽。当燕尾榫滑到位后，拼接就完成了。
6 c+ I4 B" \$ [, P' q4 g

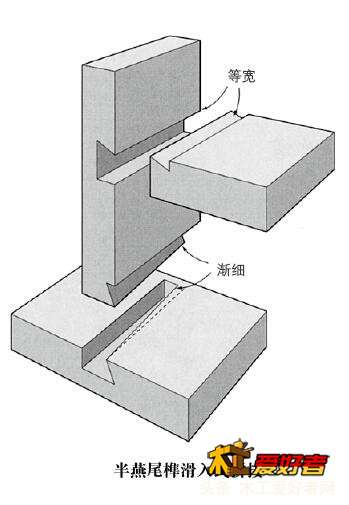

半燕尾榫滑入式燕尾榫：如下图所示，燕尾榫的一侧是倾斜的，而另一侧是直的。燕尾榫和榫槽既可以做成等宽的，也可以做成渐细的。
% S1 ]- N. Q# w  k8 ?! w5 O* o
. o" W/ ~# K4 d

小小薇哒哒

柜体拼接方式

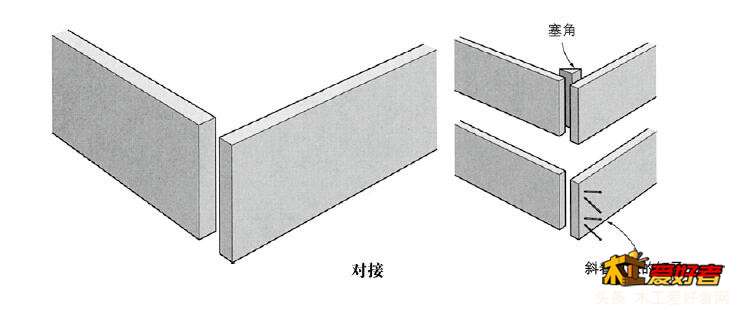

1 对接
: M! n. f$ Y* B* g- L（1）使用胶水的对接：柜体对接指用一块木板的端面顶住另一块木板的板面的拼接。进行柜体拼接时，这种拼接方式会让一块木板的端面纹理与另一块木板的板面纹理相接触，而端面纹理与板面纹理胶合的效果很差，所以这种拼接的强度并不大。
（2）使用塞角的对接：塞角是三角形或正方形的木块，具有稳固和支撑两块木板的作用。塞角可以与木板等长，也可以间隔着安装。在柜体拼接中，塞角通常是横纹理的。

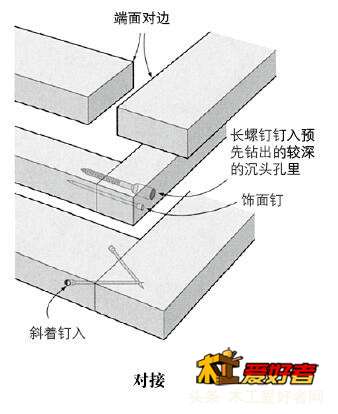

/ x4 I: Y3 J% U* x/ D. f（3）使用紧固件的对接：一种快速且不易出错的强化对接效果的方法就是使用紧固件。如下图所示，将钉子斜着钉入木板可以增大拼接强度。
1 a6 l0 ?* C& ?/ X" q

小小薇哒哒

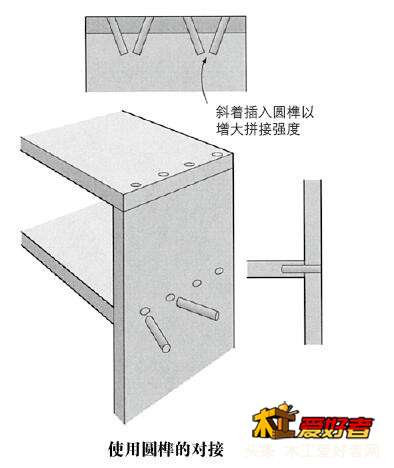

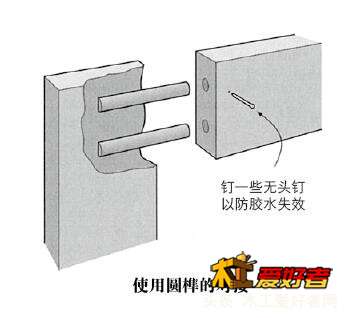

（4）使用圆榫的对接：与钉子一样，圆榫可以强化对接效果。虽然用圆榫拼接时通常会将其做成暗榫，但暗榫制作起来难度极大。其实可以先将两块木板对接好，然后钻眼，最后将圆榫插进去。这样一来，拼接处将非常牢固，而且露在外面的圆榫头还有装饰效果。

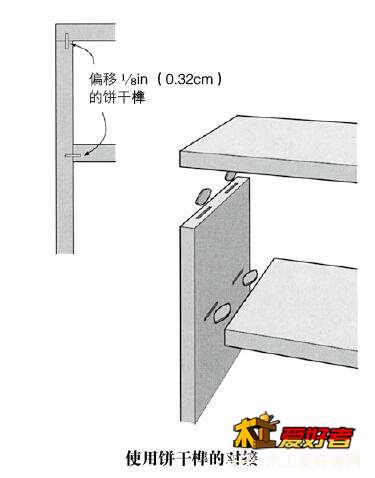

（5）使用饼干榫的对接：一种很受欢迎的强化对接效果的方法是使用饼干榫。在一块木板的端面开槽，再在另一块木板的板面开对应的槽。组装时，如下图所示，将橄榄球形的小木片（饼干榫）用胶水粘到对应的槽中。
将水平部件拼接在竖直部件顶端时，饼干榫应该偏向一侧安装。同样地，在做架子时，连接水平部件和竖直部件的饼干榫应该安装在水平部件的中线以下，这样可以增强架子的承重能力。

' a) [+ n! C- E( V7 J" E4 e

小小薇哒哒

柜体拼接方式2 指接榫拼接

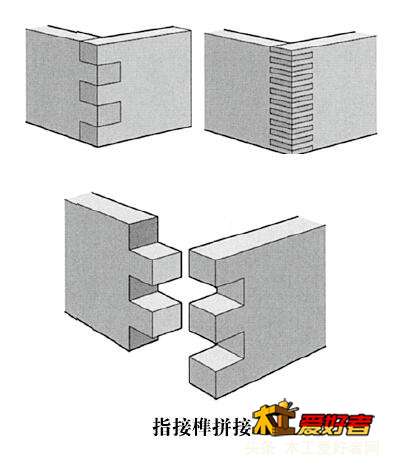

, X" `: @  u$ v: u- _2 t0 s* P指接榫可以看成一种插接头为方形并用机器铣削的燕尾榫。虽然它不具有燕尾榫那种良好的楔入效果，但因为众多的指接榫榫头形成了大面积的长纹理对长纹理的胶合面，所以这种拼接方式仍然具有很大的拼接强度。
常见的做法是在每个部件上都交替地做出等宽的榫头和插槽，一个部件上的榫头对应另一个部件上的插槽。通常榫头的宽度与木板的厚度相等。若要做的榫头较窄，即其宽度小于木板厚度，铣削榫头会更加费时，但拼接效果会更好。
/ n# N8 e' b, x& Q8 Z1 @指接榫拼接的一个主要缺点就是拼接处呈棋盘状。

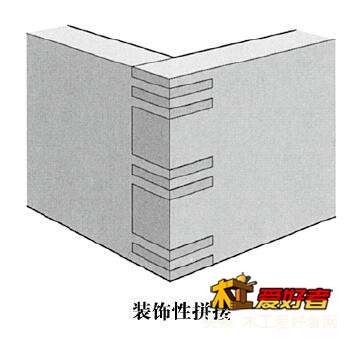

! N; Y% X3 g- `! n  r6 i& T装饰性拼接：指接榫榫头均匀排列的拼接在外观方面略有欠缺，我们可以通过改变指接榫榫头的大小和间距的方法来改善其刻板的外观。当然，制作装饰性指接榫的难度会更大。

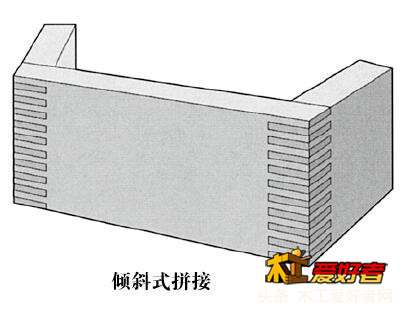

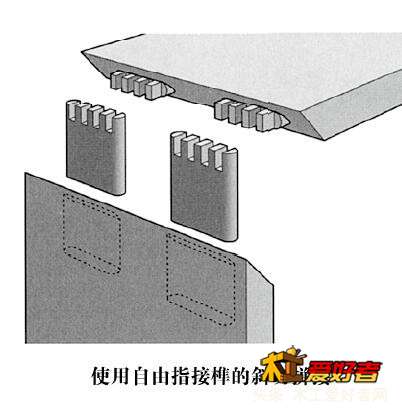

倾斜式拼接：经过合理的设计，指接榫可以使两个部件通过倾斜的方式拼接在一起。
1 f$ R1 n# D+ b2 x8 k. A3 B' p半隐式拼接：这种拼接方式类似于燕尾榫半隐式拼接，两者可以互相替代。用这种方式拼接出的成品只在一侧显露拼接痕迹。

: R, p9 h" w# }+ F: y

小小薇哒哒

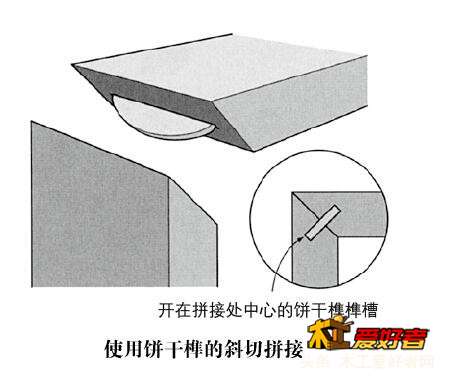

柜体拼接方式 3 斜切拼接
& K/ R/ F8 A! B9 E5 ^
斜切拼接可以将两个拼接部件的端面纹理都隐藏起来。拼接时最常用的方法就是，先对两个部件的端面都做45°斜切处理，然后将它们对接在一起。
这种拼接方式最明显的问题是，即使拼接精准，木材的季节性膨胀或收缩也会导致拼接处开裂。用这种方式拼接的家具几乎没有一件能够始终保持拼接处紧密连接。尽管如此，这种拼接方式还是非常有用的。
使用这种方式拼接时，有两个原因导致各部件拼接得不够牢固：一是各部件没有互扣；二是从本质上来说胶合面上的纹理是端面纹理。

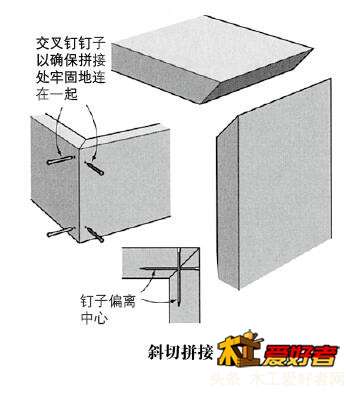

一个强化拼接效果的简单方法是使用钉子，在拼接处的两个侧面都钉上钉子可使各部件牢固地连在一起。要确保钉子的方向是指向拼接处内部，预先钻好钉眼可防止钉钉子时木材开裂。
有以下几种类型（图示）

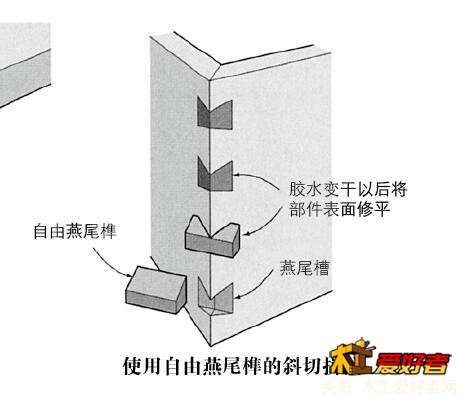

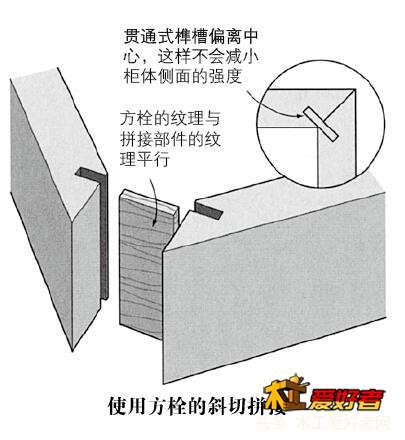

3 v# K! q8 ]+ R
7 J# X+ q6 ^# G' d1 C4 D" F
$ H% b, m& f, {, p/ g! R- L

小小薇哒哒

柜体拼接方式4 多榫头拼接
. d: V/ ~$ W- j' O/ F) L) I% Z
方形榫头式榫卯拼接通常被看作框架拼接的一种方式，但在柜体制作中它也有用武之地。

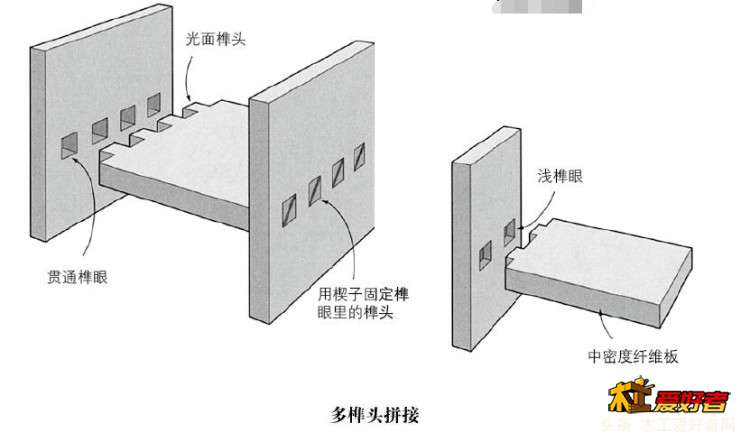

7 x8 k8 O$ A5 X; z5 v2 Y榫卯拼接处牢固且美观，可用这种方式拼接柜体中间的部件，比如将搁板和隔档连接到侧板、顶板或底板上。这种拼接可以是贯通的，也可以是不贯通的。如果是贯通的，传统的做法是用硬木楔子加固拼接处——先在每个榫头上锯出横穿端面纹理的锯缝，然后往每一锯缝里分别楔入一块楔子。
( d' e: I3 e! X与之前的横纹槽拼接相比，使用多榫头拼接时榫头侧面的长纹理胶合面积大大增大了。这意味着，凡是要在侧板上安装需要承受侧板拉力的搁板，都可以使用这种拼接方式。使用这种拼接方式时不需要在木板板面凿切前后贯通的横纹槽，因为凿切这样的横纹槽会大幅度减小木板的强度。
+ L+ X+ S" G6 k) u% X一排均匀排列的小榫眼和小榫头相拼接是一种绝佳的拼接方式。榫头的厚度应与木板的厚度相等，木板越宽，榫头和榫眼就要越多。

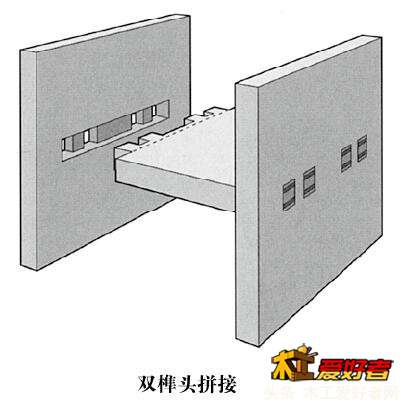

1 _$ ?+ g1 @& E1 a! k双榫头拼接：这是多榫头拼接的一种很有趣的变体。用这种方式拼接时需做出成对榫头和榫眼，靠近侧板或隔板边缘的地方应各有一对榫头。两对榫头中间常做有舌榫，舌榫要插入两对榫眼中间的横纹槽里。这样的设计有助于增强柜体抗扭变的能力，也有助于增强搁板的承重能力。

小小薇哒哒

柜体拼接方式5
( b" h# b1 g, k9 n# y9 F/ S& {& r锁扣拼接
/ o  e# i$ R# k+ I锁扣拼接是简单的搭口-横纹槽拼接的变体，主要用于连接抽屉的面板和侧板。
( y3 ?4 q% V: d下图中的两种锁扣拼接，简单型比复杂型更常见，也更易于操作。但无论选择哪种拼接方式，都需要进行精确的切刻。
4 @0 X  |" {7 q8 {% q0 g* J7 d" y

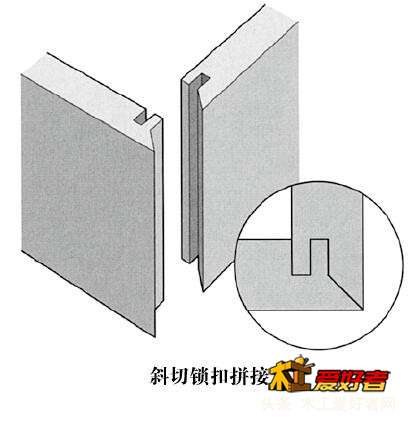

斜切锁扣拼接：由于结合了斜切拼接在外观上的优势和横纹槽拼接在强度上的优势，斜切锁扣拼接是一种非常好的拼接方式。因为它具有内在的锁扣作用，所以用这种方式拼接时只需要在一个方向上施以夹持力。

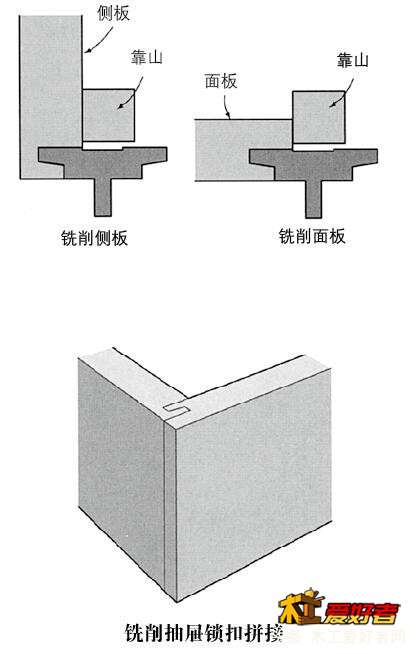

铣削抽屉锁扣拼接：用这种方式拼接时需要用到一种专门的电木铣铣刀，操作时只需对机器进行一次设定。铣削侧板时，侧板是侧面抵住靠山竖立的；铣削面板时，面板则是平放在操作台上的。

" Y# G+ }4 o/ a9 h4 E5 E

小小薇哒哒

柜体拼接方式6
3 Y  E4 D  z0 Q9 O  w8 z横纹槽拼接
    横纹槽是沿垂直于木板纹理方向切刻的矩形槽，进行横纹槽拼接的所有部件都以它为中心。进行横纹槽拼接时，先在一块木板上刻出横纹槽，然后将另一块木板插入其中。
    在柜体侧板上切刻的横纹槽起支撑作用，要能承受一块搁板和所有置于其上的物件的重量。横纹槽还能防止搁板产生杯形形变，但不能阻止搁板从侧板上松脱，只有胶水和紧固件能够起到这个作用。因为大面积的涂胶面上是端面纹理，所以胶合的木板的拼接强度有限。
+ G  N. p5 t, m3 }    不必为了获得良好的拼接强度而把横纹槽切刻得很深。如果用的是实木板，横纹深1/8in（0.32cm）就足够了；而如果用的是合成板、中密度纤维板和刨花板，横纹槽的深度应达到1/4in（0.64cm）。

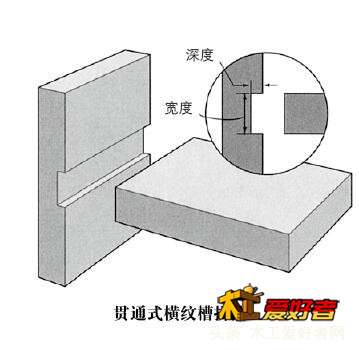

0 g" X; c. Z: _, Z6 K6 g3 k: P    贯通式横纹槽拼接：如果横纹槽从木板的一条边延伸到另一条边，我们就称其为贯通横纹槽。使用这种方式拼接的主要问题是从正面看侧板时能看到拼接的痕迹，不过柜体的正面框架或装饰线能够将它遮住。
, s6 ?3 v% P  [: m7 f5 U" B

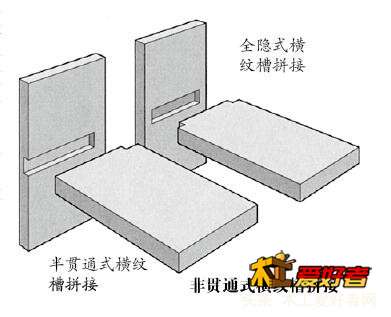

  ]5 D" K! s3 u: j    非贯通式横纹槽拼接：横纹槽不一定都是贯通的，它可以从木板的一条边开始，在还没到另一条边时就结束（半贯通横纹槽），或者两端都不到边（全隐横纹槽）。拼接时，需要对插入横纹槽的木板进行处理—在木板端头的一侧或两侧做出槽口，并且舌榫应比横纹槽略短。舌榫插入横纹槽后要有一点儿活动的余地，这样才能确保插入的木板的边与柜子侧板的边平齐。
; [  a( U- A/ t. z
9 t3 y( c0 p! V; I- E: ~
! A$ O# f3 s9 v3 W* `' p

小小薇哒哒

继续讲3种横纹槽拼接

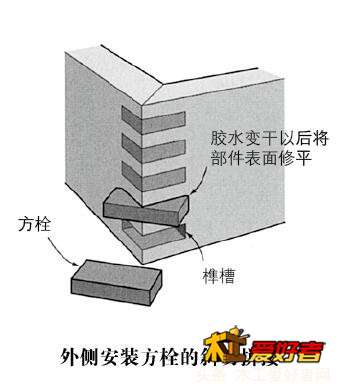

使用方栓的横纹槽拼接：对中密度纤维板或刨花板来说，这是一种完美的拼接方式，因为这类木板没有纹理，我们也就不需要考虑因纹理而造成的拼接强度减小的问题。方栓插入侧板的深度应为侧板厚度的1/3，插入水平部件的深度则是前者的2 倍。侧板上开的槽过深会减小侧板的强度，方栓插入水平部件过浅则会导致水平部件的拼接强度不足。将方栓嵌在水平部件中线以下的位置能让水平部件承受更大的重量而不断裂。

$ r- E6 |6 H0 q9 `" O+ d$ W1 F

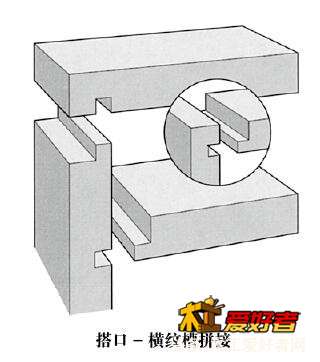

0 k* ~/ \4 ~# y/ U. ?% x搭口- 横纹槽拼接：正如其名，这是一种将横纹槽拼接和搭口拼接结合在一起的拼接方式。拼接时将切割搭口时形成的搭口榫（或光面榫头）插入横纹槽中即可。因为是端面纹理对长纹理进行黏合的，所以从理论上来说胶合效果不会很好。但在实践中，如果搭口榫能很好地嵌入横纹槽中，胶合效果也不会太差。为此你需要使搭口榫的厚度与横纹槽的宽度相匹配。
用这种方式拼接时，拼接的方向很重要。如果搭口做在竖直部件的上表面，那么搁板能够承受更大的重量；而如果搭口做在水平部件上，那么搭口榫榫肩处会有开裂的危险。

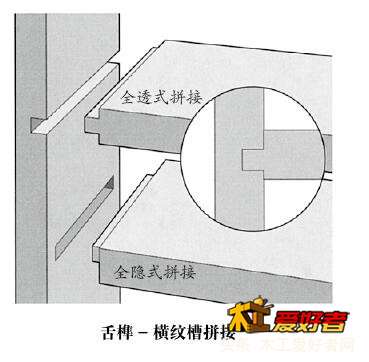

, A# W! y8 k; Q" U9 @: O) @舌榫- 横纹槽拼接：比搭口- 横纹槽拼接更实用的是舌榫- 横纹槽拼接，后者既可以做成全透式的，也可以做成全隐式的。全隐式舌榫- 横纹槽拼接可以隐藏木材收缩后拼接处产生的缝隙。与搭口- 横纹槽拼接相比，这种拼接方式的优点之一是稳定性好，因为舌榫的榫肩更多。
9 @! t" |5 _2 B; ^9 Q9 Y

小小薇哒哒

柜体拼接之 搭口拼接
3 X2 p% G  Q( ~5 a  f2 Q
- ~; v: ^, Z3 T* r6 r# J3 s- m, r搭口是沿着木板的边缘或端头切割出来的开放式凹槽，柜体拼接的多处都用到了搭口。
最常用到搭口的地方是背板与柜子主体的拼接处，将顶板或底板连接到侧板上时也可以用搭口拼接的方式。这种拼接方式还可以在连接抽屉侧板和面板时使用。
: V% T3 t. x; A1 ^在搭口拼接中只会出现端面纹理对长纹理的拼接面，所以通常来说在进行搭口拼接时是用紧固件而不是用胶水加固的。

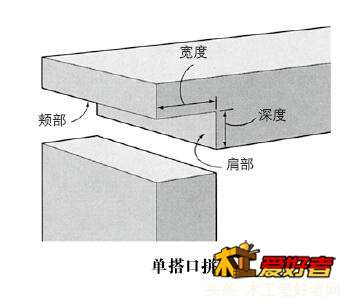

单搭口拼接：用这种方式拼接时，只在要拼接的两个部件中的一个上做搭口。通常来说，搭口的宽度应与相连接木板的厚度相等，这样拼接处表面才会平齐。搭口的深度应是其宽度的1/2~2/3，搭口越深，拼接好后外露的端面纹理就越少。

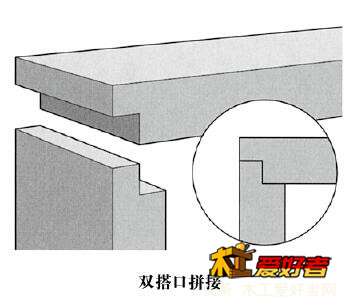

" k3 |: Z  e2 q* m- {; _2 t双搭口拼接：用这种方式拼接时，须在要拼接的两个部件上都做搭口。两个搭口无须一样，但木工通常会将它们做成一样的。
' M9 S" d% A4 ^% O
9 A6 E$ o9 D7 t; u& T" D6 A! Z+ t

小小薇哒哒

继续上面贴另外3种搭口拼接

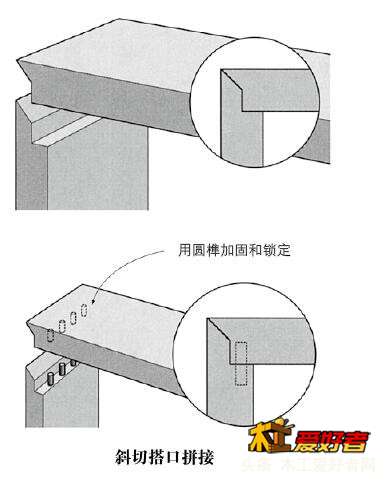

& t0 c+ M& X/ M3 I0 b1 |斜切搭口拼接：这种拼接有时被称作“搭口斜切拼接”，或者“外偏斜切拼接”，它结合了搭口拼接和斜切拼接的特点。两个部件拼接好以后，从外观上来看与斜切拼接的一样，但从结构上来看，搭口增强了柜体对抗剪切应力和扭变应力的能力。
+ v- ]7 O% l6 T' Y操作时，两个部件上都要做搭口，一个搭口的宽度是另一个的2 倍，然后在搭口的顶端，即搭口榫上做斜切。

8 i# u( ^! |; P1 ?( ]使用圆榫的斜切搭口拼接：一种加强斜切搭口拼接的方法（以不改变其外观为前提）是使用圆榫做全隐式拼接。假如圆榫的榫眼非常整齐地排成一排，那么拼接起来将非常容易。但想要榫眼“非常齐整”，说起来容易做起来难。

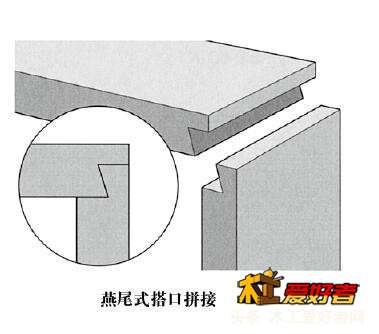

燕尾式搭口拼接：这种拼接可以作为我们非常熟悉的柜角拼接（如搭口拼接和斜切锁扣拼接）的一种替代方式。与常规的搭口拼接相比，这种拼接能更好地应对木材扭变的情况。
6 x2 m# w& o& P" ?( t# ]3 B# u3 \! S
+ T( }3 k& X: f  k& ~

小小薇哒哒

框架拼接方式1 对接
* c' j0 N0 {5 D进行框架拼接时，对接就是指直接用一个部件的端面抵住另一个的边。因为两个部件没有互扣，且胶合面全部是端面纹理对长纹理的，所以拼接效果非常差。
/ V- F7 P/ h) F; v4 r# ]$ S% n2 j/ b对接后的框架是需要加固的。如果框架的各部件比较窄，可以用钉子或螺钉直着从一个部件钉入另一个部件；如果各部件比较宽，可以将钉子或螺钉斜着钉入两部件。
1 N% a/ C% O) p
' ?. _  j$ V% R使用圆榫的对接：圆榫实际上就是一种自由榫，当它被粘在横档边缘的榫眼里时，胶合面是长纹理对长纹理的，因此胶合效果非常好；但当它被粘在立梃边缘的榫眼里时，胶合面是长纹理（圆榫的）对端面纹理（立梃的），胶合效果会很差。
尽管家具制造商非常爱用圆榫进行拼接，但大多数木工对其非议甚多。拼接一处至少需要用到两根圆榫，而对木工来说，最大的问题是使圆榫的榫眼精确地对齐——即使很小的误差也可能导致拼接最终失败。
这个问题并不会困扰家具制造商，因为他们拥有控制木材含水量的系统性设备，同时还拥有高科技机械设备，所以他们钻出的榫眼的尺寸和位置都非常精确。
: X) @/ c; @+ {; _& N; B1 u
# f% E+ S; g$ ^% M6 f2 ~

小小薇哒哒
