草图大师画的一个衣柜，不知是否合理，请各位老师傅指点

竹家门 · 发表于 2018-8-16 11:01:23

谢谢分享

锉刀开料 · 发表于 2018-8-16 17:31:33

很不错的设计

PC菜 · 发表于 2018-8-21 13:43:21

本帖最后由 PC菜于 2018-8-21 13:46 编辑

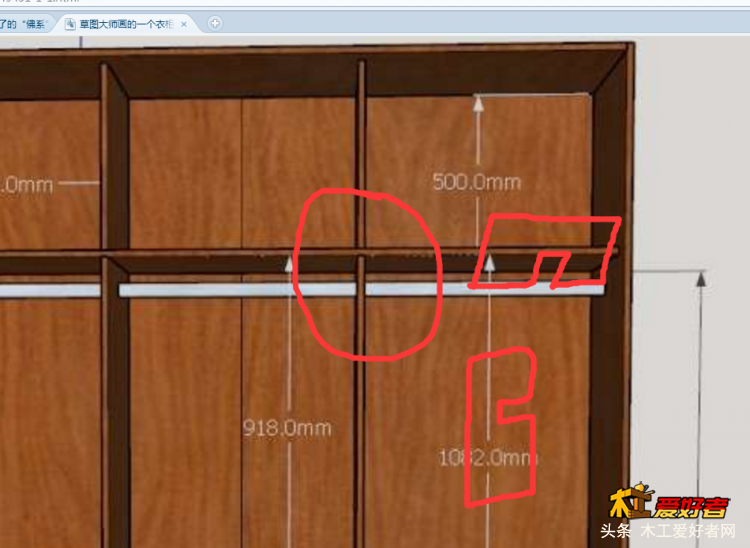

建议把最不常用的区域放到最低端，抽屉使用频率高，放中间合适。移门都推到同一边，中间的格子只能漏一半？十字相交的两块板要插在一起，不然一推就散架了。 QQ截图20180821134304.png

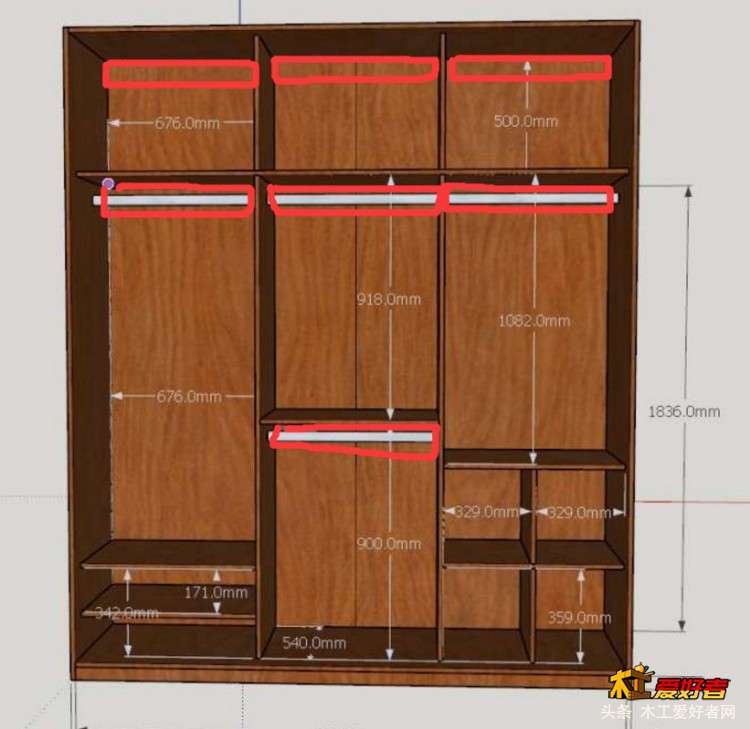

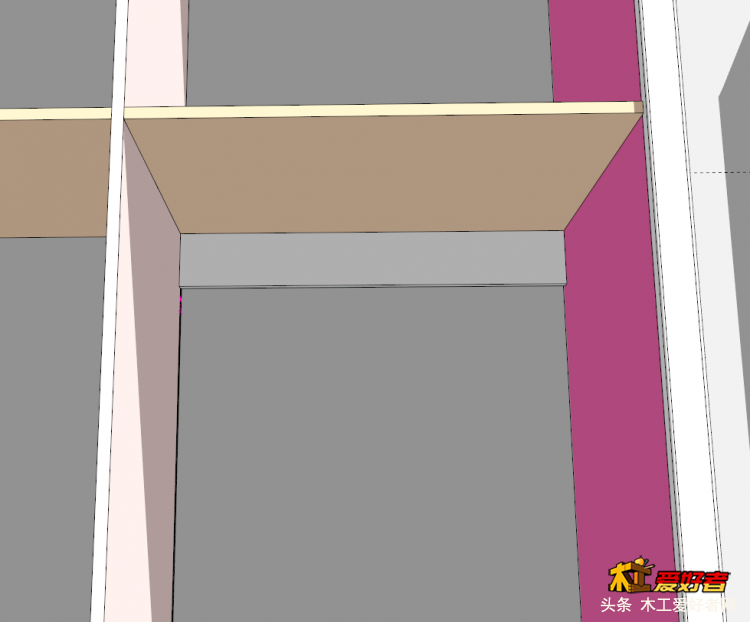

这些地方要加拉条，要严丝合缝宽度最少80mm，背板没什么用，这样绝对牢固。

joomen · 发表于 2018-8-26 00:59:33

PC菜发表于 2018-8-21 13:43
/ k5 X" [ L+ d( T) H6 a建议把最不常用的区域放到最低端，抽屉使用频率高，放中间合适。移门都推到同一边，中间的格子只能漏一半？ ...

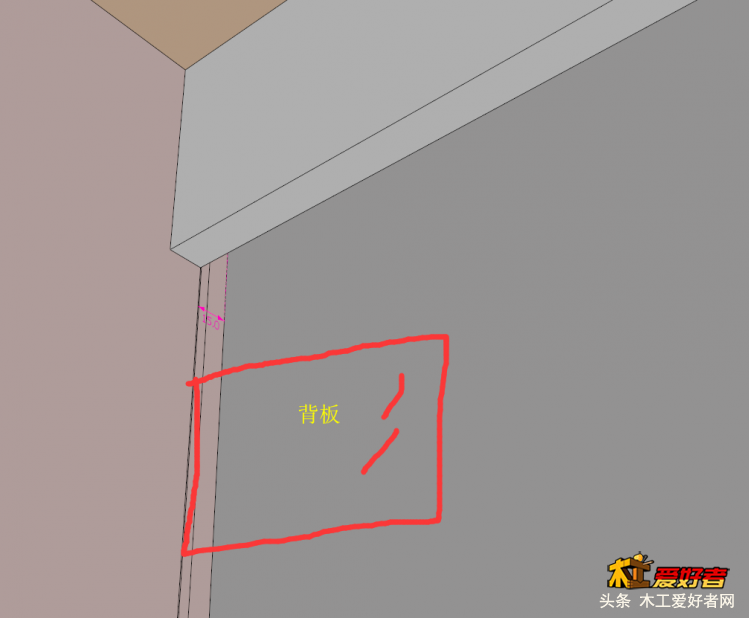

谢谢大兄弟指正，大概看明白意思了，要加拉条的话，是不是意思背板往前移一下，把拉条装在背板后面，固定在侧板上？

PC菜 · 发表于 2018-8-26 09:50:36

本帖最后由 PC菜于 2018-8-26 09:53 编辑

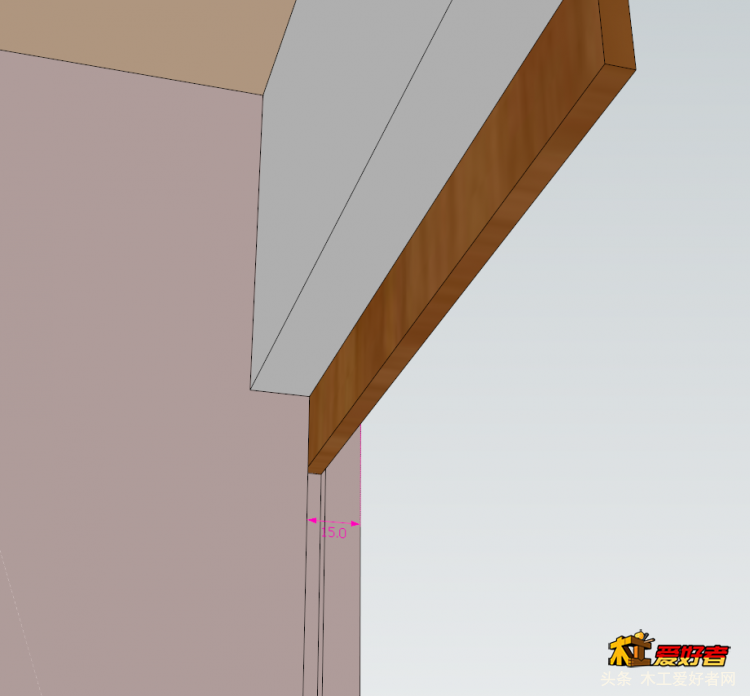

背板的槽离外侧15mm，拉条设置在背板面向你的那一边。 QQ截图20180826094538.png

斜孔你随便选一边放吧，放面向你那侧有点丑，好处是柜子垮了，可以紧螺钉。放后面就是一个用到烂的衣柜，没法紧螺钉。

125932385 · 发表于 2018-10-7 13:14:08

分3份的衣柜不好用，中间感觉很鸡肋

陈述句 · 发表于 2018-12-7 12:42:36

emud 发表于 2018-07-26 10:48
+ e! b+ a y- g6 F# D% t) Y2 L& Z/ x看图说话

你好！你上面那个图是用CAD画的吗？

liumian8908 · 发表于 2018-12-7 14:49:32

emud 发表于 2018-07-27 11:512 Z9 N D/ W9 D" C
不是sw出的，是拆单软件

名字就叫拆单软件吗？谢谢

yaoz · 发表于 2019-3-7 22:06:10

谢谢分享
