雕刻机平口台钳

  [复制链接]
发表于 2018-7-22 19:58:37 | 显示全部楼层 |阅读模式

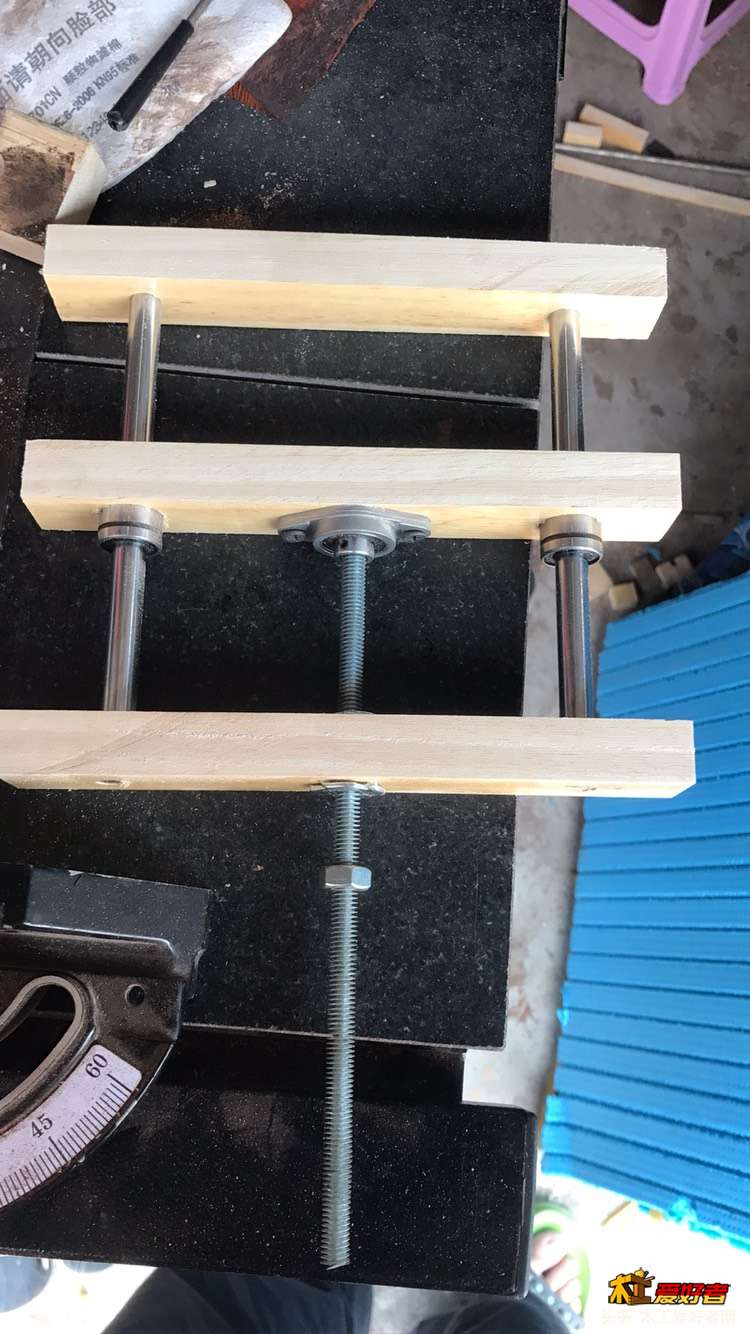

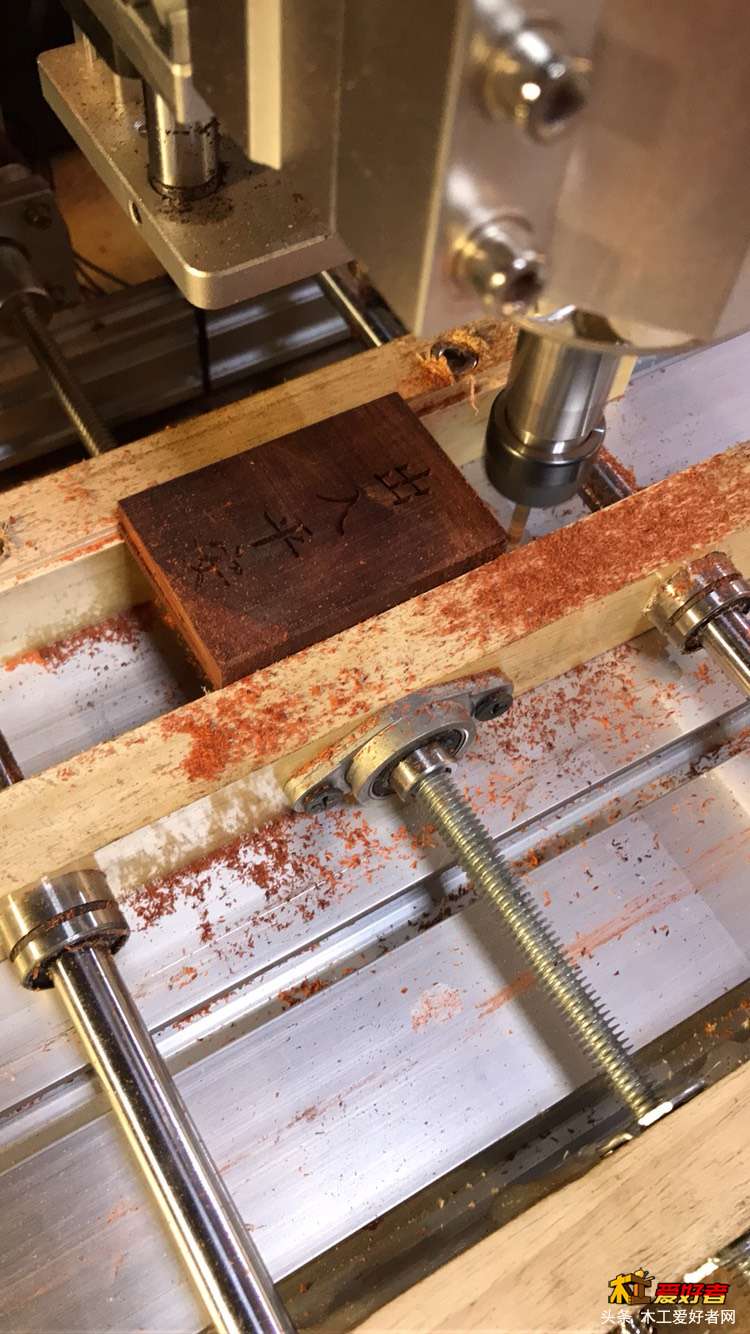

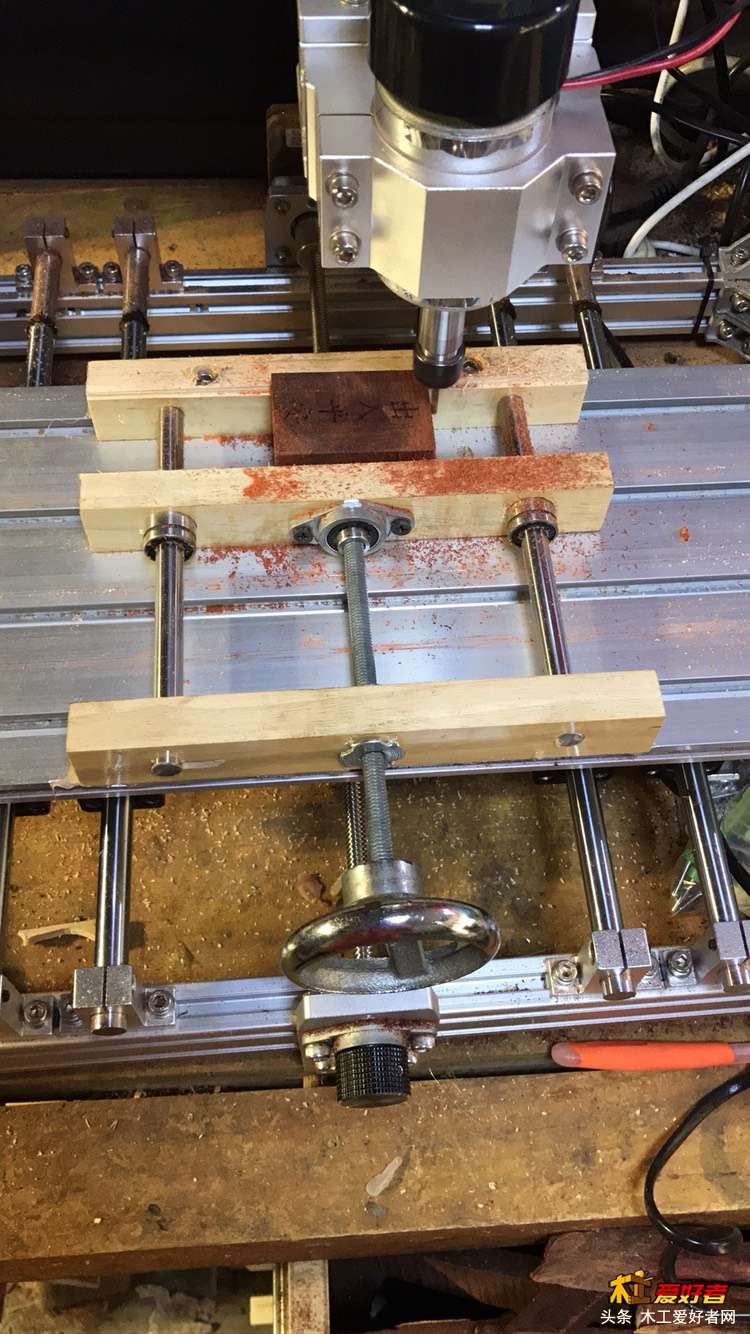

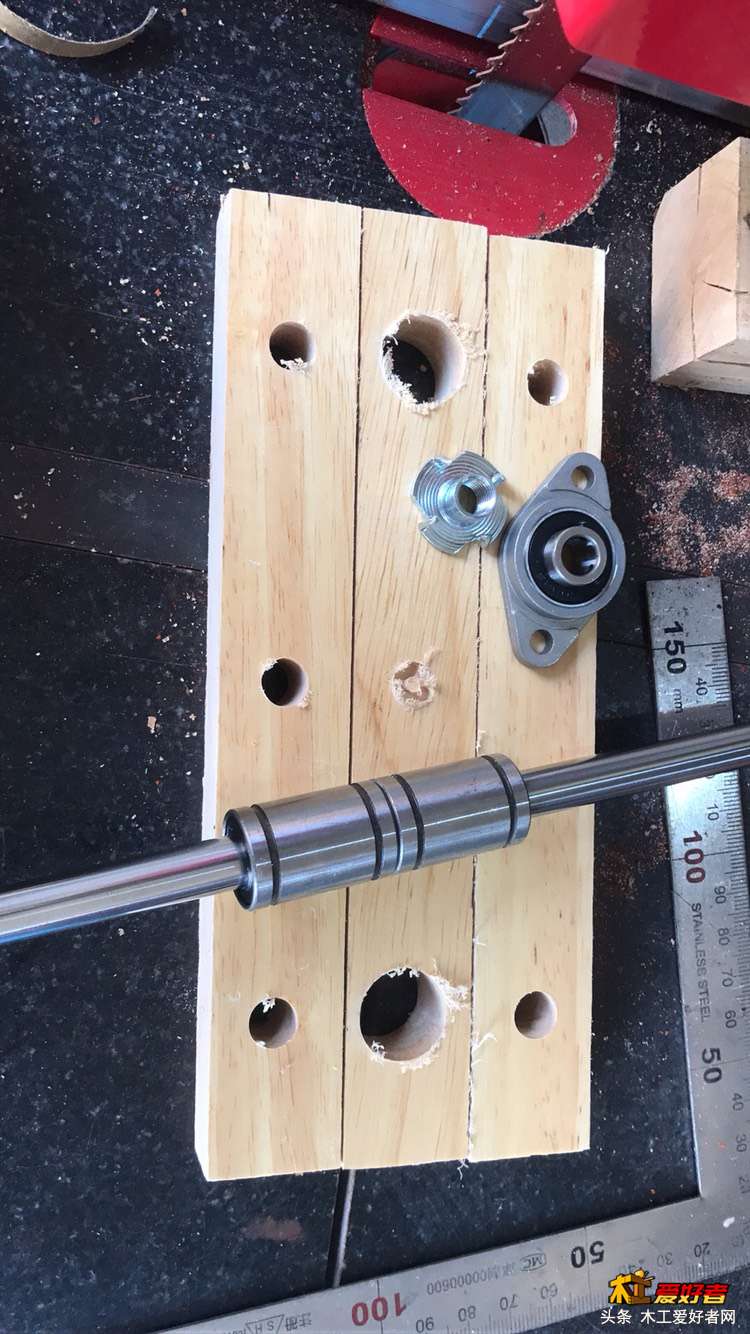

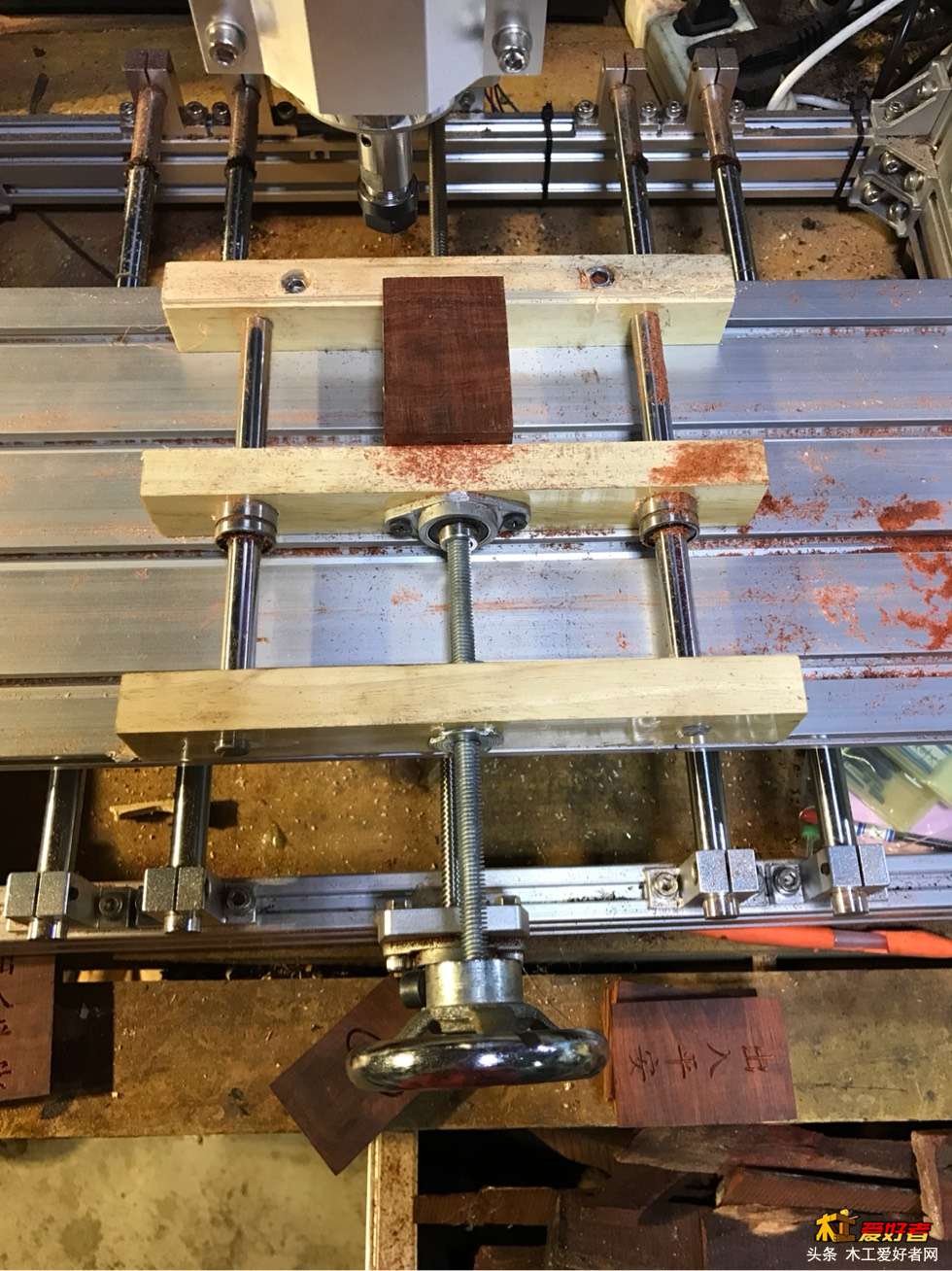

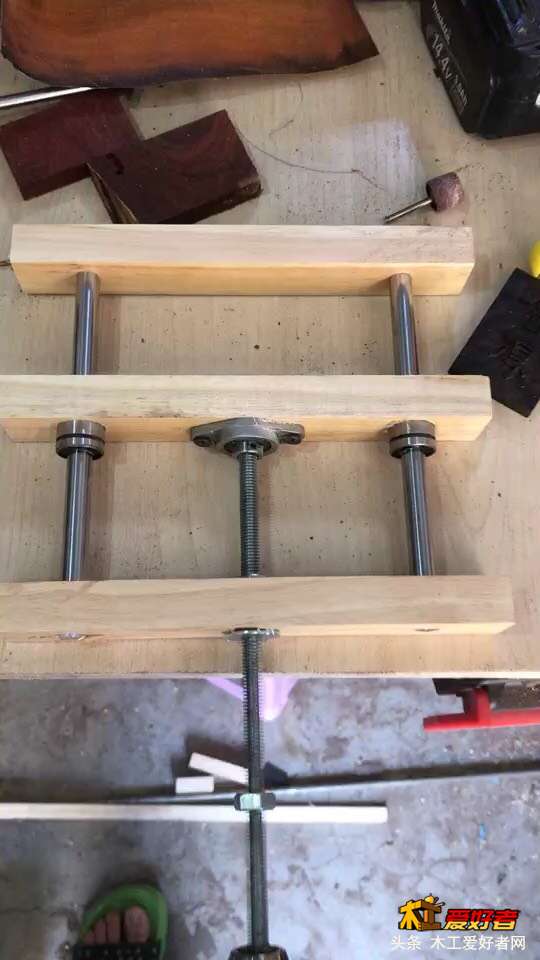

雕刻机到手有些时日了,到手就迫不及待的想开工,见有人用热熔胶固定且手里有不少就凑合开干,用了些日子就发现这个东西不好用,开机得等,打完胶得等,雕完拆除费时,看见别人的铝合金平口钳好生羡慕,可是最近家里经济不允许我随便造了,看着170大洋的平口钳望而却步了,退而求其次,心生一计,我可以做木头的,从某宝找配件,找到了,10毫米光轴都是论米,可是我又用不了那么多,这里几块钱倒是不在乎了,可是邮费贵啊,换了一家,软磨硬泡老板,只买了半米,两个滑块,一个带座轴承,为了固定丝杠用的,一共花了26.8大洋,包括邮费,今天快递到家,找了点橡木指接板,把指接部分去掉,留整木,然后雕刻机做图打孔,最后装配,这里说一句,雕刻机雕完小不到一毫米,应该雕完再铣一遍,要不然尺寸就稍微放0.几毫米,我就用砂纸卷打磨了一下就组装了,有点紧,多少也有一丢丢误差,不过有滑块,无所谓的,导轨装完就是丝杠,超级简单,轴承座两个快丝,然后丝杠扭过螺母放进轴承内,两颗顶丝一拧就完事,本来想用车床做个木头手轮的,结果发现家里有一个小号的铁手轮,只是内孔小点。图省钱,扩孔用现成的吧,上了车床,着急干活没照像最后手轮穿过丝杠,顶丝一拧就完成了,试试感觉还不错做好了上台钻,打了两个带台阶的孔,用六毫米的内六角螺丝固定在雕刻机铝型材上,为了行程大点尾部就没有打孔,直接热熔胶粘的。反正尾部也不吃力,就这样吧,装好以后在钳口位置铣一浅槽,一来为了跟雕刻机平行,二来有个台阶,固定以后就是个相对于雕刻机主轴平行的平面。哎。罗里吧嗦一大堆,其实我就想说我只花了26.8刘搞定了它6 J. f) X$ S0 O0 ^5 x" h. [+ _
; G# C* N. m9 V
. k& ]3 D5 I1 ^6 ?' a) f 195821wya9uzla3llrrtc9.jpg
( ~$ ]! c+ s1 J/ v6 i! @8 H. [, C% J, z2 C/ r( ^
1 d+ Z; t8 {( ~6 Q
3 o# A+ t1 m- {' {2 v& G0 ^ 195826w6tgq7tckqyqz1k7.jpg
& G& x7 f* S3 d0 L  H) k$ U7 _
' }# ~6 |3 B2 J) D: ]3 a 195828rwpb646k89m4j4b1.jpg
: g: j% }( d# X( D( n2 q* b7 x3 N* x9 r: P* t
: @$ D* n* Q: b7 {5 C
% b% o1 p- h0 V# H7 c0 Z 195834vy4nps3wo8yxnzni.jpg ) t) a0 v0 j4 g* W4 P7 _
1 ~% `- I; U1 ^& D- o: \! T

评分

参与人数 1刨花 +10 收起 理由
七目 + 10 我要仿制一个,先来交费!

查看全部评分

回复

使用道具 举报

发表于 2018-7-22 20:04:28 | 显示全部楼层
. j+ B9 D% E$ w, ^* o
回复 支持 反对

使用道具 举报

发表于 2018-7-22 20:38:52 | 显示全部楼层
这个可以有 什么时候我也做一个
- D/ e3 i# A8 r
回复 支持 反对

使用道具 举报

发表于 2018-7-22 20:48:17 | 显示全部楼层
回复 支持 反对

使用道具 举报

发表于 2018-7-22 20:50:02 | 显示全部楼层
自己动手丰衣足食
回复 支持 反对

使用道具 举报

 楼主| 发表于 2018-7-22 22:12:00 | 显示全部楼层
psyyllago 发表于 2018-7-22 20:04 . l2 _: O0 B: A3 t
* l- B$ s  i7 X  M
谢谢
/ [" P- Q3 r0 b& l  m: }  e: P
回复 支持 反对

使用道具 举报

 楼主| 发表于 2018-7-22 22:12:27 | 显示全部楼层
孙建辉 发表于 2018-7-22 20:38 : |  M3 t) g" J% d' X# K
这个可以有 什么时候我也做一个
* _4 F* `* d/ n8 O8 x% K
做吧,打孔的时候注意一下5 O' Y$ A  Z6 A+ J3 g
回复 支持 反对

使用道具 举报

 楼主| 发表于 2018-7-22 22:12:47 | 显示全部楼层
蜘蛛2016 发表于 2018-7-22 20:50
' u/ c/ v, x# q/ O( G自己动手丰衣足食

7 {' h8 K- f4 k$ M4 V1 O嗯,主要是便宜
, v5 y! y% M0 Y+ a  C; w# T  |
回复 支持 反对

使用道具 举报

发表于 2018-7-22 22:26:10 | 显示全部楼层
向你学习,我也给十字滑台做个平口钳!- r# |" d' h  \) Y, z  l. R
回复 支持 反对

使用道具 举报

发表于 2018-7-22 22:33:49 | 显示全部楼层
很好很好! [9 a; [& w1 S3 q7 Q
回复 支持 反对

使用道具 举报

发表于 2018-7-22 22:35:29 | 显示全部楼层
这个看上去不怎么吃力,手轮上用根半米的粗光轴或长的一字螺丝刀使上20牛力气看看,我买的是西南还是什么南什么西的5寸批士1000包邮
回复 支持 反对

使用道具 举报

 楼主| 发表于 2018-7-22 23:00:23 | 显示全部楼层
lsnes 发表于 2018-7-22 22:35 / M' N% e8 f* C/ a/ ]+ J- B
这个看上去不怎么吃力,手轮上用根半米的粗光轴或长的一字螺丝刀使上20牛力气看看,我买的是西南还是什么南 ...

2 A( H9 r) k$ u/ a2 ^没看懂: A: d7 ?1 _) k9 O3 s, W( i
回复 支持 反对

使用道具 举报

发表于 2018-7-23 09:16:06 | 显示全部楼层
比我的贵了点。我的光轴都是废打印机拆下的,
回复 支持 反对

使用道具 举报

发表于 2018-7-23 09:24:31 | 显示全部楼层

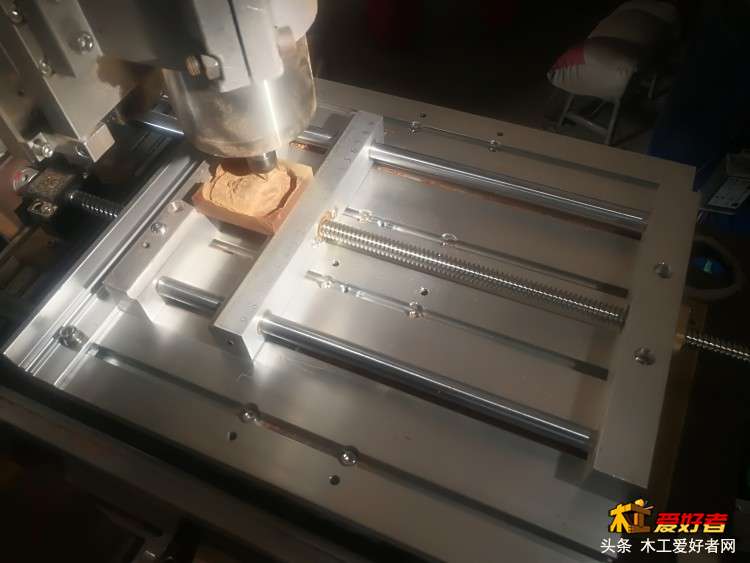

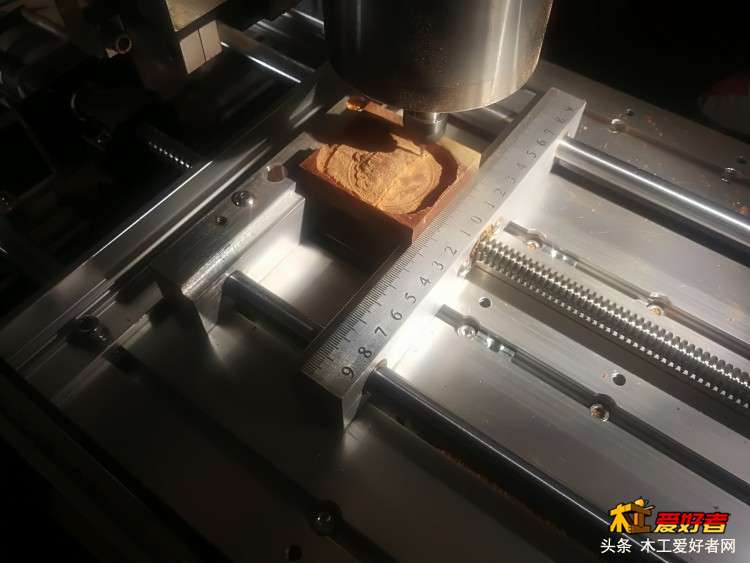

我买的铝排做的平口钳 IMG_20180723_090932.jpg * B2 q( P5 l" f
IMG_20180723_090940.jpg ! z9 k$ j' M. [
回复 支持 反对

使用道具 举报

 楼主| 发表于 2018-7-23 13:39:41 | 显示全部楼层
lzh2006 发表于 2018-7-23 09:24 0 T- X4 `# C. v2 O! L3 [) b, ~; G
我买的铝排做的平口钳

5 e8 ~  M; S& J$ Z/ N" i怕小鸡鸡架不住,没敢买铝
( @% q1 p6 s3 Z6 R
