用502+木粉 堵眼的疑惑

灵灵漆

tdmu 发表于 2018-7-22 19:18
追求完美的话别刨那么多...碰到这种木纹的...直接用沙带机上粗沙带磨走...在用细一点的沙纸磨光...

, e2 E* w$ g! b4 g5 ]# c3 ?: h我看这是终极解决办法了哈哈

灵灵漆

驴木匠 发表于 2018-7-22 19:21
  [$ T5 j! W9 m+ }! Z5 `8 p# j: @1 t原理和工序都不太对。第一截面容易渗透，所以不要用502.第二，应该在第一遍涂装以后，根据木材变色的情况， ...

( N. b) X: P7 p6 P- x多谢朋友的专业意见哈。请问如果上清漆或者木蜡油的话，也可以用腻子补吗？喜欢原木色想上木蜡油的，但如果看出腻子的补丁痕迹就不好看了啊
- _; N$ c5 @; Q& _8 _- _8 J- }+ ?

灵灵漆

玩木不丧志 发表于 2018-7-22 19:18
( g9 J4 c4 @7 E- z那你就用，透明腻子加一点颜色没有的话用清漆调稠一点加颜色也可以

- [. n( T9 x2 n6 {9 y好滴，谢谢啦。现在发现表面处理是个很重要的工序，难怪说三分木工七分油工啊。处理的好，驴粪蛋子外面光，看着也喜欢哈

灵灵漆

markben 发表于 2018-7-22 19:34
学习了。
我提一个业余的视角。
把蜂窝眼设计成一个造型，或者挖掉换镶件。

8 A, h8 g- ~- j+ u! K5 a这是个很新颖的视角，谢谢哈

阿含

环氧树脂不会收缩，我都是用环氧树脂的，不过不是纯透明的那种，是环氧树脂+聚氨酯，颜色是微黄的，补木头缝或者眼，填缝用环氧树脂胶不会变形不会收缩，干透固化了还能用刨子刨，大一点的孔可以加上锯末塞进去，等固化后再在表面涂一层稀释了的树脂胶。透明的环氧滴胶太稀了，那个胶是自流平，可以用来找平面板啥的。。环氧胶要想固化的快，可以做个大箱子把工件放进去，然后放进个热风机加热，二个小时就差不多了……
4 d) g: ~  c3 }7 x! @4 R

阿含

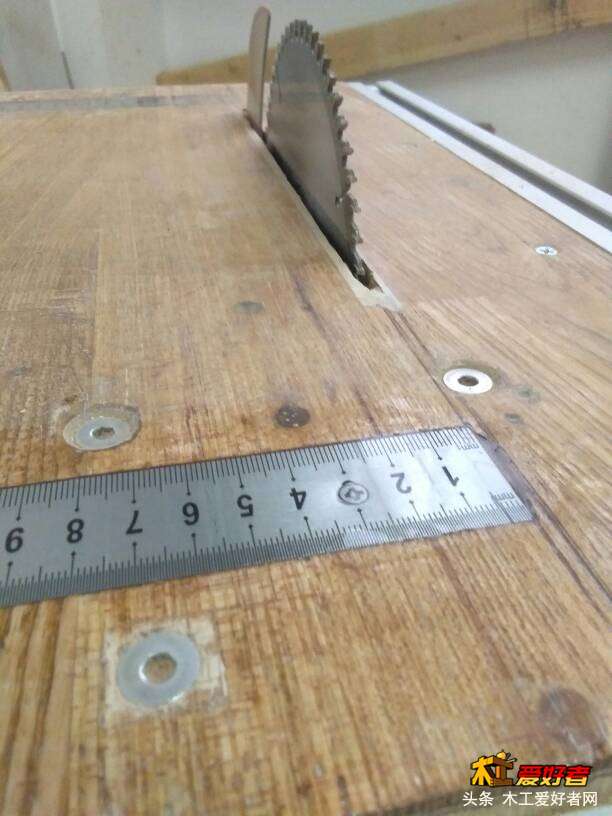

我这个台锯面的标尺，就是用环氧树脂滴胶，那些多余的螺丝眼就是用普通的环氧树脂。
8 [+ {. Z! n- ~1 v( I

bona

对这种情况用透明环氧树脂混木屑是正解。
因为环氧树脂的流动性不好，填充性好，收缩小。刮腻子后容易打磨出本色。
用502因为流动性好，会渗透得比较深，所以本来木头颜色很难打磨出来。
' N  ?- G, S( f' @, `& H8 f  K用白乳胶的流动性介于两者间，但其收缩大，一些大的孔需要填多次，但太浅的又填不进。
5 K  M: D" p# x/ c用漆与白乳胶的情况一样。
有些专门的水性腻子，倒是变色不大（包括用于单宁较多的木材），包括兑好的木屑腻子，不过仍会收缩，一般适用于大面积整体修补。

七目

灵灵漆 发表于 2018-7-22 18:59
- D% w+ e! f; y" \! K7 @+ U老兄用的啥呢？太愁人了哈

我不讲究，用油漆、腻子。

左岸清雨

为什么不找个木块先试试呢？就算没有，在背面试一下也可以呀，这个用环氧树脂加木屑可以试试，不过加蜡油以后就不知道什么效果了，树脂不吃蜡油，光泽度不一样的话，色泽就会不同

左岸清雨

502你是双组份的么？双组份会有热固反应

luowjun

上次在论坛好想看过，有专门木工用502，不会变色，但保质期只有1个月

灵灵漆

阿含 发表于 2018-7-22 19:51
环氧树脂不会收缩，我都是用环氧树脂的，不过不是纯透明的那种，是环氧树脂+聚氨酯，颜色是微黄的，补木头 ...

" G, C" M" ?2 F* \. p! f/ Z8 e多谢朋友的详细指点，我准备先用环氧滴胶+木粉试试效果哈

灵灵漆

bona 发表于 2018-7-22 20:14
对这种情况用透明环氧树脂混木屑是正解。
/ @) T9 h. m8 c( d% x" Z因为环氧树脂的流动性不好，填充性好，收缩小。刮腻子后容易打磨 ...

老兄解释的太详细了哈，非常感谢！

灵灵漆

七目 发表于 2018-7-22 20:31
/ F3 m$ u- s& @, j5 G" P, q我不讲究，用油漆、腻子。

唉，我就喜欢清漆木蜡油的原木色

七目

灵灵漆 发表于 2018-7-22 21:59
) {8 l9 N0 c' a9 R8 C9 h$ q唉，我就喜欢清漆木蜡油的原木色

如果不是文玩，水性底漆～透明腻子～水性面漆，这不是挺好吗？
% |) s' J" e7 I5 n木蜡油要保养，用多了还粘糊糊，我可没那么勤快。
