三轴雕刻浮雕刀路优化------原创

往事随风去吧

baker 发表于 2018-7-25 00:27
会出现 距离  和 丝杆螺距 一样的 纹路

3 N* J! {4 F% x主楼上说过，这个解决不了和丝杆螺距等同的水波纹问题嘛。
那个是硬件问题，需要调试机器，能有一定改善。
+ V) i! s* p# o6 I
那种问题，用细雕刀路平底尖刀（假如说一般2002刀006行距）铣面，一样有，关键这时Z轴没有动了，怎么还有？那么就是其它剩下两个轴的问题了。
- G9 E2 u5 f- |1 H. M: {- ~
这贴讨论的底纹，他有不确定性，随机性（但是水波纹是铁定了的，有的牌子一看照片的水波纹，数数水波纹的道数，大小都知道的），实际上到底哪里会出现一根底纹，或者几根底纹，具体位置是不知道的，只是知道走零平面没有，可能出现在零平面和浮雕相交的位置------尤其是浮雕比较高的边缘-----刀上下距离大嘛，优化刀路，其目的就是，零平面上不给Z轴抬刀下刀的机会------这样不就解决问题了。
+ t9 N) A' [8 ]# E5 E) z
7 @; w2 o  [# W5 s光轴机（这里不说那些特种光轴，说价格超过正牌进口线轨了的光轴，我也没有见过，一般木友也不会去买），水波纹多少都有，1，有的图没有零平面，所以看不出来，2，浅色细腻软木（比如说黄杨木类）具有欺骗性，3，有但是不愿承认，拍照都是故意回避。

- N4 H1 N$ R$ O  K2 b在这个论坛，我讲了一些实话，有的人不待见我，呵呵-----你想想为什么？

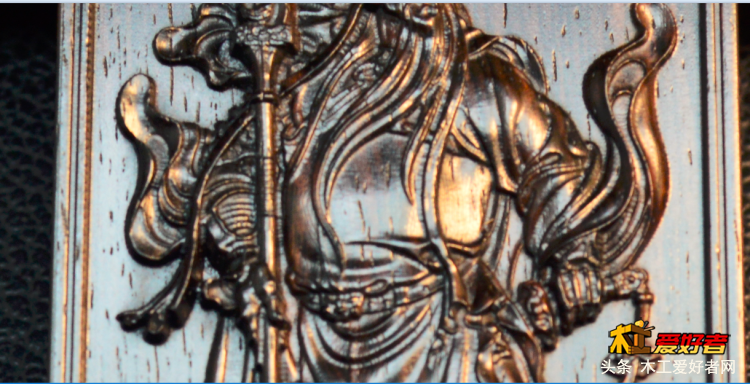

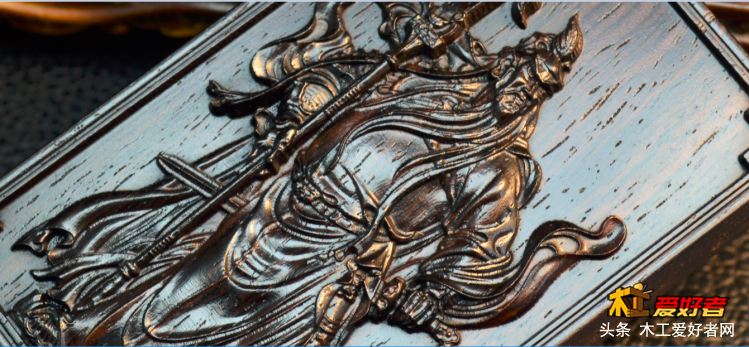

你注意看，经常炫铜浮雕干的钢钢的（个别是木友自娱自乐，不少都是雕刻机卖家忽悠小白的-----能做铜浮雕牌子，机器多牛），但是就干不好一块带零平面浮雕的深色硬木牌子，这是为什么？

6 h9 c# T( x3 x( ~) B4 Q铜浮雕牌子，比紫光檀零平面牌子，要干好，简单得多，打磨都省了，我干过铜浮雕牌子，属小儿科。
* ^& ~3 ~: k+ S$ l

chenxianping

看这样的帖子获益匪浅啊，我是新手，学些了，另外还想请教一个问题，就是拿到一个灰度图(是的，就是拿到，因为还不会自己设计浮雕，都是到处搜刮来的图)，怎么来设置这个浮雕的深度啊。试雕过几个鹰头、马之类的，深度深了，完工后最高处刀削一样尖尖的，甚至有的表面被削没了（怎么表述呢？不知道有没有看的懂。打个比方吧，有些灰度图有回纹边框的，看灰度图回纹边框的线条，回纹线条是后宽度的，我们暂时假设它线条宽度1MM吧，但是因为这个浮雕深度不知设置多少，设置的深了，用的比如是2001或者1001的刀，不管什么刀了，反正浮雕的刀切边是梯形的，雕刻刀设置的深度了，这个刀把回纹的线条搞没了，对就是线条的顶部没有宽度了），但是雕刻深度设置浅了，有些浮雕的立体效果没有了。能不能费心讲讲新手怎么来计算设置浮雕的深度问题啊

往事随风去吧

chenxianping 发表于 2018-7-25 14:27
看这样的帖子获益匪浅啊，我是新手，学些了，另外还想请教一个问题，就是拿到一个灰度图(是的，就是拿到， ...

很多灰度图的边框，不是原图作者做的，后面那些人加上的，而加上边框的人，很多根本不是玩雕刻机的，就出现你所说的问题了。
1 T) u4 `$ V+ C
9 S6 l% D/ f! F, S边框高矮自己升降嘛。
! x- v/ }5 s- T* _$ t" m0 x; y! E
* W: A: g) M; Y5 `* F( D浮雕如果有精雕图，打开就有三轴尺寸，可以按比例缩放。
6 t6 ~# X5 S/ s2 n2 z- c
: W, R" q- ]! S8 v5 X灰度图就凭经验看，旋转多看几次，人像以不变形又有立体感为准。

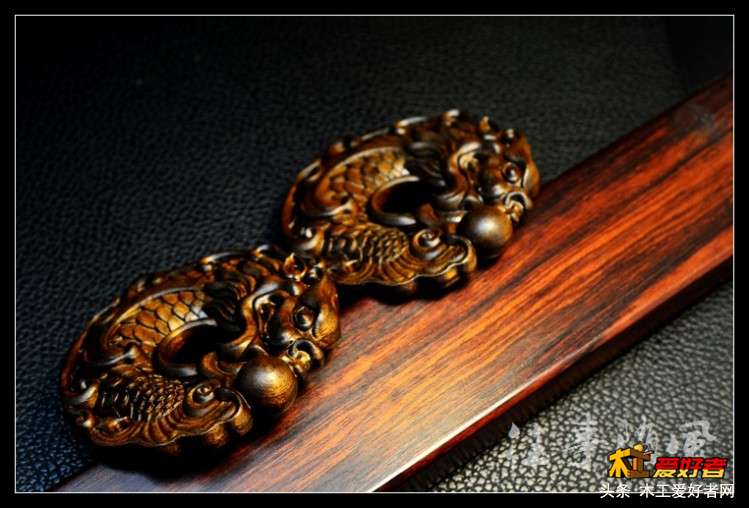

比如说下面这个鱼龙，浮雕高度，以龙珠高度刚刚直径一半为好。举一反三吧。
4 @. |9 u& p6 _% a" J
6 J+ x3 i; ^; A7 Z  y3 J
! _) G0 c/ S; h

消息树

大师解惑    学习了    紫光檀刻好了别的相对来说确实简单

曹小蕊

做的真漂亮

孤月繁星

+ e9 Q4 q+ V+ _' h

痴情意外

学到了，感谢分享经验

glike

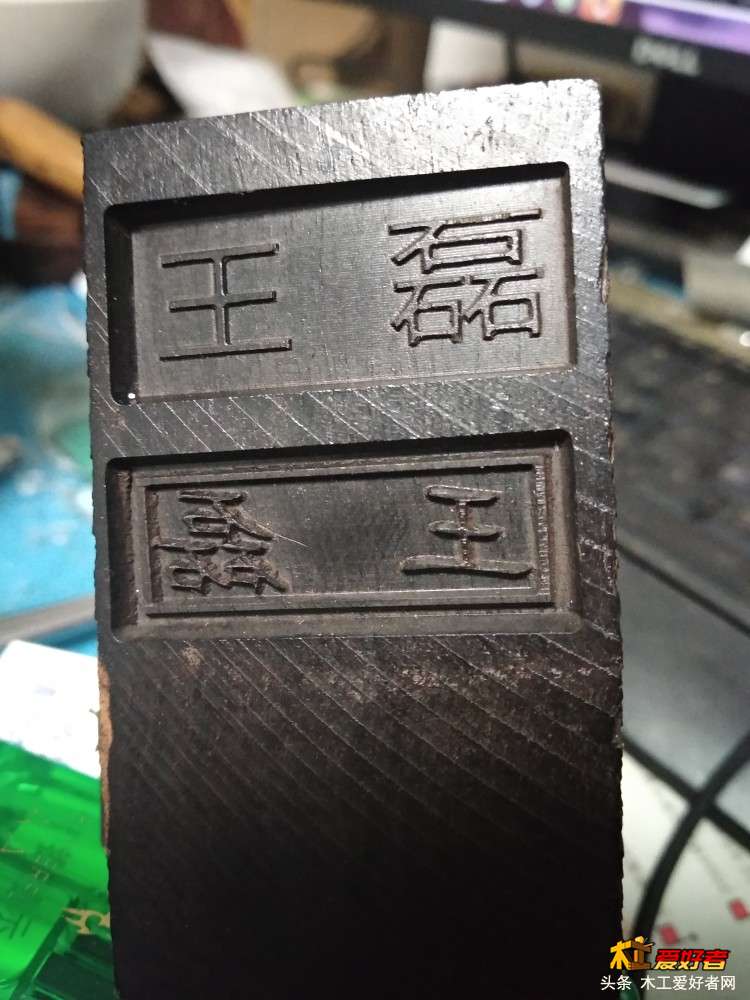

做实验用的，光轴带坐，手机拍照，有指甲的划痕，
# U- R8 r7 L5 h

glike

好像没有水波纹

往事随风去吧

glike 发表于 2018-9-3 00:44
% G. W7 b) R  K; L好像没有水波纹

有没有水波纹，至少要雕刻一个46牌子尺寸才容易看出问题来嘛。
9 i: P$ k4 A4 |" T) a
- m6 e" _3 k) K4 r# ~/ p+ U- _  X

gigijeff

大师花心思做了，所以说要完成一个号的作品，雕刻前期的工作不少，
% W$ _& {; K/ e6 J# p/ A而不是要计算雕刻要多久，打磨要多久，机器要怎样等等

glike

往事随风去吧 发表于 2018-9-3 10:06
有没有水波纹，至少要雕刻一个46牌子尺寸才容易看出问题来嘛。

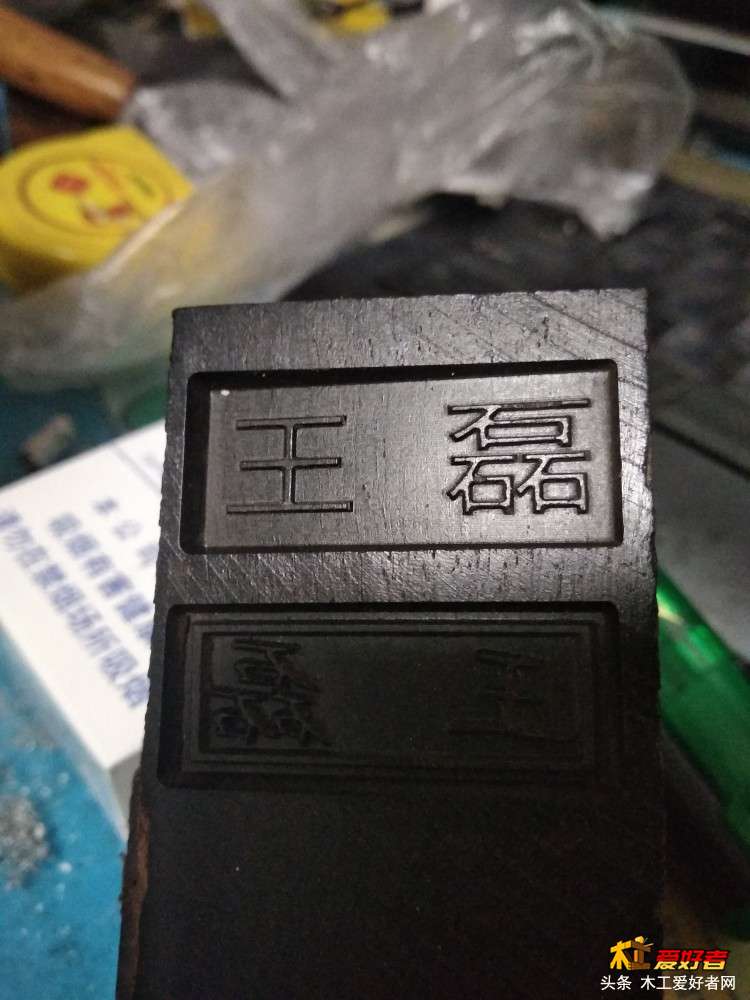

+ D# Z& e9 g) m% w1 V8 F2 o第一次做章。这个是做实验的，验证一下图的效果，大小是3.5*1.5公分，机器是1605的丝杆，弹性联轴器，刀具3002圆底，行距0.08。其实底纹100%都有，因为谁也无法保持刀具底刃与工件100%平行，这两张图角度不同，显示的底纹也不大相同，用电脑看原图是一条一条均匀排列的，肉眼看不出，照片放大后明显，可能用平底刀会好很多。至于水波纹，我想像不出和导轨的直接联系，至少我的机器没有

glike

还要谢谢你分享的经验，优化刀路确实很重要，减轻了后边打磨的工作

钢钢

昨天有人给你的盘龙图让我画，所以我仔细看了，从设计到加工，从边框到浮雕，觉得是各种办法深藏其中，经典！所以早上查了一下你的帖，只觉得，你在这条路上走得老远了。
