请教如何加工出这个圆弧槽？

播州老猫

楼上厉害了哦！！！！
  y: Z  k# ~( r3 Q. B7 f9 a1 t5 A8 c

butterflyam

企鹅弟弟 发表于 2018-7-18 14:37

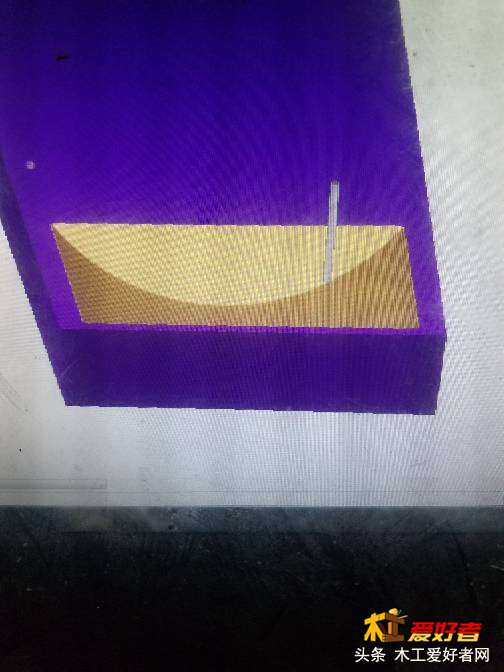

; [( T( I0 Q( a6 u9 q. ]第一步：先画长方形，再画圆，居中。调好角度后用“交互裁剪矢量”把多余的地方裁剪去，最后再画一个比工件 ...

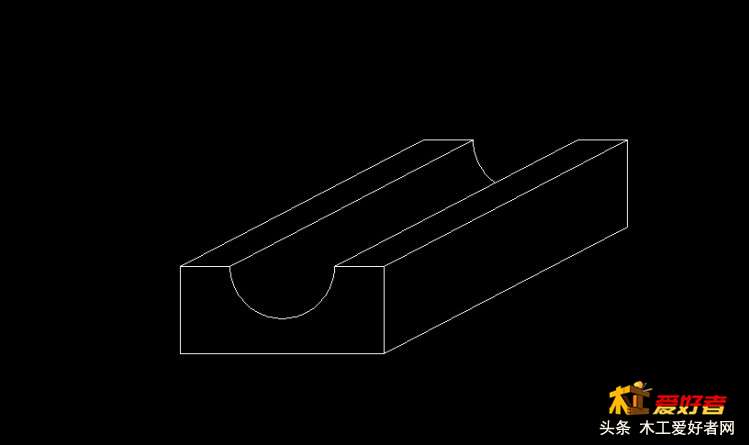

' C8 Q7 h+ C+ T% z2 I2 k4 O' v谢谢您。可能是我没有表达清楚。我想加工的是这样的圆弧槽

dragontiger

球刀就行了，很简单的。
, h. Y/ t+ T2 m0 Y; a4 W分层越细圆弧光洁度越好。

kissxuhuaiyu

请问楼主你这个用什么软件画的
( o- T. G; B4 a2 \- Q) T- |2 i1 ~

butterflyam

kissxuhuaiyu 发表于 2018-7-18 17:39
7 }8 U! \9 P5 h( j8 Q% R4 I请问楼主你这个用什么软件画的

AOTUCAD

庄丽娟

三维图都会画，竟然不会编程

A逍遥-赣南脐橙

企鹅弟弟 发表于 2018-7-18 14:37
第一步：先画长方形，再画圆，居中。调好角度后用“交互裁剪矢量”把多余的地方裁剪去，最后再画一个比工件 ...

请问这个啥软件
% {6 M' Z- ~( s! R

╰●-●╯

最简单的方法我觉得是用球头刀，先分层开粗，在和浮雕一样平行截线光一下面。只是需要建模，如果需要高精度的加工出来建议用机械建模软件
2 c/ H) A0 _1 i
3 \: Y' j, c' u( x7 ~! z5 H2 P# `) u

gts-5

画一个立着的半圆 在画一条横线 然后用挤出功能 再出刀路 好像还是要用球头刀  说的是AC

大地亚克力

看你手头有什么工具
# a7 f  }- y% c

COOOOK

图做好了，点“刀路路径”，精雕软件会推荐你用什么刀具的。
- v7 e, b/ x: x! T/ `' X' g

5565541385a

看你画的图纸和说的尺寸对不上，圆底槽的尺寸不知道，生产数量不知道，现在只能大概说一下我这里做的方法了，假设50*20的圆底槽，数量多的话，正常1325雕刻机可以直接装圆底刀上去铣，多分几次下刀就可以了，因为尺寸不是常规圆底刀，需要自己磨一把特殊的圆底刀，我这里工厂里面有特殊的白钢刀，磨一下就可以用了。但是假设你只有一台雕刻机的话，那么就只能用精雕软件里面的三维雕刻做了。

MahEric

台钻+开孔器，比CNC快多了
; w& R' \+ B# j. @1 i' P

流淌的小溪

shi7361

我曾在网上看到电圆锯就可以，斜推，一步一步抬高到指定位置。
