电机接线问题

Ego丶终恋- · 发表于 2018-7-18 01:18:42

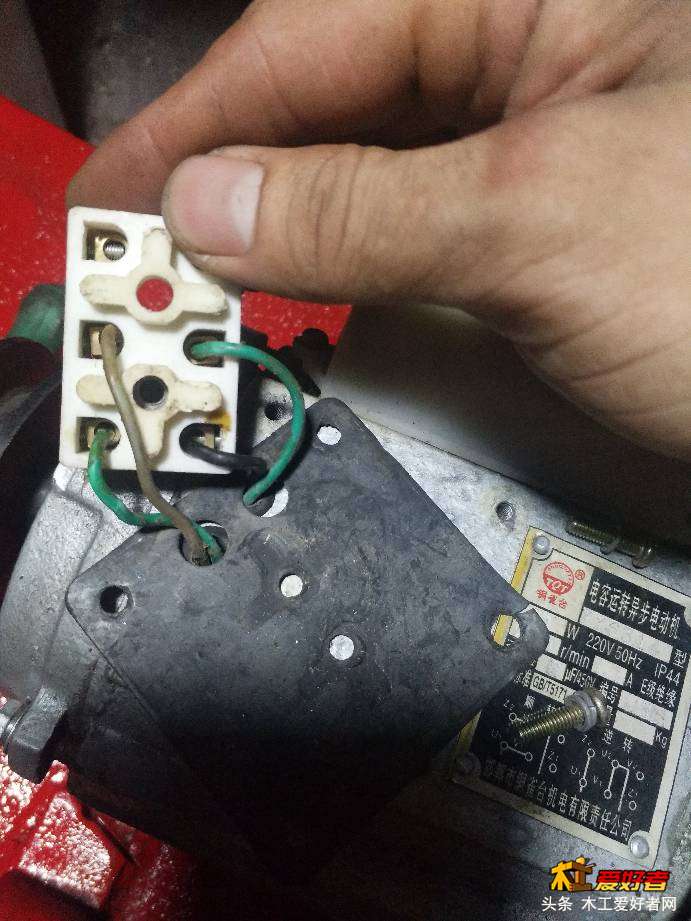

有木友知道这款电机如何接线改变旋转方向的吗，现在这种接法电机转向不对，我需要电机反方向旋转，求木友们看看应该怎样接线，谢谢了！

一个资深老婆奴 · 发表于 2018-7-18 01:30:04

连接的铁片，左右改成上下，电路图上是这么标示的

一个资深老婆奴 · 发表于 2018-7-18 01:33:59

或者浅色跟黑色对调

Ego丶终恋- · 发表于 2018-7-18 01:39:49

一个资深老婆奴发表于 2018-7-18 01:33
或者浅色跟黑色对调

哦！谢谢，明天试试看

挂剑空垄 · 发表于 2018-7-18 01:45:58

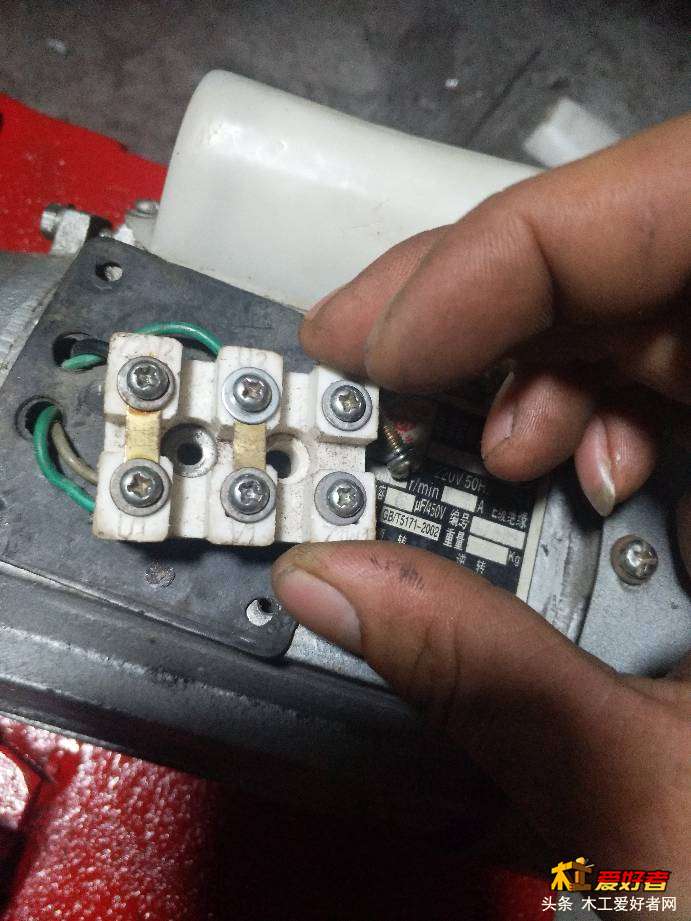

按照铭牌来，把两个竖着的连接铜片横过来接单相电就行

Ego丶终恋- · 发表于 2018-7-18 01:47:50

挂剑空垄发表于 2018-7-18 01:45
按照铭牌来，把两个竖着的连接铜片横过来接单相电就行

嗯！明天试试看，谢谢了

美家静心 · 发表于 2018-7-18 05:15:57

按接线图，把连接片调整一下，不需要调换线头

huangmf · 发表于 2018-7-18 07:41:25

连片上下接换成左右，就可以了

zaozichen · 发表于 2018-7-18 08:13:20

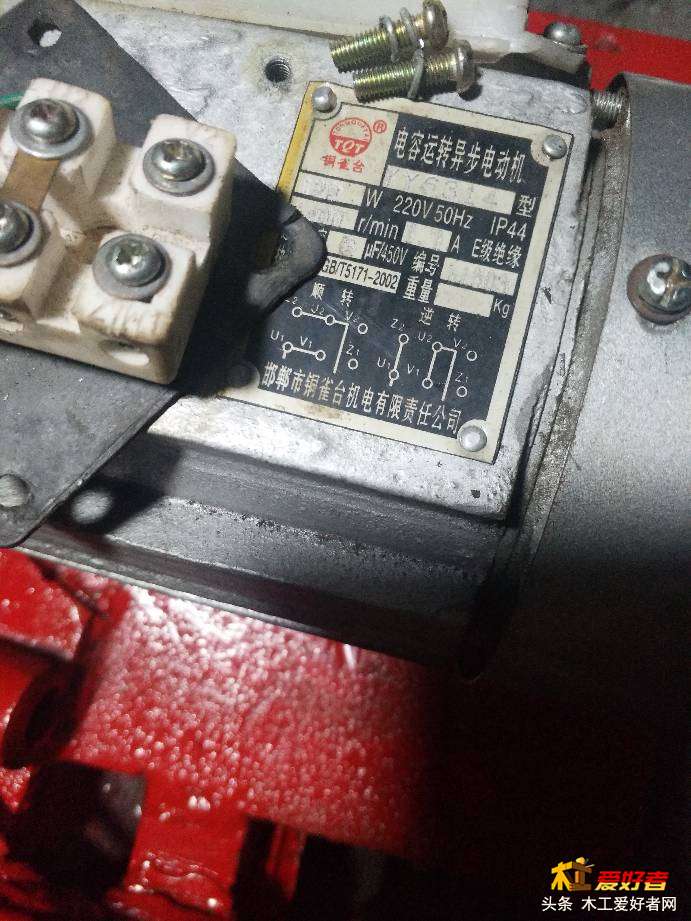

旁边就是接线图啊

爱无痕 · 发表于 2018-7-18 09:42:05

学习

七目 · 发表于 2018-7-18 10:52:16

一般它的电路图在接线盒盖内。

七目 · 发表于 2018-7-18 10:54:08

zaozichen 发表于 2018-7-18 08:13
旁边就是接线图啊

哎，真的耶！

独爱枣木 · 发表于 2018-7-18 16:29:18

这个是电机的接线图，还的配两个起动电容，才能正常工作。

Ego丶终恋- · 发表于 2018-7-19 00:39:52

统一回复下，谢谢各位了，按照左右兑换的方式接线，已能正常工作了
