那么，今天做把斧头，附上过程

zjwzjw

工艺要求真多

左手套

樵夫砍柴 发表于 2018-7-13 18:36
淘宝网很多。。。。。。。。。加店主微信，你会有惊喜的，，，，特别多产品。你试试看。

淘宝网和师傅们手工打的 不能比
+ q2 Q' Z4 p* u/ \9 a

左手套

大白龙 发表于 2018-7-13 18:08
$ Y1 Q  R7 k% q6 O# L# h5 ~7 @买买买，给你做

价格我怕怕

阿古施华亚

筑友id是什么      同为筑友的握个爪

大白龙

阿古施华亚 发表于 2018-7-14 09:48
筑友id是什么      同为筑友的握个爪

; G+ N/ n. t3 g" c* j) G: C- v在哪都是大白龙
5 n0 M$ P8 Y( Y: R# h

sxsymx

每条都看了，没有见价格

LN玉树临风

大白龙 发表于 2018-7-13 13:57
焦炭，如果是要做非常好的传统刀剑，我就要用青冈碳

   请教下青冈炭的目的是什么，需要还原气氛？还是增碳？你说的温度那么准确没看见测温仪表啊另外T8、T10、T12钢想要躲开C曲线的鼻子尖要用盐水的。刃部入盐水、40Cr不要入盐水。

LN玉树临风

大白龙 发表于 2018-7-14 00:18
& l& o* X% }$ h- o# v) d) j其实很一般，我的深冷处理设备还没弄好，深冷消除内应力还是比较好的

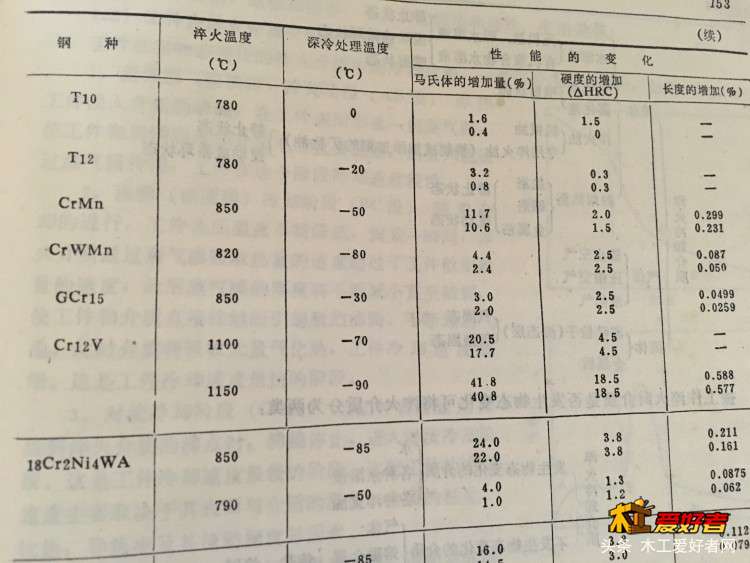

# a2 v' o6 s4 v% F. w   不知道你玩的什么钢材需要冷处理，冷处理是为了解决那部分没转变成马氏体的残余奥氏体的稳定而采用的的工艺，冷处理一般的都是用在对于尺寸要求极其严格的零部件，比如说轴承钢Gcr15\20,做轴承或者量具，量块、卡尺、镗杆、丝杠、部分冲压模具、、、、、，这些都是对变形很敏感的零件，热处理是一门很深奥的技术。专业的冷处理都需要管道循环、有冷冻机，要冷到零下60-100度的，深冷处理还要低，可能要用到液氮之类的，不是一间作坊能解决的工艺。
" z( Z/ F+ N2 G% J

LN玉树临风

LN玉树临风 发表于 2018-7-15 06:38
不知道你玩的什么钢材需要冷处理，冷处理是为了解决那部分没转变成马氏体的残余奥氏体的稳定而采用的 ...

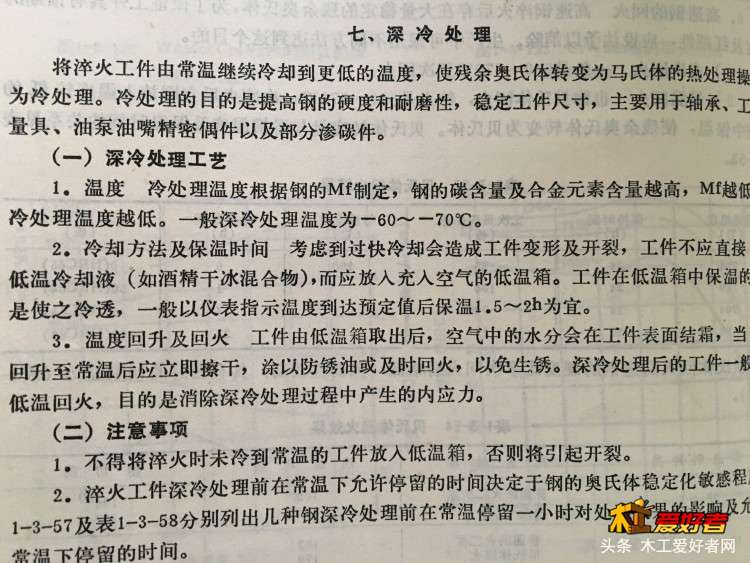

    冷处理的目的不是消除内应力，实在淬火之后回火之前需要完成的工艺，淬火之后很短的停留时间就需要冷处理。在残余奥氏体没稳定之前，促进残余奥氏体转化成马氏体是主要目的，消除内应力那是回火来完成的，冷处理是增加内应力的。碳素工具钢的冷处理温度0度，北方冬季放在室外就可以解决，最简单的冰箱冷冻室就能解决，不知道你要玩零下多少度。
    感觉你说的有点邪乎，温度说的靠谱，但是没有测温仪表，没有均匀加热的炉子，靠眼睛测试吗？热处理考级的8级大工匠都得靠仪表大圆图。热处理看着很简单，但是需要硬件环境，能解决升温曲线、保温时间、温度恒定、冷却条件、冷却曲线，在温度和时间做好掌控就叫技术。掌控不了就是失败的。

一句话，热处理不简单，在工业上和锻造、热轧、、、、这些叫‘热加工’，当然还有冷加工，当年毕业学徒看的最多的两本杂志。

LN玉树临风

大白龙 发表于 2018-7-13 16:20
4 K7 f, F! i2 U4 x6 A% k长时间回火细化晶体后，40cr硬度会下降很多，T10的硬度在hrc59±1。但是40cr是低碳合金钢，比较容易打磨
# @% ?& V& V  n$ h! h/ ? ...

    今天上神了，多说几句，第一回火不能解决晶粒大小的问题，细化晶粒的工艺不在这，不想说多，要不得写一篇论文。第二热处理的硬度，曾经做过菜刀，在单位用气锤锻打4Gr13,废轴锻造的钢板，上锯床加工薄片，磨床磨出来，热处理后硬度HRC48-50的时候做切片刀有点不耐用，可以再高点，我们做过HRC53刚刚好，既不卷刃也不脆，不会崩口，可以用一辈子的菜刀，当然成本不低，因为不花钱，碳素工具钢接触的就太多了，标准的锉刀是碳素工具钢T12，硬度HRC62.做工业的都有一门技术，用标准锉刀测试硬度。斧头硬度做到HRC59还加减1，我就纳闷了，工厂的标准设计热处理硬度加2减3或者加3减2，范围没你的严格哦，你这HRC59是怎么得出的，硬度计？？？还是顺嘴说出的？看过小白的帖子，更多的是和师傅一起掌握锻造的基本技能，没你能忽悠啊。就你目前的条件看不到任何现代的测温技术、检测技术，你的数据、、、、、、、、

LN玉树临风

LN玉树临风 发表于 2018-7-15 07:56
: h4 g' e* n! u" n7 H) V0 Z- `* y今天上神了，多说几句，第一回火不能解决晶粒大小的问题，细化晶粒的工艺不在这，不想说多，要不得写 ...

! `% z/ @6 t- Y8 |* s1 \   在原材料没有先天冶金缺陷的前提下，热处理前的预处理对晶粒度有影响，也就是锻造后的退货或者正火工艺，更多的是淬火时的温度合适和时间控制，温度高，晶粒度大、保温时间长晶粒度长大，再说冷却，冷却的速度越快晶粒度越细，当然需要适当规避开裂。
# b: ?( ?5 w4 r4 V' m# [   T8以上的碳素工具钢都需要盐水，一般的是10%工业盐，需要极快的冷速躲开C曲线的鼻子尖。去逛大集了，没时间白话了。
" n' k( ^1 N* L3 l) {5 z% H* @

大白龙

LN玉树临风 发表于 2018-7-15 07:56
4 l! w. y3 y" ?: k/ B) U+ a今天上神了，多说几句，第一回火不能解决晶粒大小的问题，细化晶粒的工艺不在这，不想说多，要不得写 ...

5 G) G/ c1 \1 @" V2 e% o  G: C好好好，你最牛
6 p2 E3 O  H/ y) p8 Q2 }! V5 o

大白龙

LN玉树临风 发表于 2018-7-15 06:38
不知道你玩的什么钢材需要冷处理，冷处理是为了解决那部分没转变成马氏体的残余奥氏体的稳定而采用的 ...

+ @2 ~1 x4 P, r+ R9 r, J像老哥这么厉害的人，在论坛里只倒卖二手可惜了，相比老哥动手能力也是一比一

LN玉树临风

大白龙 发表于 2018-7-16 03:06
7 I" Q- }) k; z像老哥这么厉害的人，在论坛里只倒卖二手可惜了，相比老哥动手能力也是一比一

( l& E, L9 p, a  b& E* p打铁一定不如你，干别的未必差，身体不好退休了，昨天闲的蛋疼啰嗦几句，今天精神正常不多说，捡破烂去。
3 @8 d- n: b  N; k

LN玉树临风

1 R) u% s+ h& c: |6 x& o: H6 Q

大白龙 发表于 2018-7-16 03:06
* s6 f: d+ u- ?/ T8 N& P" C' Z像老哥这么厉害的人，在论坛里只倒卖二手可惜了，相比老哥动手能力也是一比一

% U, ~$ e: j  U. H8 u    这虽然是个木工论坛，但是聚集着各行各业的人才，只是人家都有层次，没我这么嘴贱，再说这本身就是一年级的知识，材料学并不深奥，各行业的工艺、设计人才都是必修课，是吃饭要用嘴，走路要用腿的浅显道理。不说了，我还是捡瓶子去了，去晚了楼下老太太都捡走了。
' t: X3 R  x+ L, ?6 x
