查看: 1428|回复: 27

谁熟悉雕刻机控制板接线的,我想升级雕刻机,但是不会接线,谁会的联系我,有偿指导

[复制链接]
发表于 2018-7-11 14:58:43 | 显示全部楼层 |阅读模式
谁熟悉雕刻机控制板接线的,我想升级雕刻机,假4轴升级4轴,就是换一块控制板,但是不会接线,谁熟悉的联系我,如果接好的话有偿酬谢
6 {7 ^, i3 \; H* s9 D' r
回复

使用道具 举报

 楼主| 发表于 2018-7-11 15:02:45 | 显示全部楼层

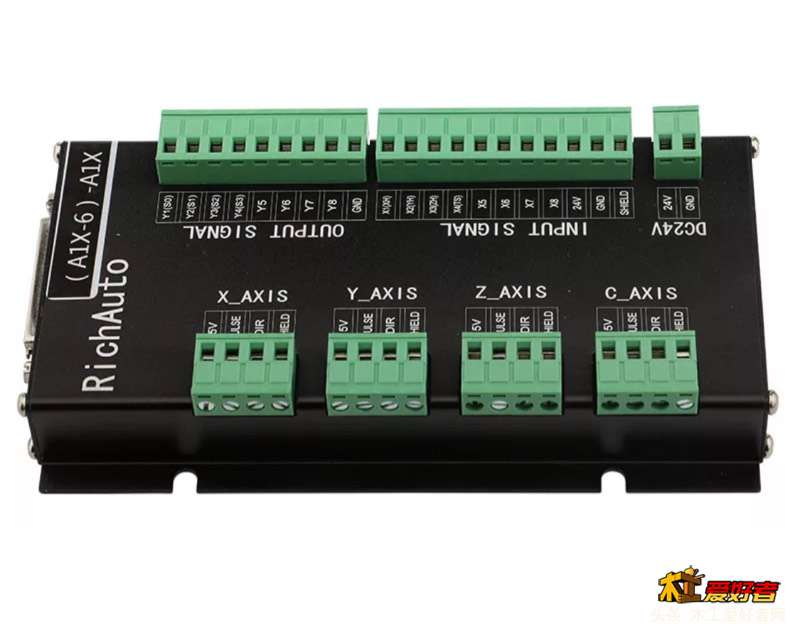

原机控制卡和要换的控制卡4 E+ S. ?9 E4 {4 X
' B( j5 `) Z3 p5 e/ O% H0 `6 {3 g# K( k 150244nzfg7p2jxp6e22j3.jpg
* i7 \9 Z- s0 M
回复 支持 反对

使用道具 举报

发表于 2018-7-11 15:27:20 | 显示全部楼层
说明书呢  J) d3 N8 O% M7 C' z8 o6 V5 c1 ?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2018-7-11 15:56:50 | 显示全部楼层
rubio 发表于 2018-7-11 15:27 ! W) f6 Z* d1 `, f. O# X
说明书呢
8 j( R3 ?; N, s8 B
有详细的线路图,主要是我对电工不大懂,不怎么看得明白
  i& ]4 D/ m9 I2 K$ o5 I
回复 支持 反对

使用道具 举报

发表于 2018-7-11 16:03:32 | 显示全部楼层
控制器说明书和驱动说明书就好接上了。
回复 支持 反对

使用道具 举报

发表于 2018-7-11 16:06:58 | 显示全部楼层

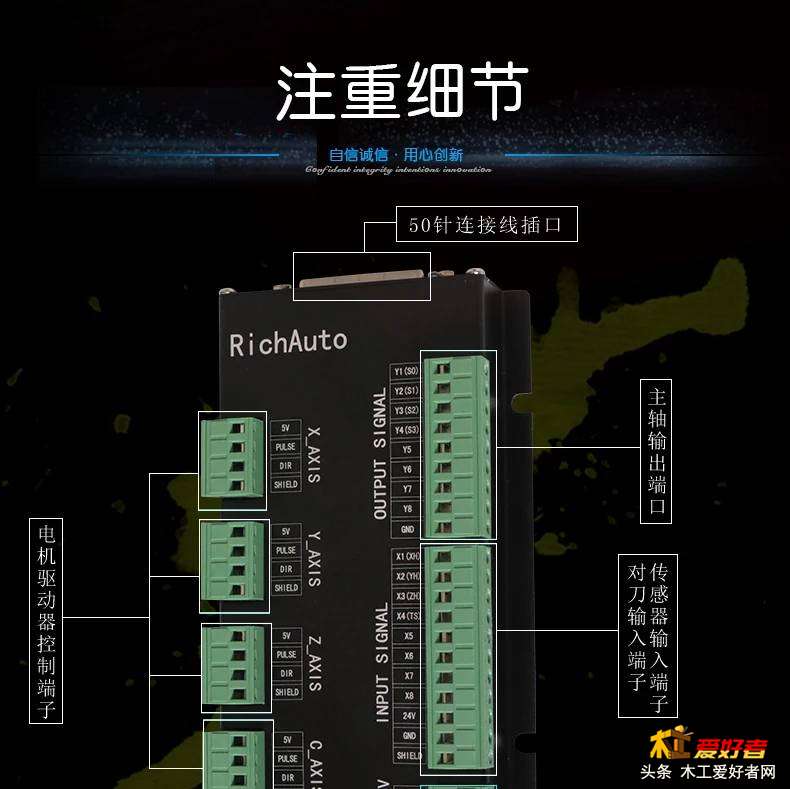

照着接
/ _7 u. M/ u" z4 ~' [1 ^+ w 160657uf3jc5vzfcju3v1v.jpg * Y% S1 P2 B: X0 Z/ X7 j
回复 支持 反对

使用道具 举报

 楼主| 发表于 2018-7-11 16:37:26 | 显示全部楼层
多谢,就是线多了,有点乱,接不来
7 K5 w1 T3 O' I; O4 a
回复 支持 反对

使用道具 举报

 楼主| 发表于 2018-7-11 16:39:21 | 显示全部楼层
rubio 发表于 2018-7-11 16:06
  a0 I+ f, o1 M( Z8 r& z" ]& N照着接
7 ]- M: K& i$ x
多谢,就是线多,有些乱,接不来# E# {! q; E# v' q
回复 支持 反对

使用道具 举报

发表于 2018-7-11 17:34:50 | 显示全部楼层
我可以帮你回答下问题8 `! X/ r% e  g% P3 q6 k/ j
回复 支持 反对

使用道具 举报

 楼主| 发表于 2018-7-11 17:49:16 | 显示全部楼层
zhongyihua 发表于 2018-7-11 17:34 * T9 y% p; O$ z+ Z5 ~( V+ W
我可以帮你回答下问题

$ n0 |- e" s9 W' P5 r4 b7 [多谢,怎么回答?我想要比较了解接线的,能够指导我接好
' M8 c0 C! Z2 w& e" r% D
回复 支持 反对

使用道具 举报

发表于 2018-7-11 18:01:30 | 显示全部楼层
一步步来,先接电机,你看到旧版的电机部分吗,5v的接回新版5v,然后p开头是脉冲线,D开头是方向线,对应接回新的,先这样接好三个电机先: J0 @  f, L( ]7 p% H# n
回复 支持 反对

使用道具 举报

发表于 2018-7-11 19:47:51 | 显示全部楼层
你以前的板子是3轴的啊. \; H1 q& L( f1 a& B
回复 支持 反对

使用道具 举报

 楼主| 发表于 2018-7-11 20:26:07 | 显示全部楼层
蒋东林 发表于 2018-7-11 19:47 . s5 g8 z! \6 y- }- ~
你以前的板子是3轴的啊
* W+ o% l9 p; `8 b/ Z
有的,假4轴
' ?7 B7 c6 t$ I* \+ t' Q
回复 支持 反对

使用道具 举报

发表于 2018-7-11 21:14:27 | 显示全部楼层
和我一样,我买来半月了只接了一部分线。3 W) ~( A, Q: z& D
回复 支持 反对

使用道具 举报

发表于 2018-7-11 21:29:00 | 显示全部楼层
兴波作浪 发表于 2018-7-11 21:14 ) U( K/ h! m) {- f5 \; n
和我一样,我买来半月了只接了一部分线。
8 t* G( `( M% L( h! s
其实很简单啊,能接好的6 \, C5 |2 E: c% l0 {
