请教各位前辈，如何在圆柱体快速打斜孔

一块六角七 · 发表于 2018-7-9 13:47:26

爱咋咋发表于 2018-7-9 13:38
! U7 }7 |4 ]+ Z$ \. W3 {" S2 ?打孔的角度大概多少普通麻花钻切削刃的角度一般为135度

需要45度

一块六角七 · 发表于 2018-7-9 13:49:41

滴唉歪发表于 2018-7-9 13:42
h: Q1 N9 S' }5 Q8 z6 m# `- D4 u先打90度，打一点，有钻头大深就可以，然后斜着打。

这样可以，，不过作业效率不是很高

一块六角七 · 发表于 2018-7-9 13:50:09

摆渡行者发表于 2018-7-9 13:41: `6 v; O: B1 u4 V! j( `$ T
把斜孔器的平面底面，整成圆弧形，可以靠在圆柱上面

恩恩，这个方法应该可行

一块六角七 · 发表于 2018-7-9 13:50:38

芒果叶发表于 2018-7-9 13:39& m0 x) ]0 P. y I8 q
所谓模具就是个定位器，结合实际自己设一个就好了，难度又不高

好吧

爱咋咋 · 发表于 2018-7-9 13:50:48

多粗的木头钻多粗的孔钻多深

滴唉歪 · 发表于 2018-7-9 13:53:51

一块六角七发表于 2018-7-9 05:49
1 {: ~- {$ I6 y3 x这样可以，，不过作业效率不是很高

自制定位器

一块六角七 · 发表于 2018-7-9 13:55:22

爱咋咋发表于 2018-7-9 13:502 X! m" i" ~* ?6 L' G* q) |& T
多粗的木头钻多粗的孔钻多深

原料4.5CM，，钻2CM的或小一点点的斜孔，，相当于孔是1.5-2CM，钻2.3CM左右

爱咋咋 · 发表于 2018-7-9 13:56:41

一块六角七发表于 2018-7-9 13:55 $ g7 }0 C% y5 q% `: [ z9 k
原料4.5CM，，钻2CM的或小一点点的斜孔，，相当于孔是1.5-2CM，钻2.3CM左右

用麻花钻还是开孔器有台钻么

爱咋咋 · 发表于 2018-7-9 14:09:50

这样应该可以

爱咋咋 · 发表于 2018-7-9 14:11:46

一块六角七发表于 2018-7-9 13:55 5 h5 Q! Y" p+ P u( t, x
原料4.5CM，，钻2CM的或小一点点的斜孔，，相当于孔是1.5-2CM，钻2.3CM左右

大批量的话这样挺方便快捷

xiaojiaolver · 发表于 2018-7-9 16:31:42

一块六角七发表于 2018-7-9 13:27
% `; h) q2 ?3 n2 J( C, s0 a0 D前辈，能画一个草图吗？

大概就是这么个意思，关键就是切个V型槽，把圆棒转化成方棒，然后就好办了。

如果打孔角度是45度，那就把一端抬高，形成45度斜坡就行了。

只是个示意，其实上面一般也可以不要，总之只要夹持稳定，注意安全就行。

幽梦 · 发表于 2018-7-9 16:33:46

台钻上平口铣钳，夹住打

师兄1968 · 发表于 2018-7-9 16:41:56

不清楚一个圆棒要打多少个斜孔？要打多少个圆棒？
换个思路，找两根抽屉滑轨两块木板，做一个45度滑台，电钻固定在滑台上，圆棒平躺台面，两边钉木条帮助圆棒定位，上下滑动电钻就可以打斜孔。打完一个孔，移动或转动一下圆棒再打下一个孔，效率比较高。

xiaojiaolver · 发表于 2018-7-9 16:48:57

一块六角七发表于 2018-7-9 13:27( E+ e4 X3 z U4 w# y4 J
前辈，能画一个草图吗？

一种更简单的方法

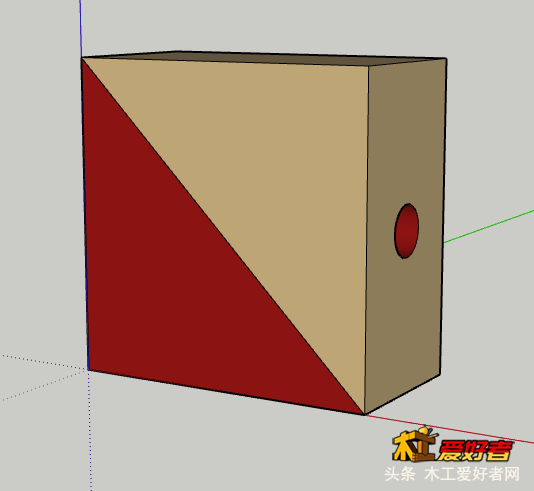

找一块截面是正方形的料，侧面垂直90度打孔，孔径就是你圆棒的直径。

沿对角线切掉一半（图中红色的部分）。

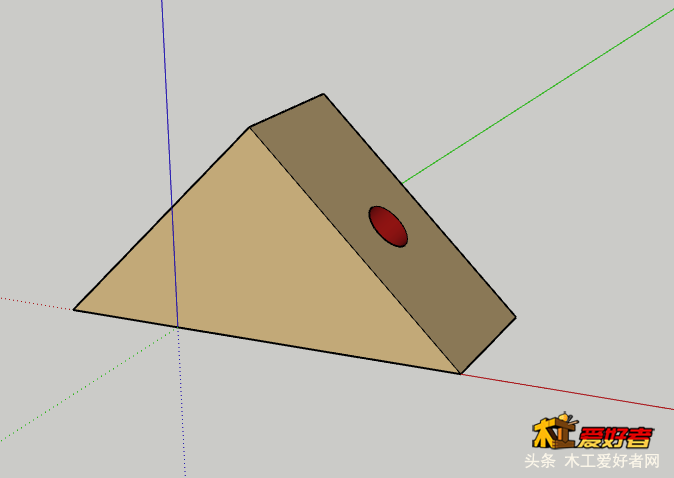

把切出来的那边朝下，固定在台钻平面上。


这样就可以了，圆棒从右侧插入，钻头从三角形左侧垂直台面打孔，这样就是你要的45度斜孔，

只是之前要做几次试验，确定一下圆棒插入的深度。

一块六角七 · 发表于 2018-7-9 17:22:00

xiaojiaolver 发表于 2018-7-9 16:48$ B+ f. `9 Z( C! e7 O. c- l+ c' H6 m
一种更简单的方法) s c% w" K6 ]! c
! p+ ]) J9 _% ~
找一块截面是正方形的料，侧面垂直90度打孔，孔径就是你圆棒的直径。

这个图，画得好
