请问如何校准XYZ轴精度?

Allen陆

zjo007 发表于 2018-6-25 18:21
: o. y: I( Q3 e7 j0 g不是别人装B，是你开始就装B了！！

* P0 {5 w8 k+ N你的USB千分表怎么样的，放图看看。

谢谢，原来是垫高块，都是贴吧网友给的链接，淘宝搜索搜不到，搜索垫高块

zjo007

你自己做的那机器用不着校准。。。。还买那么贵的寻边器。。。。

一定要校的话，就买个百分表，一个方尺或平尺

dragontiger

Allen陆 发表于 2018-6-25 22:53
* K# W! \6 R3 o2 \. N, o; I  O2 G谢谢，原来是垫高块，都是贴吧网友给的链接，淘宝搜索搜不到，搜索垫高块

: U- `+ V4 e, ~6 g; I好像叫厚薄方规吧，曾经弄了一套几十件的，好多时候用来垫车床车刀的
与其花钱在表上不如直接一步到位买台好机器省心。

7 s/ G! R$ n9 w4 V1 n, p2 n

2 p0 k4 }$ f& }) y0 F' O

Allen陆

dragontiger 发表于 2018-6-25 23:12
好像叫厚薄方规吧，曾经弄了一套几十件的，好多时候用来垫车床车刀的
与其花钱在表上不如直接 ...

我什么都喜欢自己做，家里装修，水电，汽车保养维修都是自己干的，自己干学到知识成本又低，还又很多工具，买最好的工具都比请别人干便宜啊
/ Y$ r/ Z" A  m3 X% }' V1 g$ X3 I

Allen陆

zjo007 发表于 2018-6-25 23:04
- ]; }4 {" @' \你自己做的那机器用不着校准。。。。还买那么贵的寻边器。。。。

一定要校的话，就买个百分表，一个方尺 ...

9 k8 {# q8 f2 e方尺和平尺是大理石的那种吗

dragontiger

Allen陆 发表于 2018-6-26 10:29
& h  ~) B  h) X& q9 J: s; {我什么都喜欢自己做，家里装修，水电，汽车保养维修都是自己干的，自己干学到知识成本又低，还又很多工具 ...

, W* x+ T5 Y9 K; C6 S7 Z这个我也认同，能自己做到就自己做。只是有时候真没那么多时间。
$ f4 v$ `4 W& x+ L; F+ c# C

q1251542554

已经全部安装完了才想起来要校准精度，不知道还有什么意义，既然是要学习就应该挺有虚心学习的样子，

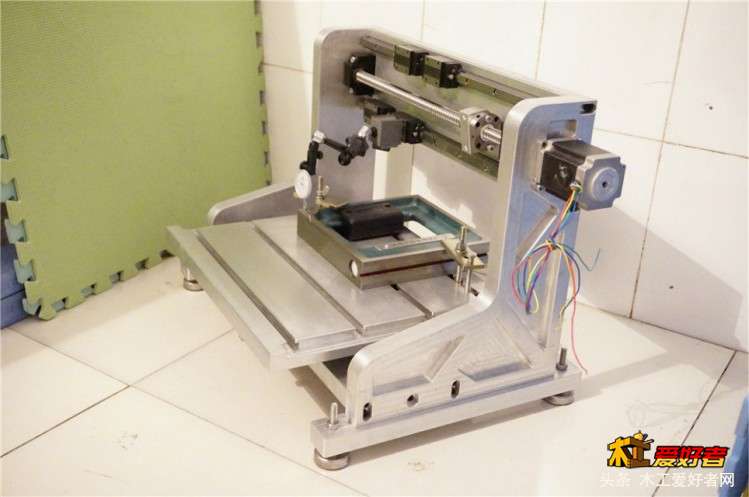

4 I1 `9 ]- o* \  h看楼主也是个说干就干的实干家，起码比很多嘴炮键盘侠强多了，给两张图参考一下吧

- G* T; }4 q- }& O8 [


  W. C- z' h8 s1 H1 A
" {4 f3 B3 o; n  ^
1 E4 L; |, k- i  V/ k7 G$ F1 L

Allen陆

q1251542554 发表于 2018-6-26 12:08
7 Z- u* p& ^! P) {已经全部安装完了才想起来要校准精度，不知道还有什么意义，既然是要学习就应该挺有虚心学习的样子，
$ x7 r8 Y1 Q# K( o6 o# N( L$ W: \& t9 H看楼 ...

: ^+ p& q( K: M; i你这个是杠杆百分表吗?我的千分表表头不能弯曲
4 Y* O6 N+ ~/ B4 l* n& Y# K9 `

q1251542554

Allen陆 发表于 2018-6-26 20:18
6 R0 R9 m' t' w你这个是杠杆百分表吗?我的千分表表头不能弯曲

) A$ J5 h/ ^7 |; g; v& @图片上那个是杠杆表，不能弯曲可能是伸缩式的，也可以用，恕我直言，你买的那些精密量具放在你那台机器上完全是暴敛天物，就是国内正规机床厂的产品都配不上那种级别的量具，要知道分辨率越高量程就越小，很有可能你的机器误差已经超出量程 了，怎么调？淘宝上一百元以内的量具足够diy的机器使用了
* s( P. |! M9 N- e' i, Y调试方法
  n% \" x* D- h0 y& N
- b$ t$ F2 R0 x$ d3 M3 {
   3

( v3 X: H6 j) k7 F* w& x0 s4 k

Allen陆

q1251542554 发表于 2018-6-27 10:31
3 a+ n5 f( O4 U/ l图片上那个是杠杆表，不能弯曲可能是伸缩式的，也可以用，恕我直言，你买的那些精密量具放在你那台机器上 ...

# d* g2 P3 s! s5 |- d是伸缩式的,千分表量程0～50mm的,百分表是便宜100多就行了,我这套千分表买了1400多,有没有人收,还没用过

Allen陆

q1251542554 发表于 2018-6-26 12:08
已经全部安装完了才想起来要校准精度，不知道还有什么意义，既然是要学习就应该挺有虚心学习的样子，
看楼 ...

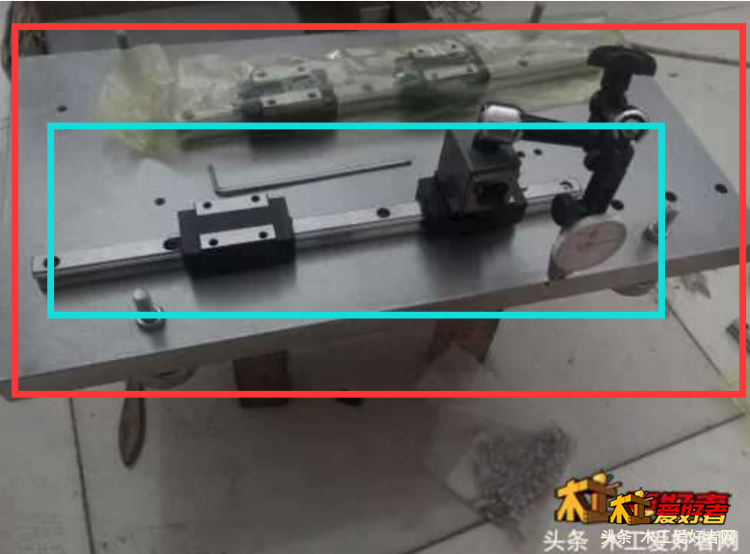

- Y1 v6 i5 d$ W6 }4 B你这个红色框是铸铁的方尺吗?方尺打了孔固定了方轨然后百分表吸在滑块上来回移动测试方轨的精度吗?
1 y( r0 v5 \, U' k  `5 `

zlp88000

Allen陆 发表于 2018-6-25 14:51
有没有人说点实际的啊,难在有些人装b还不告诉你答案。

% |1 N1 \- Z8 x' C. x$ ihttp://www.cncfans.com/forum.php ... =%E5%9E%82%E7%9B%B4
5 Y* f% r* u" l( H/ z
https://www.bilibili.com/video/av23562224/?p=2&t=102
3 e- L8 y& c/ ]6 x7 j6 i  }
+ K+ {4 p- c) a& X$ F8 i原理大致相同。。。
! D* \: D' L' o# x7 [( S8 d6 a% r自行理解。。主要是你得有個  精確的基準檯面。。通常 這個東西叫。。。
9 D& D9 B$ {) J; i' B8 w; K# O4 _& T) \* f
% v! T+ l9 y8 Q. }2 G精密大理石平台。。。刃具 量具 公司都有賣。
" j$ m) W- n* H+ {* n7 N

Allen陆

q1251542554 发表于 2018-6-26 12:08
3 `3 p6 {. J6 g! S* Y& A已经全部安装完了才想起来要校准精度，不知道还有什么意义，既然是要学习就应该挺有虚心学习的样子，
看楼 ...

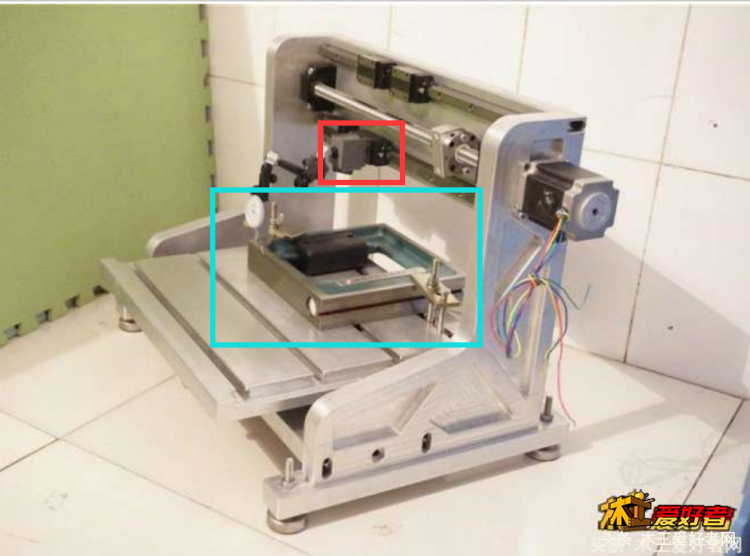

# @$ c7 [& H/ L; s* O" ?这个蓝色框也是方尺吗?请问下你是怎么确保方尺在台面上水平的,用的水平仪?还有我看红色框百分表在测试X轴的水平精度吗?百分表打在方尺侧边,那你是如何确保方尺的侧边的平行度的,确保方尺没有倾斜摆放呢?
. Q: b' [! r8 ]

q1251542554

Allen陆 发表于 2018-6-27 14:57
这个蓝色框也是方尺吗?请问下你是怎么确保方尺在台面上水平的,用的水平仪?还有我看红色框百分表在测试X轴 ...

! c, r6 B: d6 W0 ?; k这个叫框式水平仪，他的四个边是互相平行垂直的，可以代替方尺使用，
9 G( D5 ?* d& D, O( U; R先打Y轴，打好之后把水平仪固定住，再打X轴，调试XY垂直，其他轴方法类似，就这样

; q. T( @' f- l, N5 r, A5 ?

q1251542554

Allen陆 发表于 2018-6-27 14:50
你这个红色框是铸铁的方尺吗?方尺打了孔固定了方轨然后百分表吸在滑块上来回移动测试方轨的精度吗?

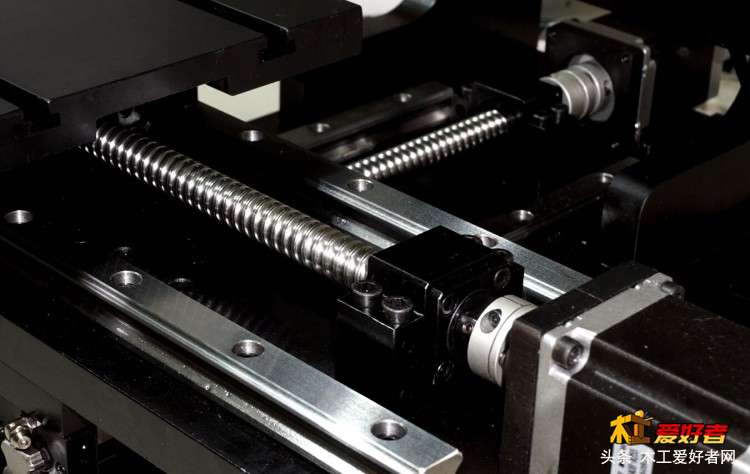

方轨出厂时是允许一定程度弯曲的，主要靠安装时的调试来保证精度，你可以看下厂家的安装手册，上面写明了安装条件和安装方法，怎么调试都有介绍，所以那个帖子里大家一看你的机器就直接断定精度不怎么好了，也不要往心里去，毕竟术业有专攻，不懂就要学，
这张图片里，下面那块铁板是机器的底板，百分表打的那个侧边是磨床精加工过的，作为整个机器的基准面，第一条导轨安装的时候以这个边为准，确保第一条导轨的直线度，装好之后，另一条导轨以第一条导轨为基准安装，确保两条导轨平行，这样一个轴就装好了，这样的调试是安装时就要进行的，所以我说你装完了再调试意义就不大了，两条导轨不平行跑起来磨损很大的，这是最基本的了，还有为什么我一直说在铝型材上安装导轨是没有意义的，这里再给你一张图，看下厂家对导轨安装面的要求

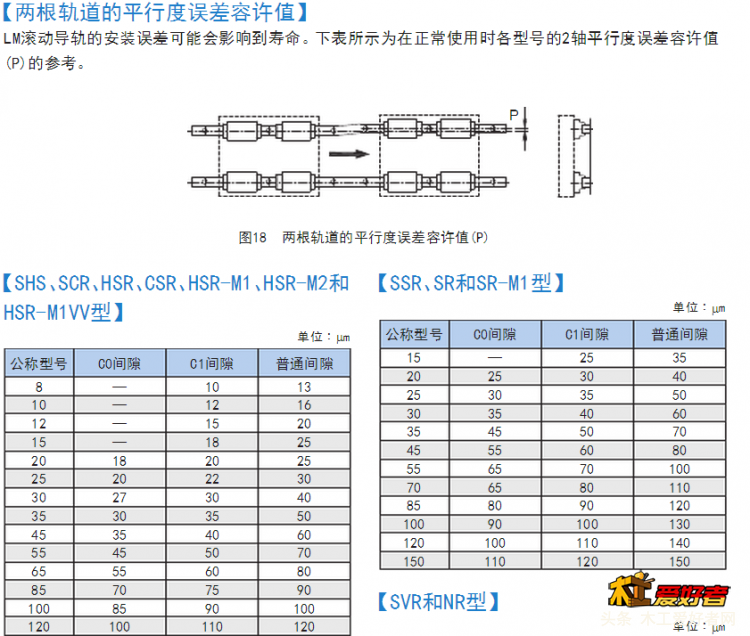

这个是日本THK的产品手册里的数据，国产导轨可能要求要低一些，但装在铝型材上是肯定不行的
