自己设计了一个三合一打孔定位器，专门用来做板式家具的

朝朝暮暮～ · 发表于 2018-6-23 16:16:00

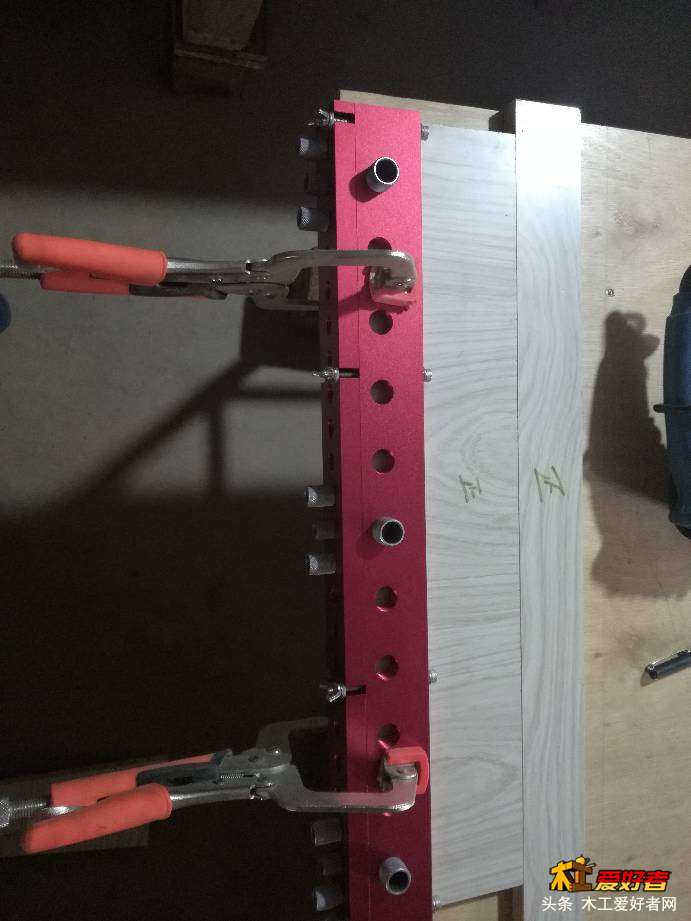

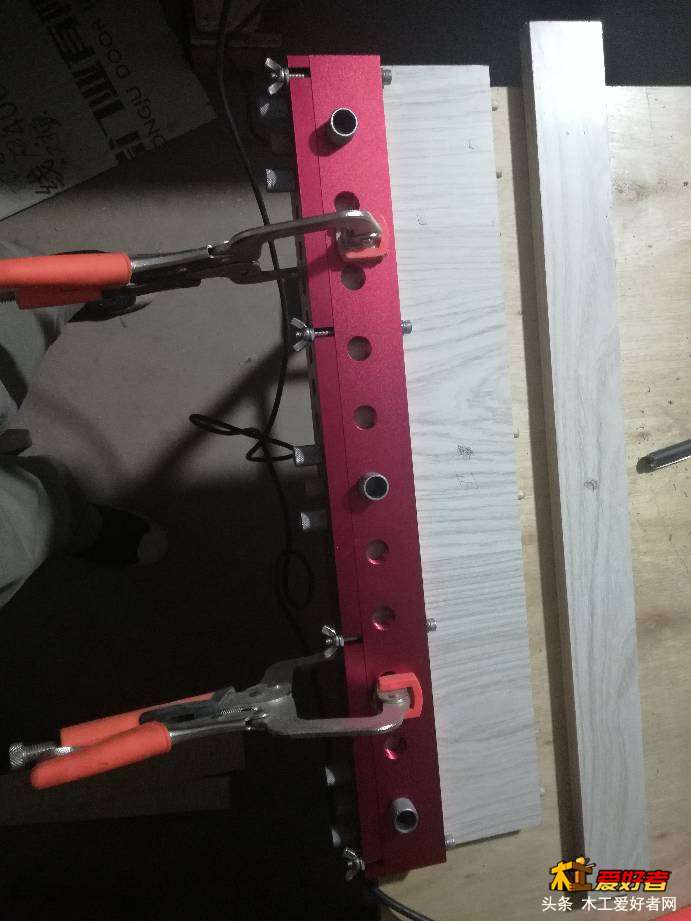

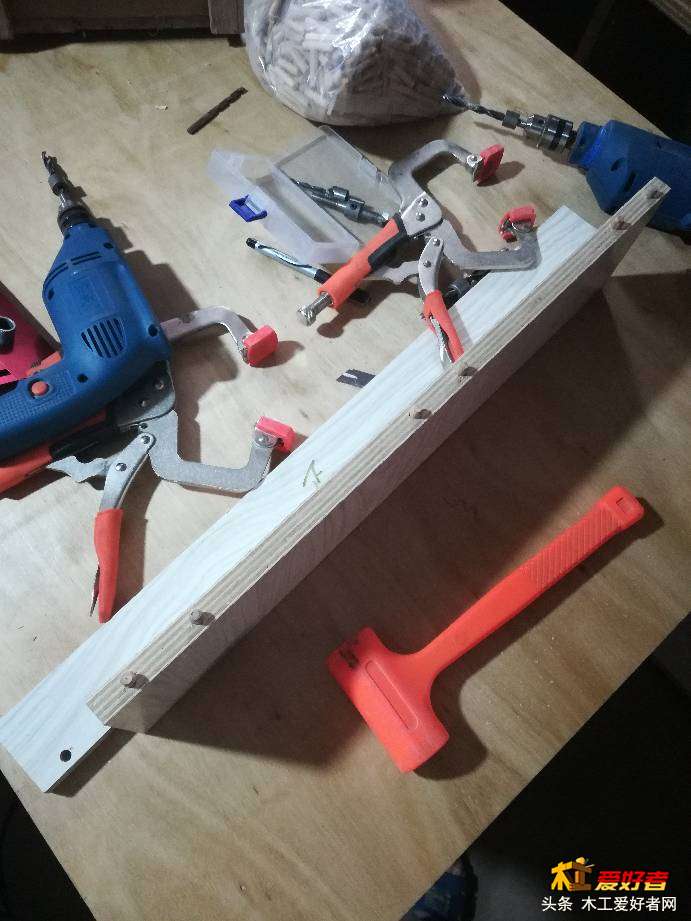

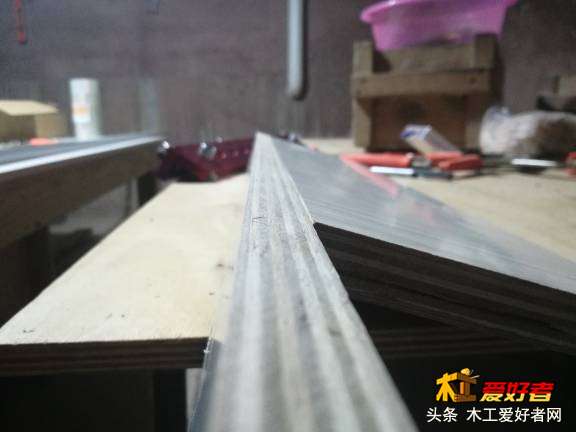

主要看看四角拼接处的情况怎么样，就只打了圆木榫的孔位，打了标记的一面接口平整，另一面有1mm左右的高度差

朝朝暮暮～ · 发表于 2018-6-23 16:37:30

因为设计这个定位器时首先考虑的是17mm厚的板子，对齐的话打孔位置就刚好在板子中间，现在实际板厚17.5mm，另外定位器也厚了0.2mm
实际打孔位置17/2–0.2＝8.3mm
17.5–8.3–8.3＝0.9mm
所以现在有1mm左右的缝

朝朝暮暮～ · 发表于 2018-6-23 16:41:26

（17.5–17）/2+0.2＝0.45mm
所以现在打孔器上调0.45mm就行了，理论上是这样，但实际操作有点难，这下有得忙了

gzwuke · 发表于 2018-6-23 17:41:14

朝朝暮暮～发表于 2018-6-23 16:16
0 `9 r) J. y$ C* F/ ?3 Z$ W主要看看四角拼接处的情况怎么样，就只打了圆木榫的孔位，打了标记的一面接口平整，另一面有1mm左右的高度 ...

首先，自己设计，精神可嘉，其次，东西看起来工艺，质感还不错。
后边说问题，这其实就是铝板钻孔后用螺栓固定的吗？对于你来说，设计算自己的，不入成本，900真太不值了，对其他人来说，一些便利性，诸如适应板厚的调节，定位限位辅助类的细节也没看到，900元，真太不值了。

其实你测试用的这两块板子就能做一套这个，要求也就是钻孔定位要垂直且准确，然后可以逐步把想法往上加，等各方面比较方便完善了，再找厂用好材料定制也不迟。

木友瓜瓜 · 发表于 2018-6-23 21:51:31

朝朝暮暮～ · 发表于 2018-6-23 23:23:01

这两天小宝喉咙不舒服，和大宝之前得过的一样，很疼吃不了东西，折腾到现在

朝朝暮暮～ · 发表于 2018-6-23 23:25:41

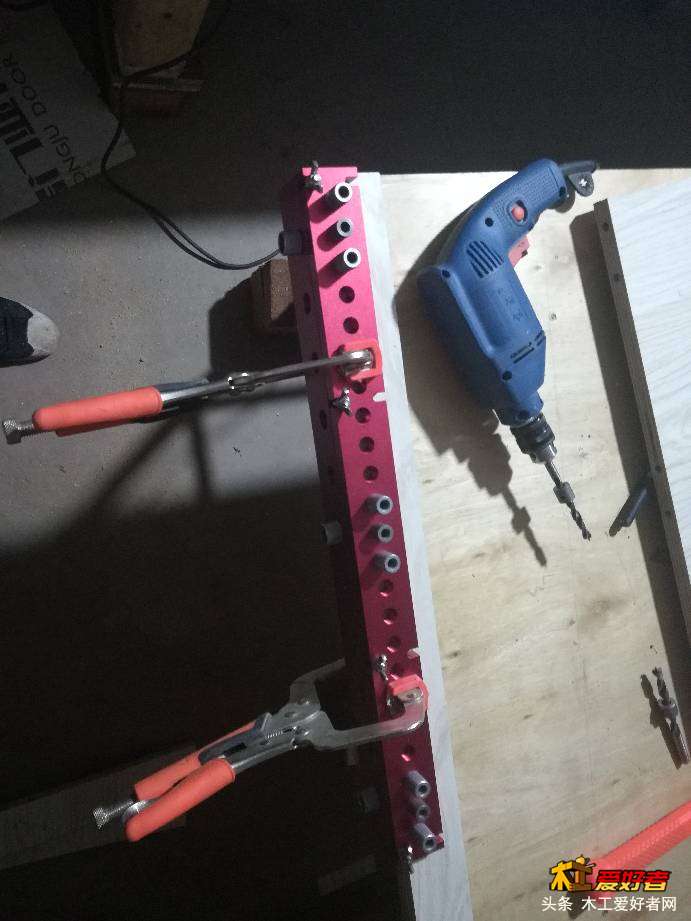

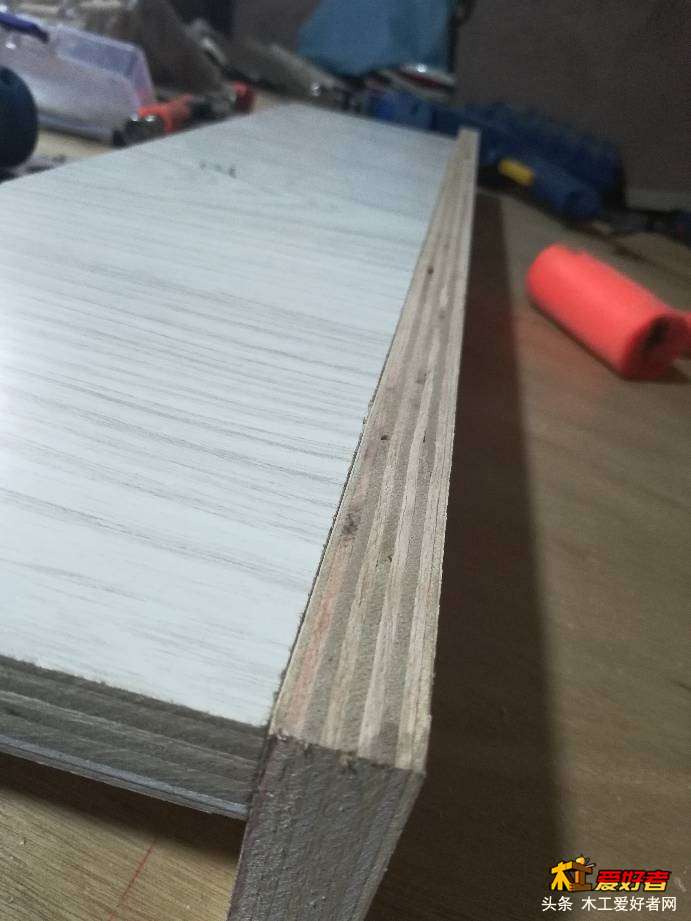

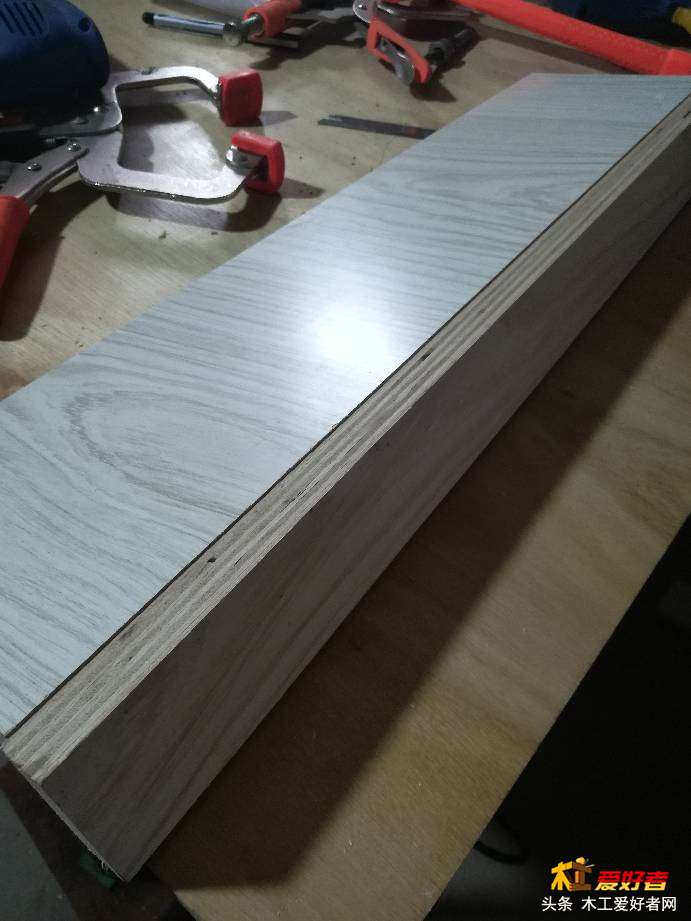

重新调试了一下，正面平整，背面还有一点点凸起还需调整，不过暂不调整了，因为今晚接到一个新活儿，板厚还不知道

朝朝暮暮～ · 发表于 2018-6-23 23:28:34

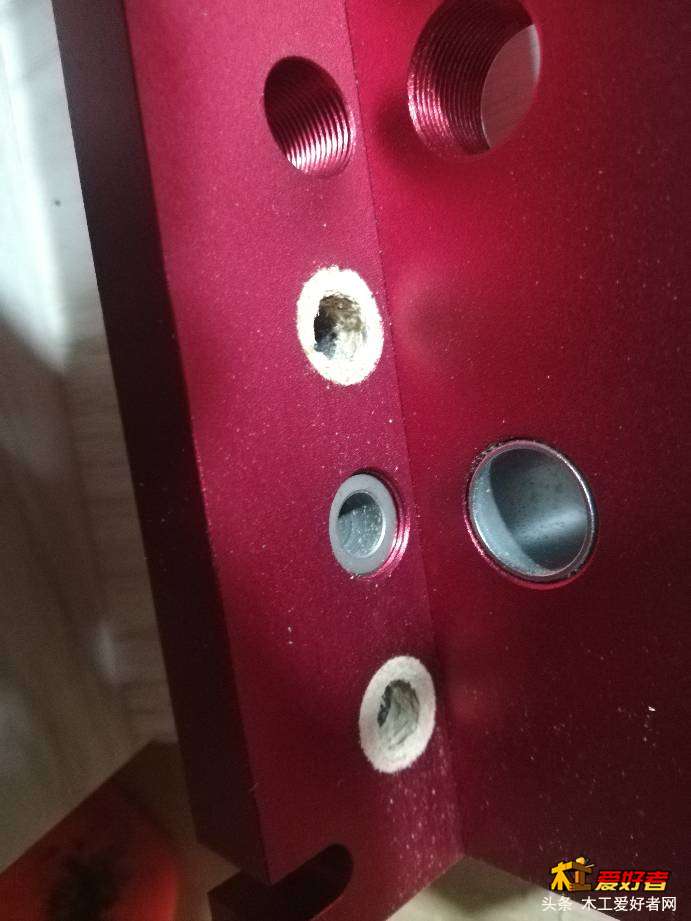

另外发现一个问题，吴老板家的钻套丝牙那里不够长所以有木屑堵在那里

朝朝暮暮～ · 发表于 2018-6-23 23:38:54

gzwuke 发表于 2018-6-23 17:41 3 v: |& @% \* G8 {) E. Q6 a
首先，自己设计，精神可嘉，其次，东西看起来工艺，质感还不错。6 G, b- _! Z0 h, t3 E
后边说问题，这其实就是铝板钻孔后用螺 ...

其实之前我就用45#钢做过一个了，但太笨重了，钻的孔大了一点导致精度不怎么好，四角接头总有一点凸起，而且只做了2条，预埋件那个没做，使用起来很麻烦，而且那个硬度不怎么高，不保养还容易生锈，做了一些柜子后精度更差了，所以才重做了这个

gzwuke · 发表于 2018-6-23 23:57:20

一个建议：
在两头各加一个可转动的限位块，放下来时，可用于快速靠紧板边来定位，不需要小心对齐板边。在其它同类工具里，有用插销插到孔里来做定位销实现这个功能，比如吴新的，那么做也挺好。

朝朝暮暮～ · 发表于 2018-6-24 00:16:49

gzwuke 发表于 2018-6-23 23:57
- e# G: v$ S4 b. Z" T0 z# A. ~4 {一个建议：' M4 H8 m3 g, t* F1 P$ g$ ]
在两头各加一个可转动的限位块，放下来时，可用于快速靠紧板边来定位，不需要小心对齐板边。在 ...

谢谢你的建议，正式打孔的话，我是在旁边放一个靠山，板子和定位器靠过去就行了，你说那个之前没有考虑
