马蒂斯开榫机终于成形了

漫步者196

qiang2341 发表于 2018-6-19 08:50
说实话，这个2010版的有不少不合理的地方，尤其是对位最不方便，比如模板定位。不过最新的2018版倒是有改进 ...

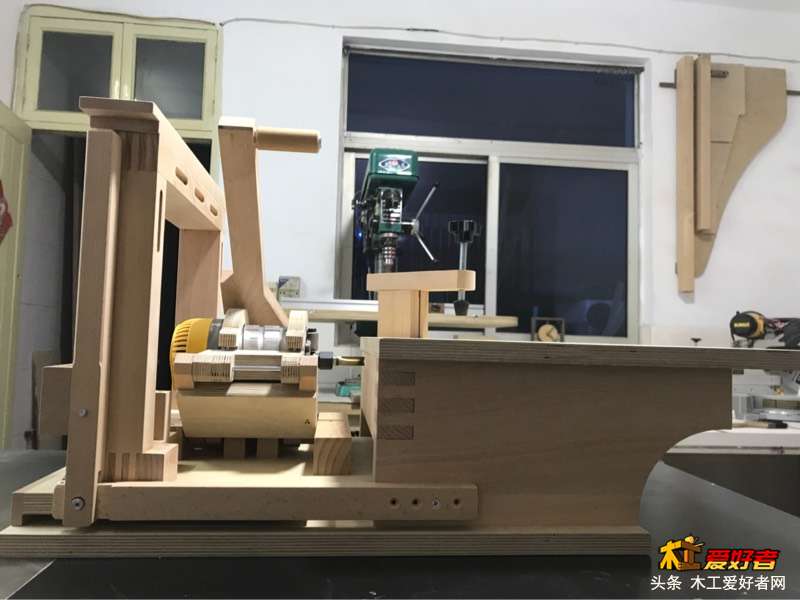

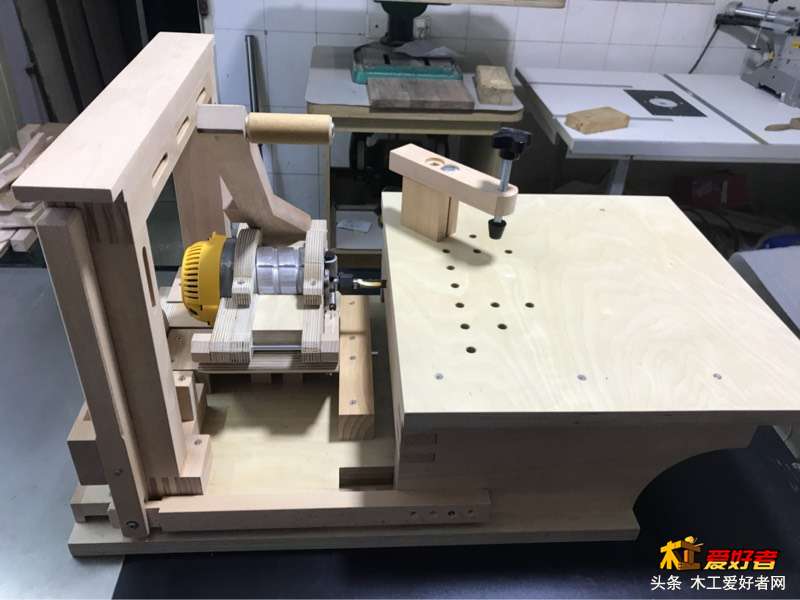

拍完照后发现了这个问题，是我装反了，又重装了一下，至于精度控制，首先所的连接轴我比图纸上加粗了一毫米，用的6的硬光轴，其次，连接孔用的都是6.1的钻头两边对开以确保同心度，再者所有的定位螺丝孔能上台钻尽量上台钻，以保证位置准确，上螺丝时要么夹紧再上，要么瞬间胶胶一下再上，以避免移位，至于开榫时定位麻烦的事情我也有所考虑，是有些拿不准，大师能否提供下解决思想或解释下2018版的解决办法，多交流才能多进步，万分感谢
6 R. U- `, V  f, s

学徒在路上

我就想看一下开出的榫头效果如何

qiang2341

漫步者196 发表于 2018-6-19 14:53
5 ~4 J/ r" E* a5 n0 l拍完照后发现了这个问题，是我装反了，又重装了一下，至于精度控制，首先所的连接轴我比图纸上加粗了一毫 ...

0 f7 |0 C7 Y2 _9 K2 P新版的可以看下他的官网，一看就明白了。基本思路就是把木质版的尽量向金属版看齐
比如仿形轴是可以移动的，架子上下可移动，模板做上对中点，这样用起来就方便点
- M7 a9 e* O$ r' m* w4 J2 r+ r

骆驼DIY

厉害了

sunjzh

做的很好，代价也大，这多层板好贵。

漫步者196

之秋 发表于 2018-6-19 09:24
7 v1 z1 ]' f- a5 L感谢分享！楼主的动手能力极强 但凡是活动节点的部件，木料材质制作，其精度和持久性都有限。钳 ...

+ V+ p' v& h1 F* P& u观点我是认同的，但木材本身的特性就会随环境湿度的变化而有一定的形变，我做的这个开榫辅助本身也是服务于木材的，所以精度上应该足够胜认了，因为我在此之前做过另一个开榫辅助，这次这个马蒂斯的所有榫接部分基本都依靠它完全，精度太高，以至于配合太紧，只能重新再开一遍，所以就我目前的开榫经验，普通木材特别是软木的充许误差应该在20丝以内，而做这个马蒂斯时，我把机器调校的误差都控制在10丝以内的，所以做得既慢又累，再说了，误差这东西永远存在，无法消除，只能减少，金属因为其刚性比木材强精度是有所提高，但也要相应的高精度机器与之配合才能呈现，就家用的diy级别的工具是很难实现的
- Q, R1 O/ b, }$ m3 t0 x9 o2 |& q

qiang2341

漫步者196 发表于 2018-6-19 23:20
9 n! g! j+ n9 ?* y% F观点我是认同的，但木材本身的特性就会随环境湿度的变化而有一定的形变，我做的这个开榫辅助本身也是服务 ...

我想这位师傅提到的精度主要指的是耐久度，摆在那里是没什么，但是这机器是要经常旋转活动的。我有个建议，传动部分加轴承，总共不到20个，不到20元就能搞定

漫步者196

qiang2341 发表于 2018-6-20 09:43
' `2 L6 l+ }4 N) Y4 f' }: ~我想这位师傅提到的精度主要指的是耐久度，摆在那里是没什么，但是这机器是要经常旋转活动的。我有个建议 ...

好想法，全部换成石墨烯轴套
. a1 Z2 [3 X* |

漫步者196

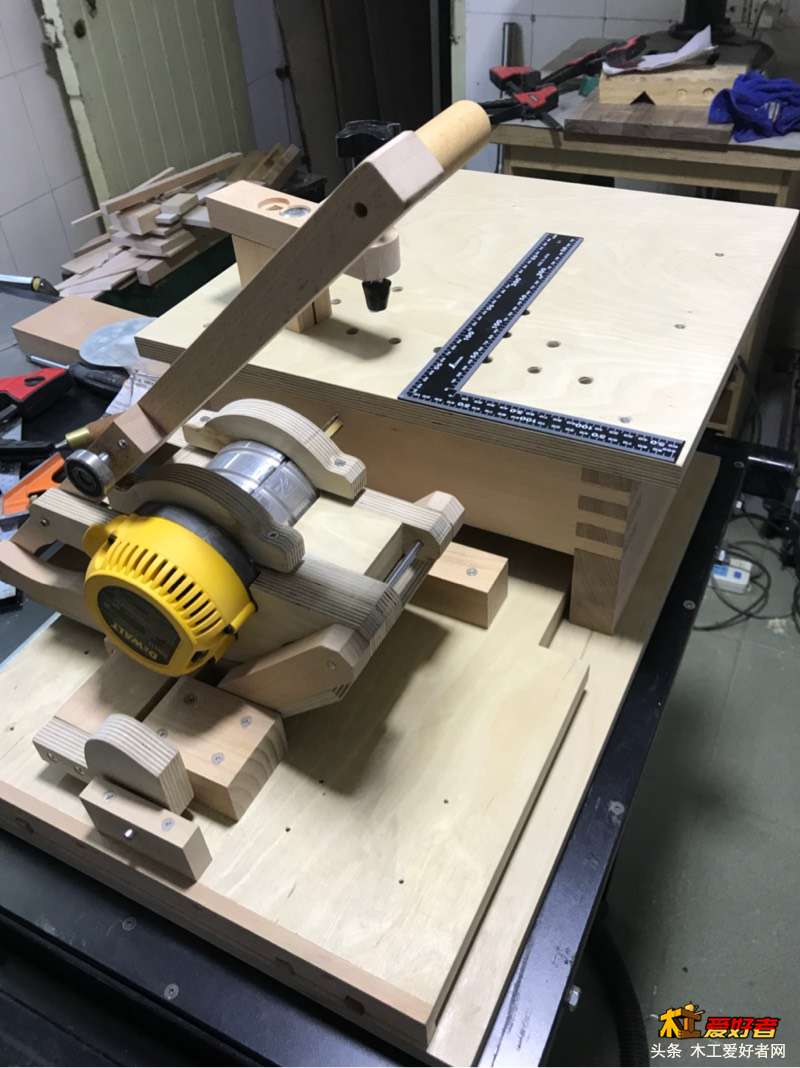

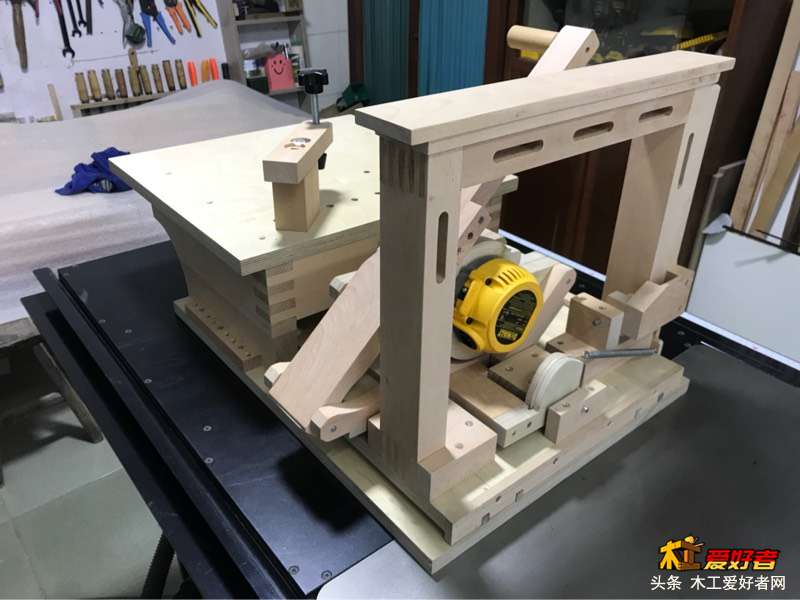

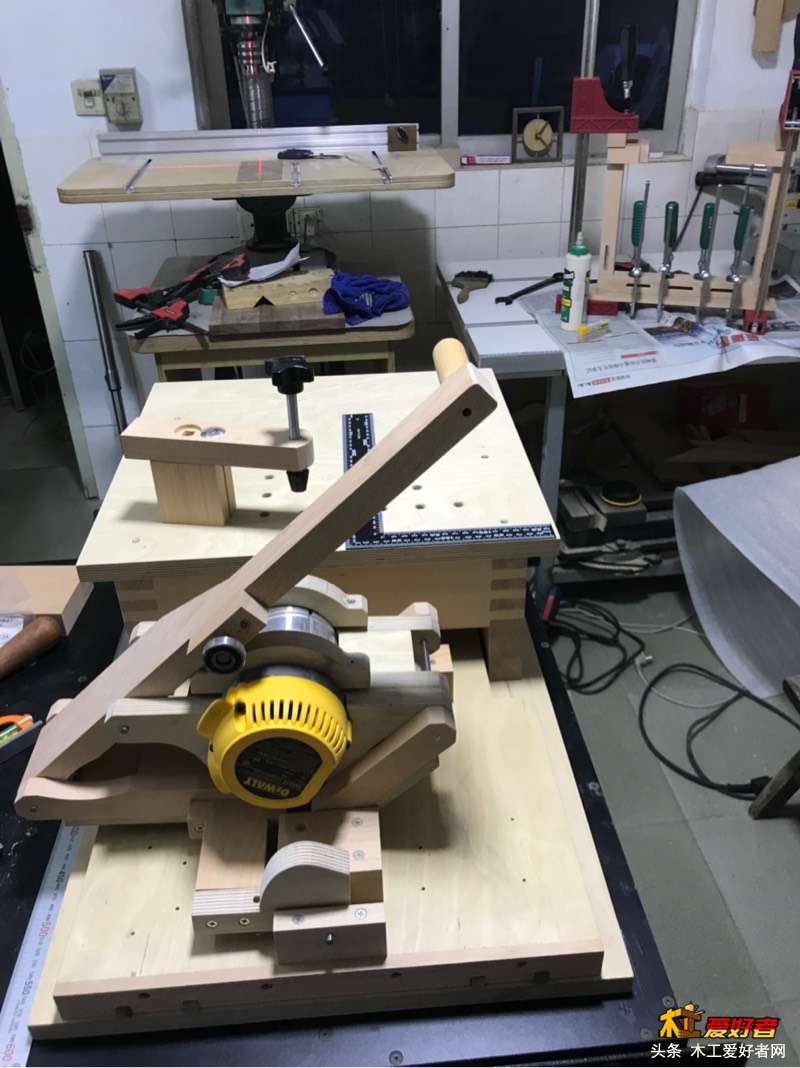

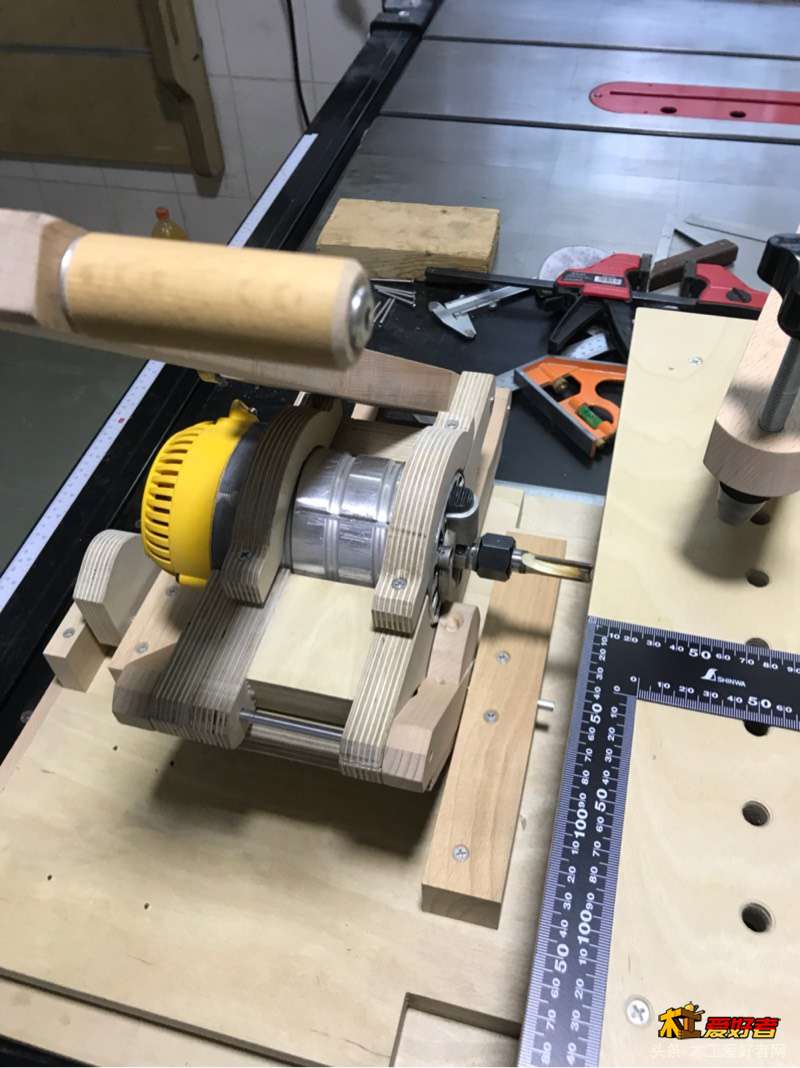

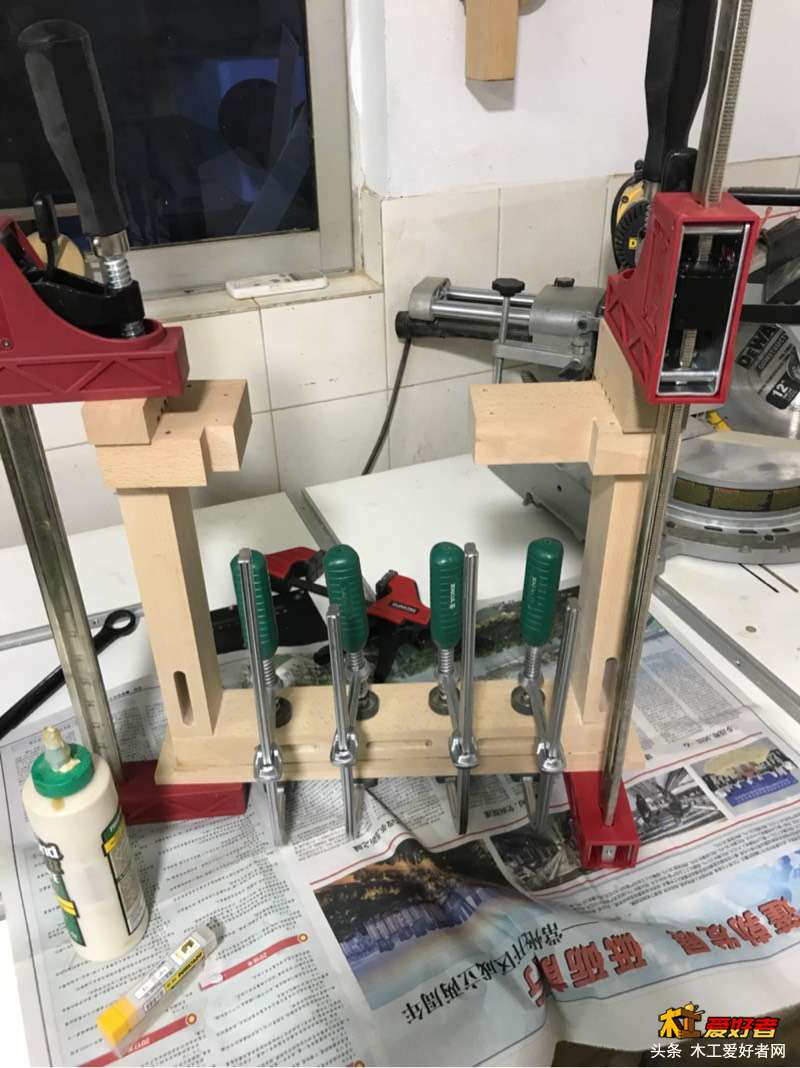

操作台与机头的垂直度很好，摇手从左到右的平行度也调整好了，龙门架也最后一步了，明后天可以开机试车了
! {, C( v# C* V

; E: p2 I% Y- h/ T3 o: l, z- `1 d, [2 h4 f8 e
2 p2 O- o5 o) u
! l! L  w1 Y: N6 J# {$ c  ~2 D# z

happyjake

漫步者196

，


, V2 B2 ~7 S5 j/ e5 r
6 }  L8 i5 e5 j% j. m

6 o: _6 ]2 L* j* z. H. Z

llyong887

漫步者196

qiang2341 发表于 2018-6-19 08:50
说实话，这个2010版的有不少不合理的地方，尤其是对位最不方便，比如模板定位。不过最新的2018版倒是有改进 ...

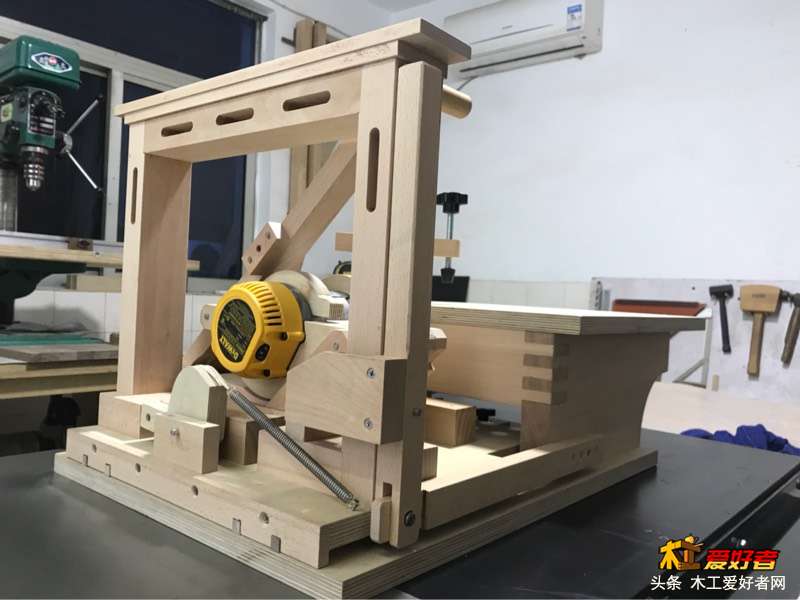

请教一个问题，弹簧的实际作用是什么，我开始用的0.9粗90长的，感觉力量太小，又买了两根1.2粗100长的，手拉不动，不敢装，怕把螺丝拉掉了，所以问一下弹簧是仅仅起到省力的作用还是要让主轴腾空起来
9 Y; e3 B& t6 V  q' Q

qiang2341

漫步者196 发表于 2018-6-22 16:16
请教一个问题，弹簧的实际作用是什么，我开始用的0.9粗90长的，感觉力量太小，又买了两根1.2粗100长的， ...

( e- t  M0 y  C! H弹簧就是让你在运行时候，轴承向模板方向用力，使轴承紧贴着模板的边缘走。不然容易铣到不需要铣的地方，或者很麻烦才能铣到需要铣的地方。

34765852

好像某宝有铝合金制作的马蒂斯
