四轴加工A轴转动问题~

yzb.

旋律飞翔 发表于 2018-6-19 22:20
谢谢关心，问题已经解决了，重装系统重装mach3，然后就好了~

! u4 @# J3 R5 Y+ X& ]2 [那就好

game小鲁班

旋律飞翔 发表于 2018-6-19 22:32
还在研究中，现在只确定是导动面的问题，还在研究导动面的制作要领，怎么能看出来导动面合适不合适~

( D+ D0 m5 h+ L" ^8 o) ?昨天研究了一天，重新做了差不多七八次，还是有那个问题，明天有空在研究研究，估计是把问题想的太复杂了，所以驱动面估计搞得太复杂了不行

大赢家001

旋律飞翔 发表于 2018-6-19 22:18
谢谢关心，问题已经解决了，重装系统重装mach3，然后就好了~

一、直线投影精加工，出参考线，在犀牛里出曲面，调整曲面的方向。二、  精雕分线段然后双向蒙面也可以制作曲面。三、 还以一个就是论坛里那个另类曲面的做法用精雕6.0以上版曲面等绞线，在单向蒙面。这几种方法针对复杂的图形都是断线。 看过一个视频线上捕捉描线闭合。 另外你的那个精雕5.5 3D版可以调整模型、补面等。以后互相多交流，我也是刚学一段时间。

旋律飞翔

game小鲁班 发表于 2018-6-19 22:36
$ \3 W+ v2 x9 N9 u: ]  r昨天研究了一天，重新做了差不多七八次，还是有那个问题，明天有空在研究研究，估计是把问题想的太复杂了 ...

嗯，反正导动面制作很有讲究，特别是比较复杂的模型，太细致了不光滑不行，太光滑了没有细节轮廓也不行，离模型太远了不行，太近了也不行~

旋律飞翔

大赢家001 发表于 2018-6-19 23:02
一、直线投影精加工，出参考线，在犀牛里出曲面，调整曲面的方向。二、  精雕分线段然后双向蒙面也可以制 ...

嗯，我现在主要就是用第一种方法做曲面，也可以直接在犀牛里根据模型做导动面，但是复杂的模型掌握不好，做出来的曲面看着挺好，就是出来的刀路会有走刀不正常的地方，具体问题看我之前的帖子，上面有图，现在只知道是导动面造成的，但是具体是导动面的哪个方面造成的，还没研究出来~还有，我好像记得看过一个教程是用Zbrush做的导动面，我还没学会怎么用Zbrush做，学学看看用ZB做出来的会不会避免这种情况~

大赢家001

旋律飞翔 发表于 2018-6-19 23:09
嗯，我现在主要就是用第一种方法做曲面，也可以直接在犀牛里根据模型做导动面，但是复杂的模型掌握不好， ...

" U  c* s; m  v; }6 D8 X" Q( czb是修补模型，你的精雕5.5也可以修补。导动面有问题一般是导动面的方向问题，导动面要向轴心方向，在犀牛里调一下。
2 p4 B. K/ W" p! i! r

旋律飞翔

大赢家001 发表于 2018-6-19 23:13
  Q% F  s6 i! q: yzb是修补模型，你的精雕5.5也可以修补。导动面有问题一般是导动面的方向问题，导动面要向轴心方向，在犀 ...

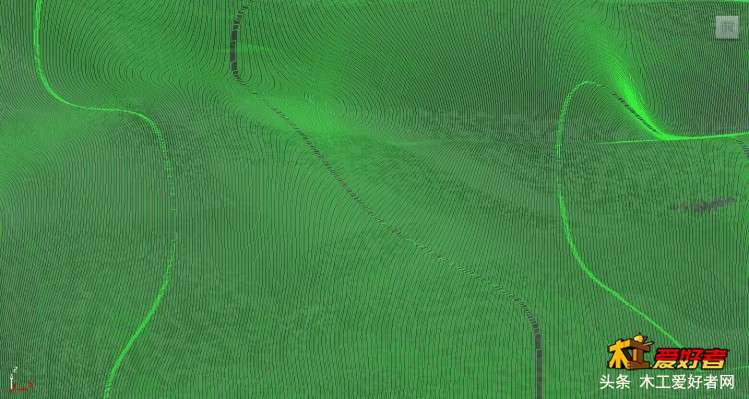

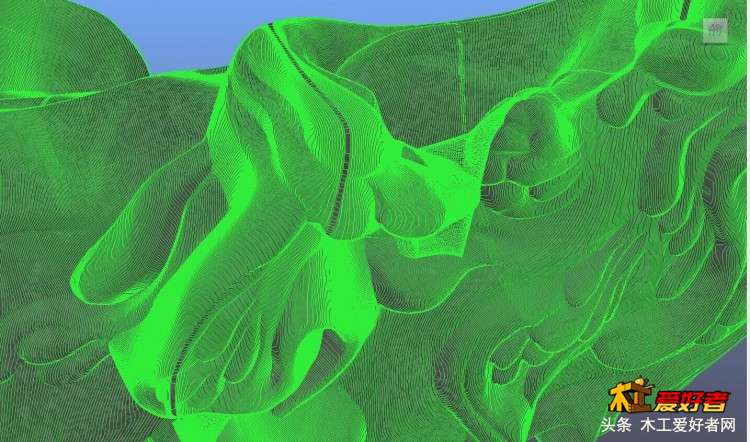

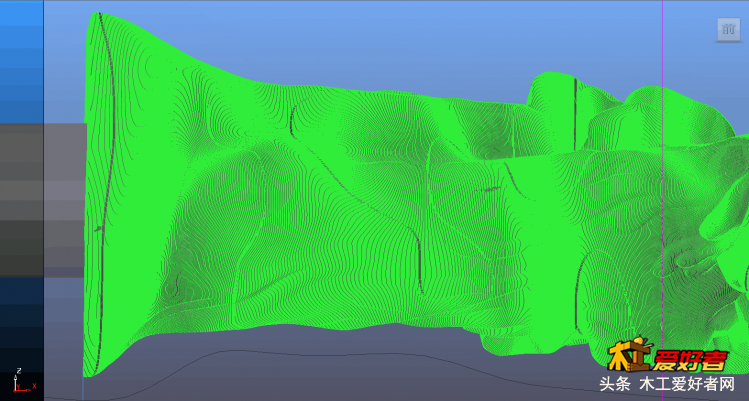

6 U: ?. G1 a: S4 u不是方向的问题，我知道在犀牛里检查方向，是生成的刀路整体看着都不错，局部有地方的刀路不正常，就像下面这样，有的地方刀路间距大，有的地方还重叠了，刀路还变成梯形~

( E2 b- m, Z0 E( X/ L) M2 ~


0 j. O$ m- L  v) E" R- }: d( o
# Y& J1 V- S: R* [9 o' Q
* D1 Z7 O" H; ?& n3 o

大赢家001

旋律飞翔 发表于 2018-6-19 23:22
, n1 _/ e+ H' D  E不是方向的问题，我知道在犀牛里检查方向，是生成的刀路整体看着都不错，局部有地方的刀路不正常，就像下 ...

& [/ [) E0 _. N$ P这个似乎是模型倾角的问题，做出的曲面角度过大，你可以，用精雕或者zb把模型那个地方拉平一些，去高补低。
& W2 F* `3 q6 @  |# Y

旋律飞翔

大赢家001 发表于 2018-6-19 23:31
这个似乎是模型倾角的问题，做出的曲面角度过大，你可以，用精雕或者zb把模型那个地方拉平一些，去高补低 ...

嗯，我明天试试，谢谢指导～
; Y. T( r2 c1 z$ z- f8 w$ S

zhengjing

学习了。
