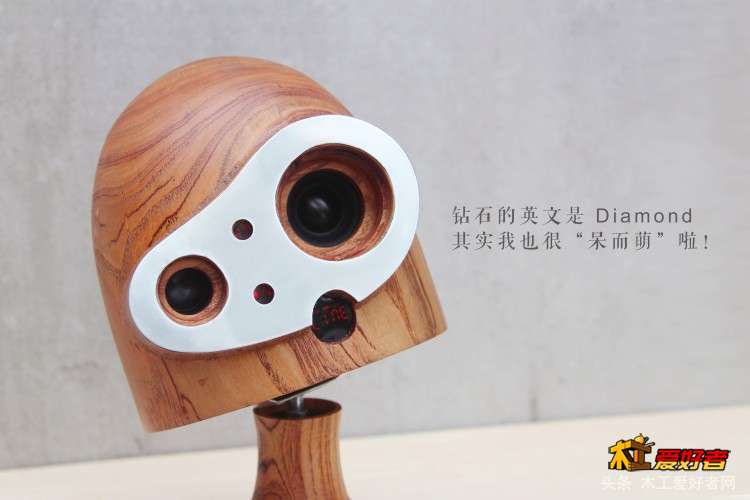

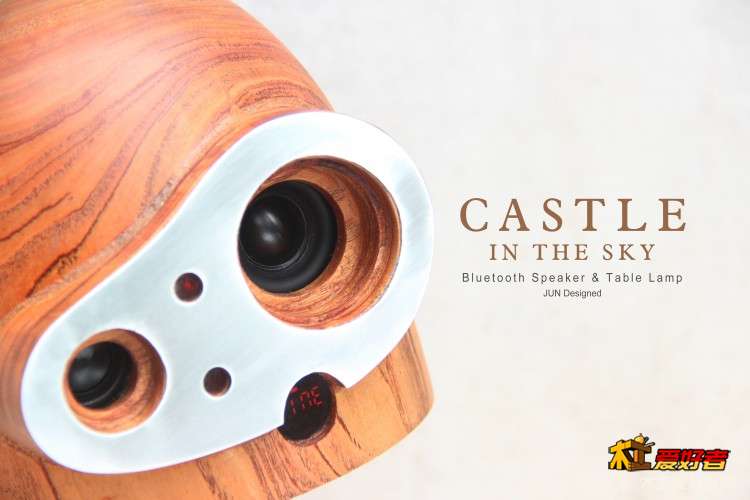

相信大多数80后一定会看过日本漫画大师宫崎骏的代表作之一《天空之城》，这是一个很经典的漫画故事，留给我们很多回忆。我们印象最深刻的除男女主角和大反派之外，应该就是那个忠诚的守护者机械人了！身为一个工业设计师和木工爱好者刚接触木旋的我来讲，这次有幸参加由红箭公司举办的木旋大赛，可以通过木旋工艺创作一款守护者机械人造型的蓝牙台灯音箱。从声光电的结合，旧物利用的角度去构思和创作. 用匠人精神（DIY精神）去引领和倡导大家发挥创意动手用心创作来带给人们DIY的乐趣和实用的事物这也是我参赛的目的和愿望!下面是我详细的创作和制造过程希望大家喜欢，同时希望喜欢我作品的木友们多多支持和提出宝贵的意见，谢谢大家！ 0 O# D3 g B8 ]3 K8 C6 Z% t+ d O& H
附上：实物演示之视频：http://v.youku.com/v_show/id_XMzY2NDEyMzU1Ng==.html * z: R) N" ^: p1 _
http://v.youku.com/v_show/id_XMzY2NDEzNzE4MA==.html' D8 E& L1 f7 x, }1 M9 ] I' ^8 E
w& n6 W1 b3 ?( {# _
创作灵感来源
属于80后的画面

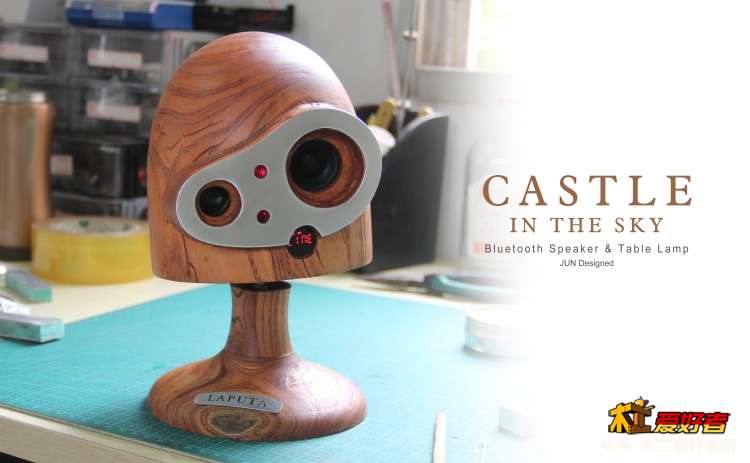

工作室有点乱，在意不在型，呵呵！

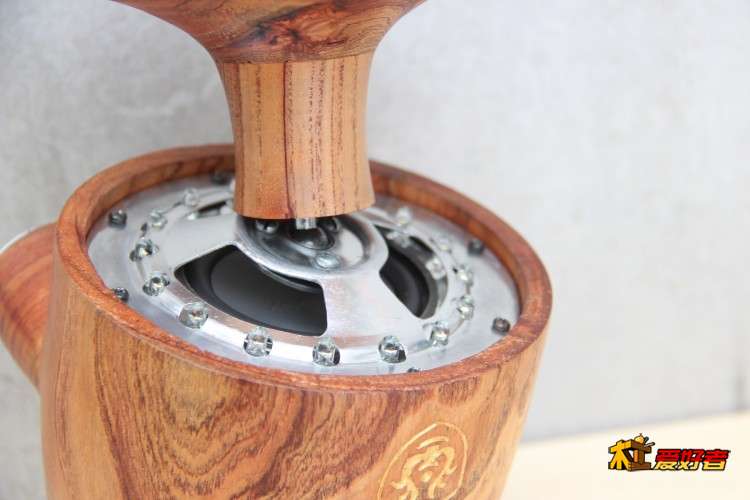

底部低音辐射喇叭（辅助低音）

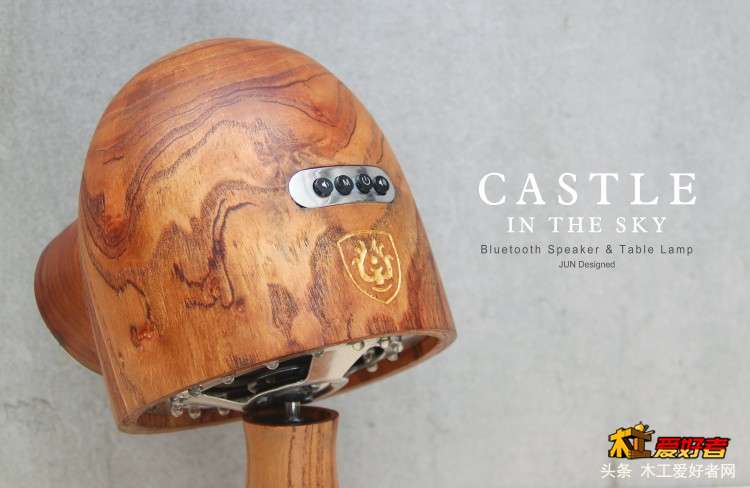

操作按键

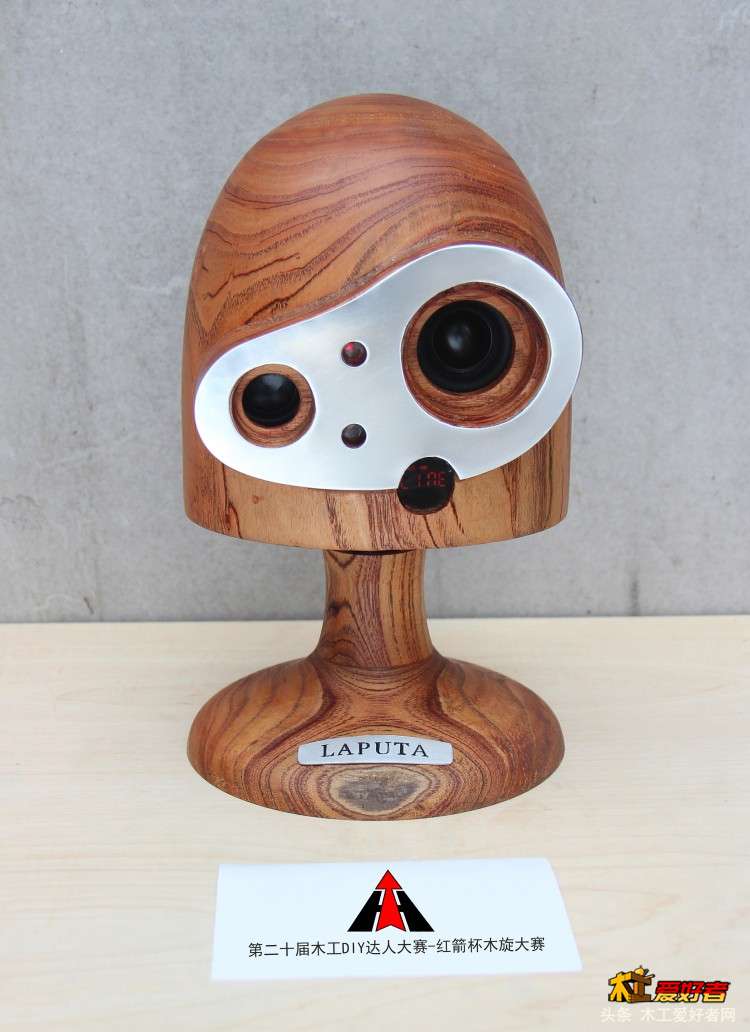

红箭木旋比赛推广照

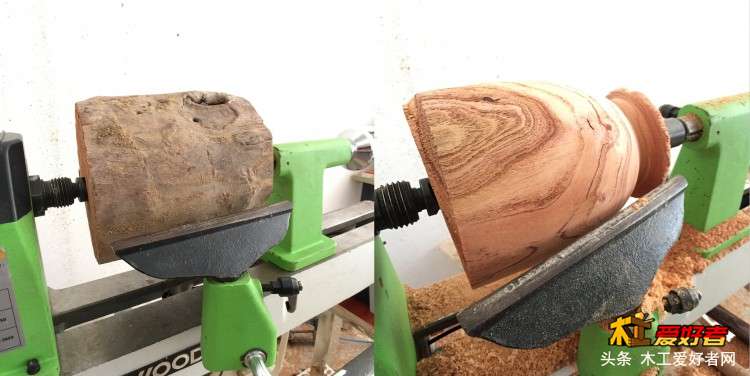

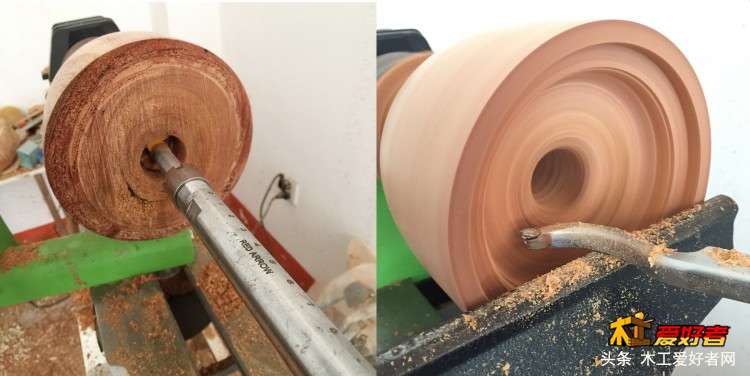

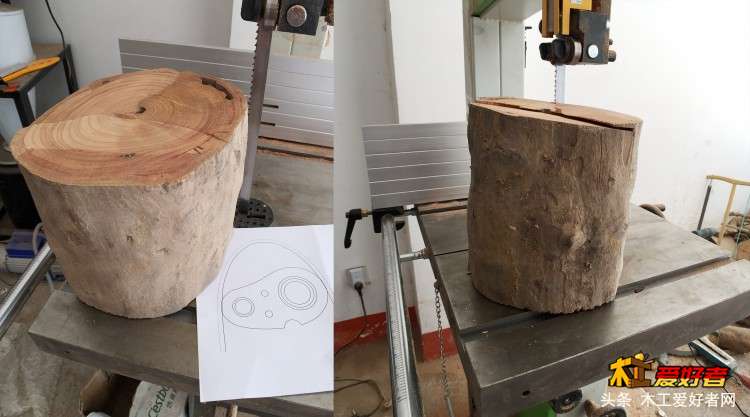

两块主料

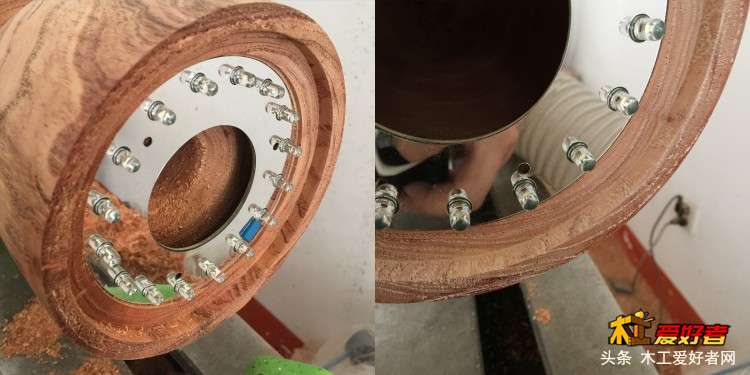

灯盘量度尺寸

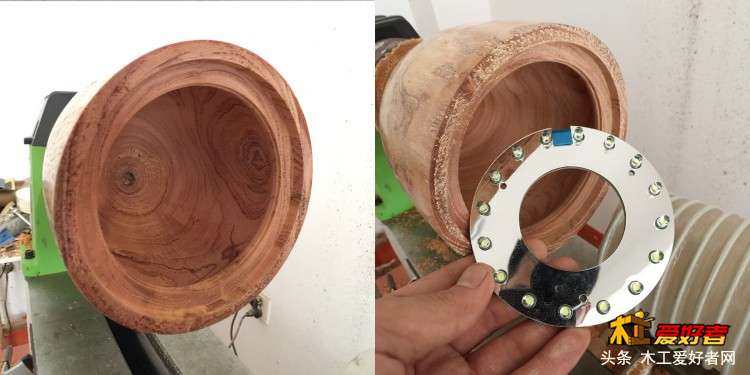

套空内部开口位置留两级台阶安装灯盘模块和上螺丝

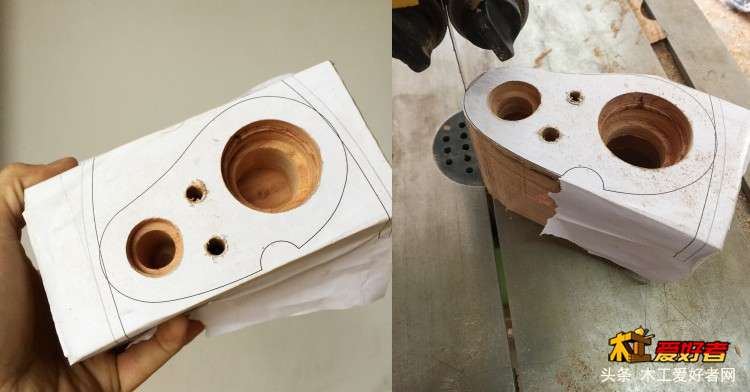

按照尺寸图纸开孔

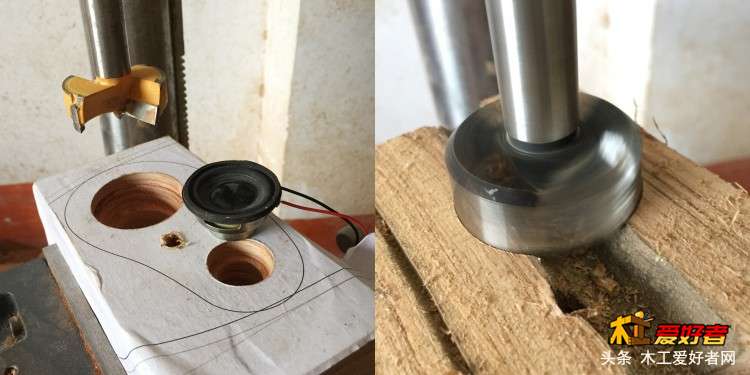

对应喇叭大小和深度开孔

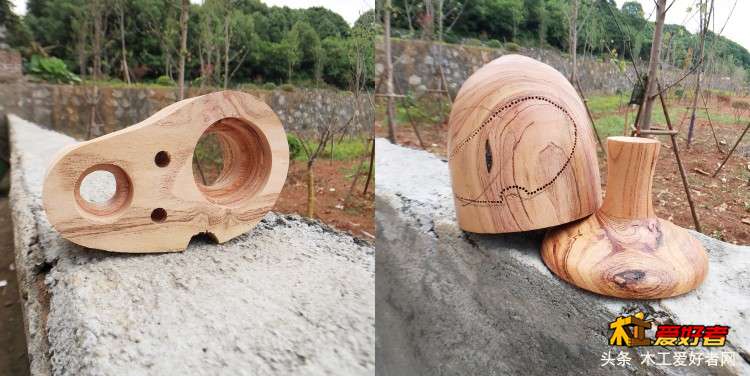

主要两大木构件，灰尘太大打磨过程省略

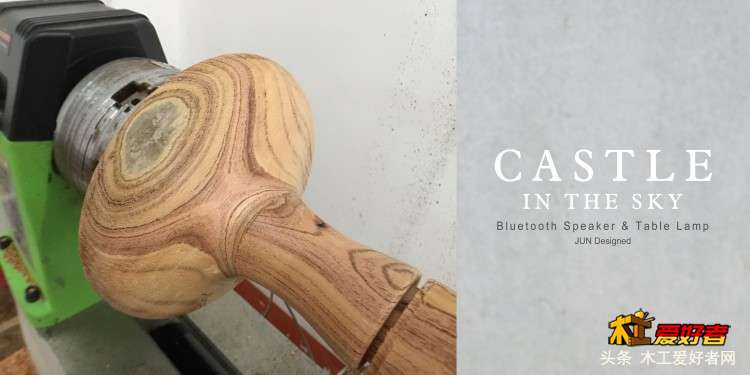

木底座

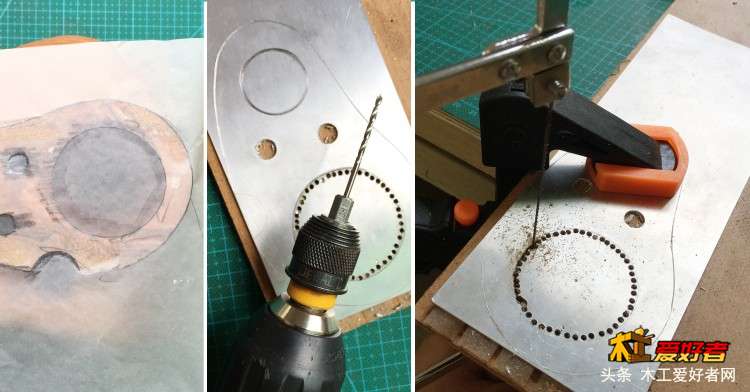

描线稿 打孔 拉花锯 都是基本功体现

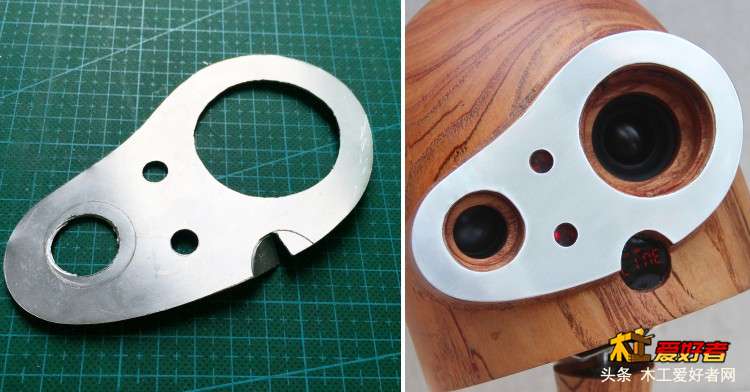

做好先放一边不要弄花，最后再打磨抛光安装！

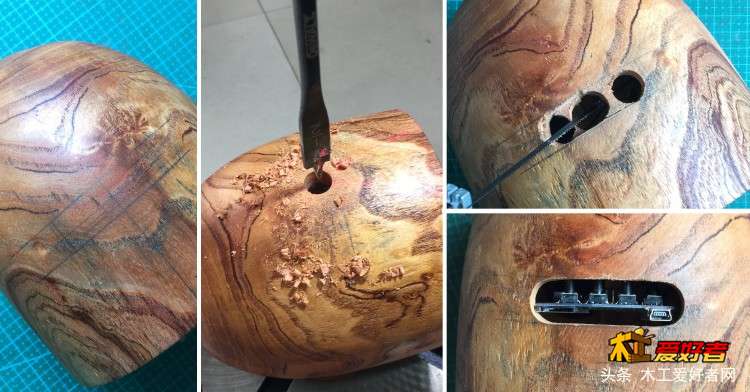

打孔 开口

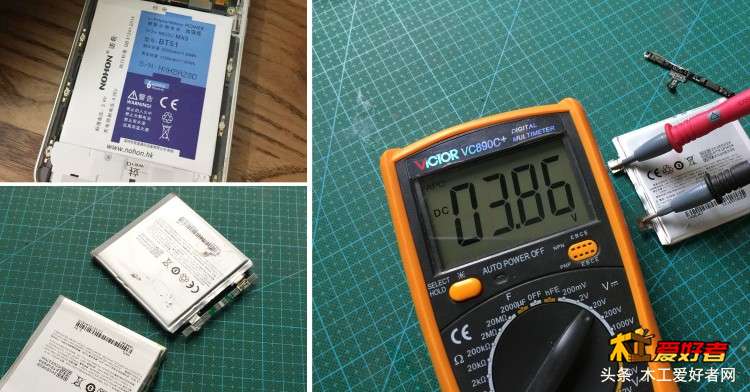

帮朋友换新电后的两块魅族旧电池3150毫安，卸掉原来的电信保护板，换上新的保护板

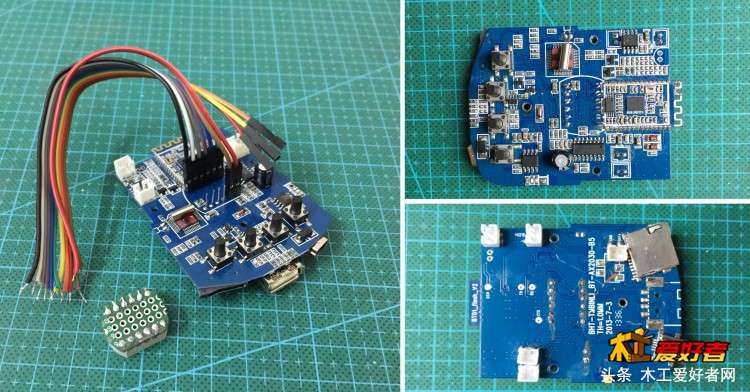

蓝牙功放板大改造 调整接头位置方便后期安装

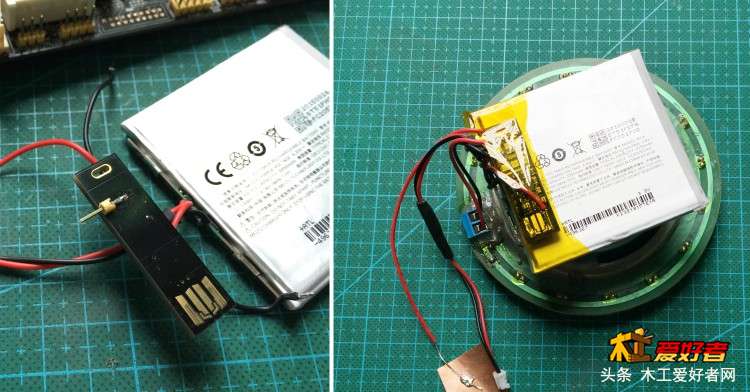

焊接黏贴固定好两块，再焊接无级调光灯的电路板

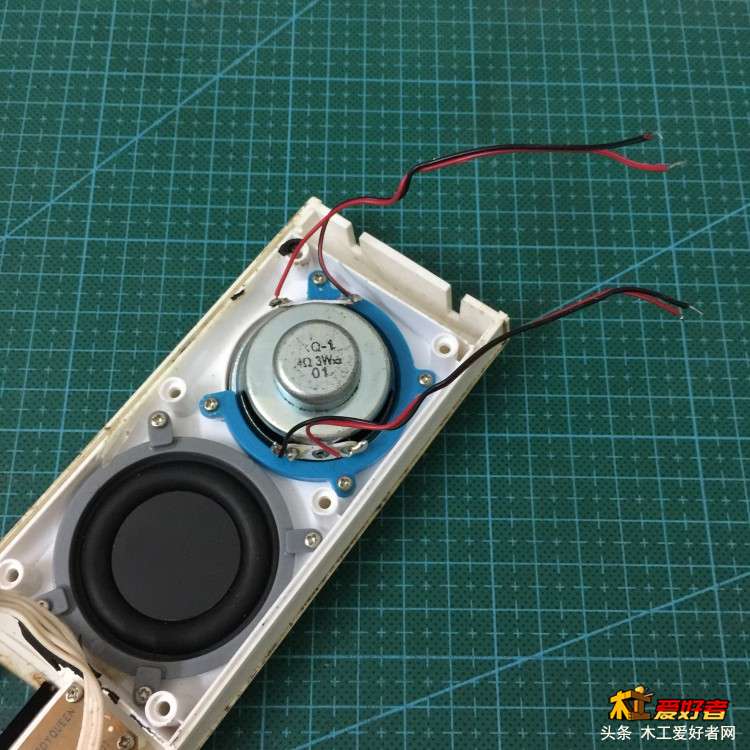

拆机件 喇叭

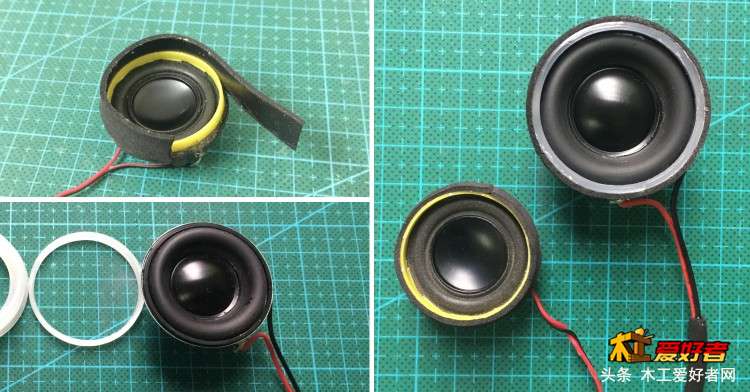

喇叭的垫圈 黄色的是冰红茶的盖环，白色的是止汗滚珠的圈，就地取材家里面的东西，要亚欧发现的眼光（老婆 ...

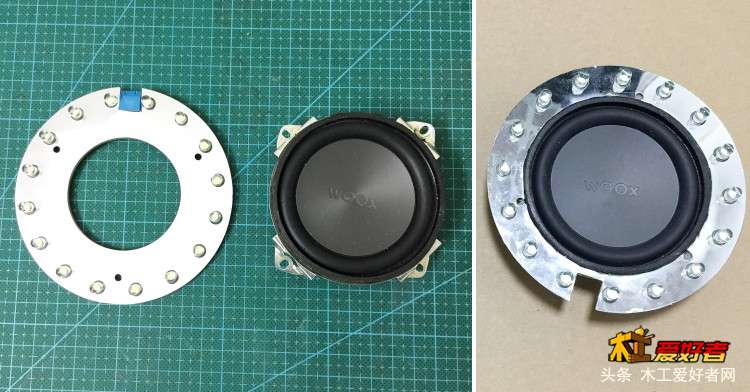

辅音喇叭和灯盘切割配合

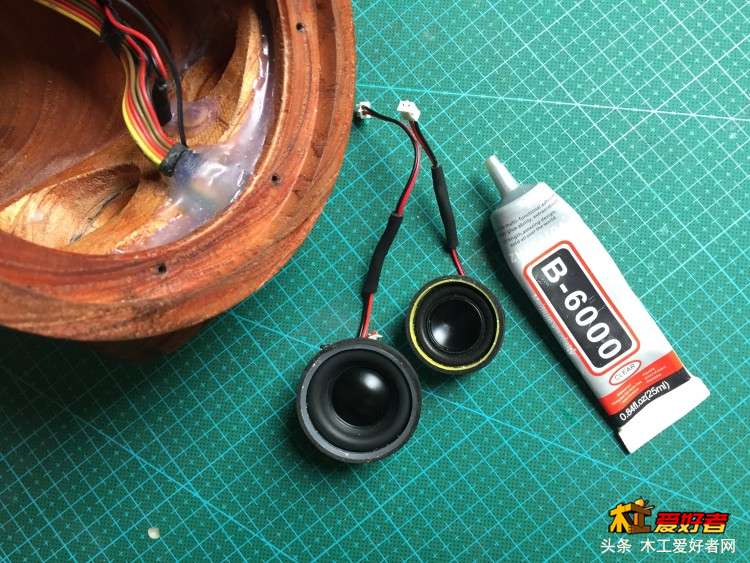

打胶固定左右声道喇叭，一定要密封好边缘！漏气的话低音辐射没效果！

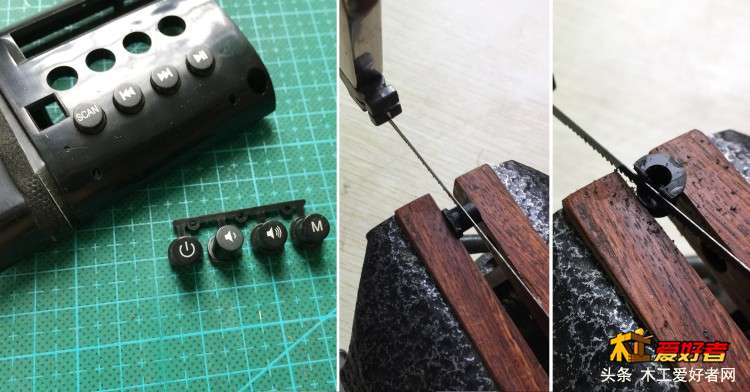

拆机件的按键

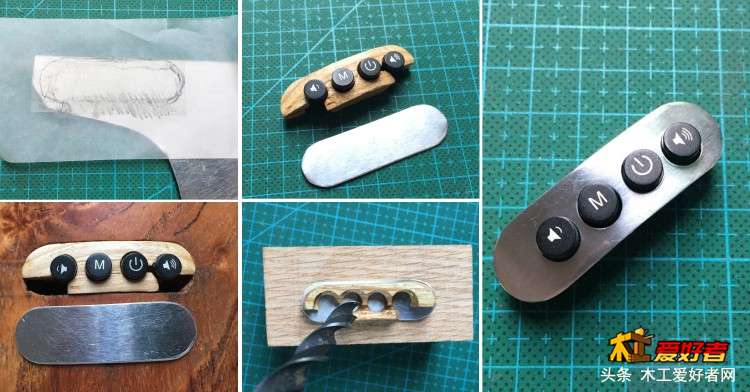

根据蓝牙功放板按键制作按键

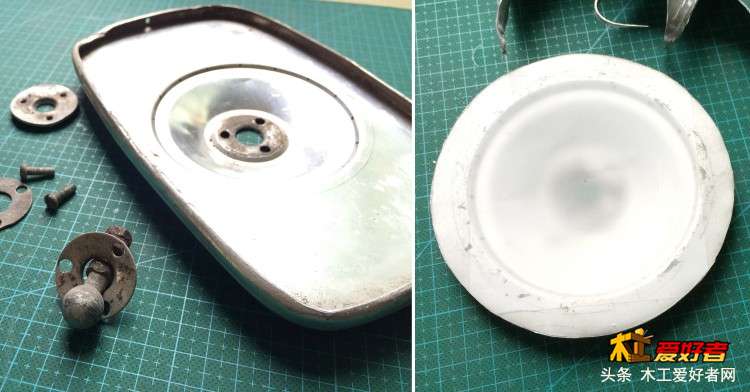

铝合金 镜子，有万向转头。这货可遇不可求！

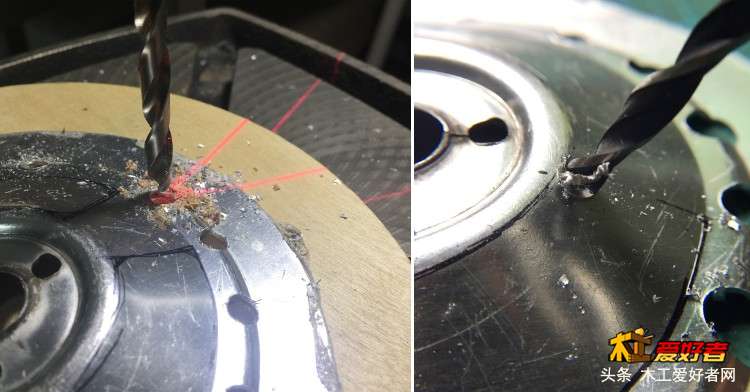

打孔切割

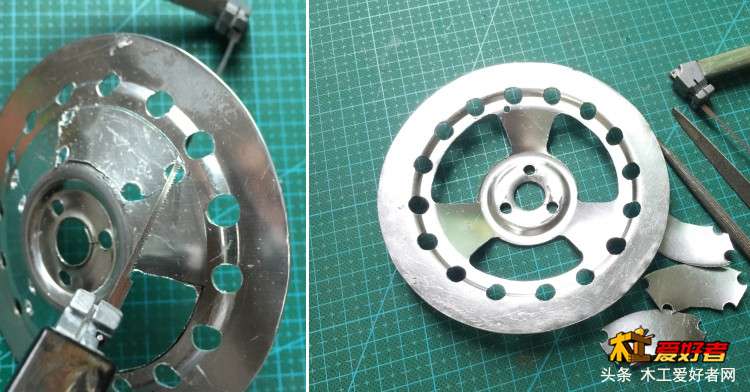

切割打磨底部支架托

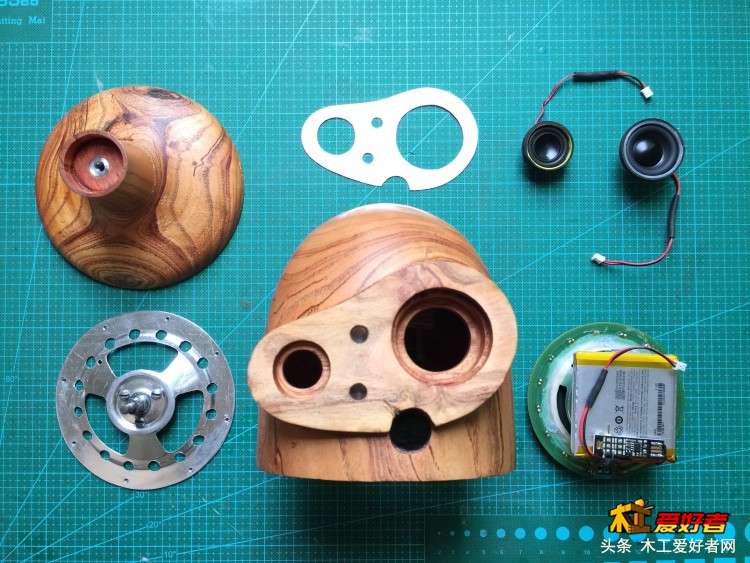

主要部件全家福

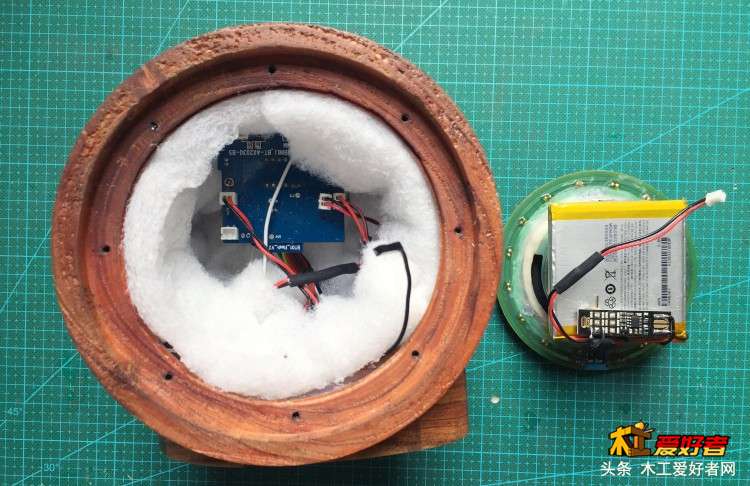

玩音响的都知道

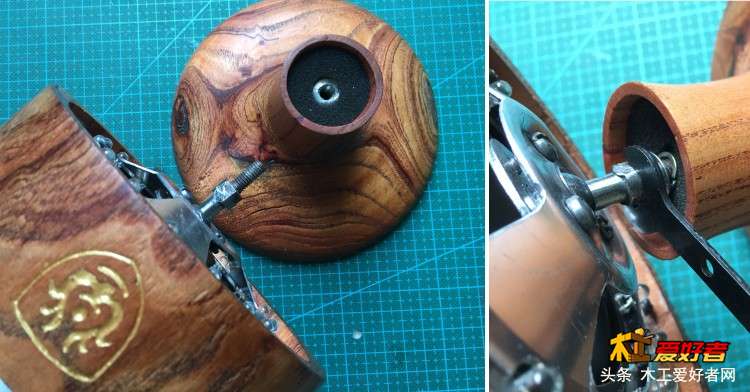

小扳手上紧螺丝

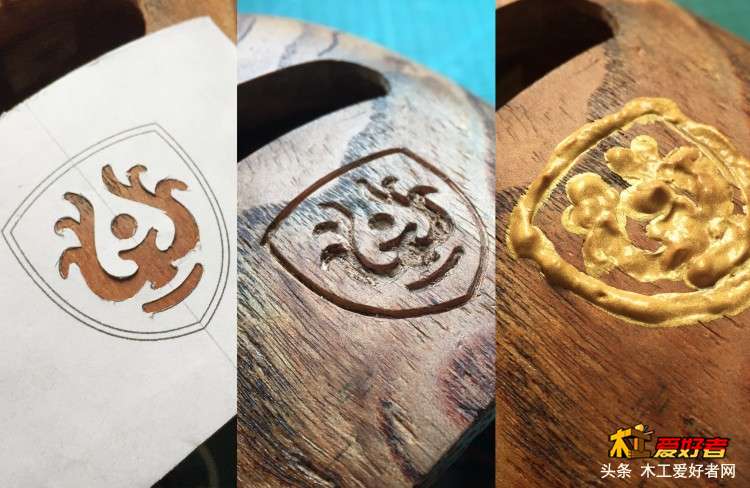

LUPUTA 拉普达 图标

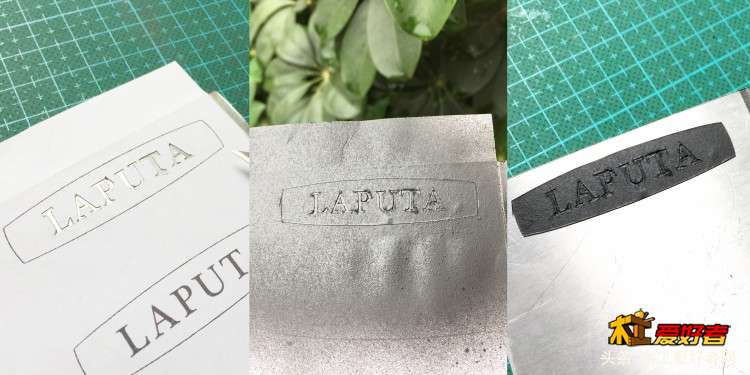

LUPUTA 徽标的制作 同一块铝合金面板的边角料

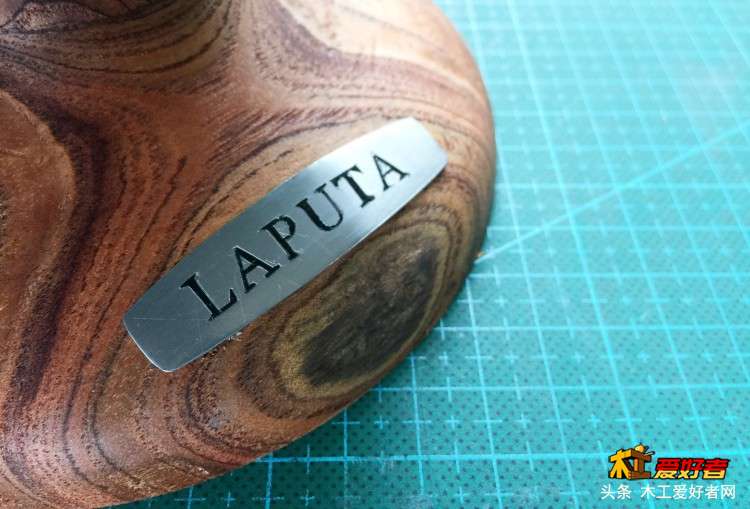

徽标

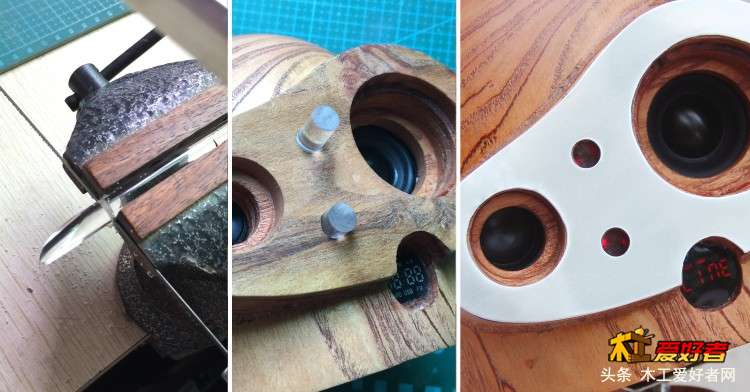

守护者激光发射器 用红色LED（拆电蚊拍）

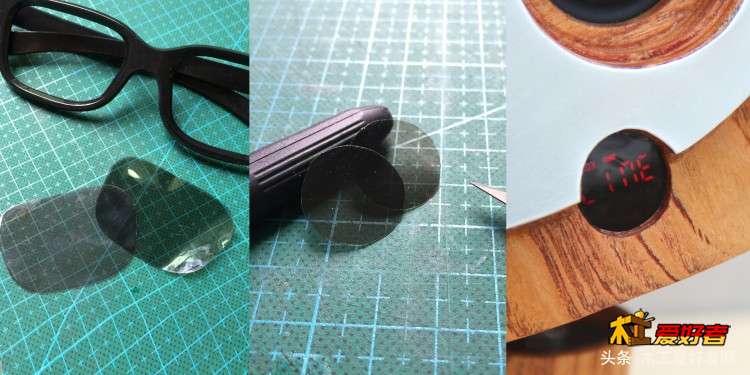

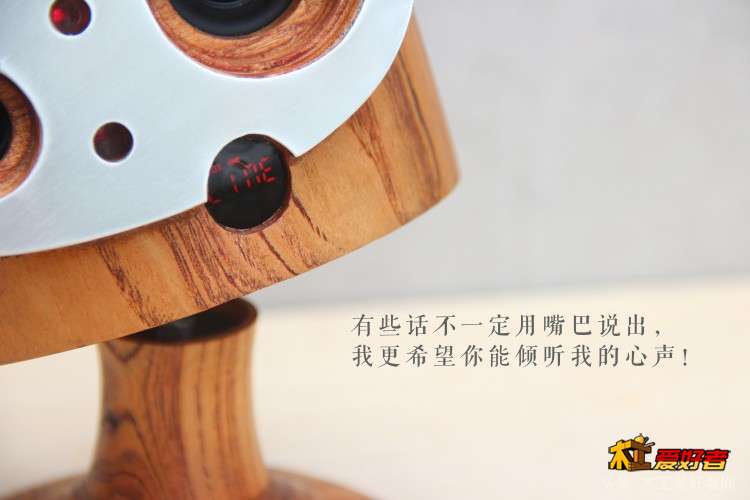

立体眼镜，滤光片做深邃的嘴巴，LED屏幕字体也会变得更清晰锐利

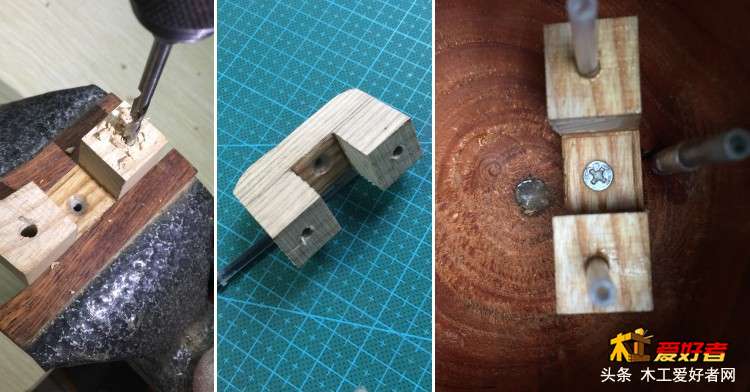

功放板可调式支架

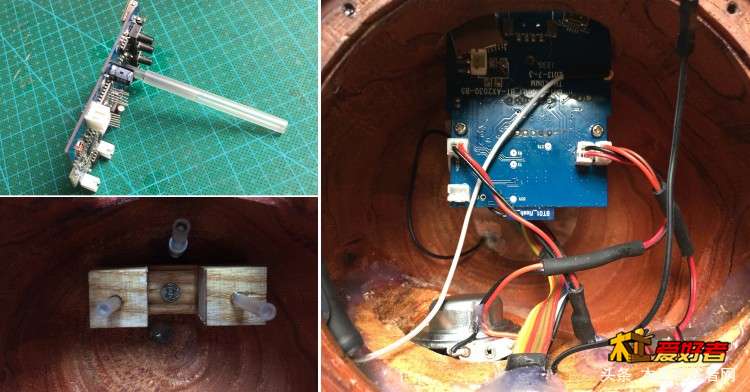

中性笔 裁切下来充当丝柱

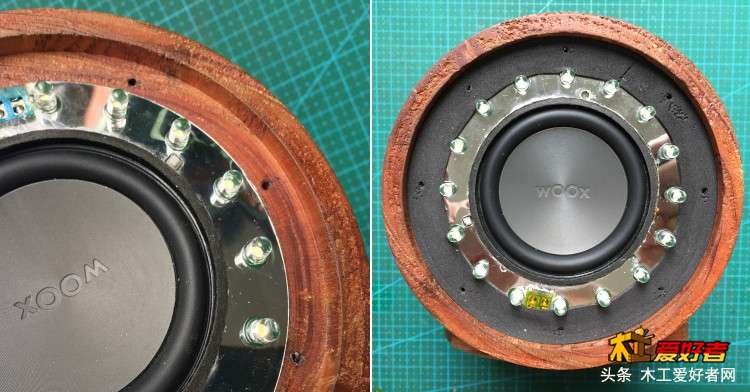

灯盘和边缘严实合缝，再黏贴单面EVA密封胶增加密封性和

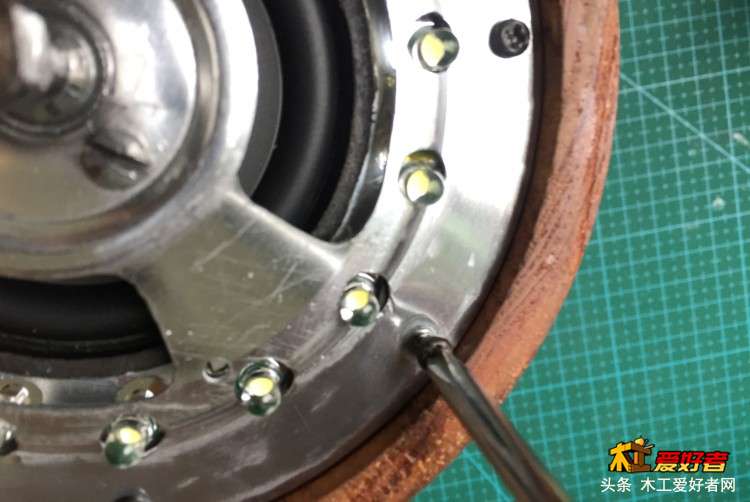

上紧八颗螺丝

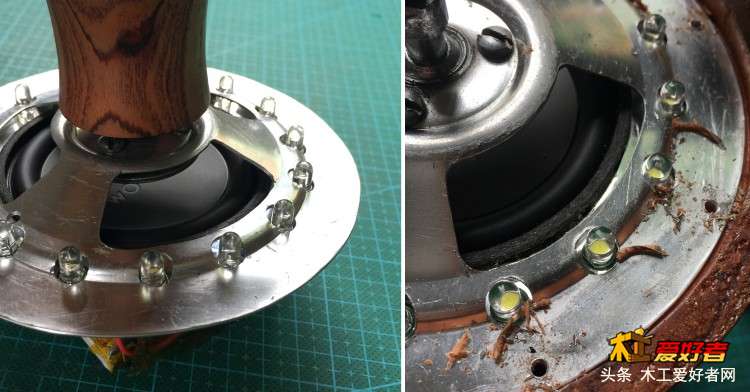

对位打孔

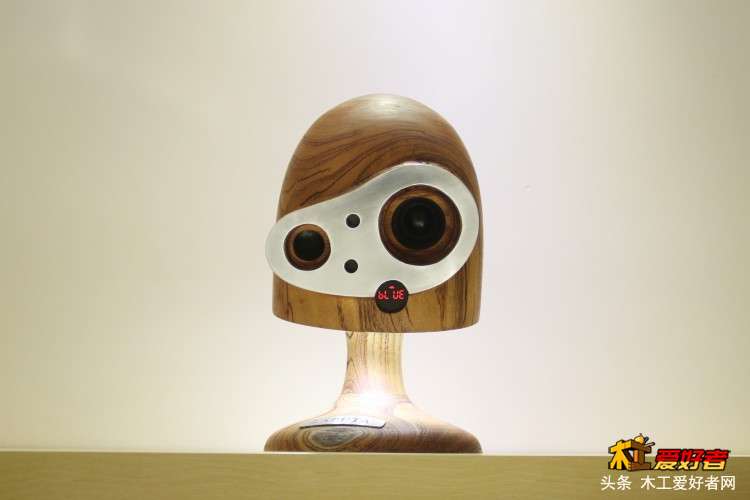

夜间市内灯光照明下 开启无级调光

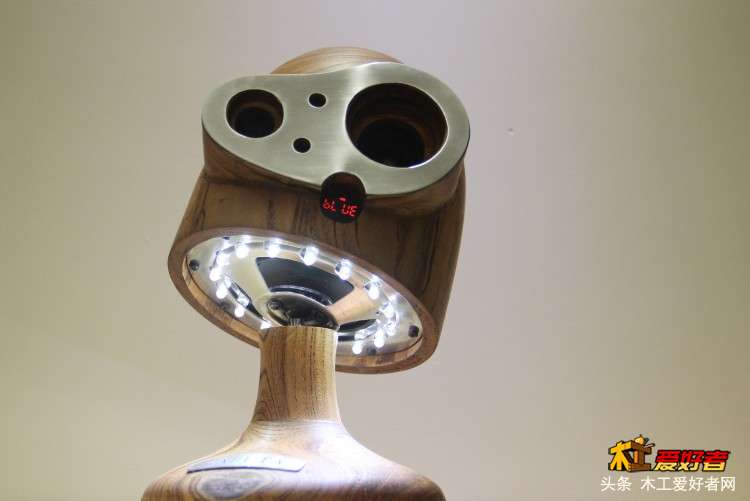

底部光源

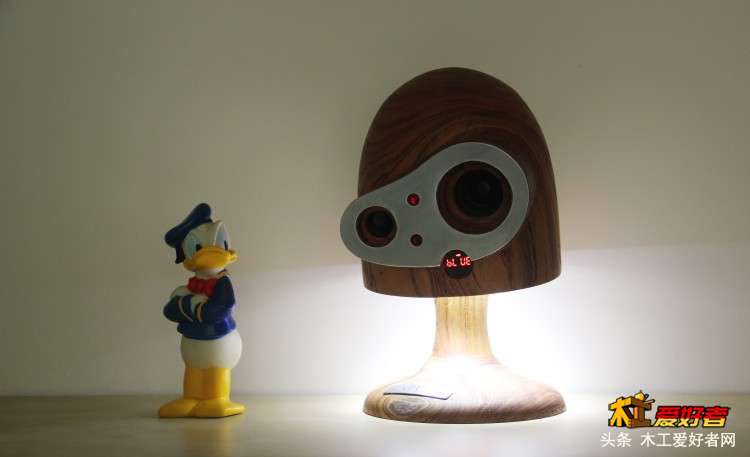

来了个争宠的！
