[billy工具]牛炸天小料推台（1）基本功能

billyxin · 发表于 2018-6-5 22:41:54

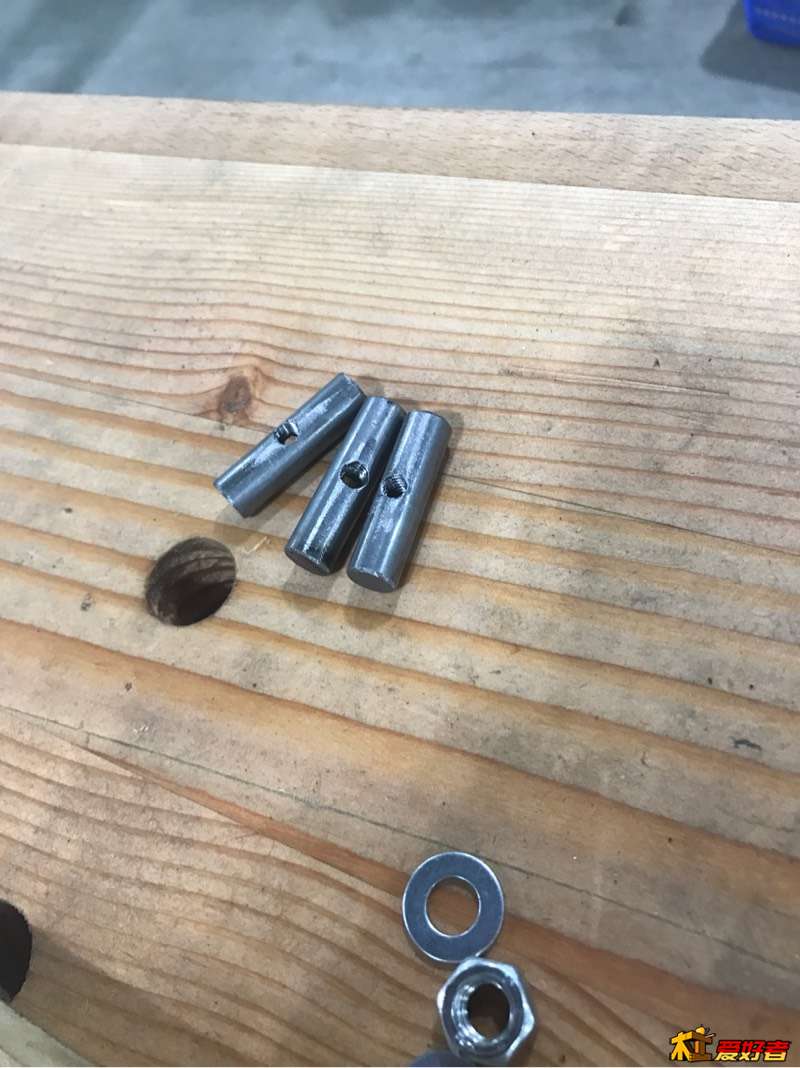

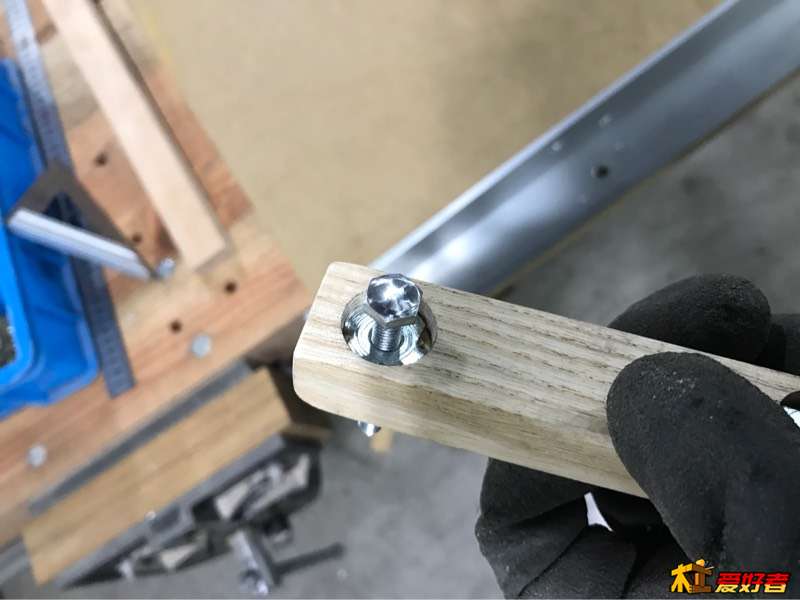

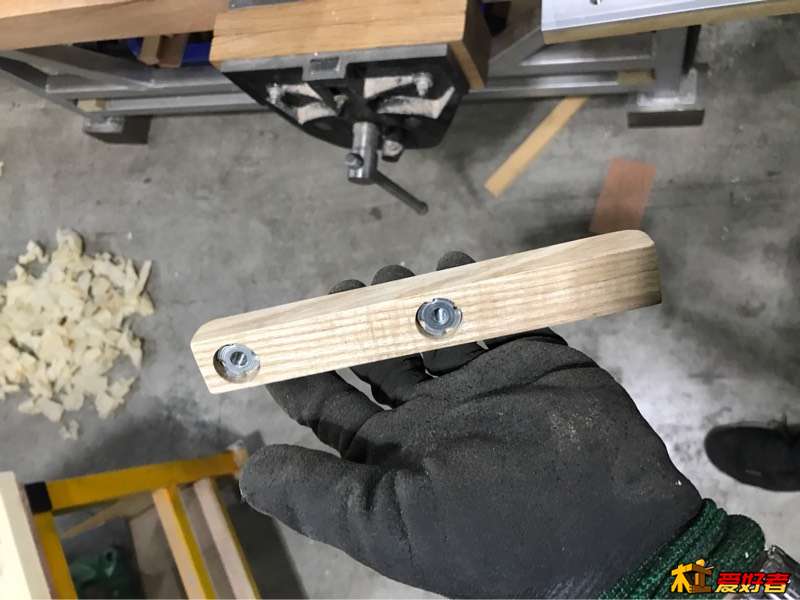

长压杆里三个螺母，淘宝搜一字螺母或锤头螺母。我是自己做的，没有耐心等淘宝了。

billyxin · 发表于 2018-6-5 22:46:18

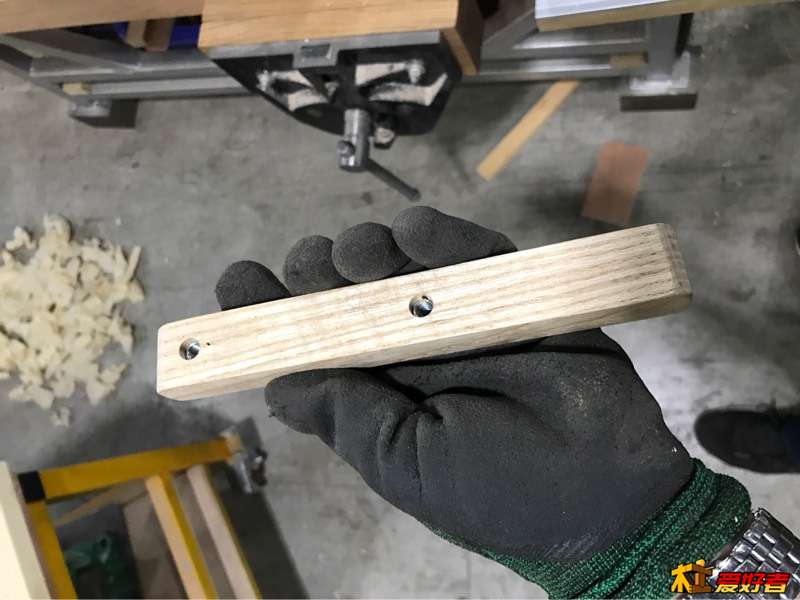

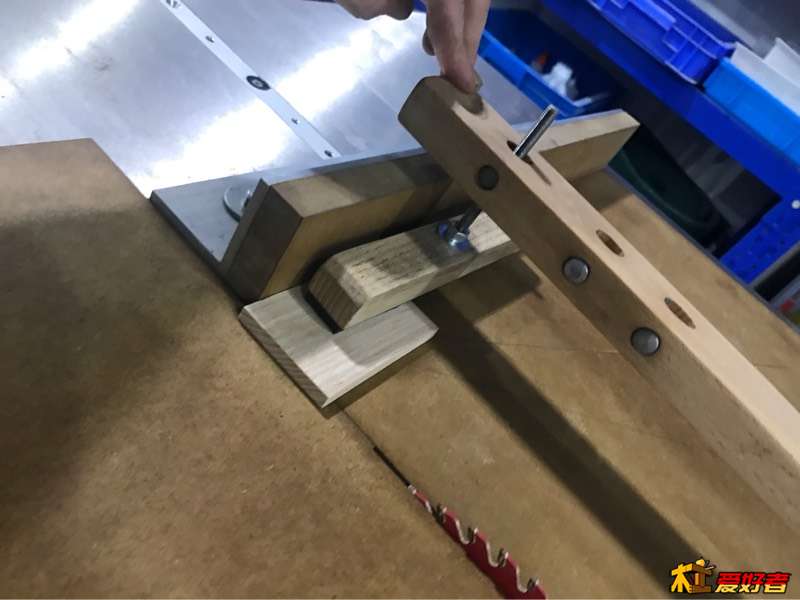

小横压棍。

陈英俊 · 发表于 2018-6-5 22:47:11

我很关心的一个细节是，锯片右边的板子如何固定住的？这个问题不是没有解，但是我自己设想的方案，虽然可以解决固定问题，但是不够美观，不够快捷。

billyxin · 发表于 2018-6-5 22:48:28

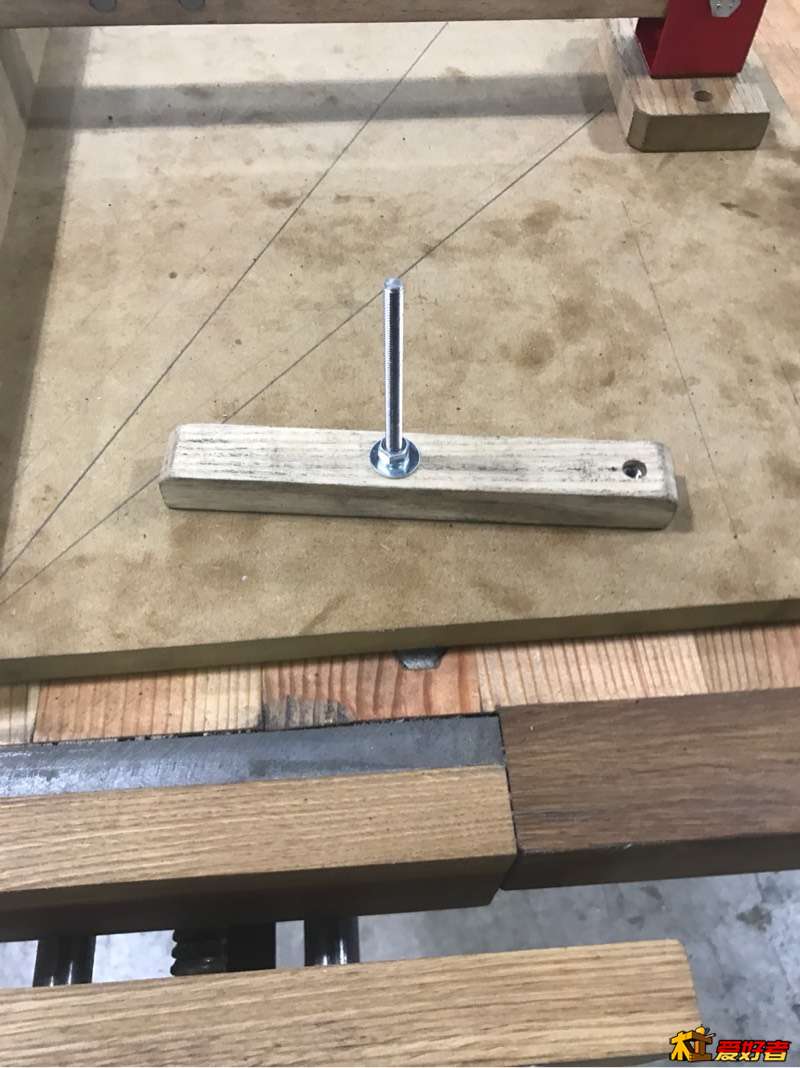

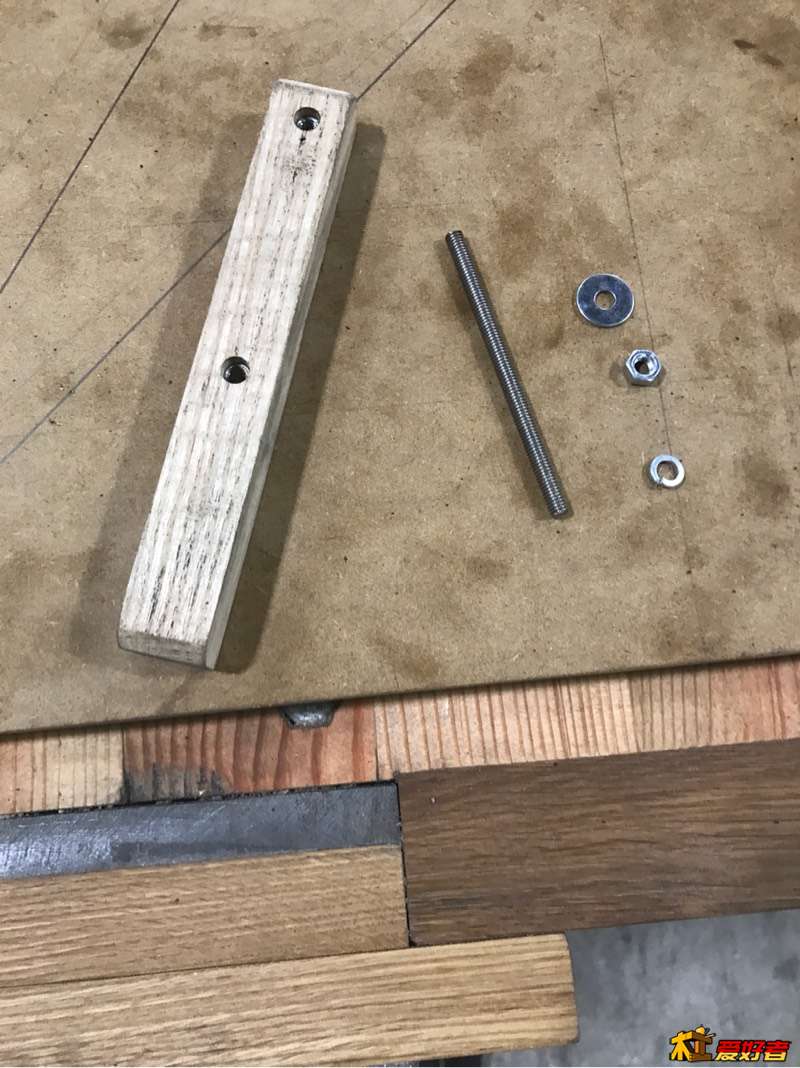

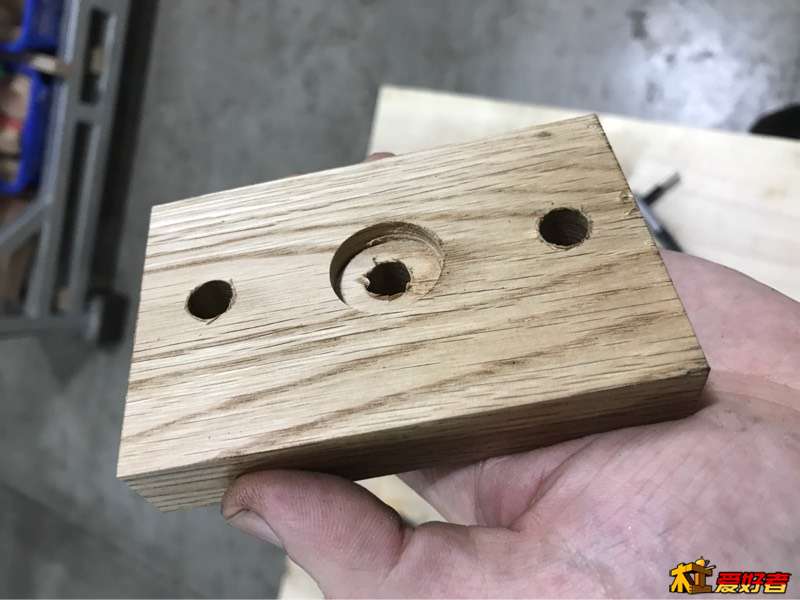

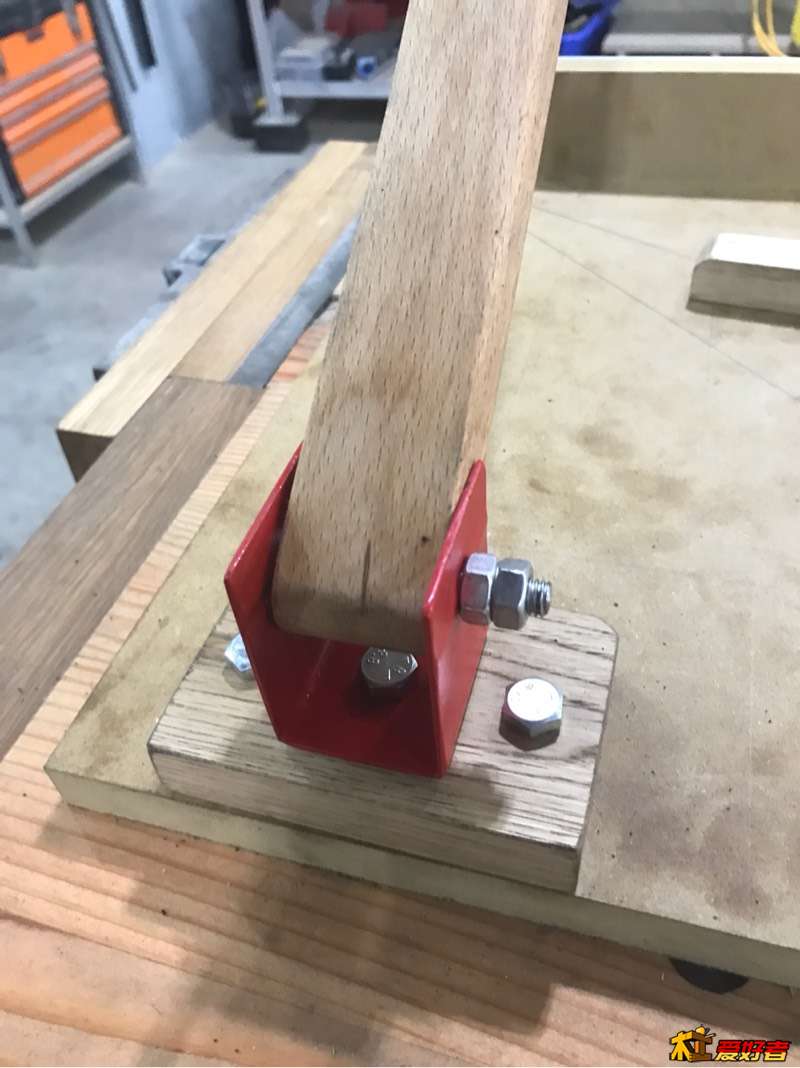

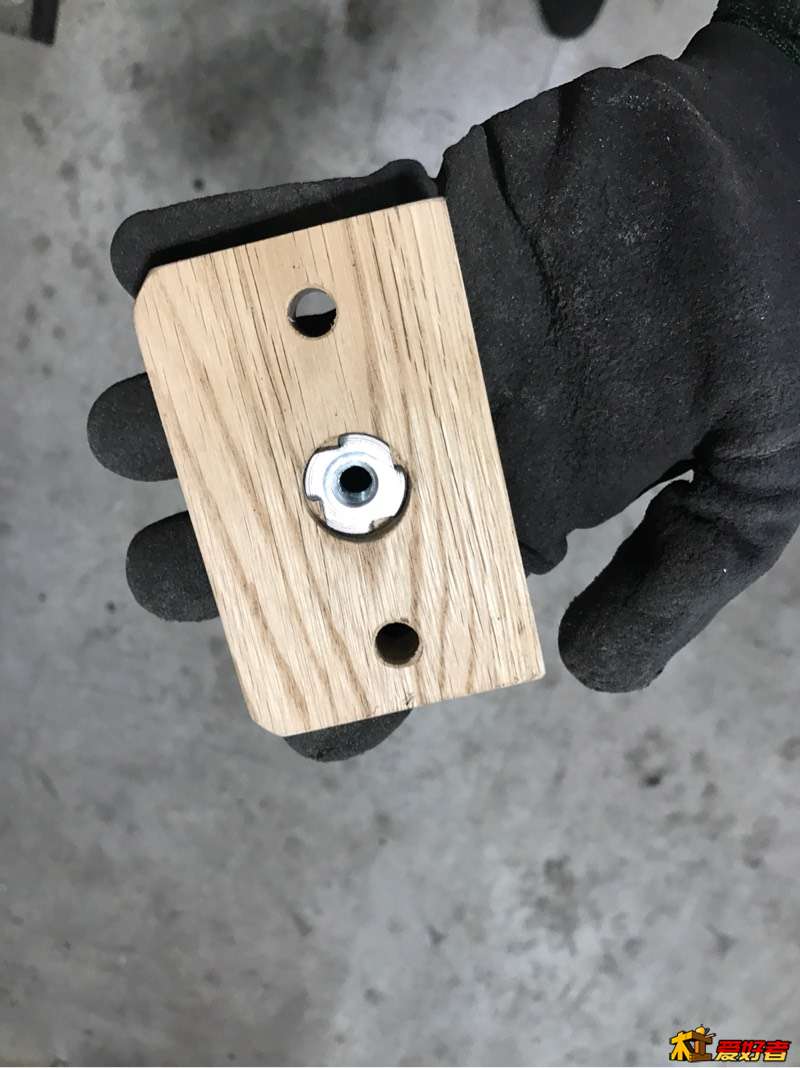

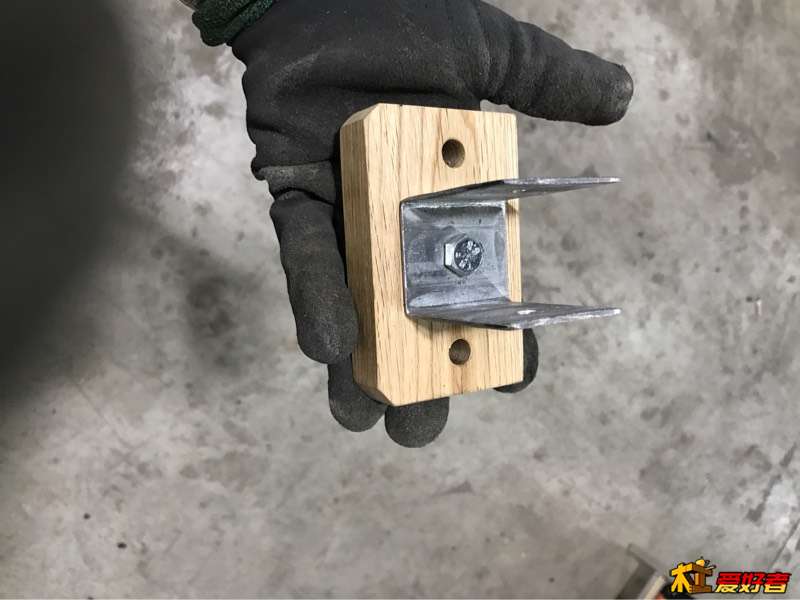

压杆与台面连接组件。

billyxin · 发表于 2018-6-5 22:49:36

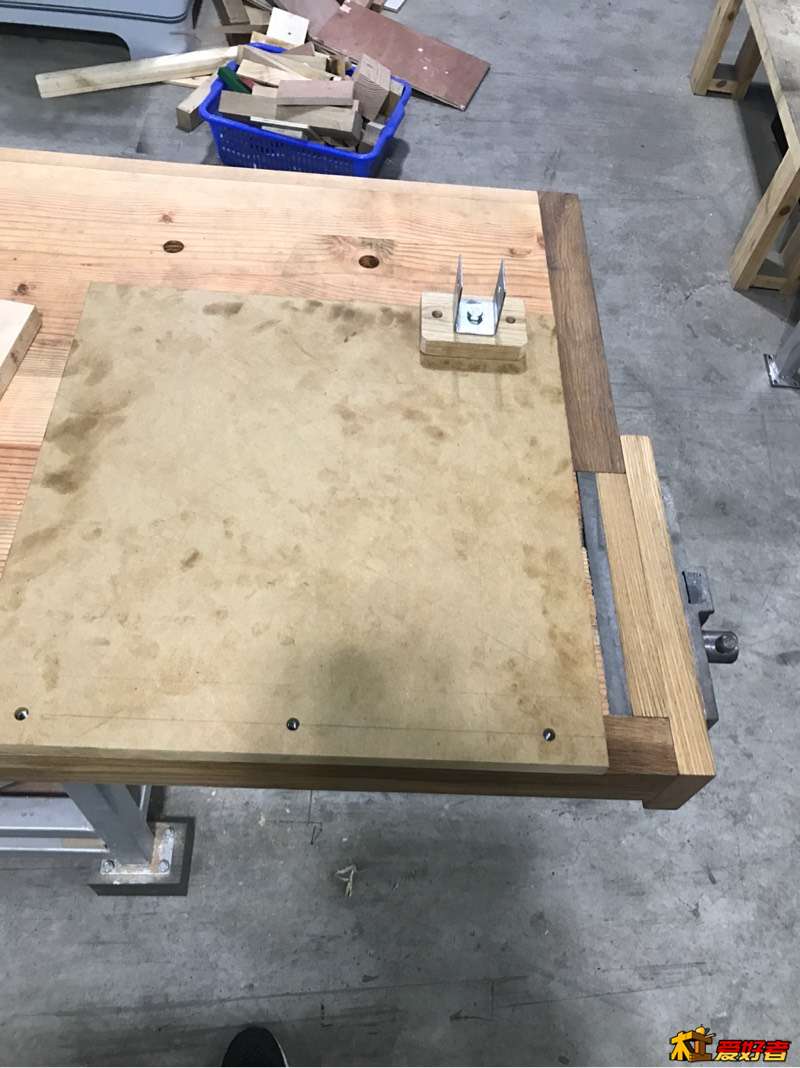

整体制作过程如下。

billyxin · 发表于 2018-6-5 22:51:38

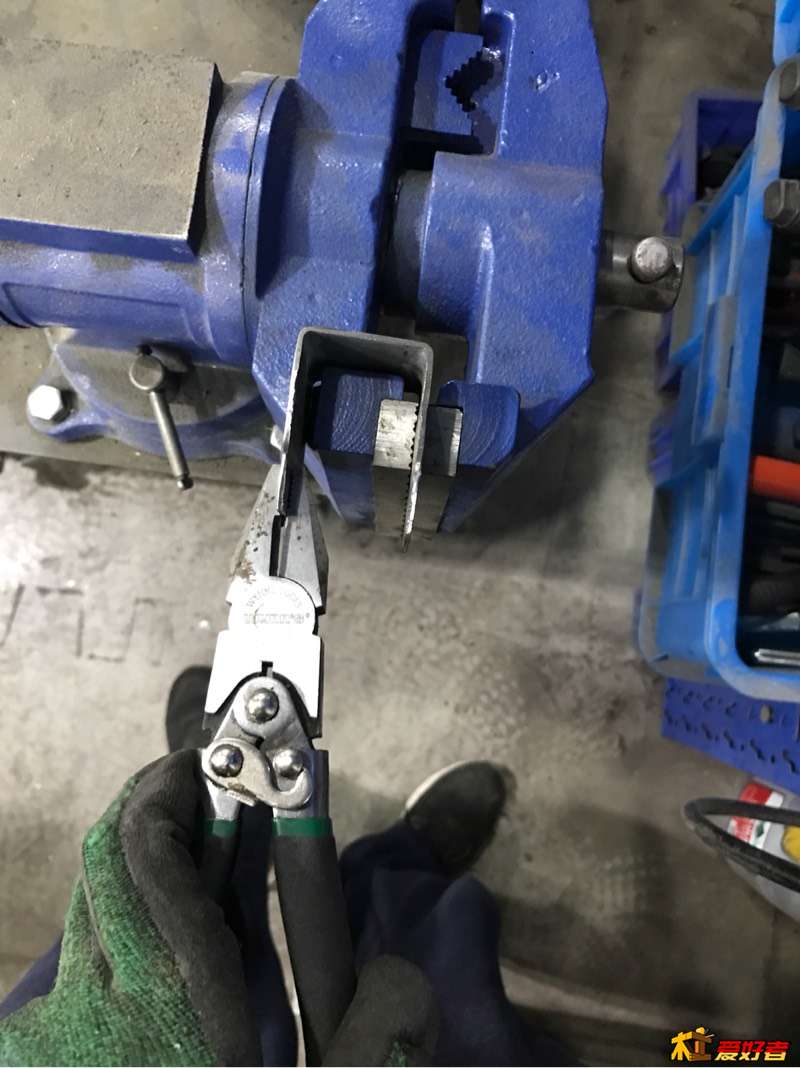

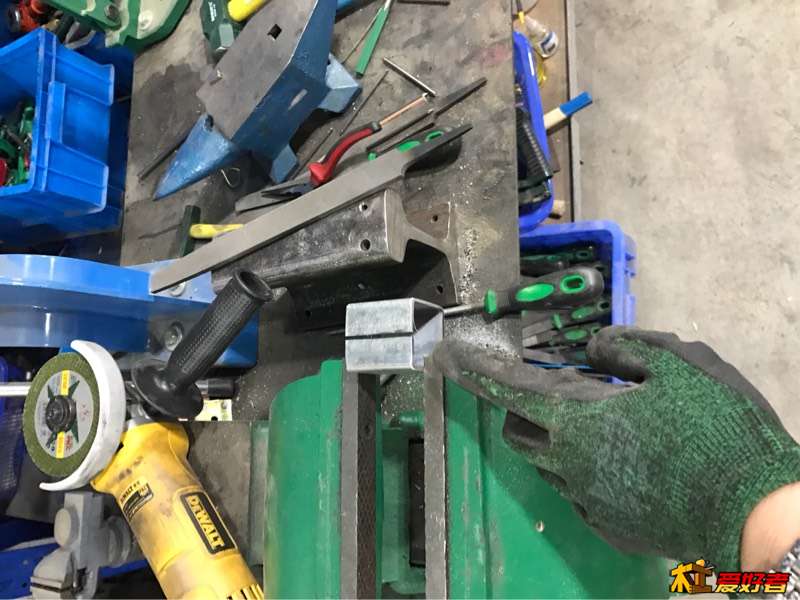

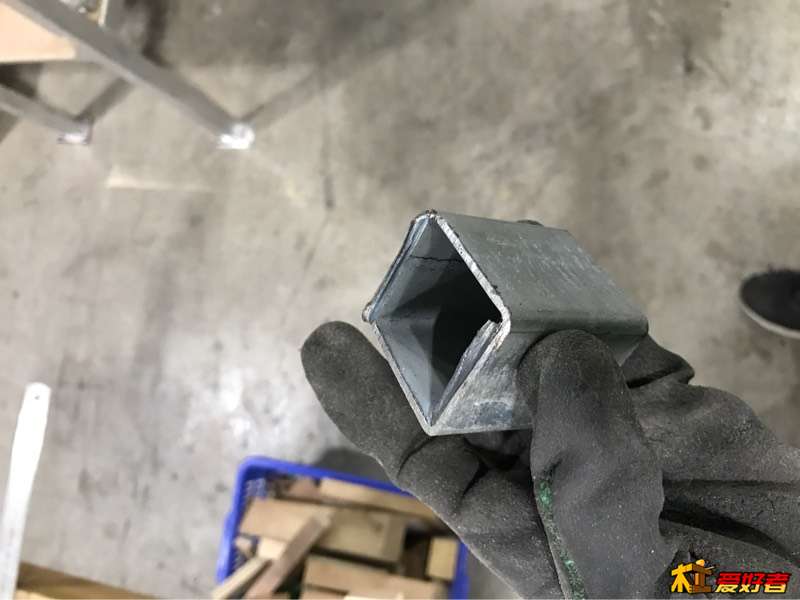

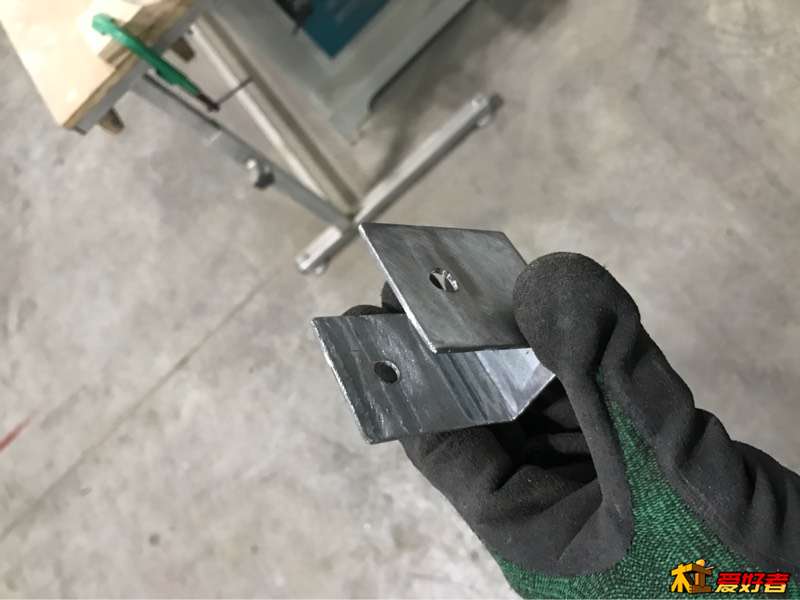

那个u型连接铁制作过程如下。用木头的也行。用合页也行。

billyxin · 发表于 2018-6-5 22:52:57

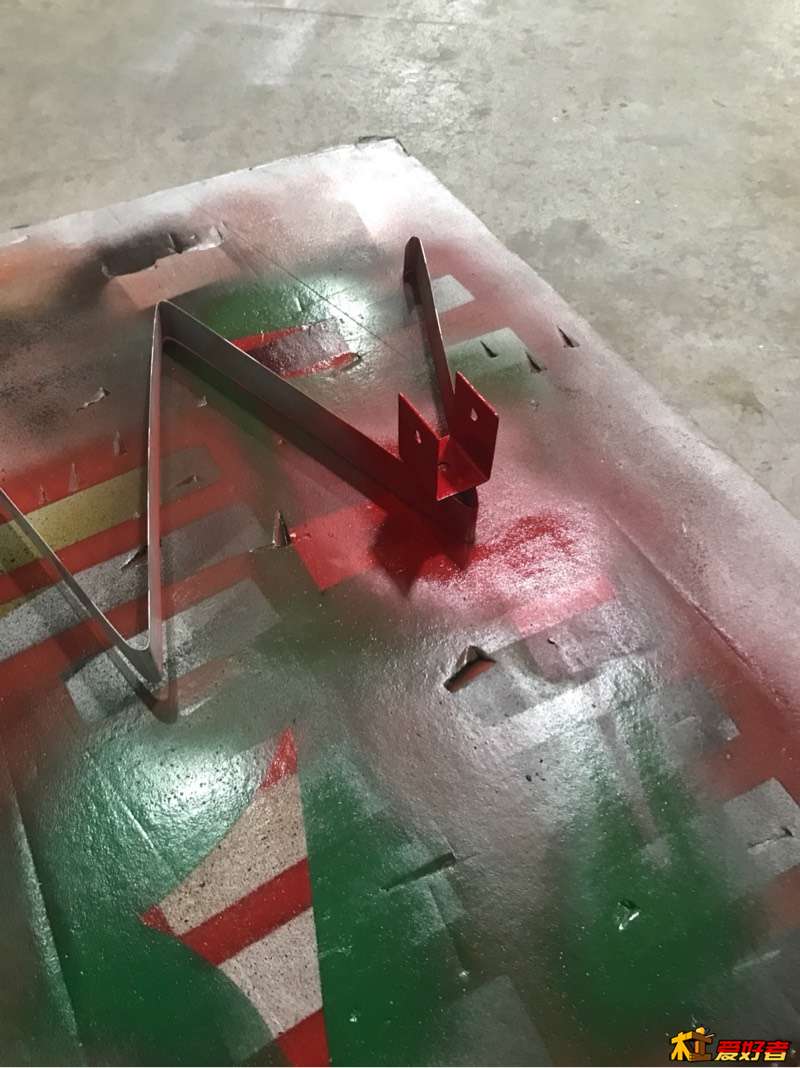

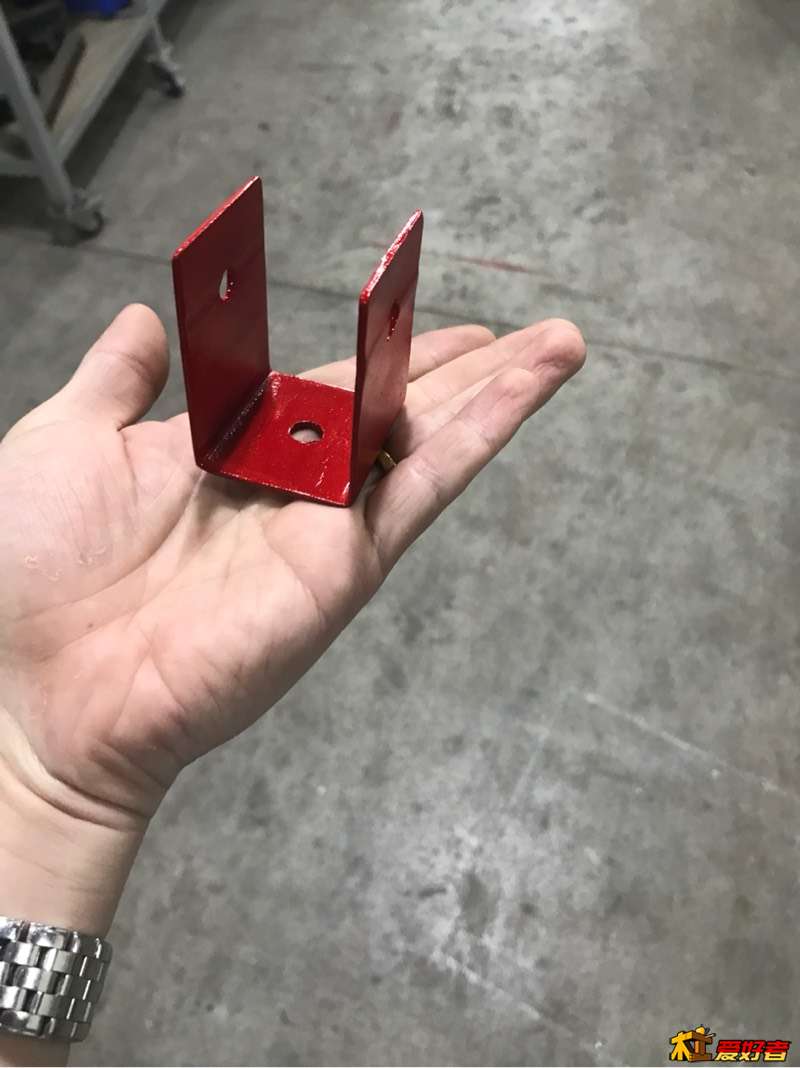

喷漆就酷了。

billyxin · 发表于 2018-6-5 22:54:32

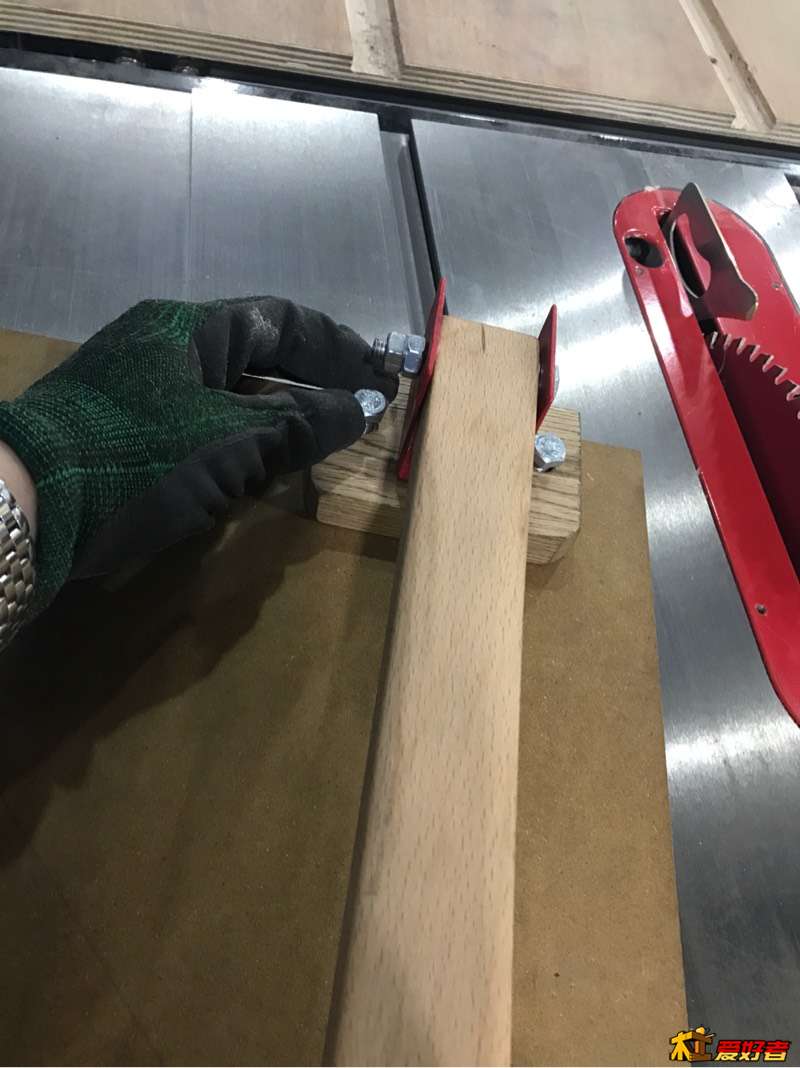

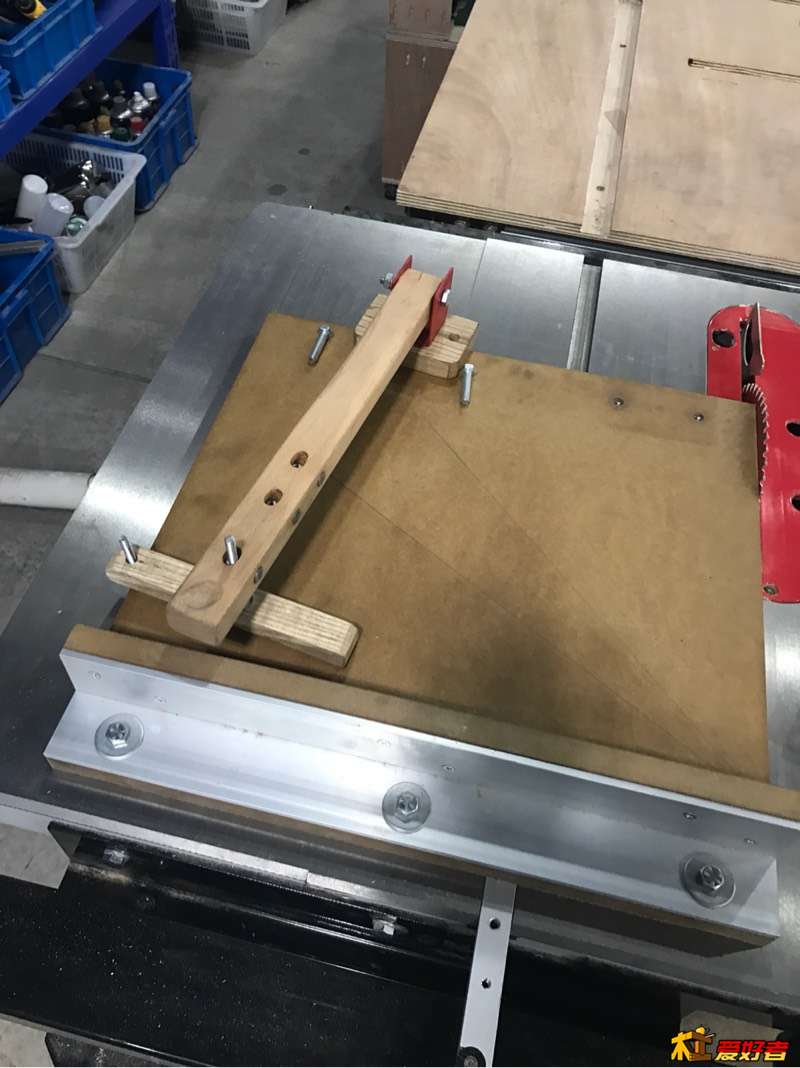

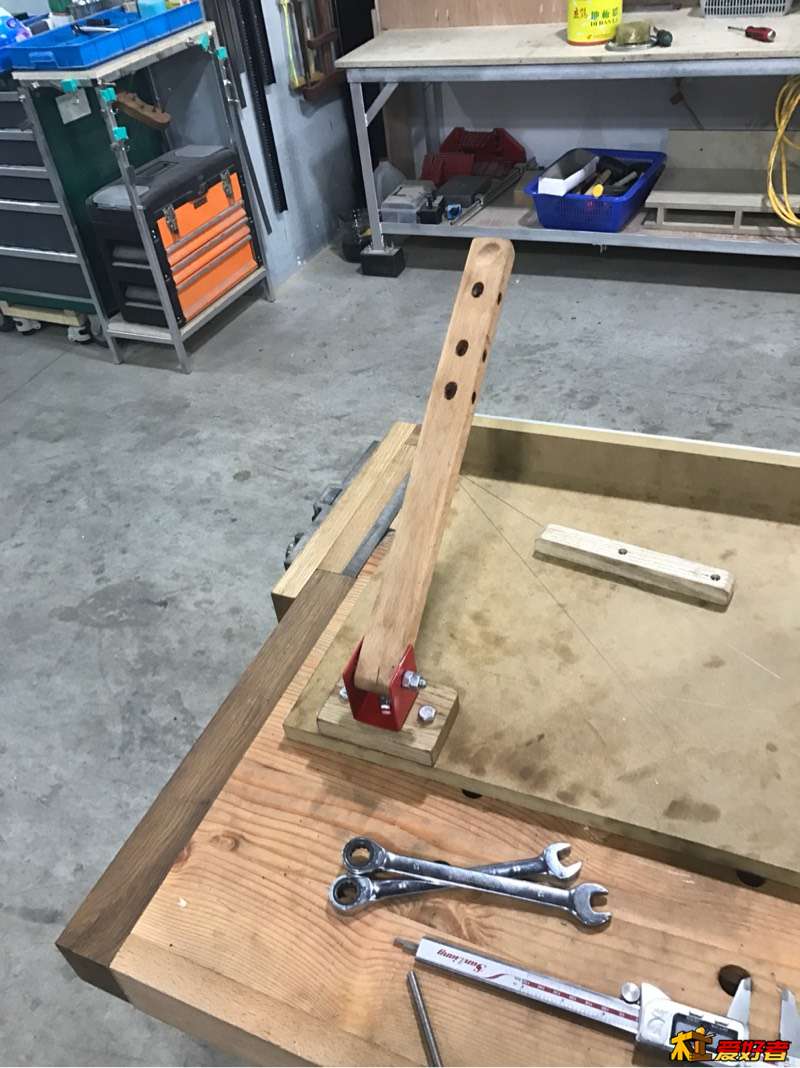

不想用的时候直接整体可以拆下。手拧那两个螺栓就行。不用太紧。

billyxin · 发表于 2018-6-5 22:58:46

本帖最后由 billyxin 于 2018-6-5 23:36 编辑

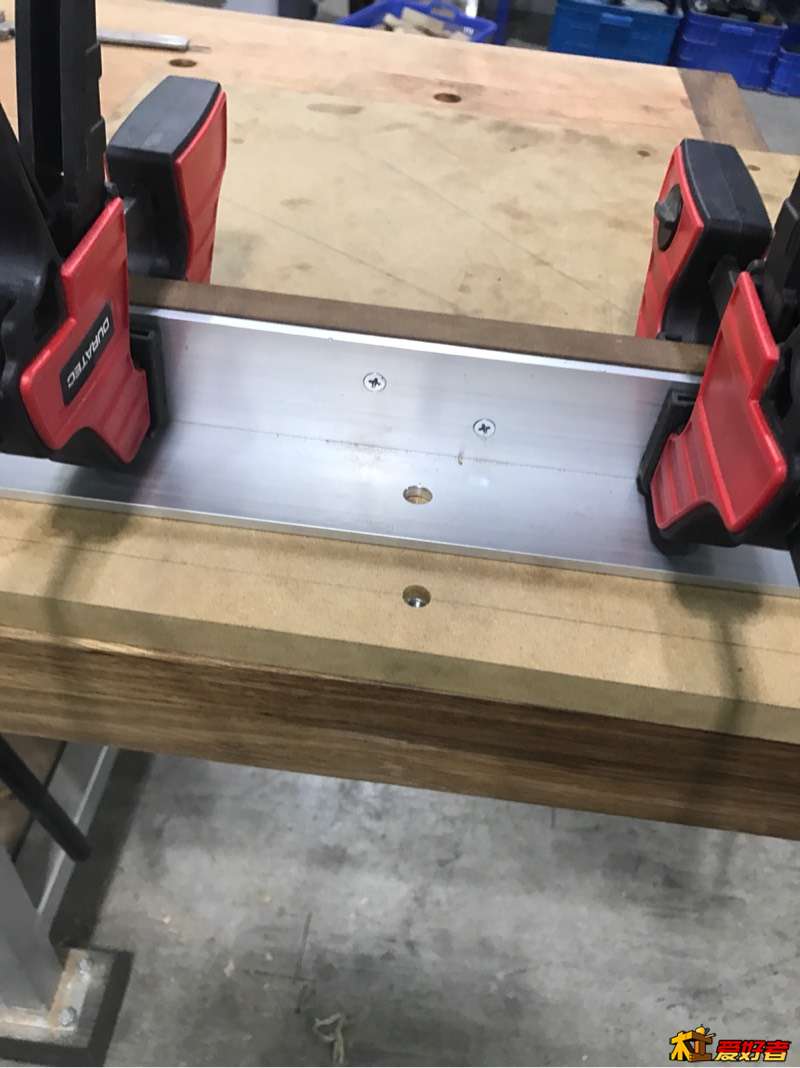

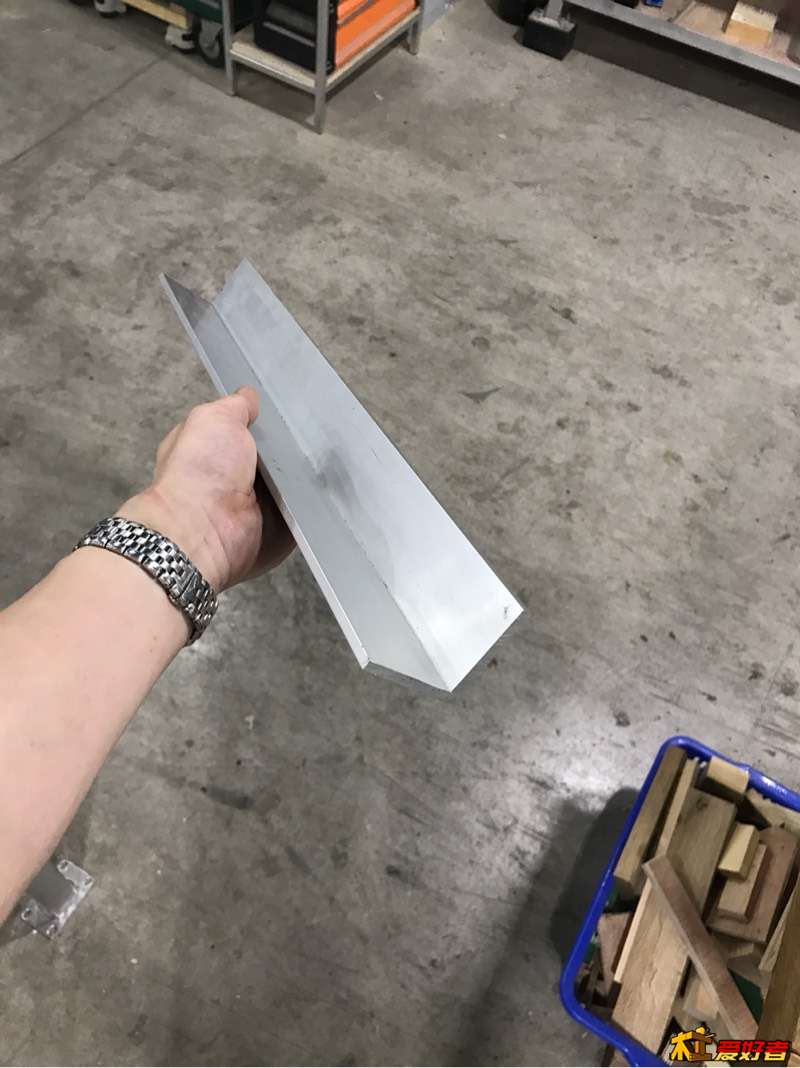

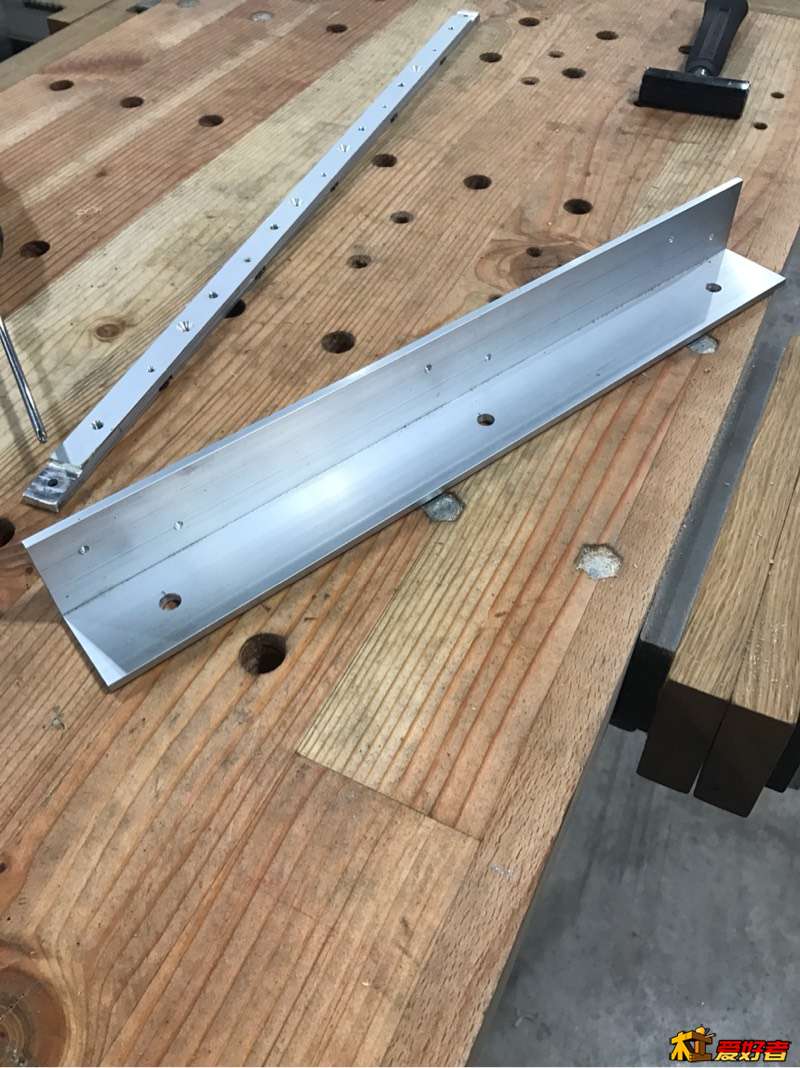

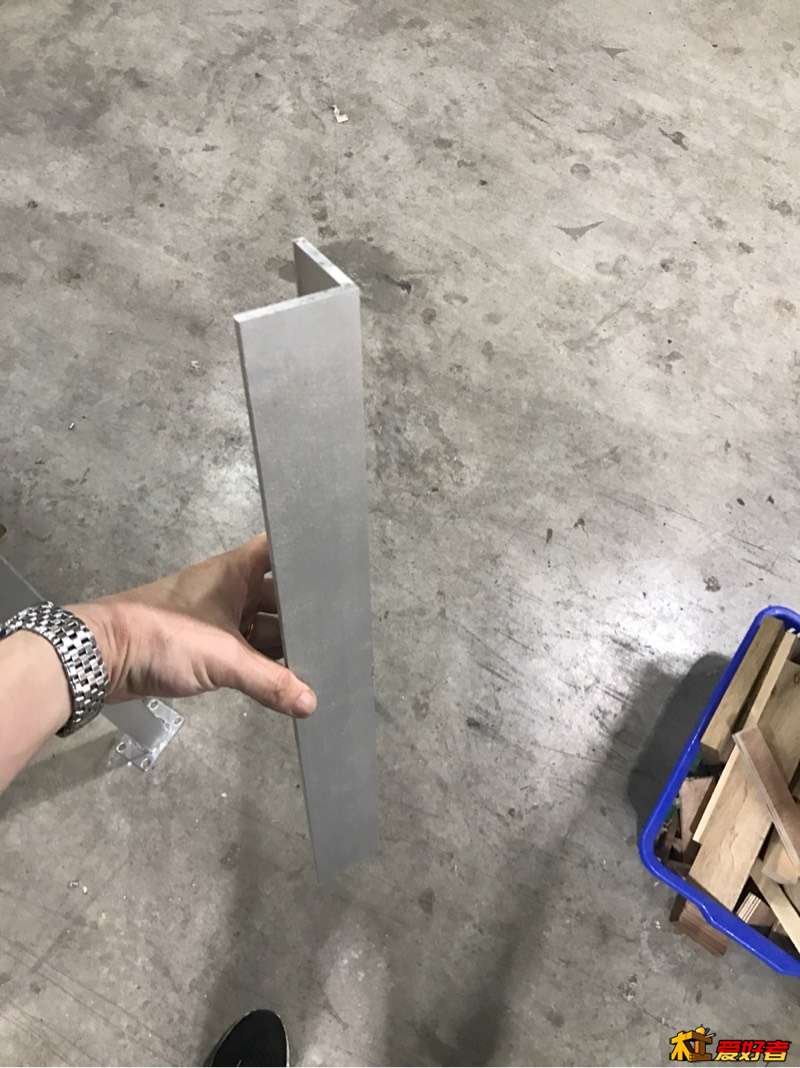

推杆。5050角铝。直角度绝佳。打孔。底下垫点纸拧上木条。下有缝不积木屑，易吹。

billyxin · 发表于 2018-6-5 23:01:55

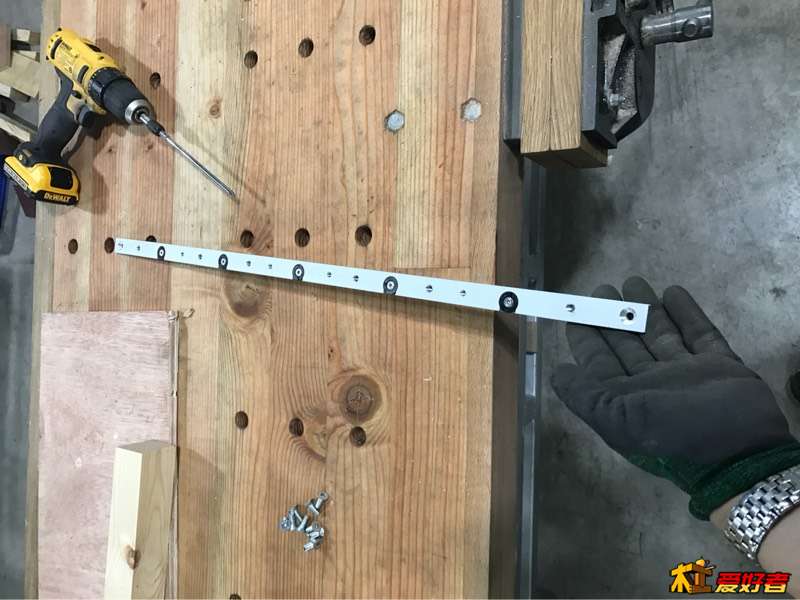

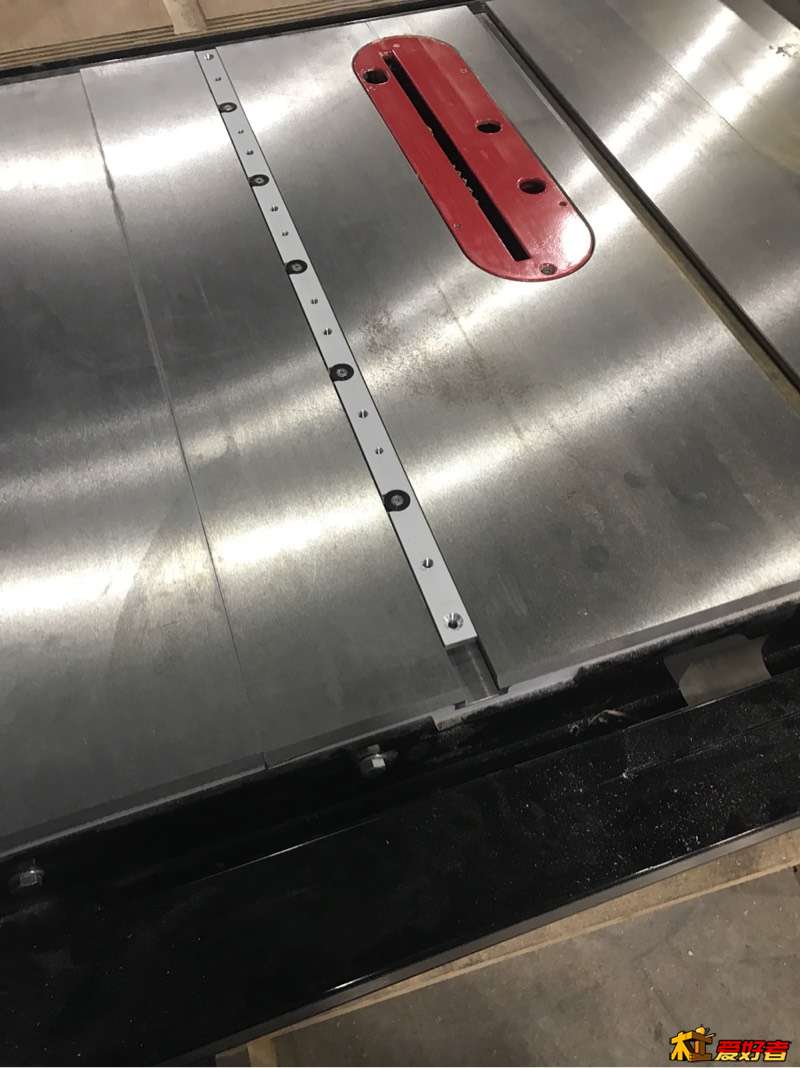

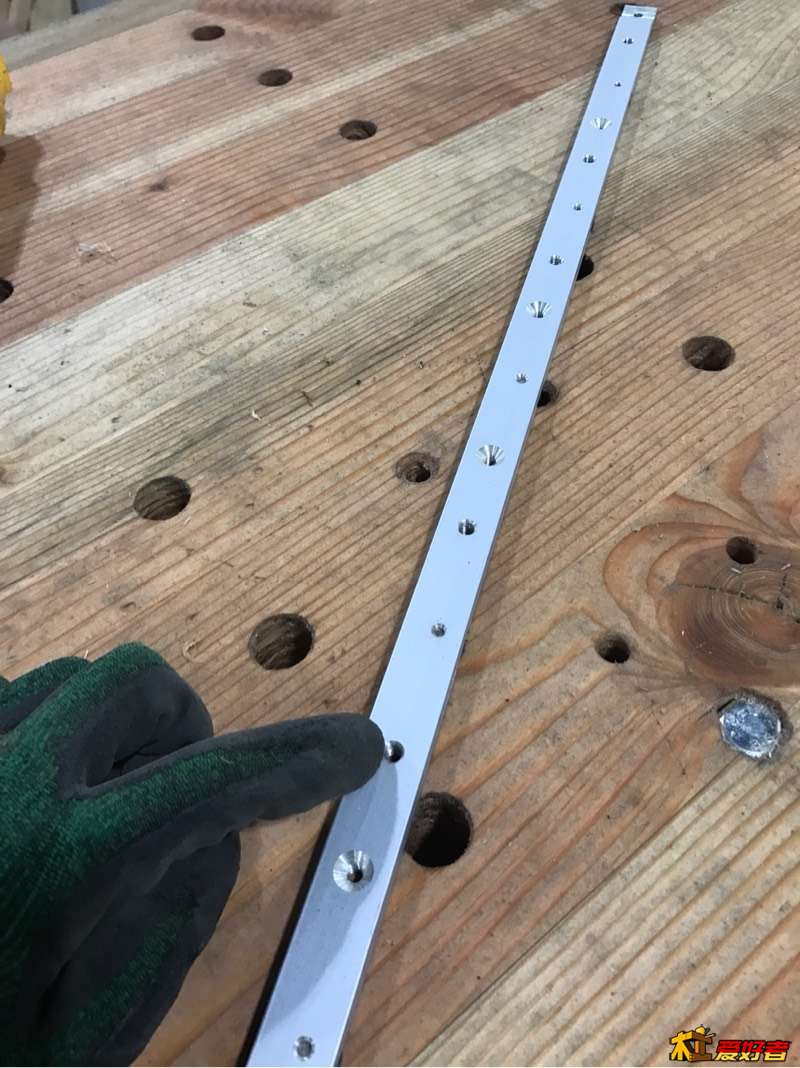

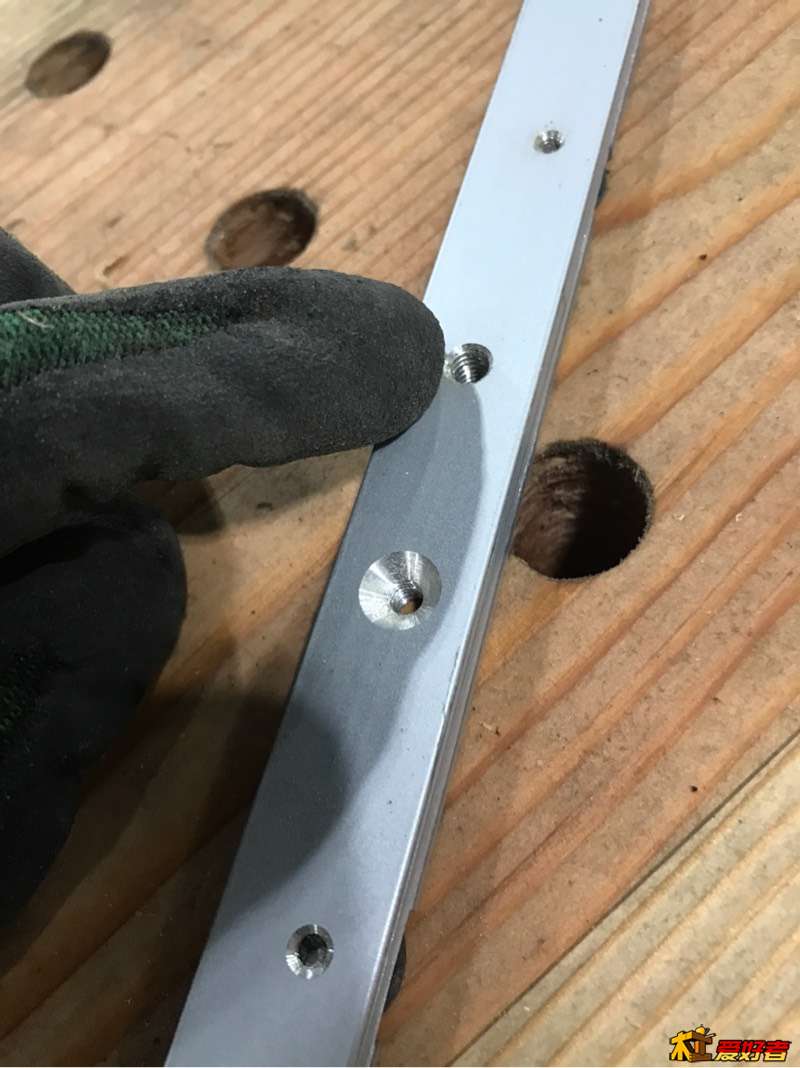

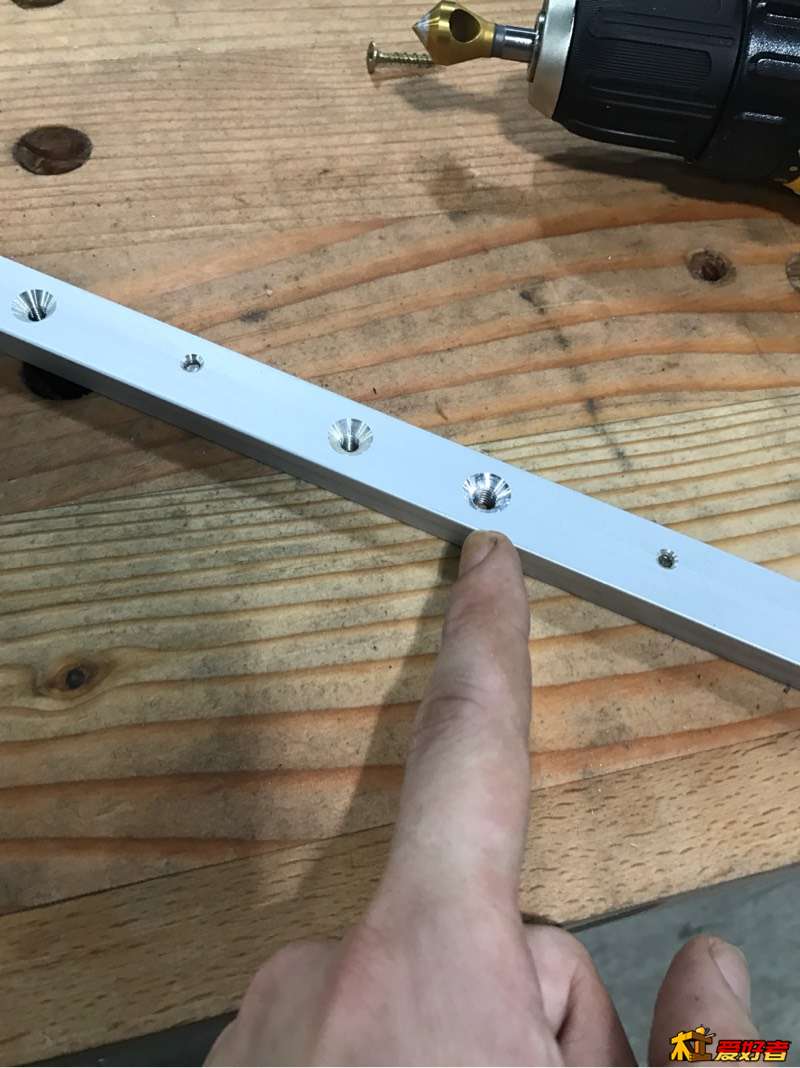

滑杆，吴新650长。背面所有没倒角的孔，都倒角。为了接下来上自攻。

billyxin · 发表于 2018-6-5 23:02:47

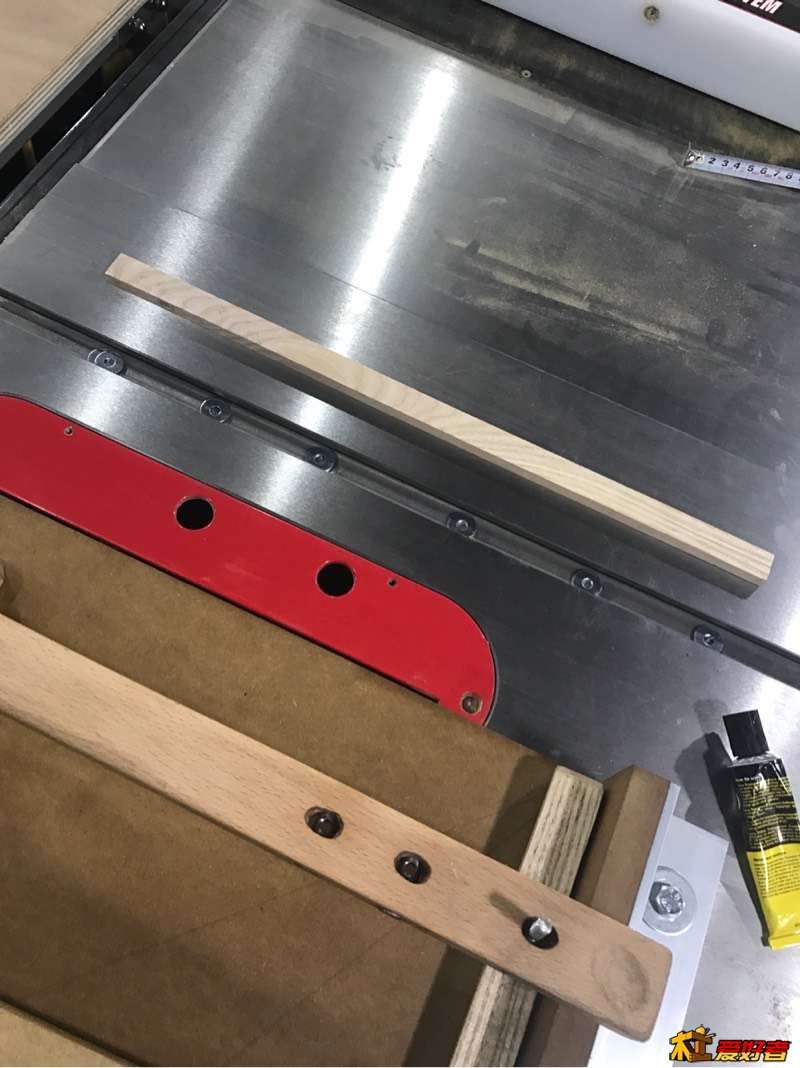

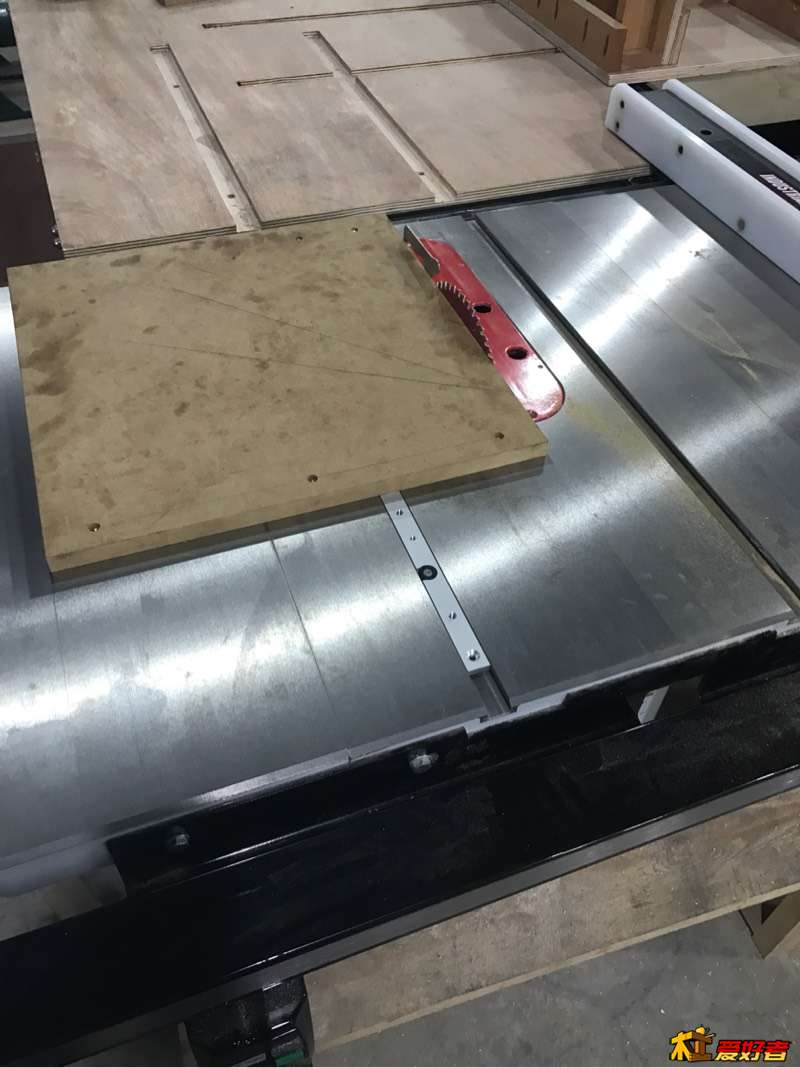

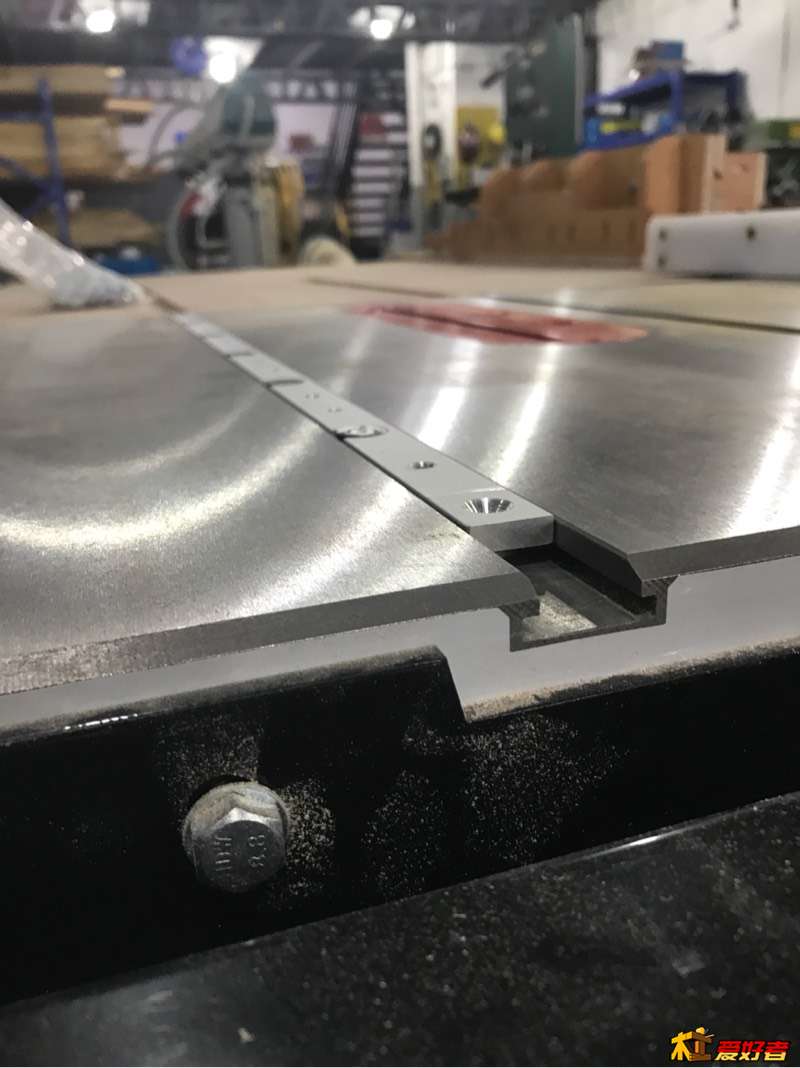

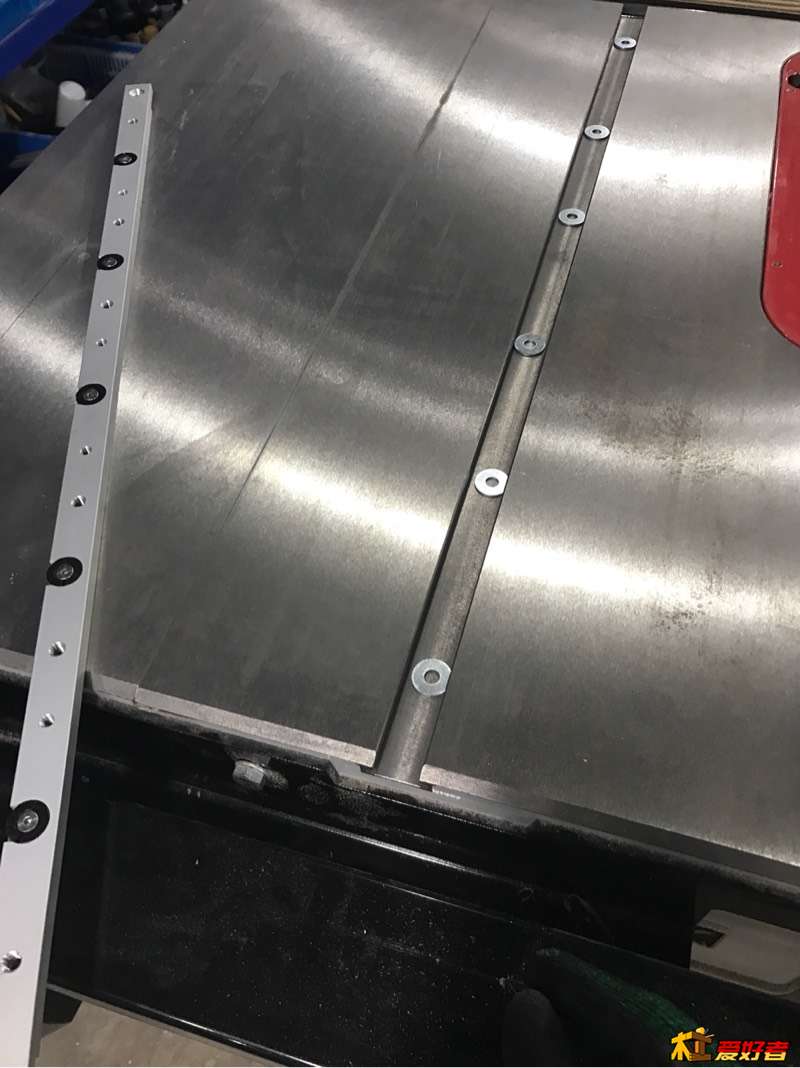

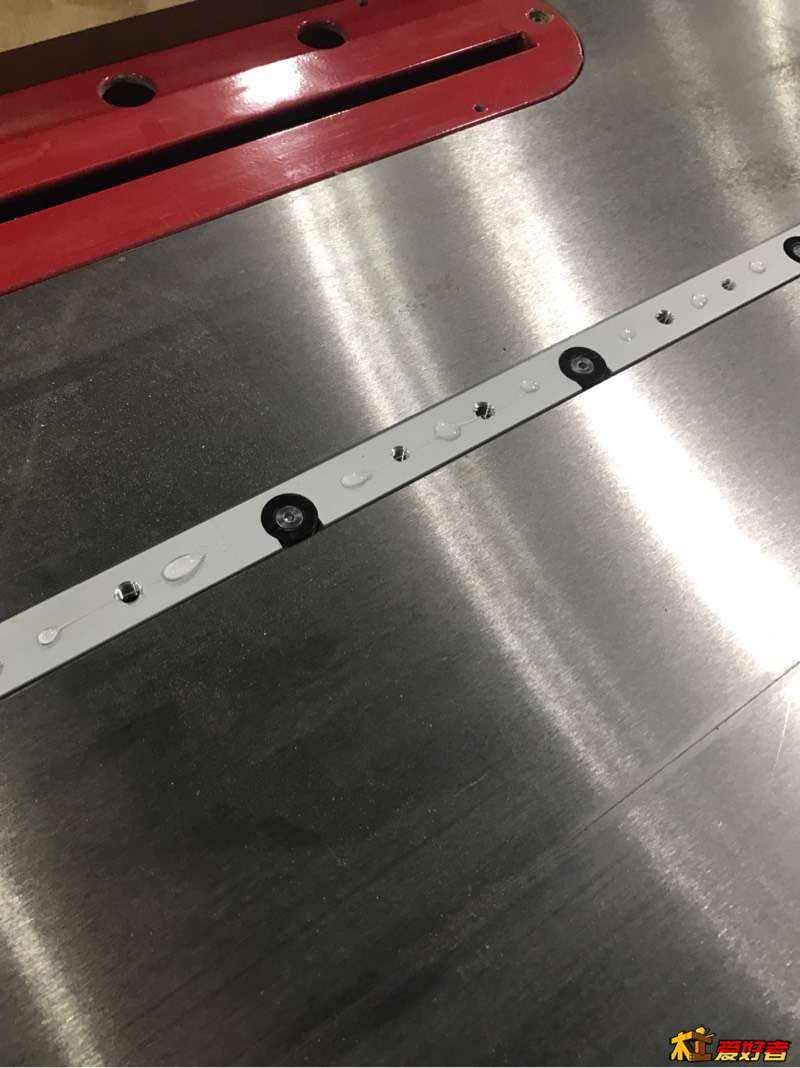

滑槽里垫垫片，让滑条略高出台面。

billyxin · 发表于 2018-6-5 23:04:46

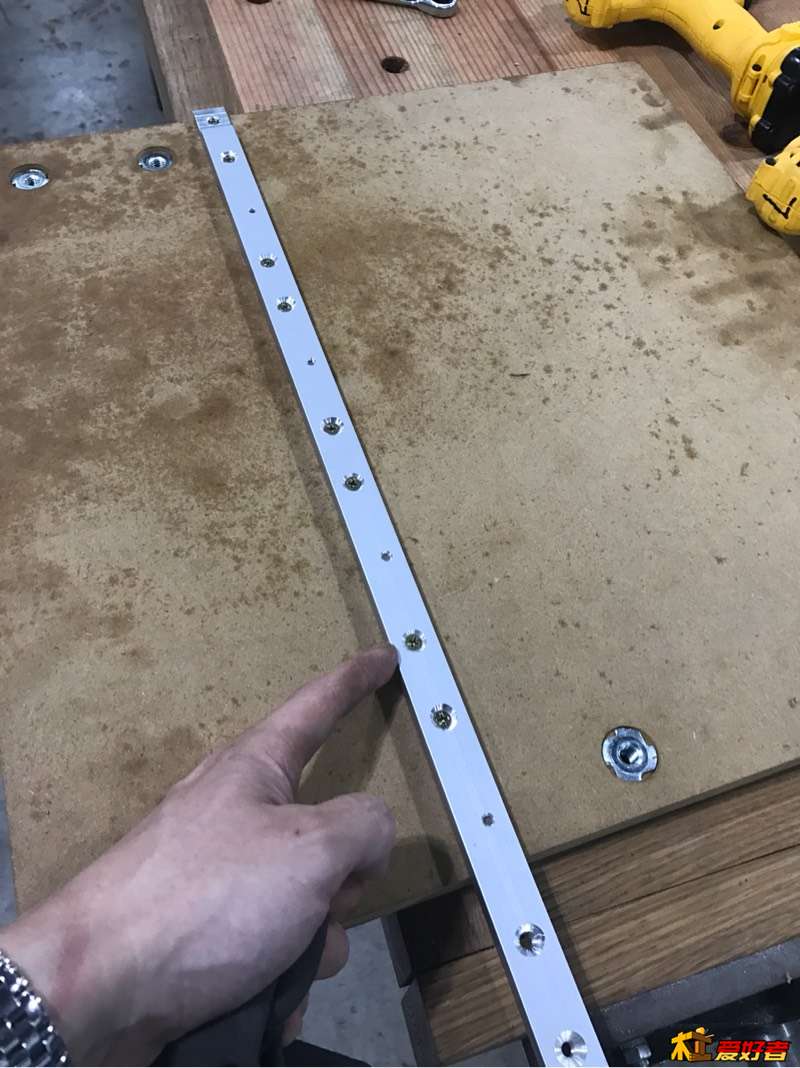

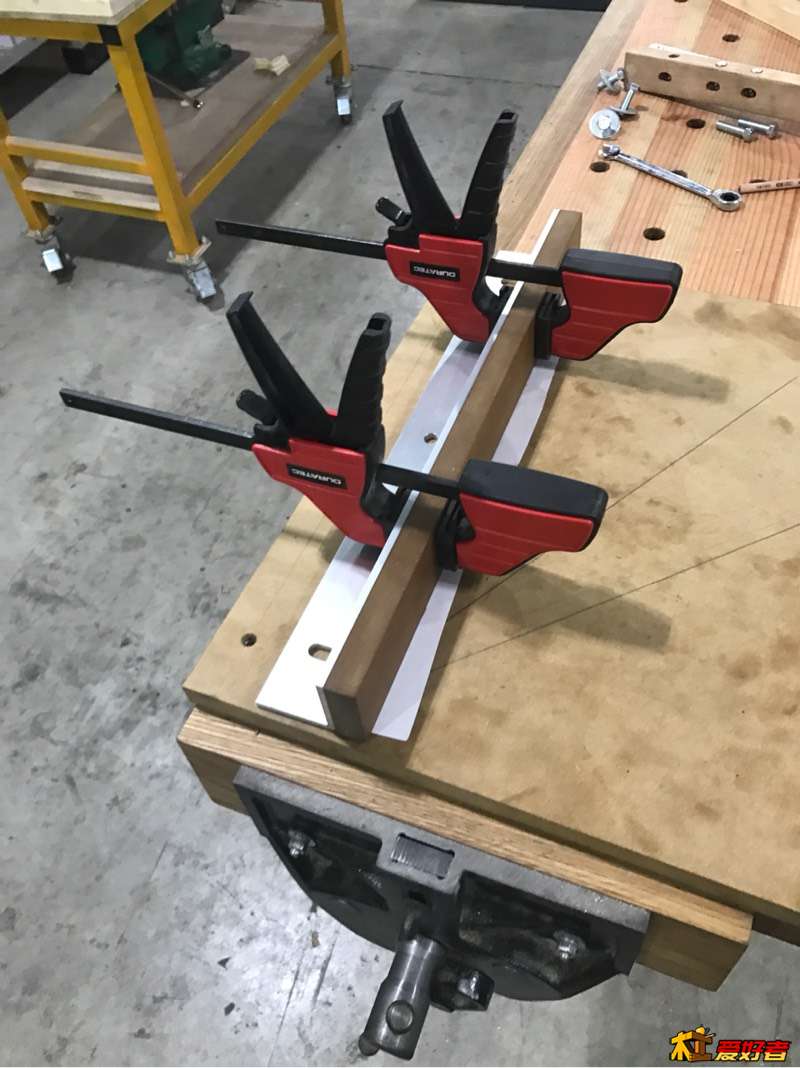

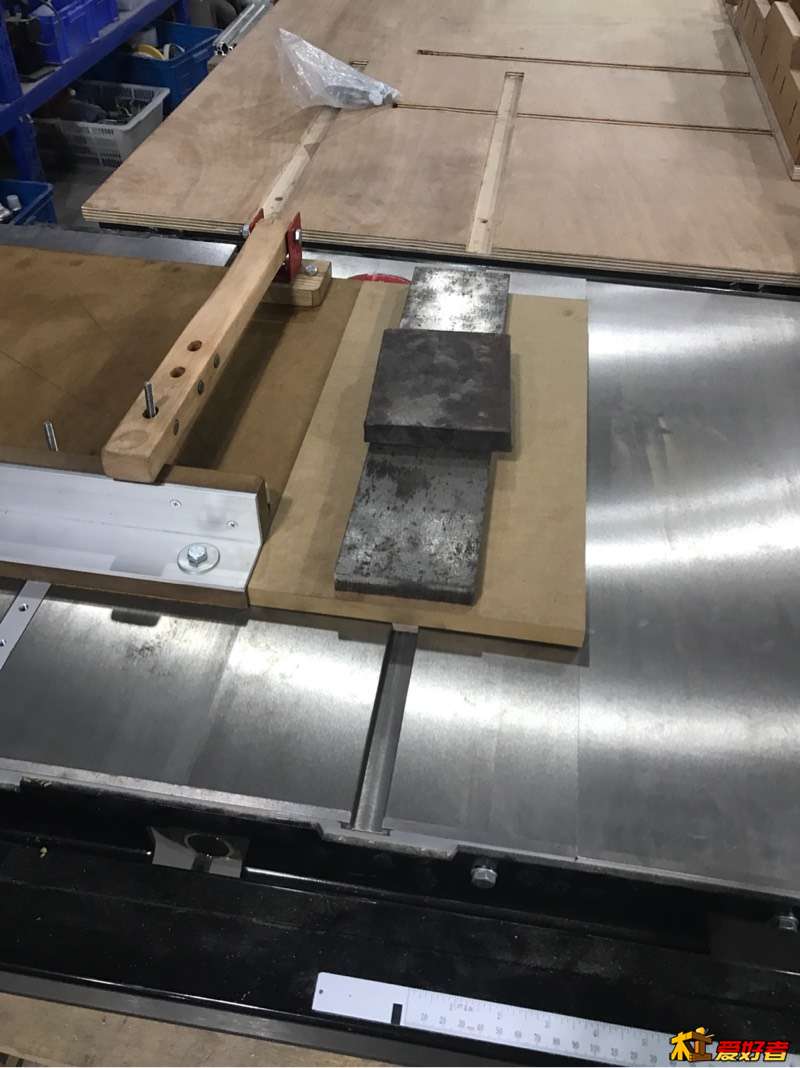

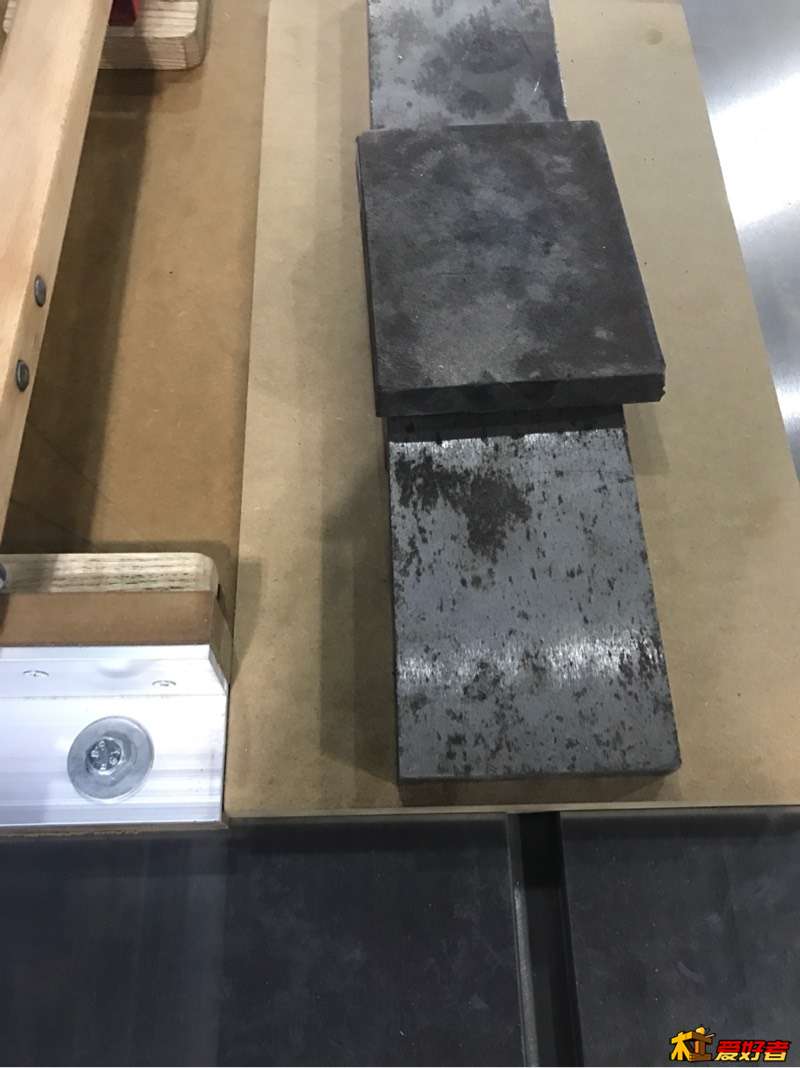

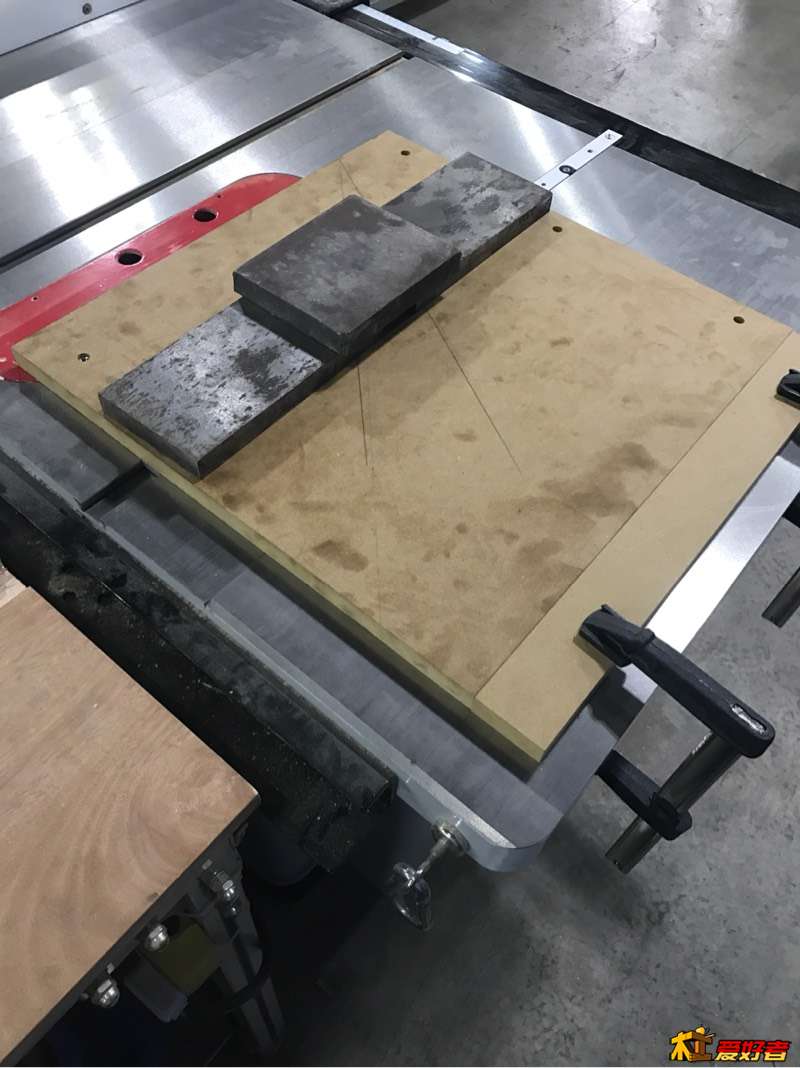

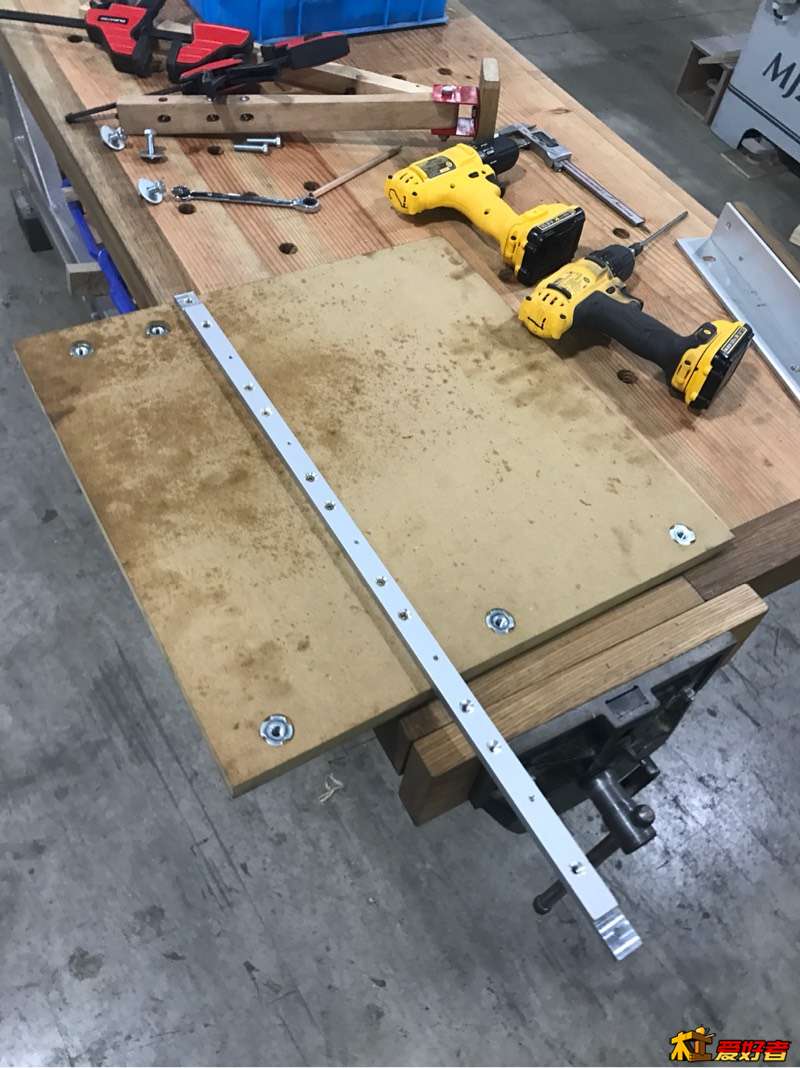

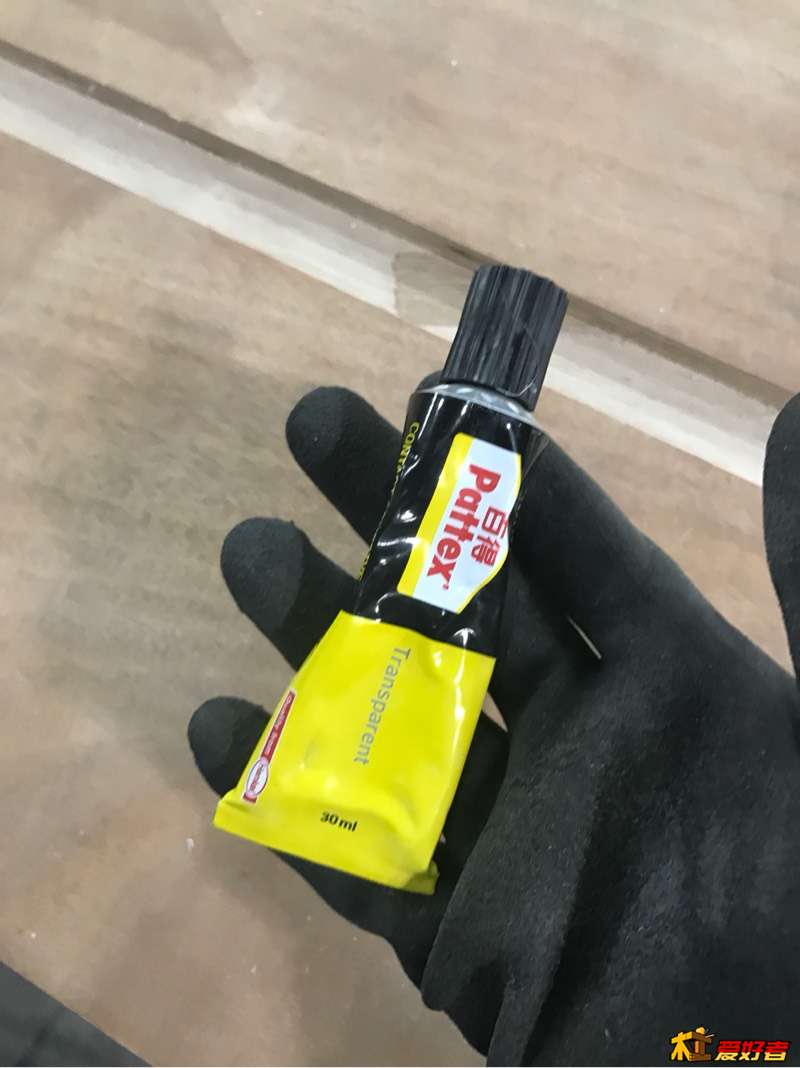

百得啫喱万能胶。粘好压紧。台面右侧留1毫米让锯片以后能锯到。

等10分钟。

billyxin · 发表于 2018-6-5 23:06:19

拧螺丝加固。开机推一刀齐边。涂蜡。

billyxin · 发表于 2018-6-5 23:08:54

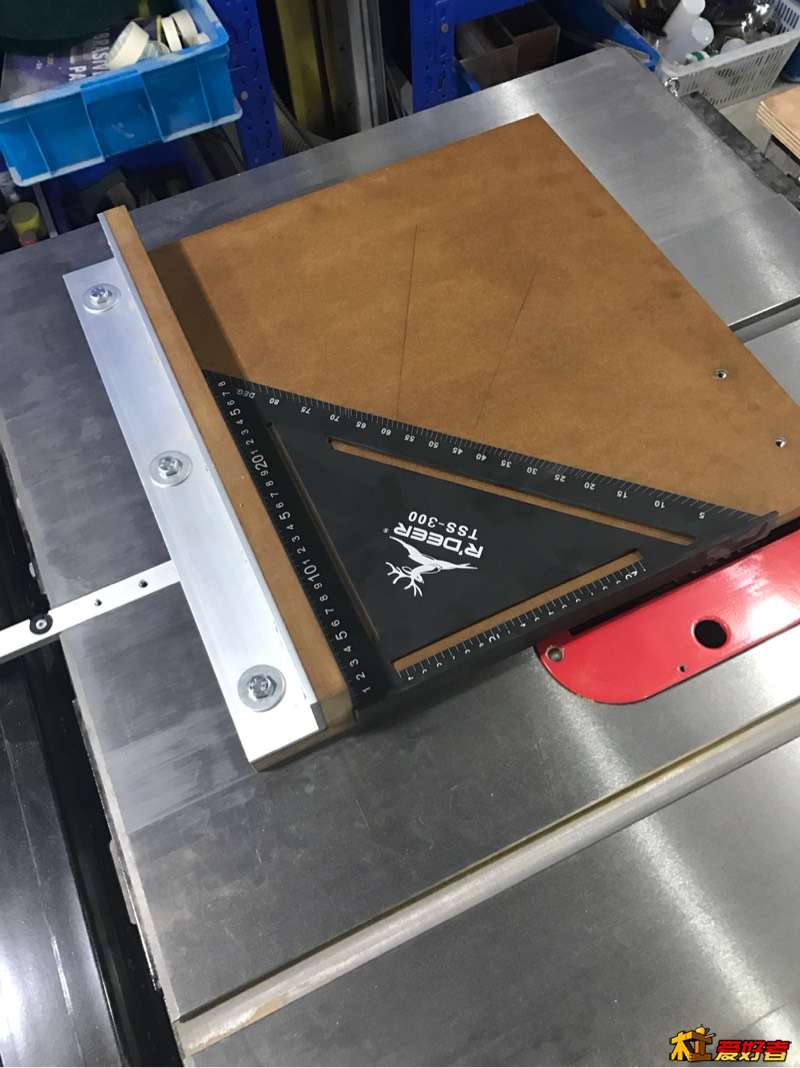

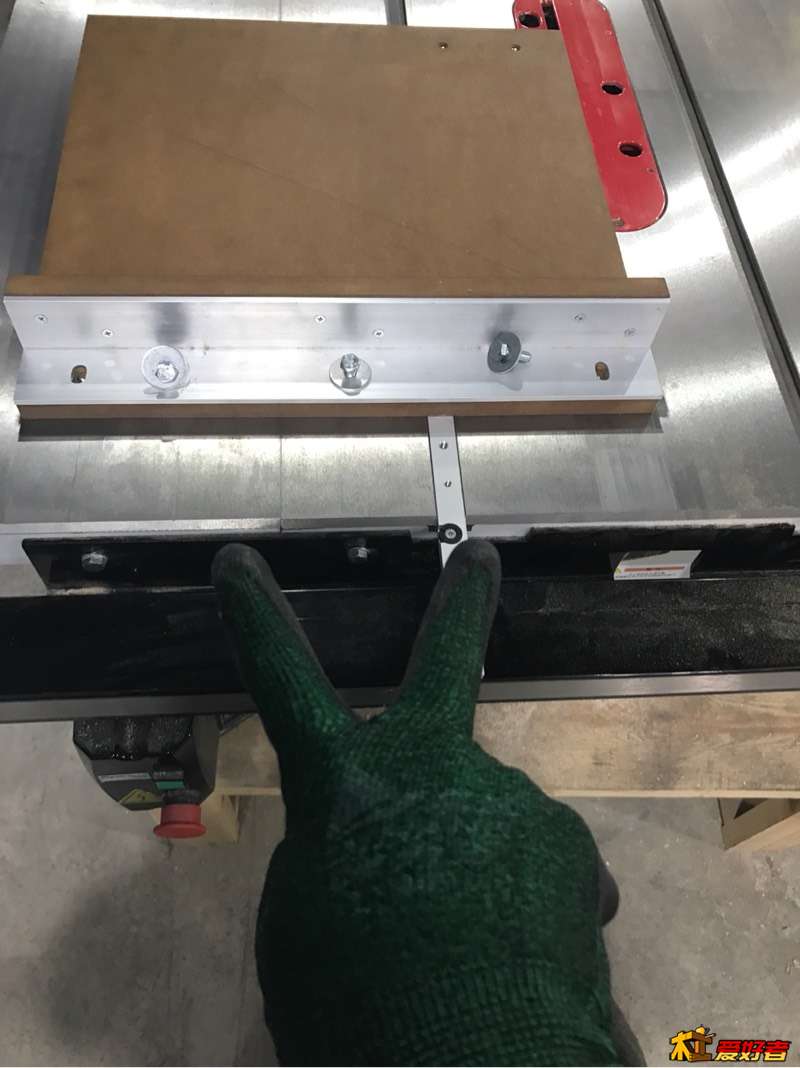

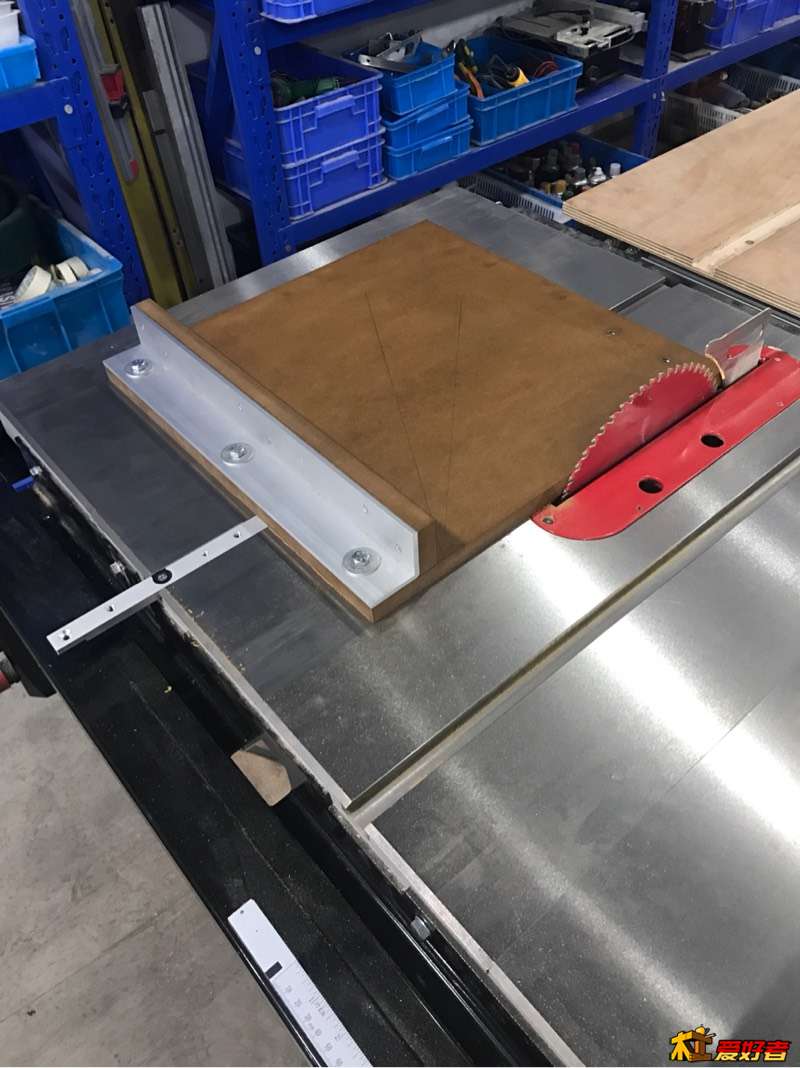

这两个孔是锉成长条型的。可以微调角度了。

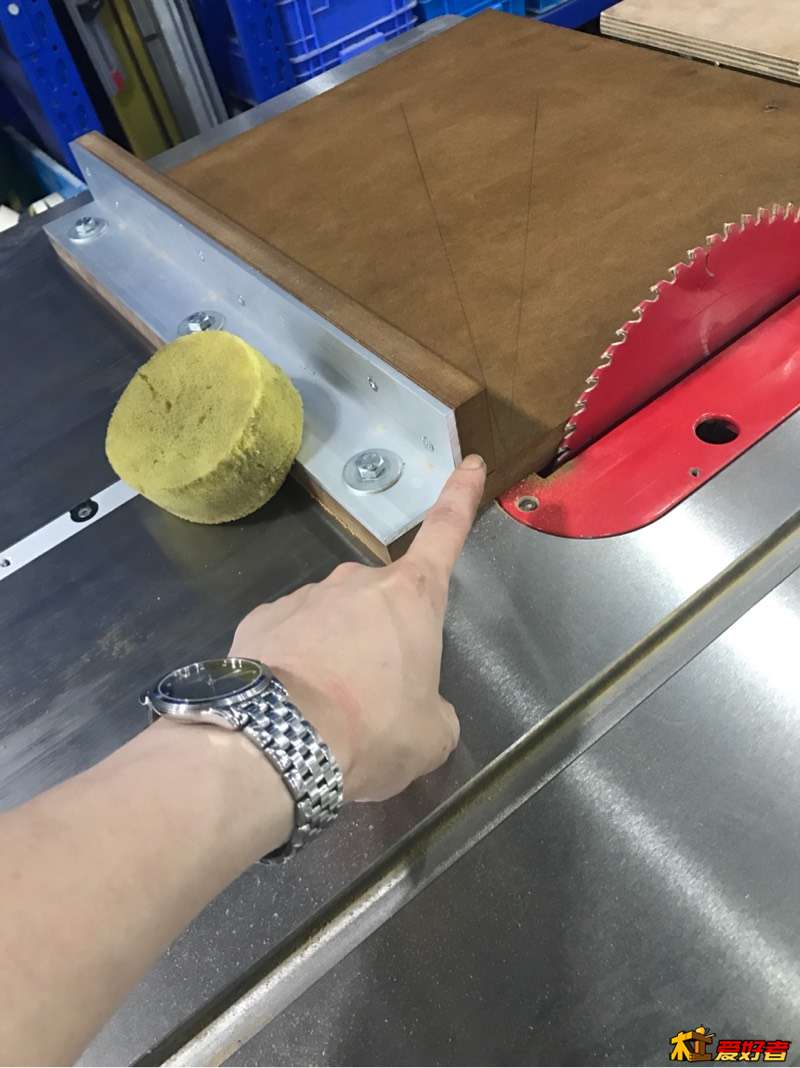

角铝右侧刚好贴锯片。锯片切到也没事，这锯片铝可以切。

billyxin · 发表于 2018-6-5 23:10:03

本帖最后由 billyxin 于 2018-6-5 23:38 编辑

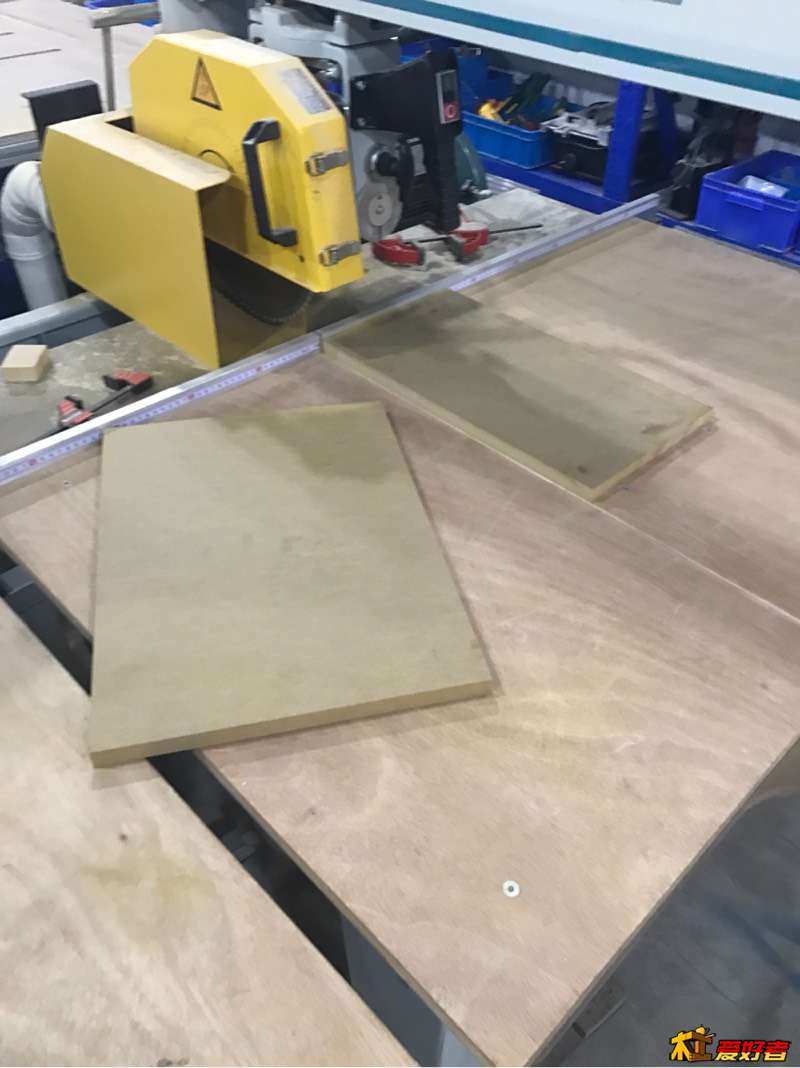

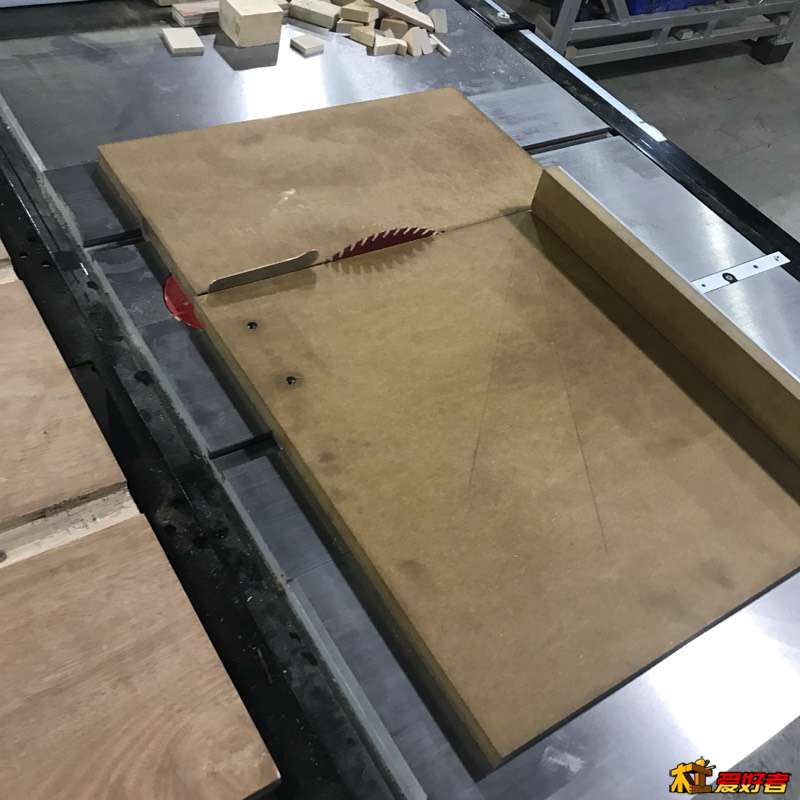

右侧接料台，一个道理，不过没必要用铝合金滑杆了。
