换闭环步进后雕刻机Z反方向

ZHANG8.209 · 发表于 2018-6-2 11:20:32

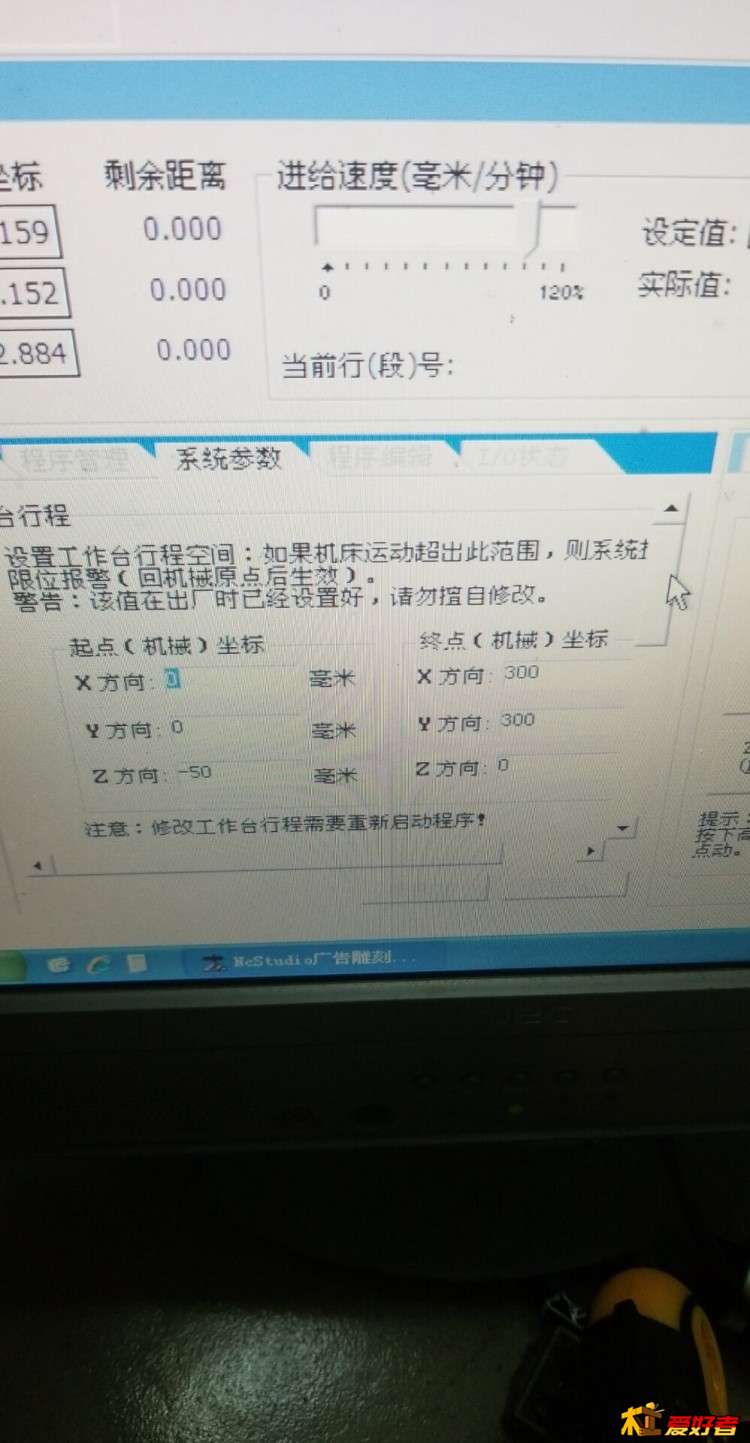

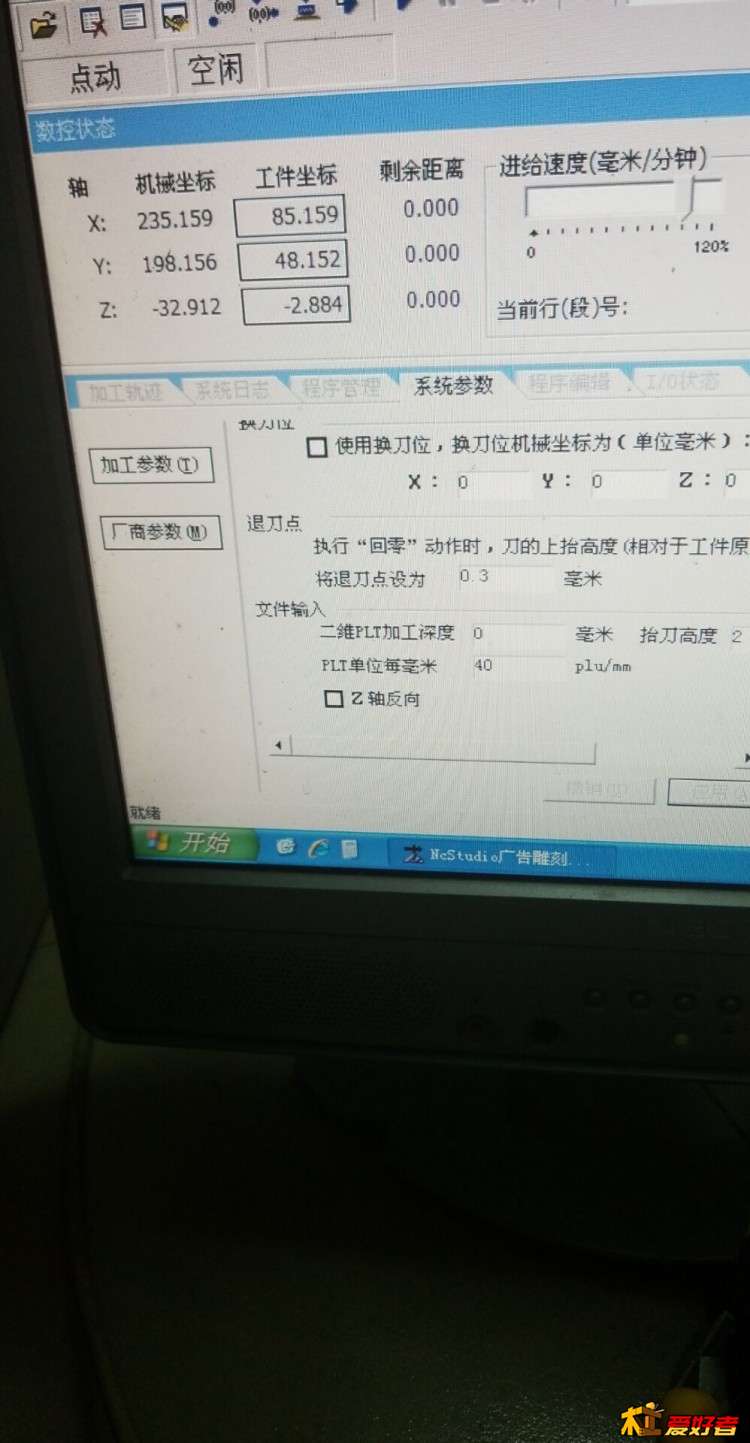

用的是维宏卡，换闭环步进后雕刻机Z反方向，维宏软件里面的Z轴反向勾上也一样是反的，厂商参数也改了试了一下还是一样，大师来帮忙看看怎样解决，先谢谢了

木头戴 · 发表于 2018-6-2 11:57:28

A+-或B+-对调一下线就行了

ZHANG8.209 · 发表于 2018-6-2 12:15:12

木头戴发表于 2018-6-2 11:57- Y' [- d, o% u; E. C
A+-或B+-对调一下线就行了

好的谢谢！

zaozichen · 发表于 2018-6-2 13:28:17

2楼有道理

4f42999693e2471 · 发表于 2018-6-2 16:19:56

这种驱动有反向拨键，ccw好像

18255605217 · 发表于 2018-6-2 19:06:06

参数不正确，控制卡坏了，驱动器坏了，线路有问题

ZHANG8.209 · 发表于 2018-6-2 22:05:38

18255605217 发表于 2018-6-2 19:06% P3 q! x( i- m7 L. E
参数不正确，控制卡坏了，驱动器坏了，线路有问题

两个卡都一样，线没接错，按上面2楼说的A+/A-互换马达报警异响

ZHANG8.209 · 发表于 2018-6-2 22:10:02

谁来救一下

sdacc · 发表于 2018-6-2 23:28:51

看你去年发的 [硬件] 闭环步进接线求助
一年了还没用起来？慢工出细活

dhi · 发表于 2018-6-3 12:00:16

你看看，应该有一个拨码开关是控制单双脉冲的，驱动器现在是双脉冲控制，所以只会往一个方向跑。

dhi · 发表于 2018-6-3 12:02:02

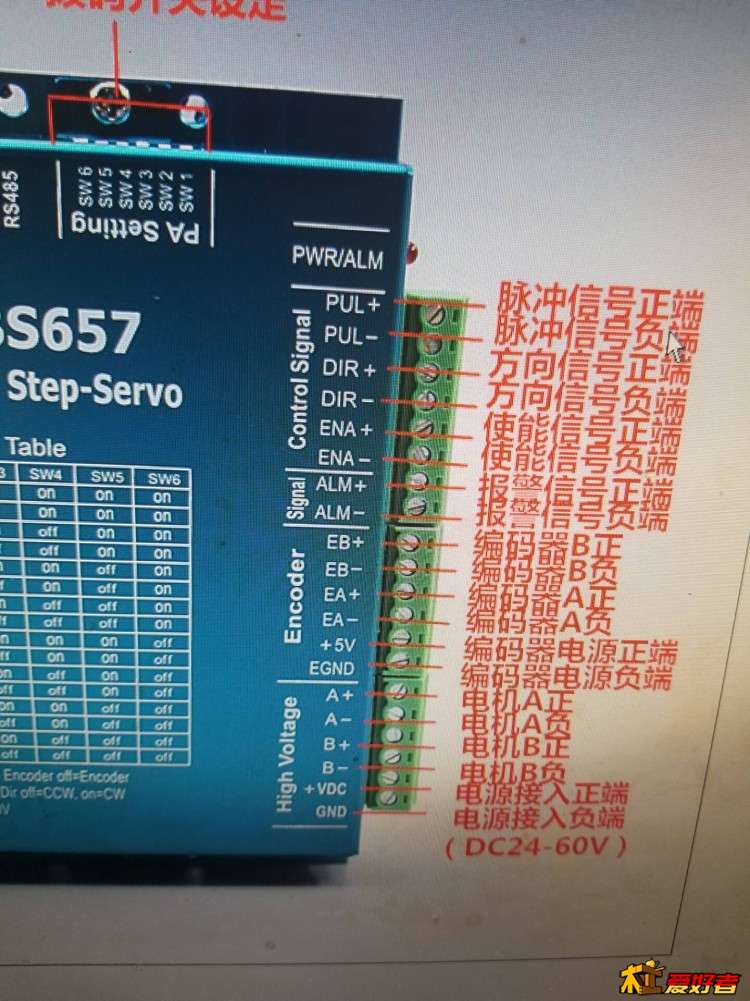

你驱动器照片不完整，建议你拍个完整的看看。另外问下你多少钱一套买的？我最近也买了几套韩国闭环步进还在路上。

dhi · 发表于 2018-6-3 12:36:15

dhi 发表于 2018-6-3 12:00 9 ?: d# E# Z+ c
你看看，应该有一个拨码开关是控制单双脉冲的，驱动器现在是双脉冲控制，所以只会往一个方向跑。

额，是我看错了，方向反了把拨码开关sw2拨到另外一边就行了

18255605217 · 发表于 2018-6-3 12:56:56

ZHANG8.209 发表于 2018-6-2 22:05 - ]5 A) h i3 D3 r
两个卡都一样，线没接错，按上面2楼说的A+/A-互换马达报警异响

把驱动器对掉试下，驱动器是有可能坏的

阿余 · 发表于 2018-6-3 13:57:03

我也用闭环步进,没你说的问题.

山卡卡呢 · 发表于 2018-6-3 20:03:33

闭环线必须按照接线图接，不然会报警，反向驱动上有个拨码开关几号忘了是CCW cw调整方向的，

不用谢
