这个帖子就没几个图，所以想长也长不了。这个东西应该也没有几个人有兴趣。

但是它的确让我更便利，更轻松，这是diy好玩的地方啊！

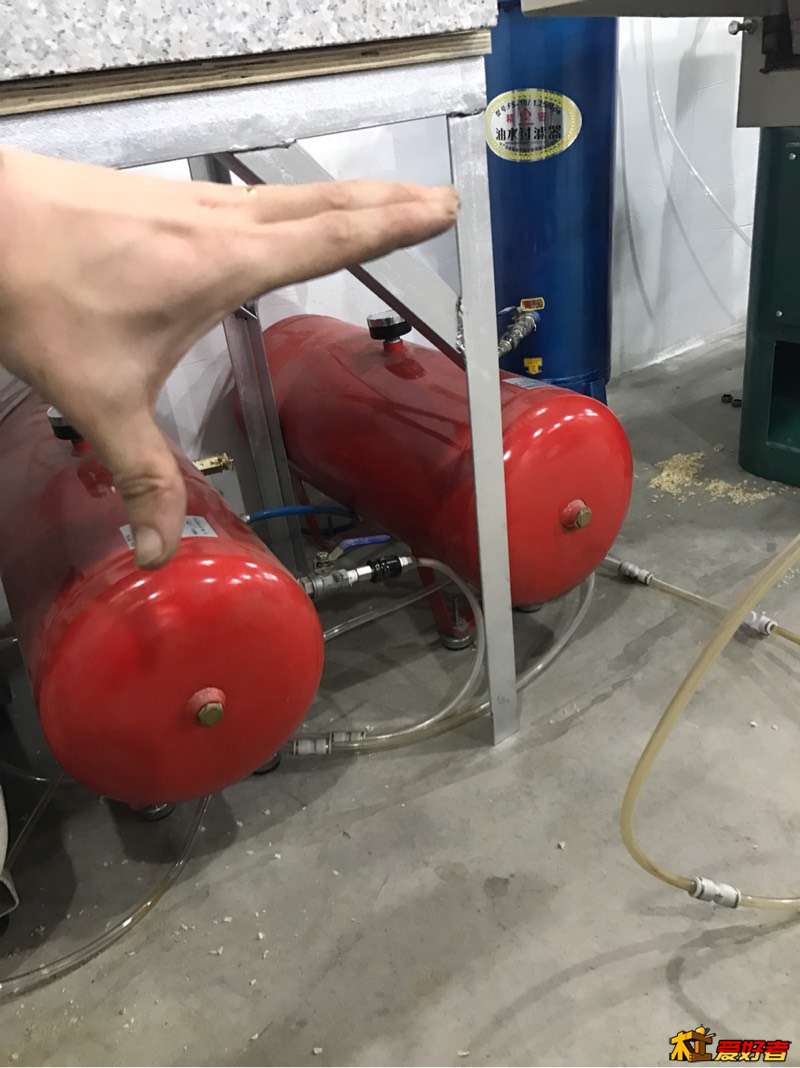

我的空压系统是两个空压机并联，进入两个串联的气缸，再进入水油分离器，再进入遍布工房的空压管路网。自己设计的，已经用了一年了，没啥问题。

billyxin

空压机的下排水阀一般都是很小的，也不好操作，排水比较麻烦。但是空压机里面的水是随着使用一直增加的，就存在罐子里面，晃一晃罐子，能清楚的听到水声。

我在上海，空气湿度算是比较大，并且我空压机用的频繁，所以水积攒比较快，需要经常放水。

罐子里的水会腐蚀罐体内部，变成锈水，罐体变薄，时间久了就会出现不能承受气压的薄弱点，气缸就要弃用。所以气缸是有寿命的，我每次都建议那些买二手空压机的木友不要去省这个钱，毕竟这个是个炸弹，但是没人理我，可能我太怕死了吧哈哈。

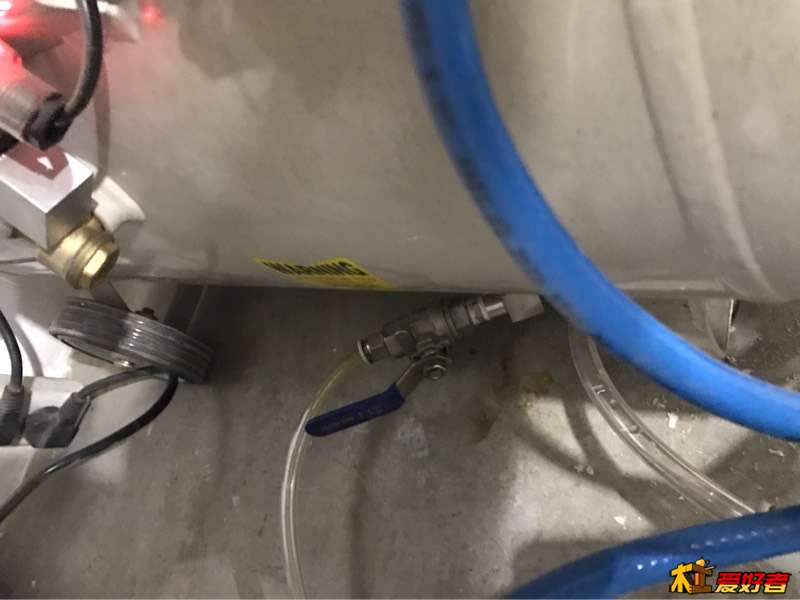

为了方便放水，我把下面的排水阀改成了这种球阀。并且改为直角，这样摇晃气缸时阀门不碰地面。

billyxin

我身边没有用空压机的人，所以我就去问卖家怎么排水，各种说法都有。我各种尝试后总结结果如下：最方便，最快，最有效的排水方法是，空压机正常压力或者至少有些压力的情况下，轻轻打开一点点排水阀门，听到呼呼的气声，向左倾斜空压机，左右轻轻摇摆空压机，让罐子里的水晃动，水就会逐渐从气罐底部偏左的这个排水阀里冲出来。

罐子一般是后面两个轮子，前面一个脚，就是三脚着地。

所谓向左倾斜和晃动罐体，就是抓着手柄向左用力，让它右后轮离地。一点也不重。

billyxin

但是，有一次，我掰排水阀的时候，那个直角铜弯头断了。是冬天很冷的时候，可能那个铜受不了气温变脆了，当然更大的可能是铜料太薄了，操蛋的东西。吓我一跳啊，那个气体冲出的声音！震撼！终生难忘啊！

于是我都换了304不锈钢直角弯头，加厚的！

但是有心理阴影了，以后也不怎么敢排水了。水就越来越多了。

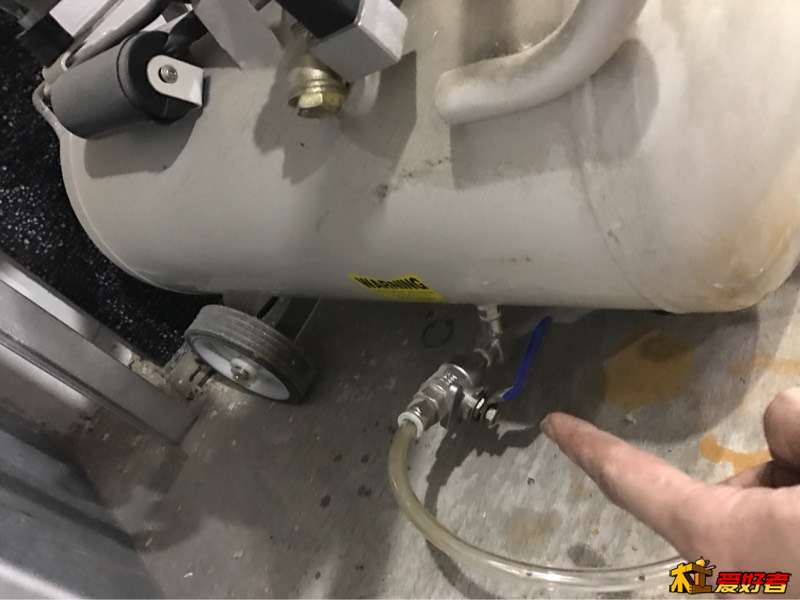

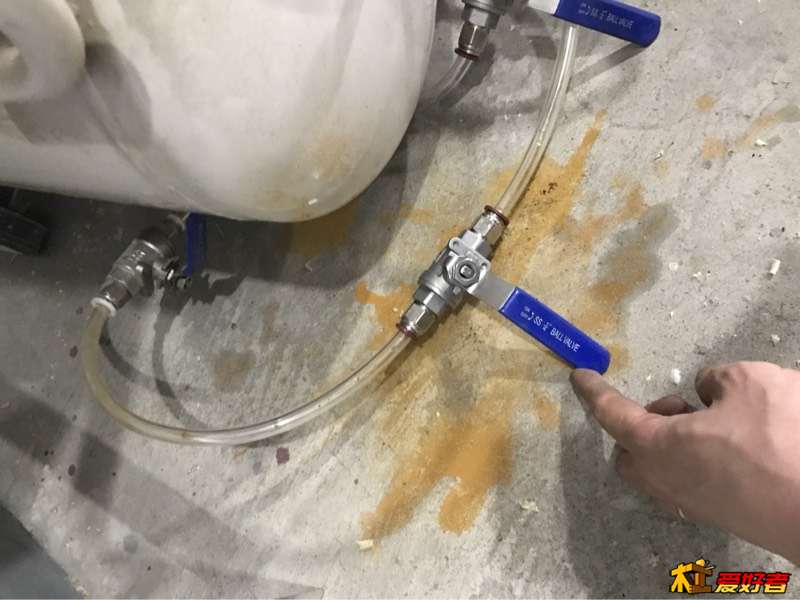

这次，我在排水阀的外面接管子，又加接了一个阀，这样气罐上的阀就常开，不用掰。排气都用管子上这个阀，这样心里就踏实了！

阀都是不锈钢的，为了不堵不锈耐用踏实。

billyxin

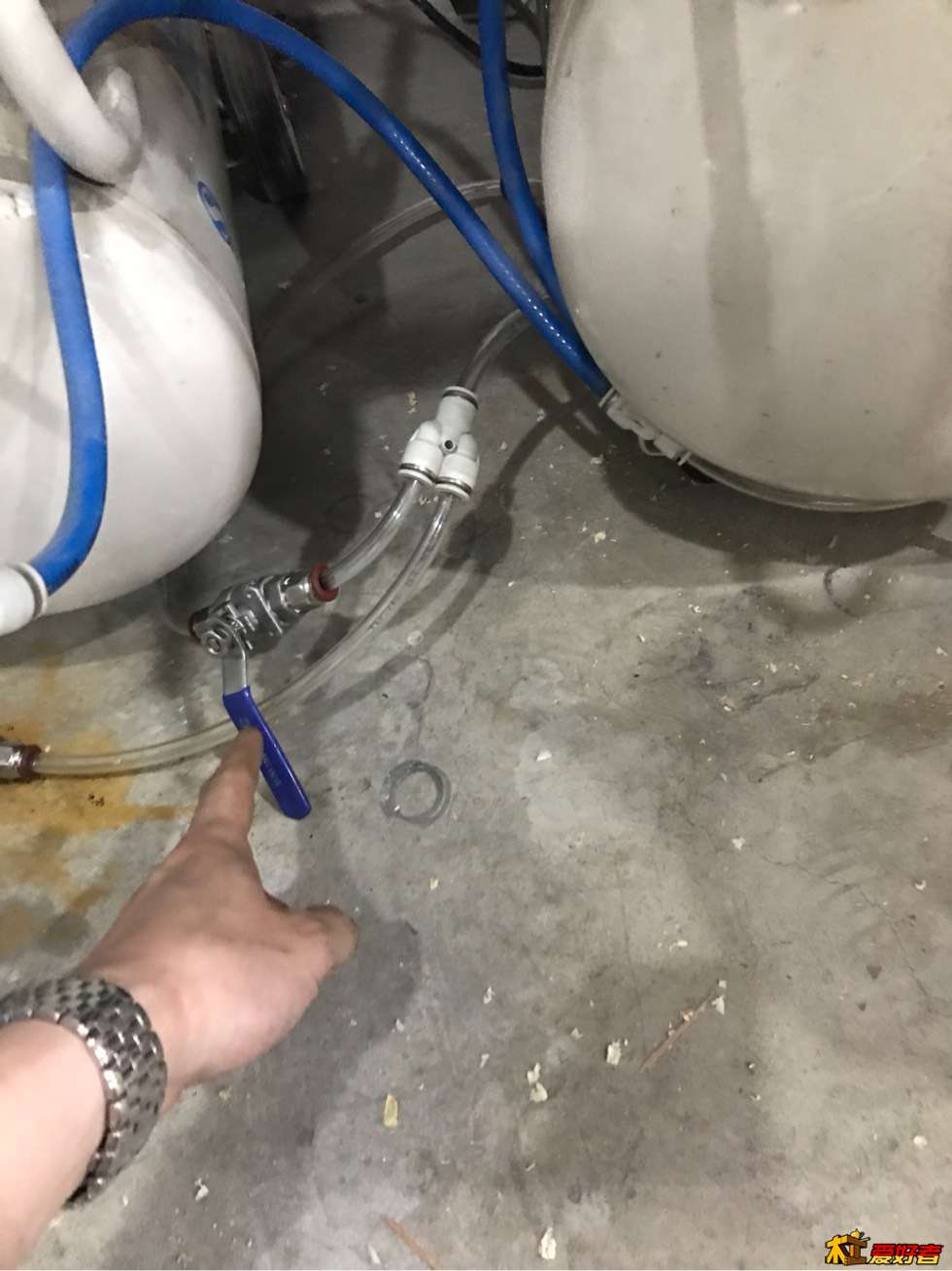

两个空压机各一路排水阀。

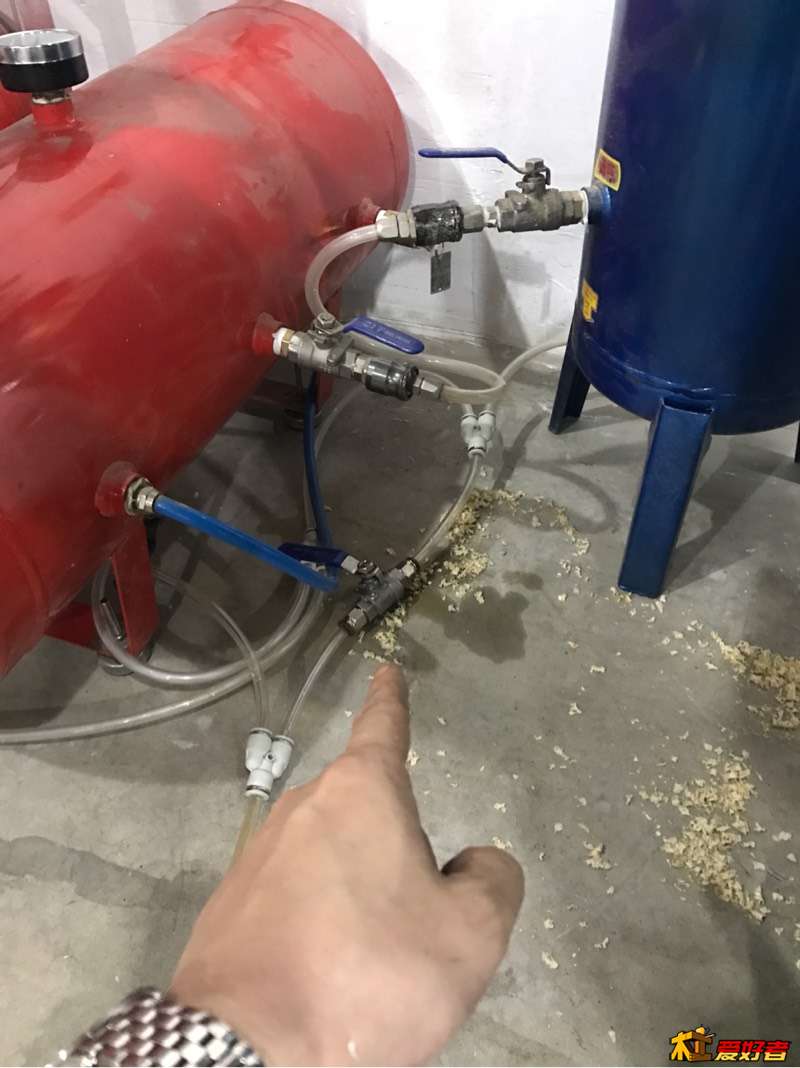

两个气罐和水油分离器三个罐子并联，共用一路阀。

所以一共三路排水阀。排水的时候，一路一路的排，排三次。

billyxin

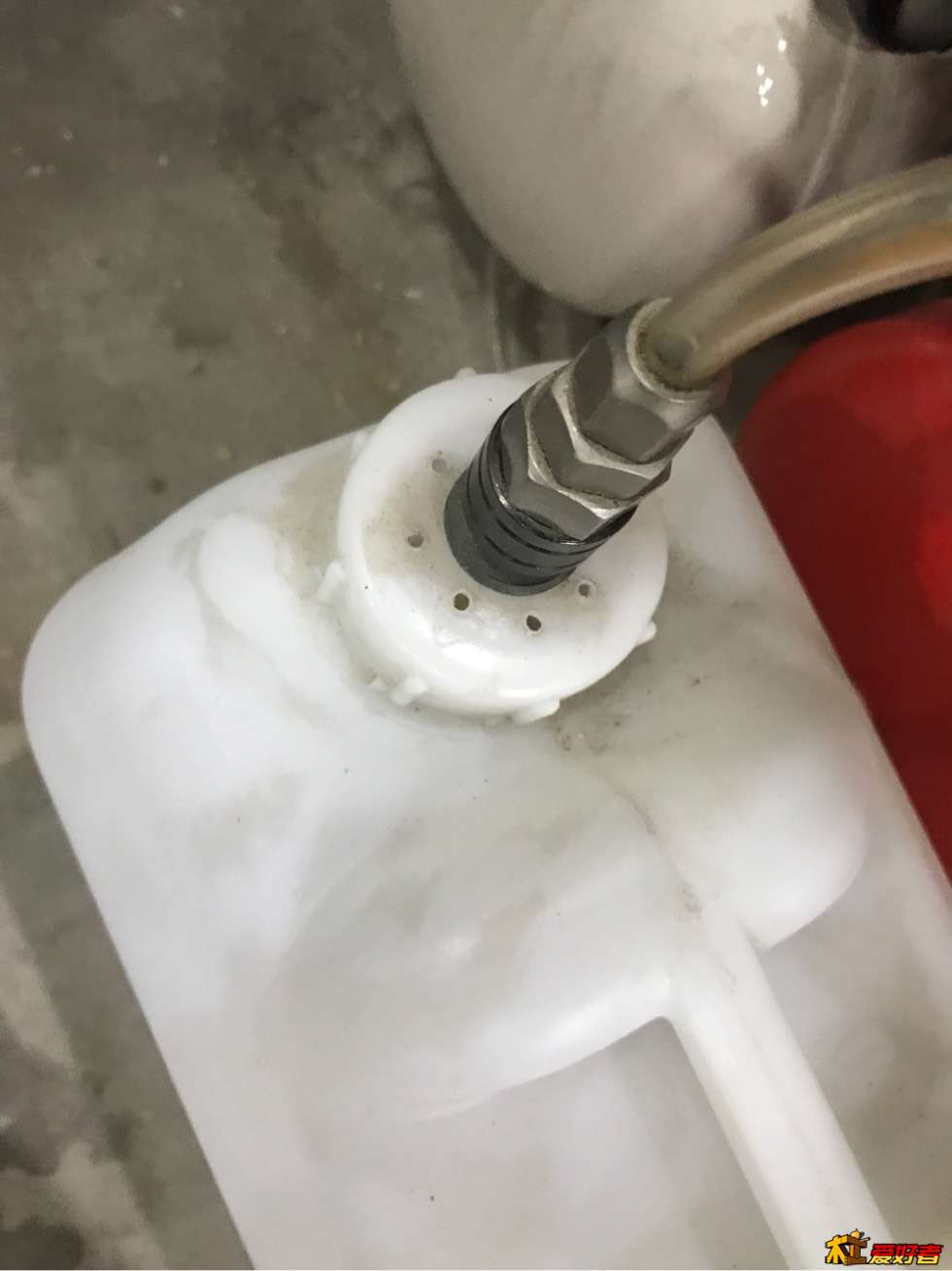

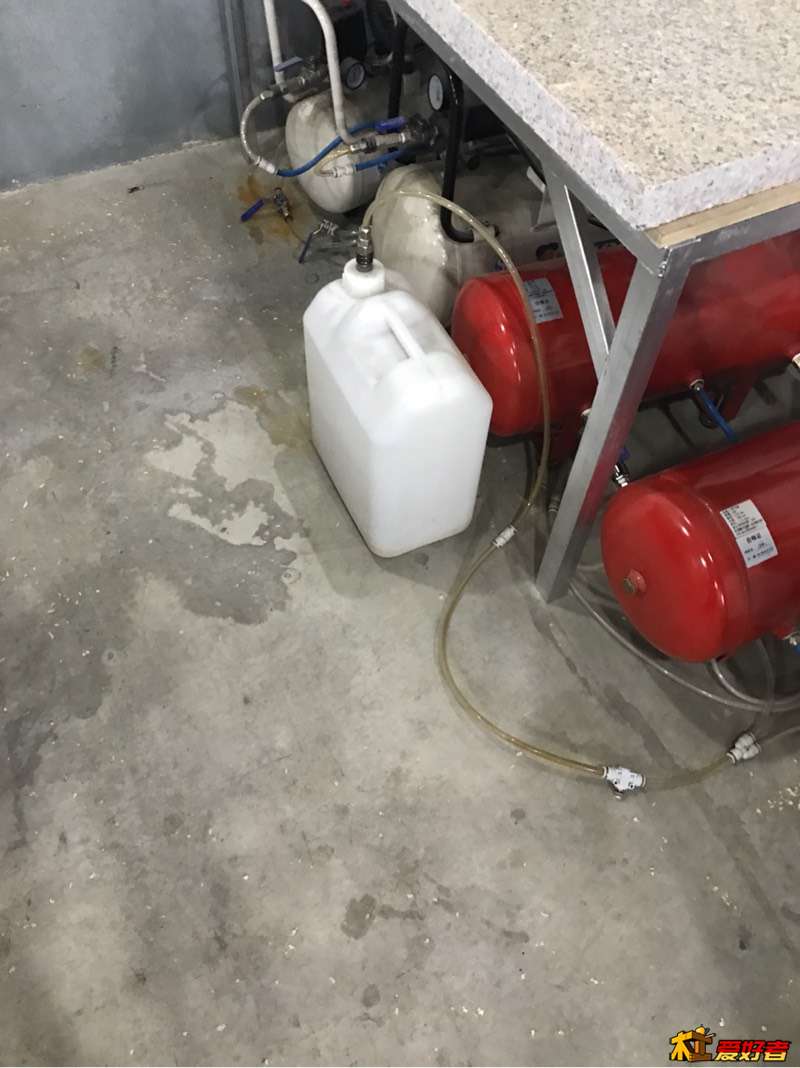

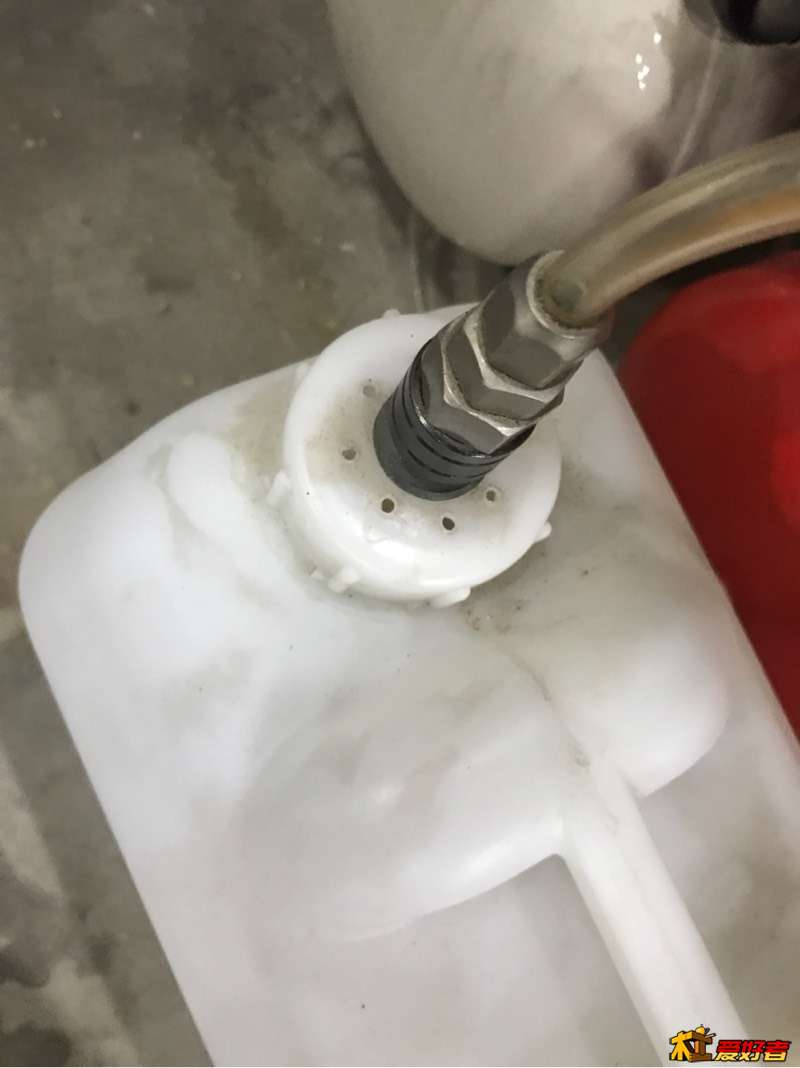

排水管路汇集到一个出口。进入这个塑料桶，桶的盖子钻了一些孔。这样排水时，气体从孔里排出，脏水留在桶里，攒多了倒掉。

billyxin

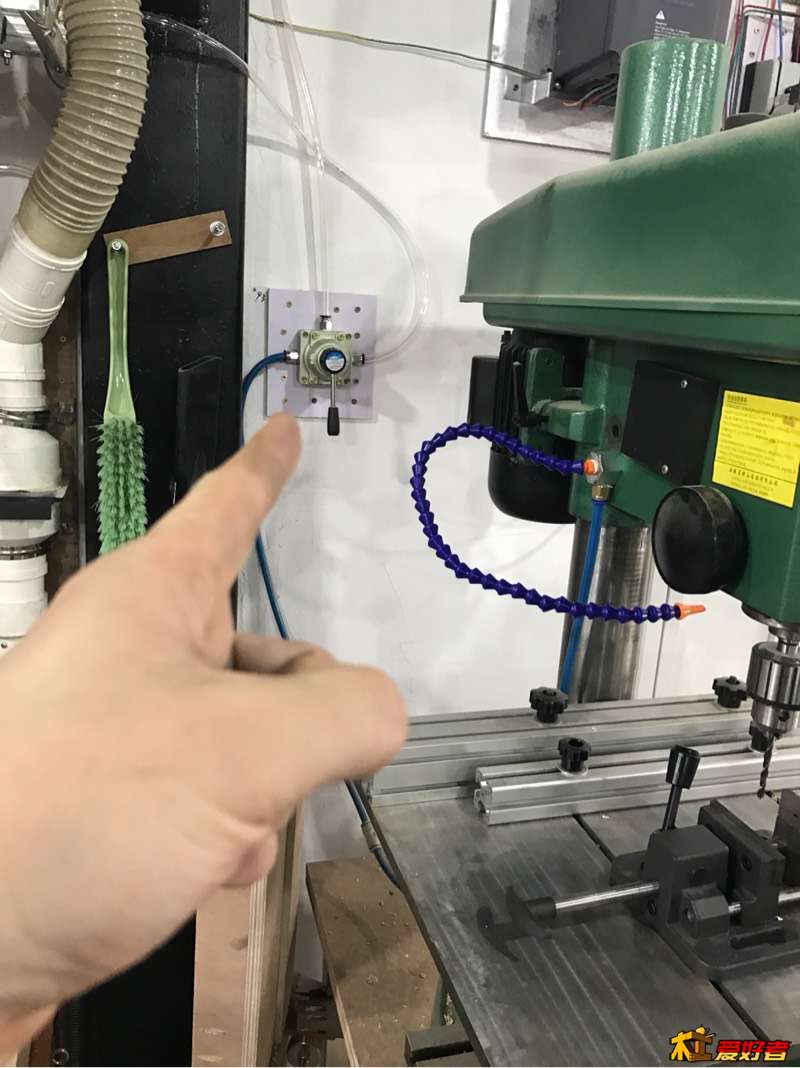

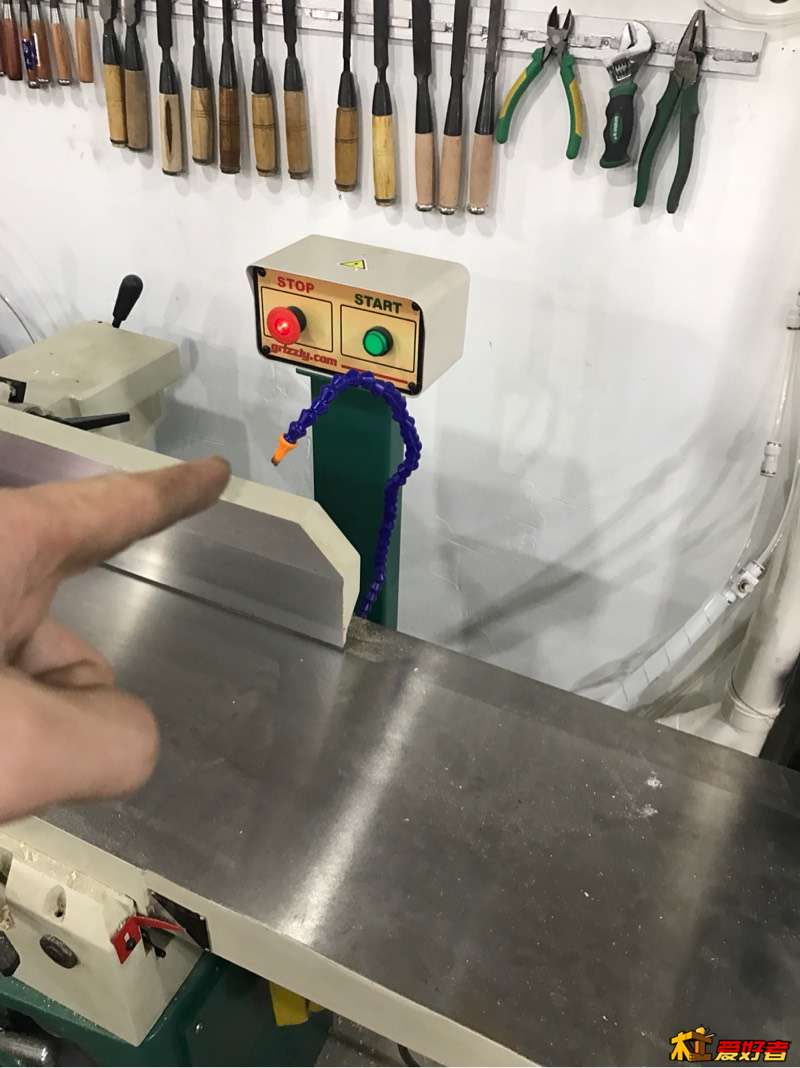

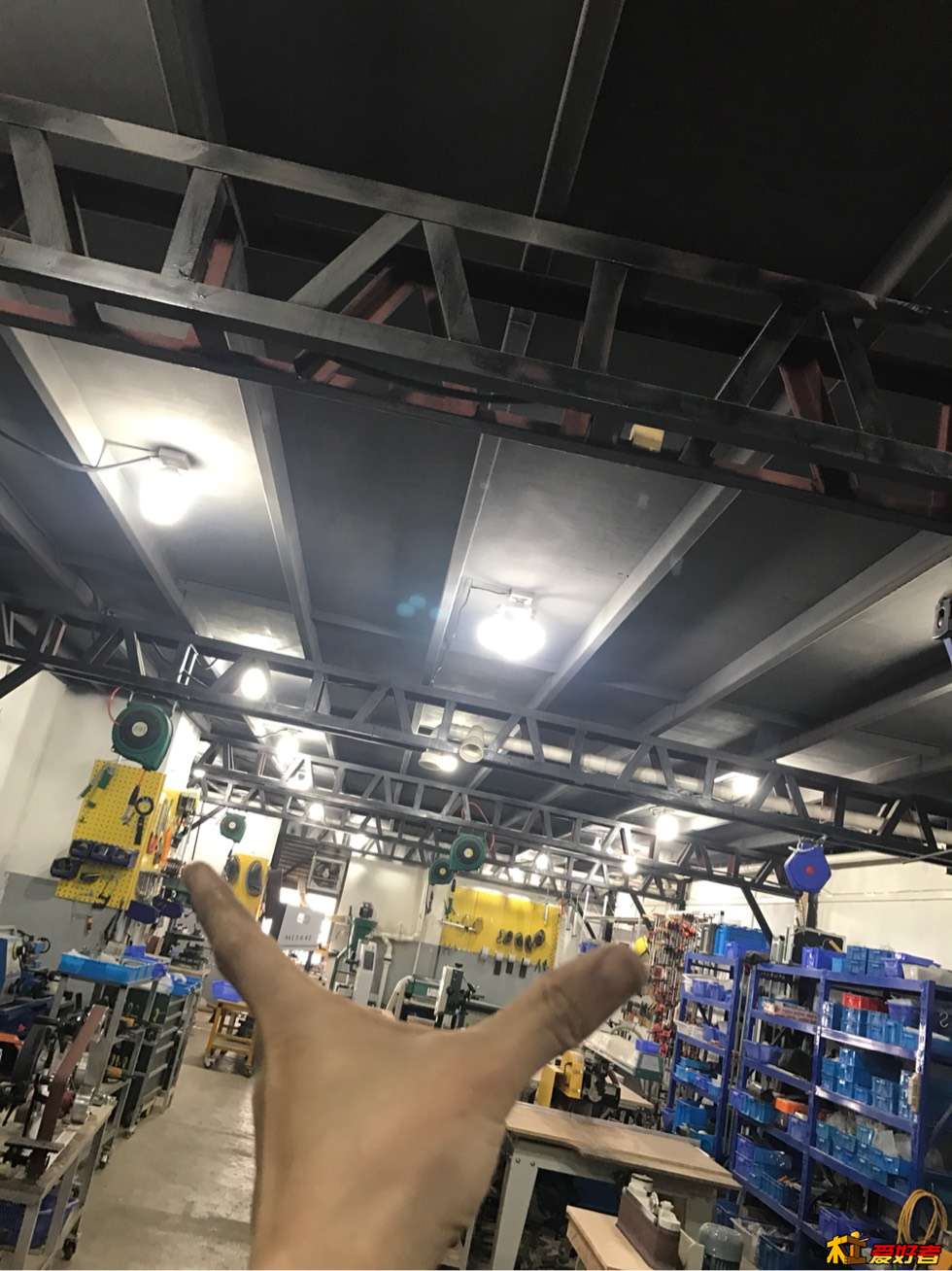

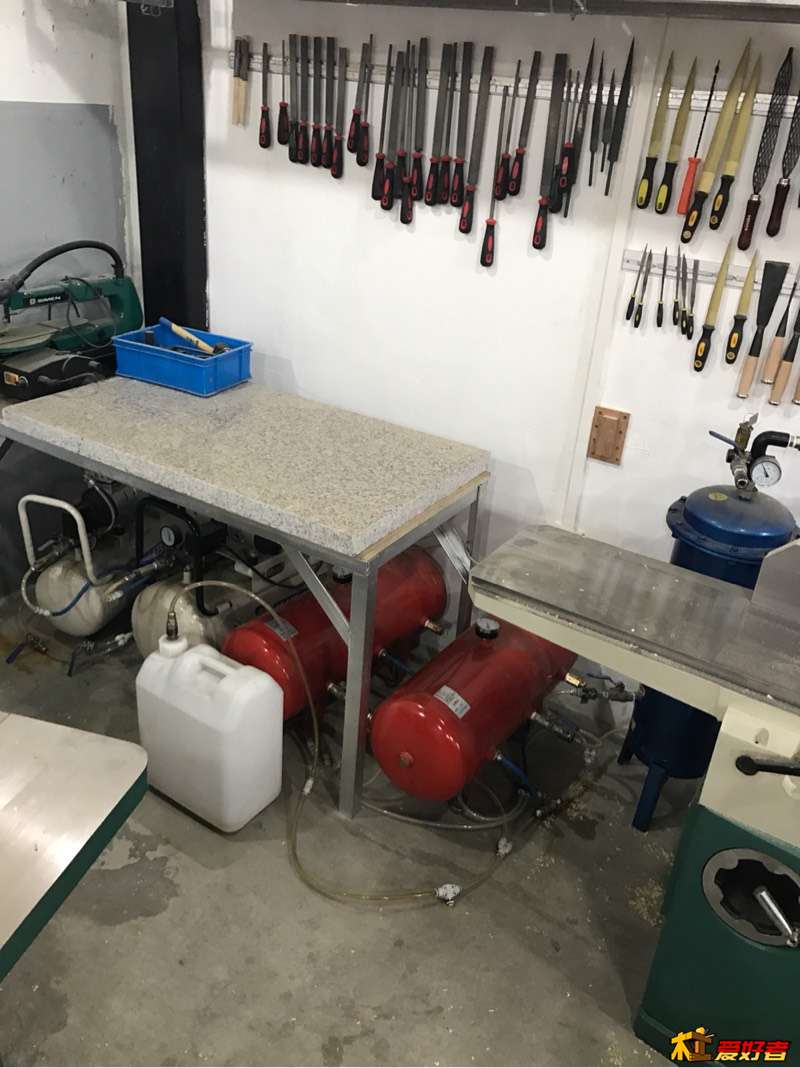

这个是空压系统全家福。还有我的很多气鼓。还有各种设备用的气路。我在不同的帖子里写过这些气体管路的用途。

好了写完了。
