自制桌钳

暖气片厂

王誉烨

兄台做的不错，我没有金工，做了个木头的，确实是有点松，还是钢铁来的扎实些，学习了

huzhousen

哥子，创意超好，正是需要，但是为什么我总感觉螺丝上那一截小钢筋会戳到JJ？

pplandlxx

跟着楼主走。好创意。
# I" l3 c/ l2 v! c4 r2 ?

wytj

精诚范氏 发表于 2018-5-19 23:33
0 h- O" A% T# \2 U. b/ D哥子，创意超好，正是需要，但是为什么我总感觉螺丝上那一截小钢筋会戳到JJ？

) ~7 y, z# `0 C& o
" |' M$ Y' j, x

reqius

% V" ~. e+ |4 f3 ?9 h8 j

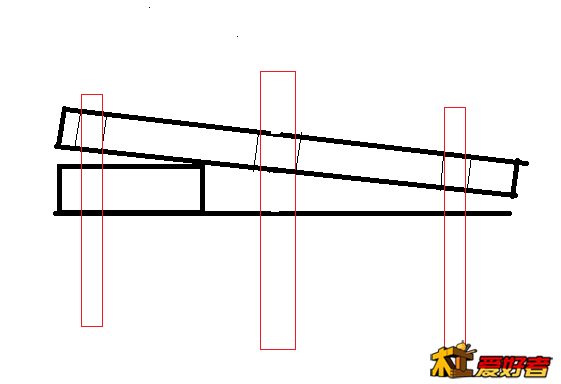

桌钳从原理上来说，要保证夹持件受力面受力的均匀度，完全依靠活动钳口也就是你那块木板三个孔洞跟两轴一杠配合的旷量，旷量越小钳口左右摆动的范围越小，看示意图 。
. M. A) W- I# d4 t* f而且在只有一侧有夹持的时候，三个孔洞边缘都会受到强大的径向压力，如果孔壁边缘刚性不够，必然会导致变形！你这里，角铁的那点厚度几乎可以无视，垫块的木头又是软的不行松木或杉木，用不了多久那三个洞都会椭圆洞了。所以正确的做法是：
1.把钳口的角铁换成60的方管，垫的木头就可以用很薄的木片了，中间开孔等于或大于丝杠螺牙直径。
! S+ }/ V! {; v; g5 f2.钢筋的刚性实在不够，可能的话最好还是换成光杆。
, B* j) Y1 E( F/ a# Z! _1 W3 k6 K( v+ p3.扳手处仿照台虎钳扳手，更为方便
成品桌钳的左右轴都是跟钳口紧配合的，保证了钳口跟轴非常好垂直度，但是在单侧夹持工件的时候，依然会在钳口与轴结合处有同样的径向力，进而导致铸铁钳口的断裂危险，所以才出现了阶梯状的垫块，不光是为了保证工件夹持面受力的均匀，也能保护桌钳的钳口。

six.six

有些工具不要看样式，实用就好。

榆树村

谢谢分享，下一步也做一个

凌雲古建木作

reqius 发表于 2018-5-25 01:45
5 z1 R* O. ~+ Y9 r6 g桌钳从原理上来说，要保证夹持件受力面受力的均匀度，完全依靠活动钳口也就是你那块木板三个孔洞跟两轴一杠 ...

9 g6 h# C1 w3 ]  j4 D. x+ `简单桌钳，就夹个木头而已，又不是金工，什么精度旷量都是扯淡，能夹紧就行，至于磨损，这个让我用一两年应该不成问题，如果按你说的做出来，光成本都比买个成品还要贵了，为什么自己做，不就是图便宜，图顺手吗，咱又不是量产销售，我得吐槽一下，有些人买工具要多么多么的贵，多么多么的进口，说白了精度再高手艺不好，照样扯淡，买个几千块的工具一年能摸过十几回的大有人在，工具是让人方便使用的辅助，而非摆设，什么进口斧子凿子的，我一把都没有，地摊货磨好了也能剃腿毛，看你怎么利用，工具的好坏是看什么人用，兄弟，鸡蛋里就别挑骨头了，来这里的都是相互学习的，而非比长篇大论，书念的再好不如实践，我就把它定义是个夹具，用着挺好的，实在不相信了你可以仿一个试试第一次发这么多字！

凌雲古建木作

six.six 发表于 2018-5-25 01:46
有些工具不要看样式，实用就好。

* m8 B$ l  d$ z说的太对了
& O/ N/ w; Y, y7 p1 \0 U

凌雲古建木作

王誉烨 发表于 2018-5-22 14:18
兄台做的不错，我没有金工，做了个木头的，确实是有点松，还是钢铁来的扎实些，学习了

除了螺杆是买的，其他都是废品站几块钱掏的，工具就角磨机，电焊机，手电钻就可以做了
: U( \4 g5 M5 Y1 b( A) r' r1 Q

凌雲古建木作

明月弯刀 发表于 2018-5-19 22:42
" m0 T! ?+ v- q" a6 y$ t你这总支出多少？

. ?. h  a7 u) Y! l+ o丝杆25买一米，带4个螺母，裁断可以做两个，角铁钢筋到处都是，金工车一下攻个丝不要钱，表弟就是机床厂的，工时自己做不到俩小时，忽略不计，做一个成本大概20多块钱吧
9 q- J. h9 V# O! X. n& h! r

凌雲古建木作

精诚范氏 发表于 2018-5-19 23:33
. j  W; p, p0 W2 K/ h8 w哥子，创意超好，正是需要，但是为什么我总感觉螺丝上那一截小钢筋会戳到JJ？

- D5 Y) K6 I6 }5 g2 u' K你如果非要每次干活的时候拿JJ 在钢筋旁边兜风，那活该被戳到，，干活的时候不是站着就是坐着，桌子90公分高，坐着站着都够不到，要想戳到，除非干活的人个子高于一米九这个回答满意吗？

qweewq

心静如木

谢谢分享！动手快乐！！
