[billy工具]气压助推式平刨集尘改装

billyxin

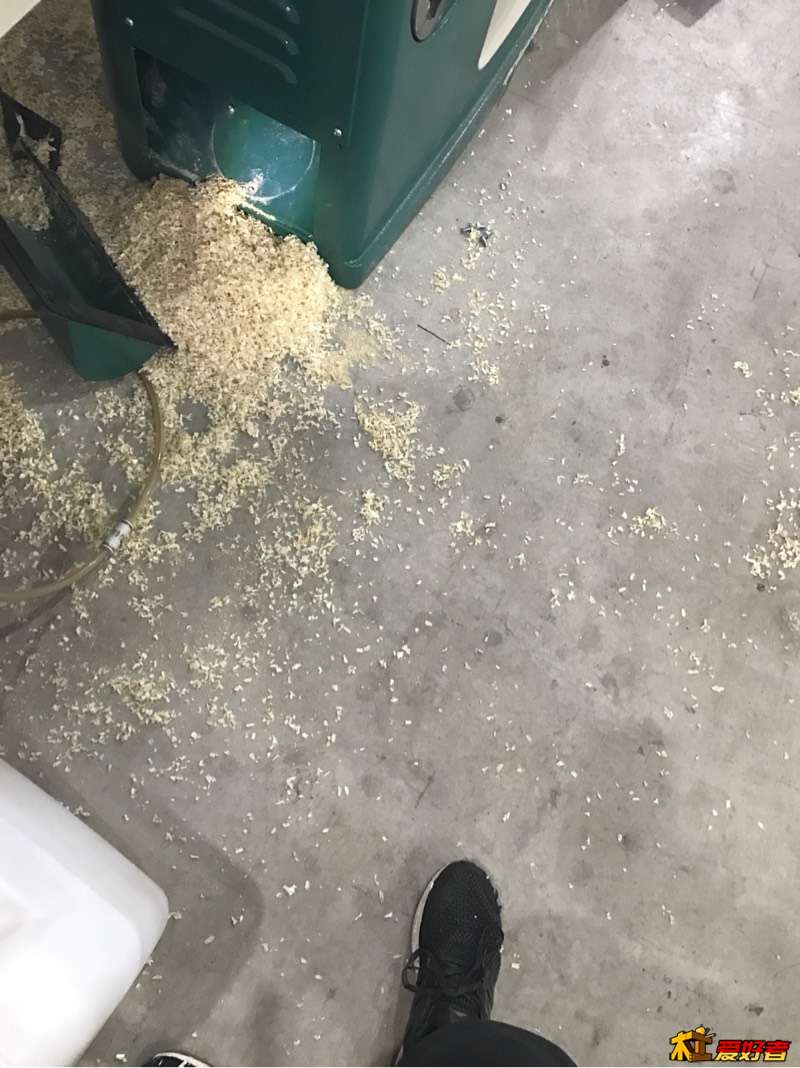

但是失败了。还是堵。只有极少刨花出来。
8 b  j' P2 `2 l' `5 ~
我琢磨，为啥气枪那么有力呢。然后就发现原来气枪口小。

我用了三根管子，还都是粗管，出来的气都变得温柔如水了，肯定不行啊！

billyxin

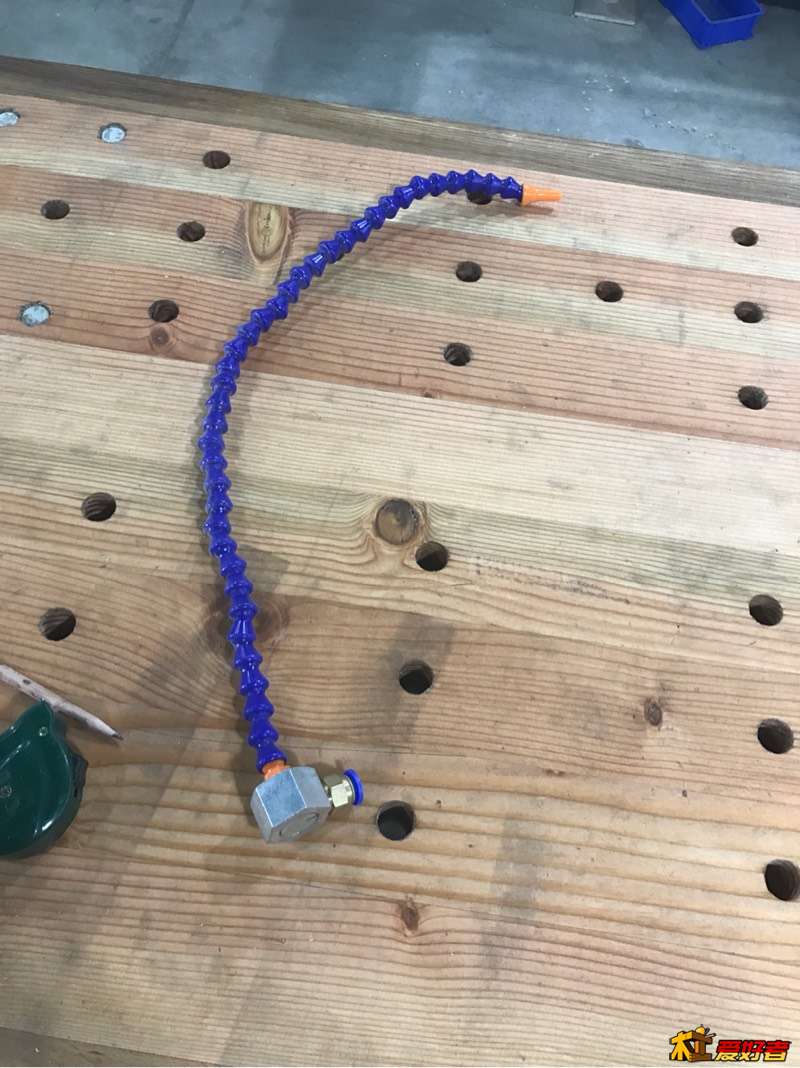

然后找出一个这个，就是机器上常用的竹节吹气管，这个口小，专门吹气的，类似气枪。还有磁铁，挺好，固定也省事了。

billyxin

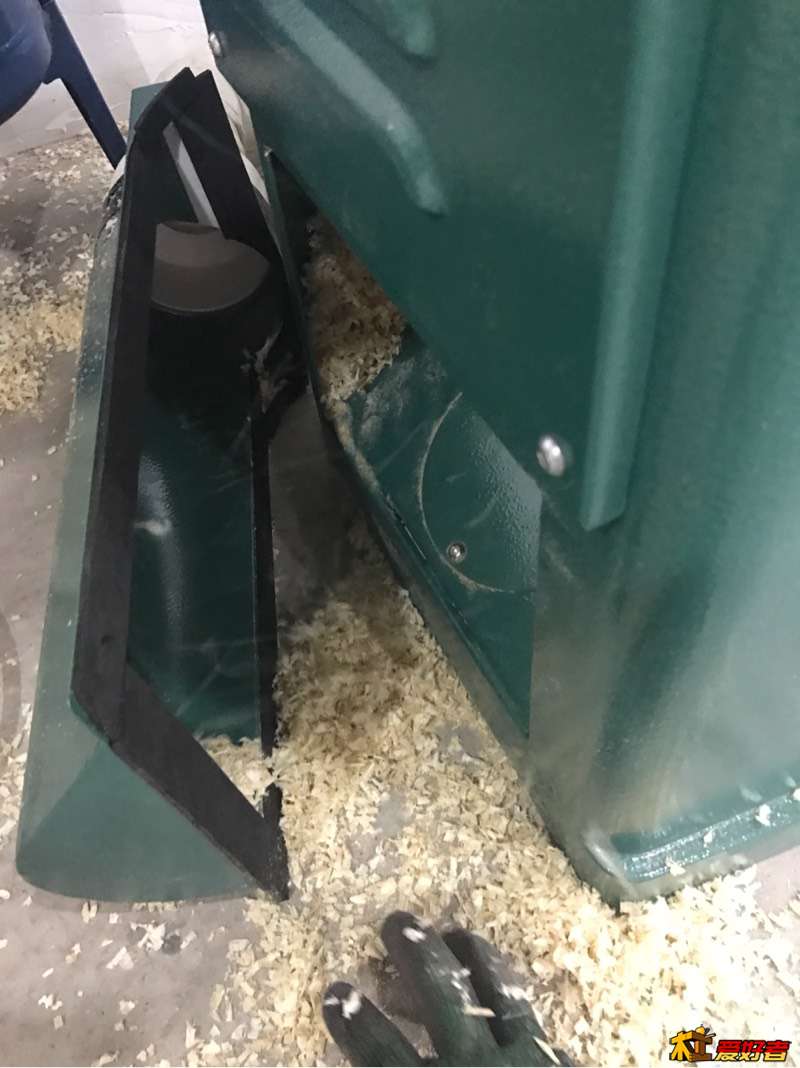

把木头扔了，换上这个试了一下。我靠好猛！你看，气吹到的一边，干干净净啊！

% E- M& L: v. t3 c另一边，我再加一根就行啦！

billyxin

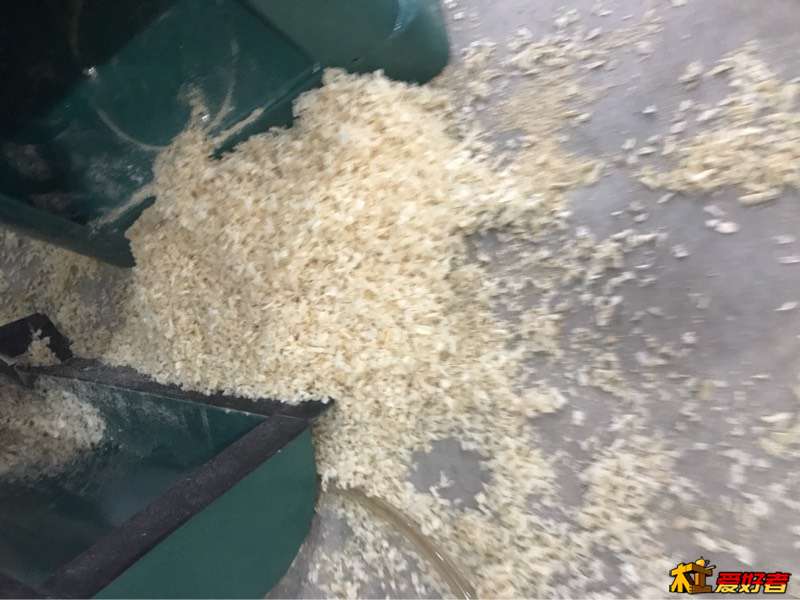

然后两根进去，一开阀门，我靠刨花全出来了！爽死我了！
( o6 L/ d7 z& Y1 ]
4 f4 K- ]- u8 c8 G1 [3 ]2 h
# i, x1 l, L$ A7 P  h% G

+ l. R: H! X' a: Y4 v: f  ]

billyxin

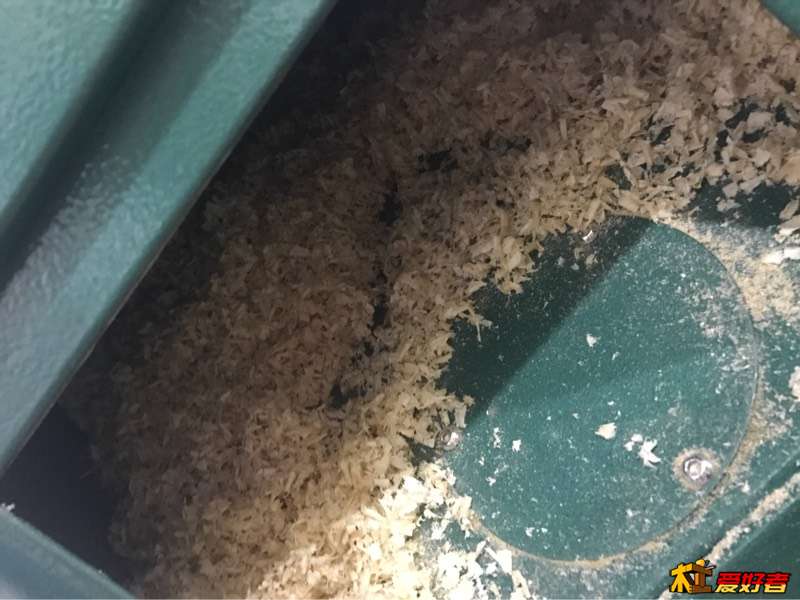

实际上刨花要多的多，我就是留了一点拍照。

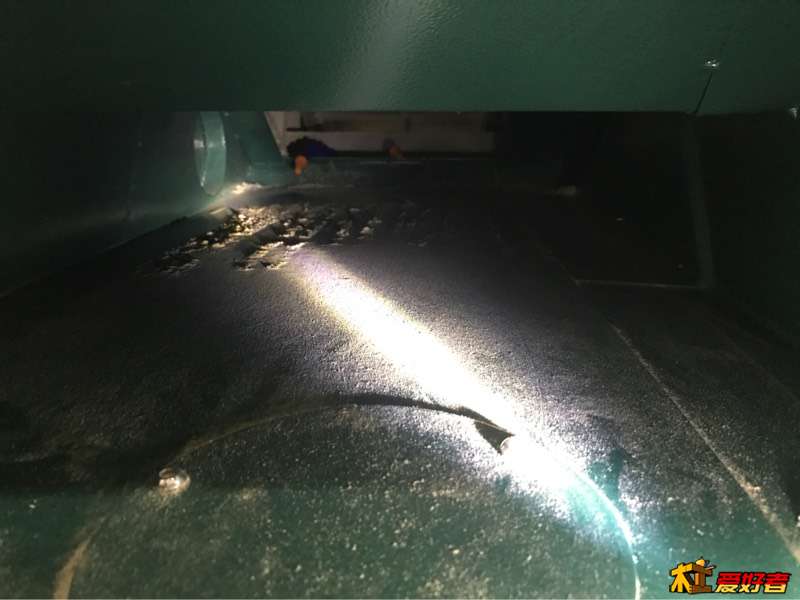

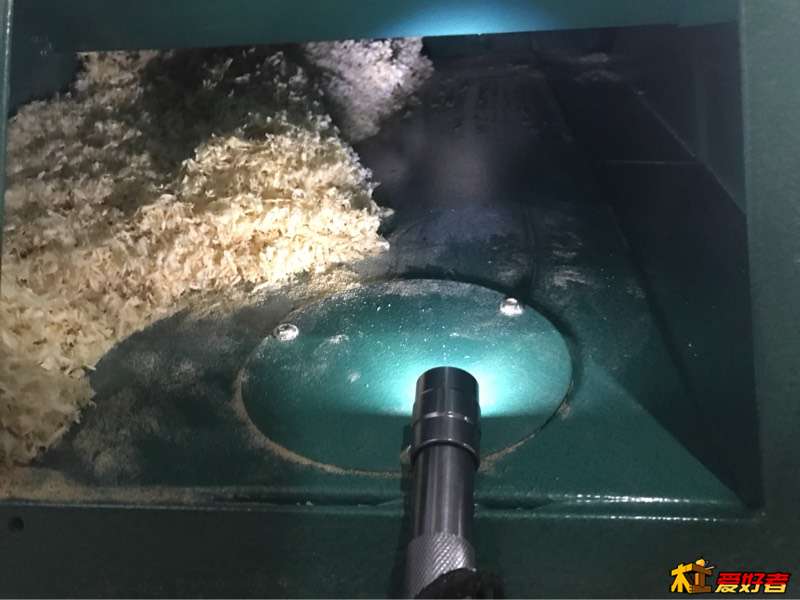

! U# v  {, U* A3 e7 i下图是从出尘口向里看。能看到这两个口吧。
; h1 \% |8 {  H! J2 p

billyxin

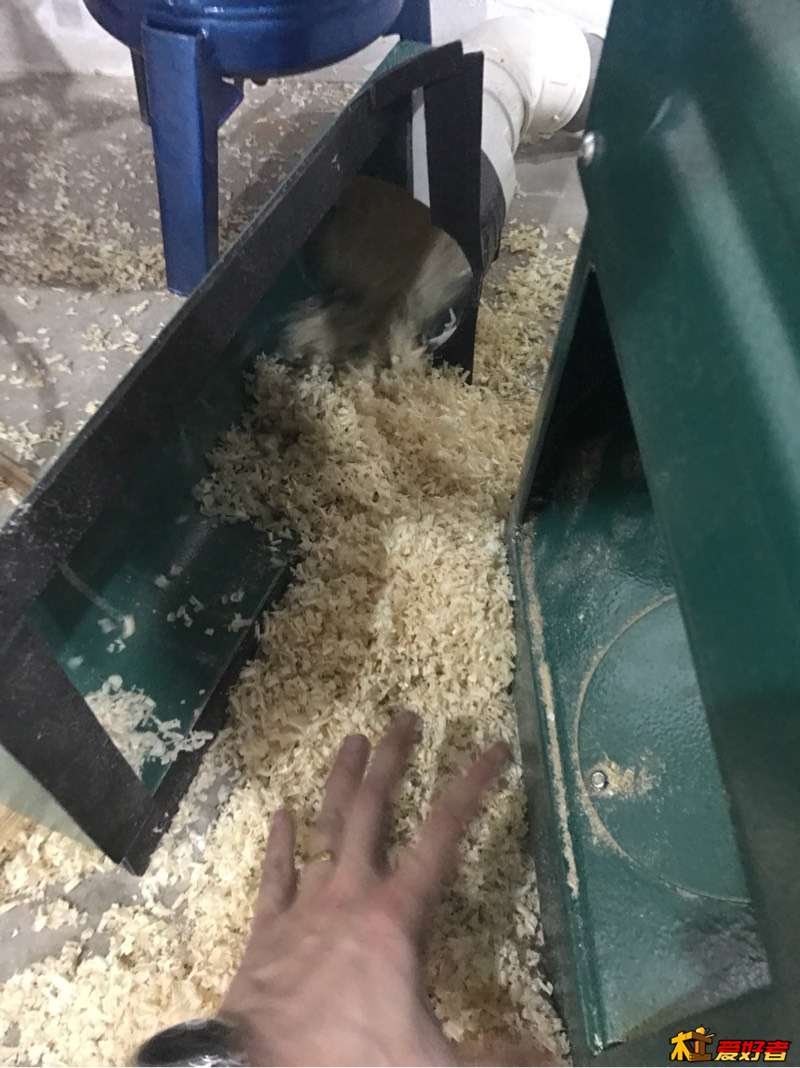

地上的刨花只要向吸尘口附近一扔，就呼呼的跑了。
' A) W% R+ R" G8 _" n, ?
, e1 ]% R/ w* V, u3 M空压吹，集尘吸，一推一拉，滑梯上的飓风多大啊，刨花你就是铁的也得哭啊。
6 G* Z& ?0 l1 t" D; F0 r" x% @

billyxin

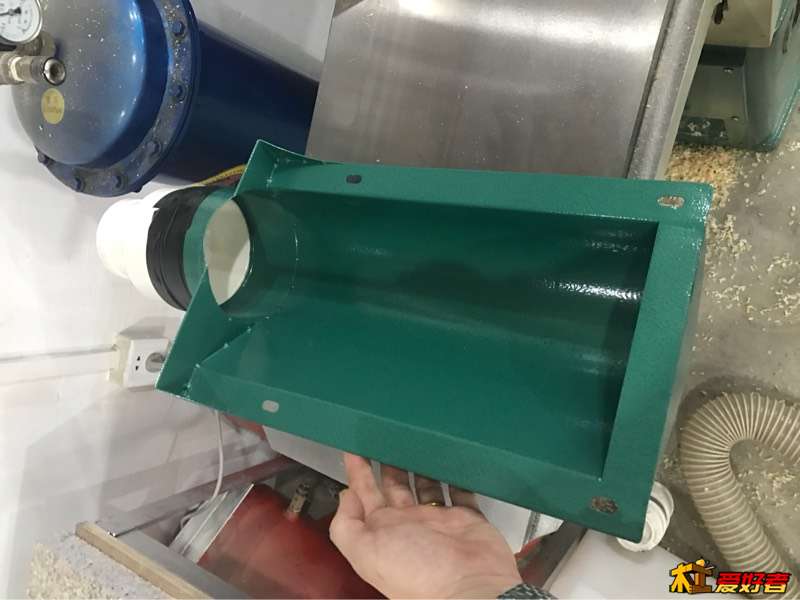

收尾工程。这个是原机的出尘口配件，那个口直径竟然是130的！！我见过的最大的出尘口了！可见人家设计的集尘要求的确要大吸力大管道。

# T+ D3 y: |7 v7 C9 V

billyxin

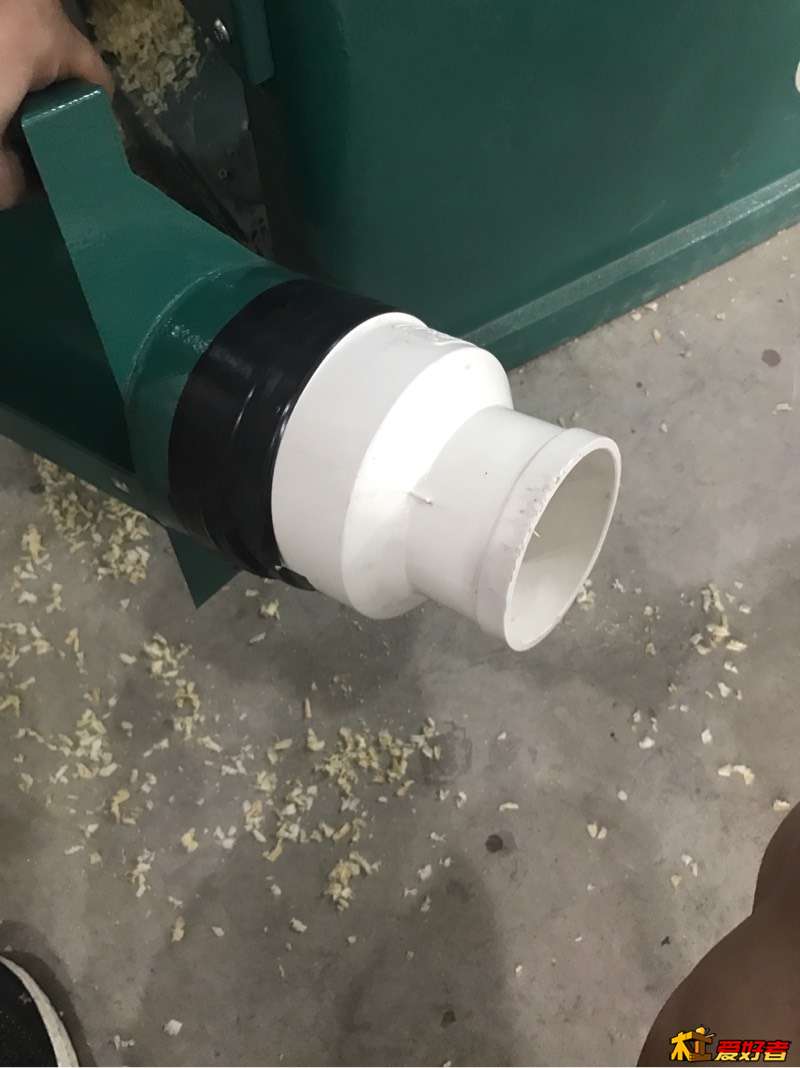

当然我给它变径成75口了。进了我的门，要么变75，要么死。
/ K# {) L- [# O- l& z, Y3 w5 }

billyxin

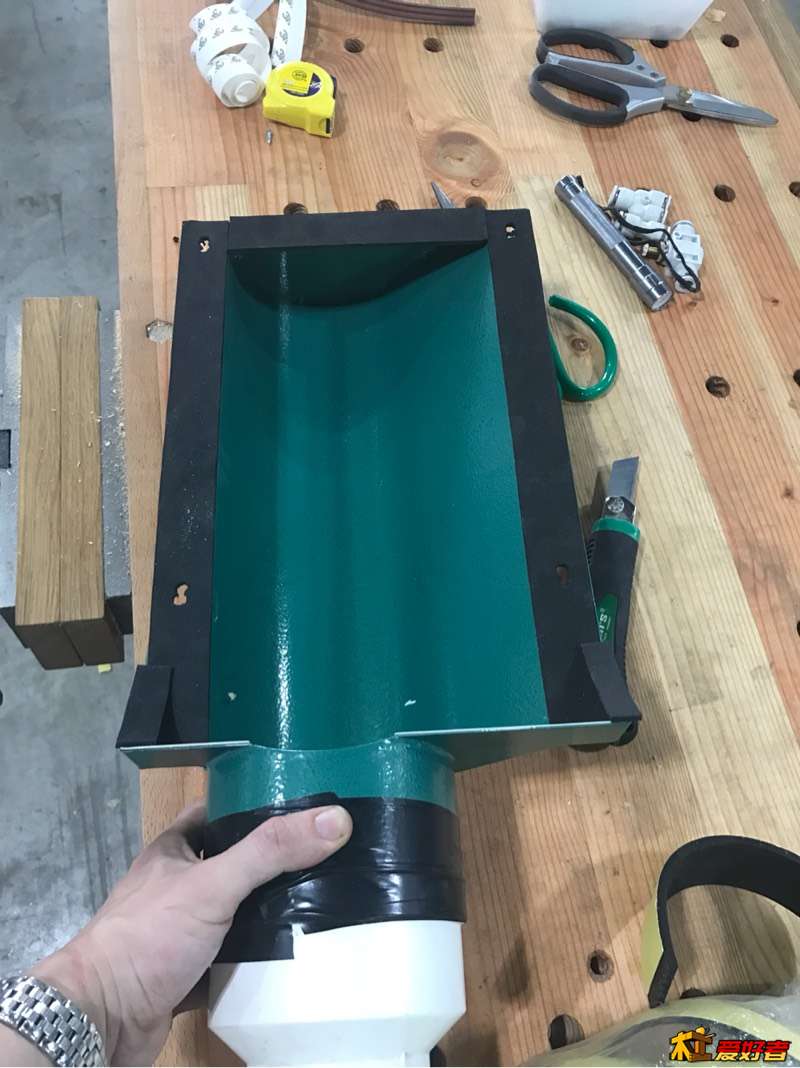

实际上就是100转75的变径圈，100那头的外径估计接近110吧，缠电工胶带让他再粗点，然后插进机器的130口，再用宽的电工胶带外面固定。超级结实。

billyxin

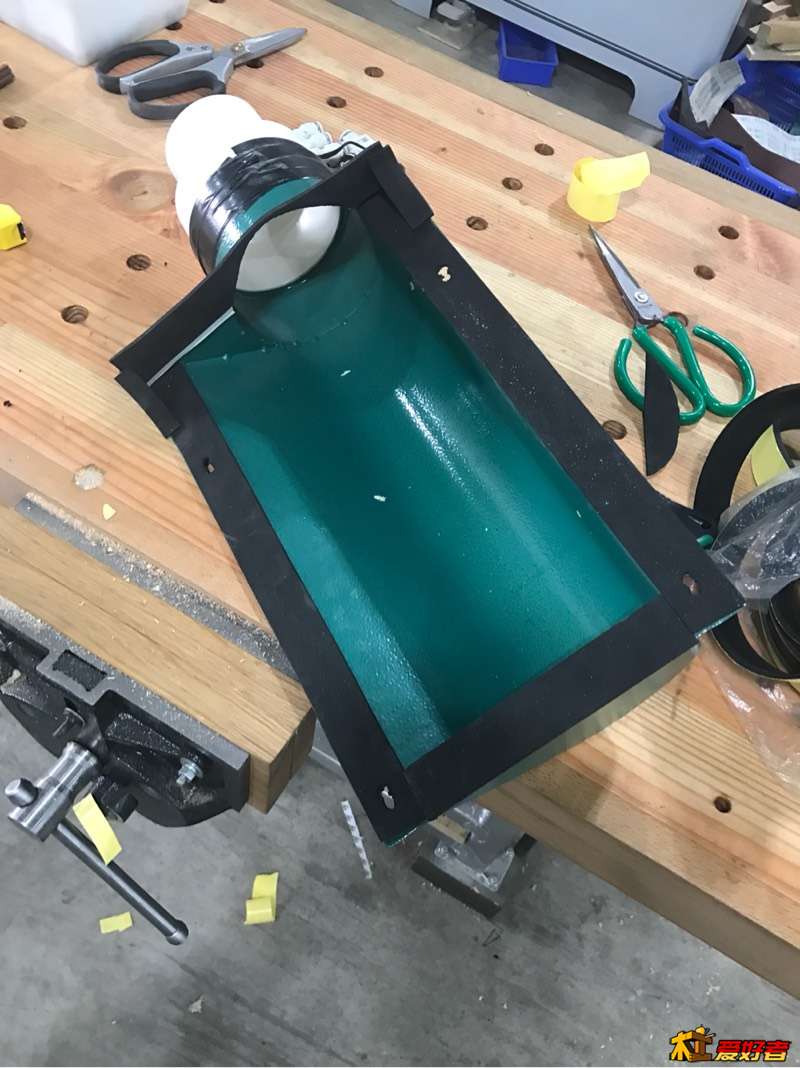

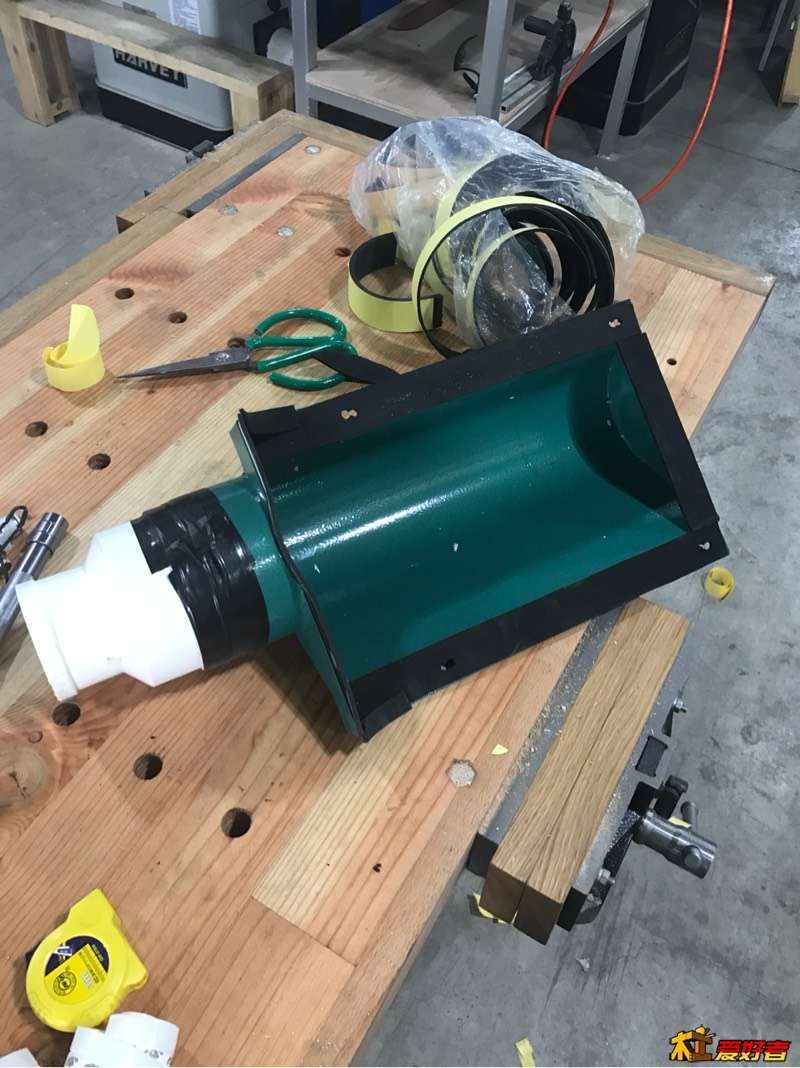

Eva自粘密封条，再密封一遍。实际上后来我又把异型的边角封了一遍。尽量不漏气。
4 [6 l; s$ d: t2 X! U

billyxin

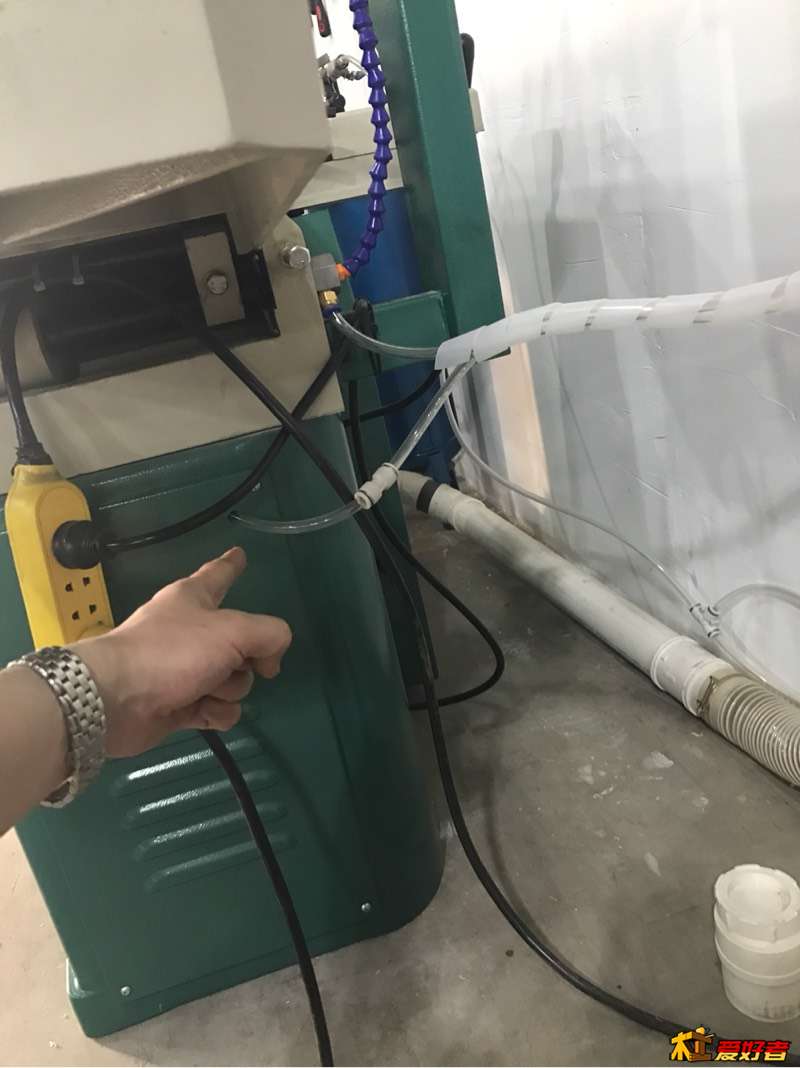

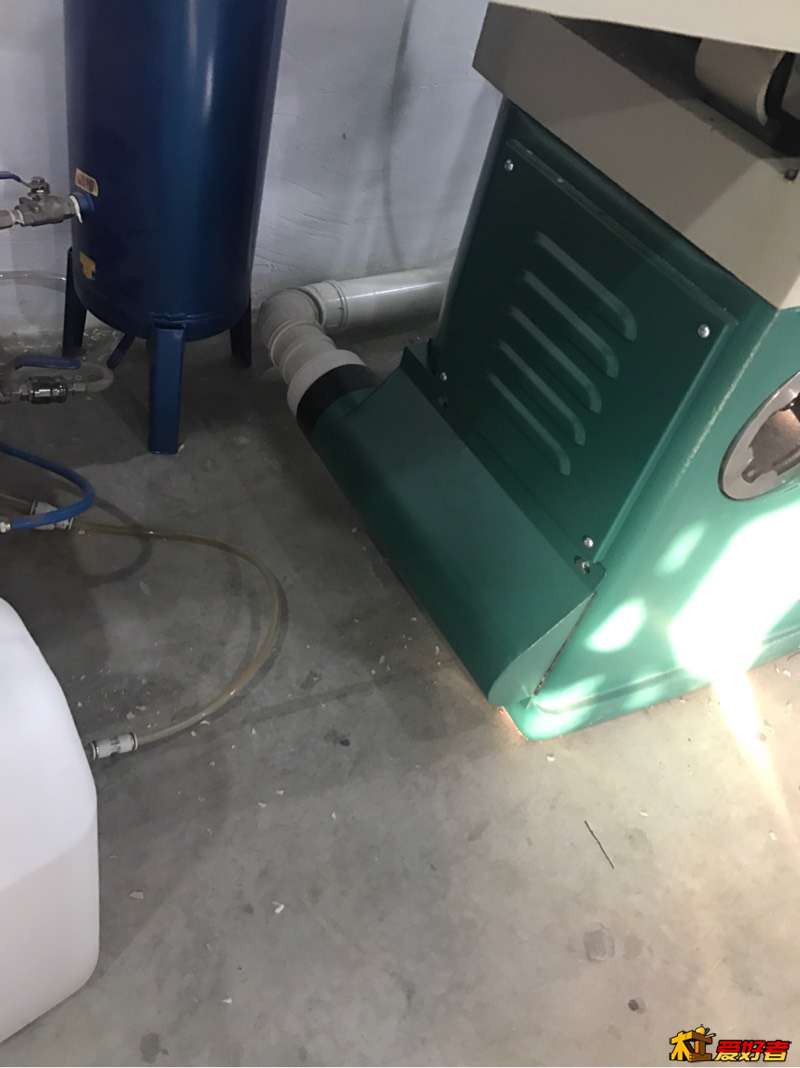

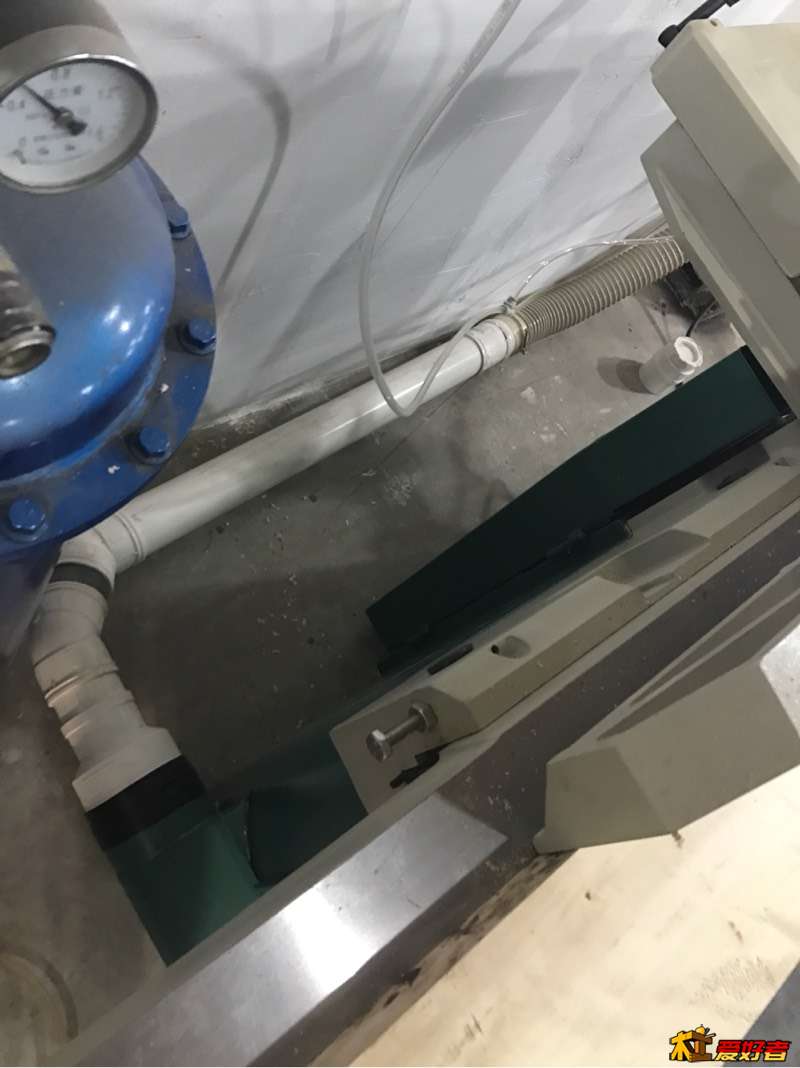

管路接好了就是这样的。
9 Q7 f: }3 k# {" q4 }
1 A. {% [/ i. D  m8 Z/ _0 i

billyxin

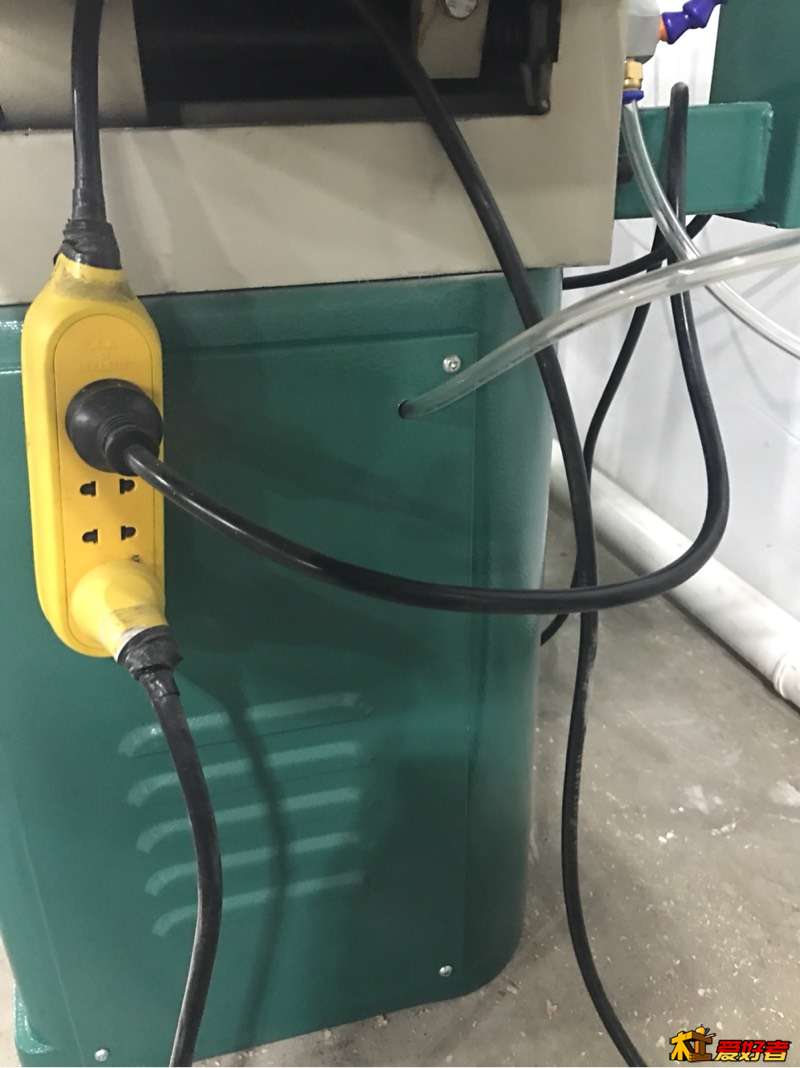

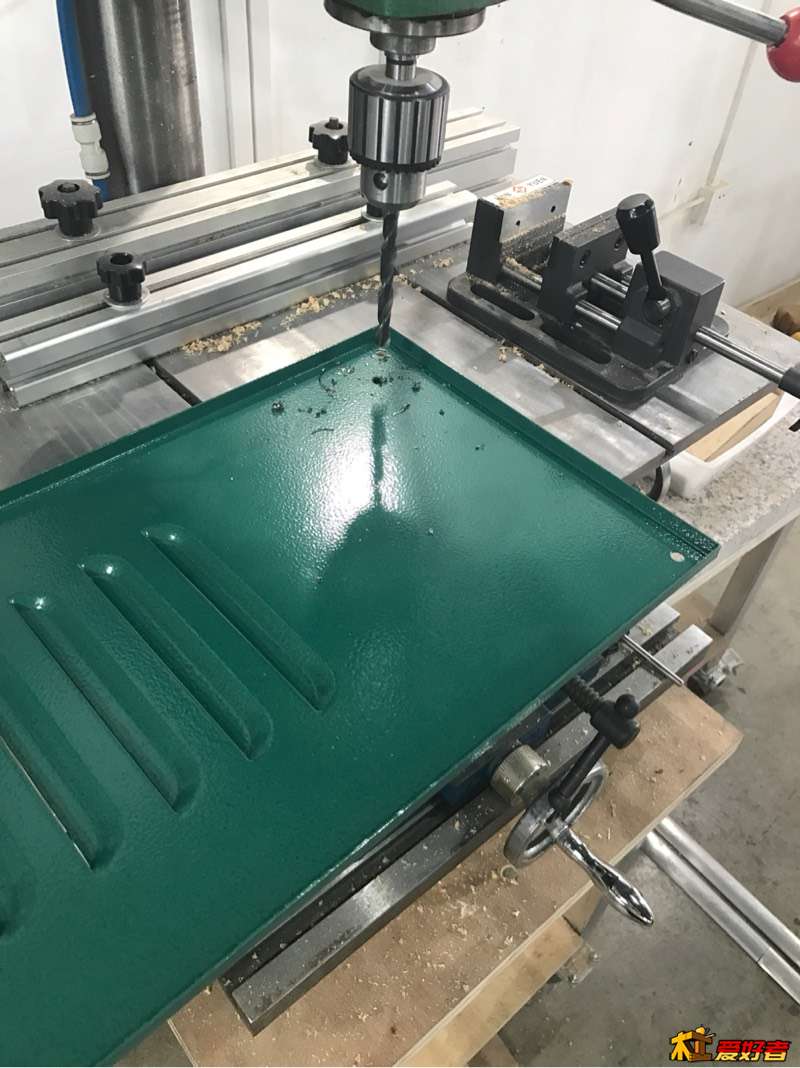

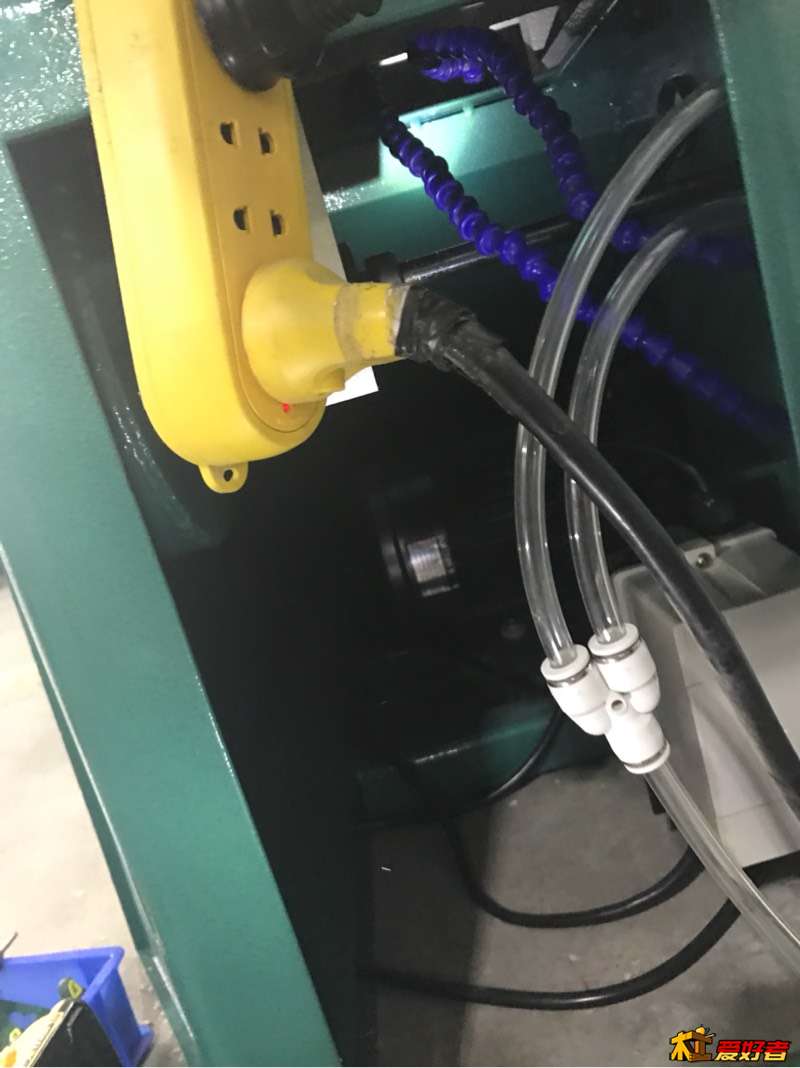

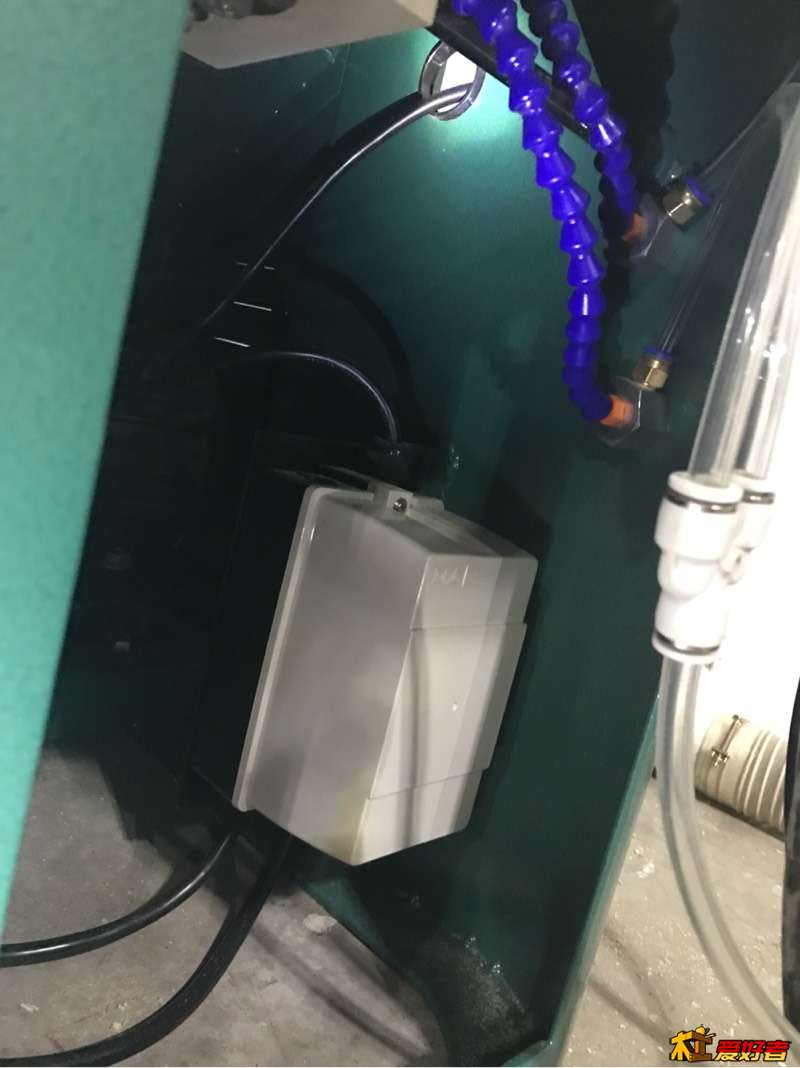

进气管这头，先把铁盖子打个洞，这样管子就出来了。里面有个1分2的头，分成两根管。


7 Z6 n0 N  J2 s$ R" E1 V1 x
$ \$ l" ~2 n/ W' Q6 m) d

billyxin

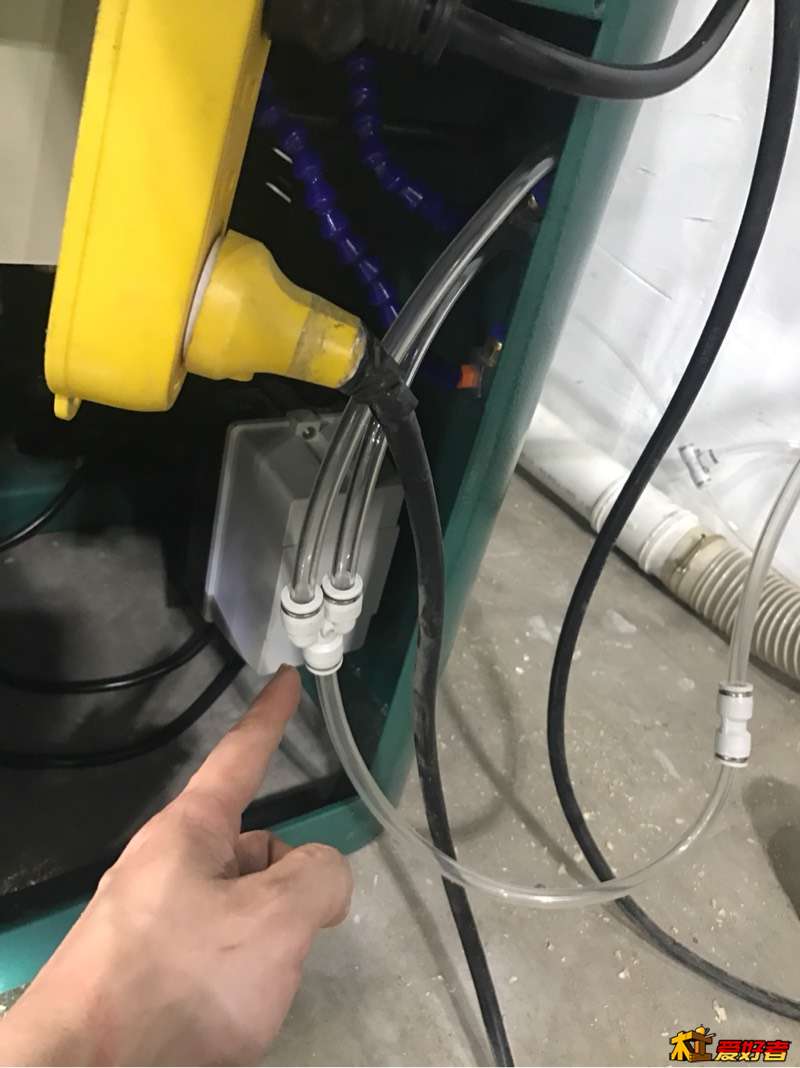

这个就是里面的1分为2的头。

0 o1 D* Z. p( o( A' b8 h# l+ |
: v% U( W9 l. P  T7 I

billyxin

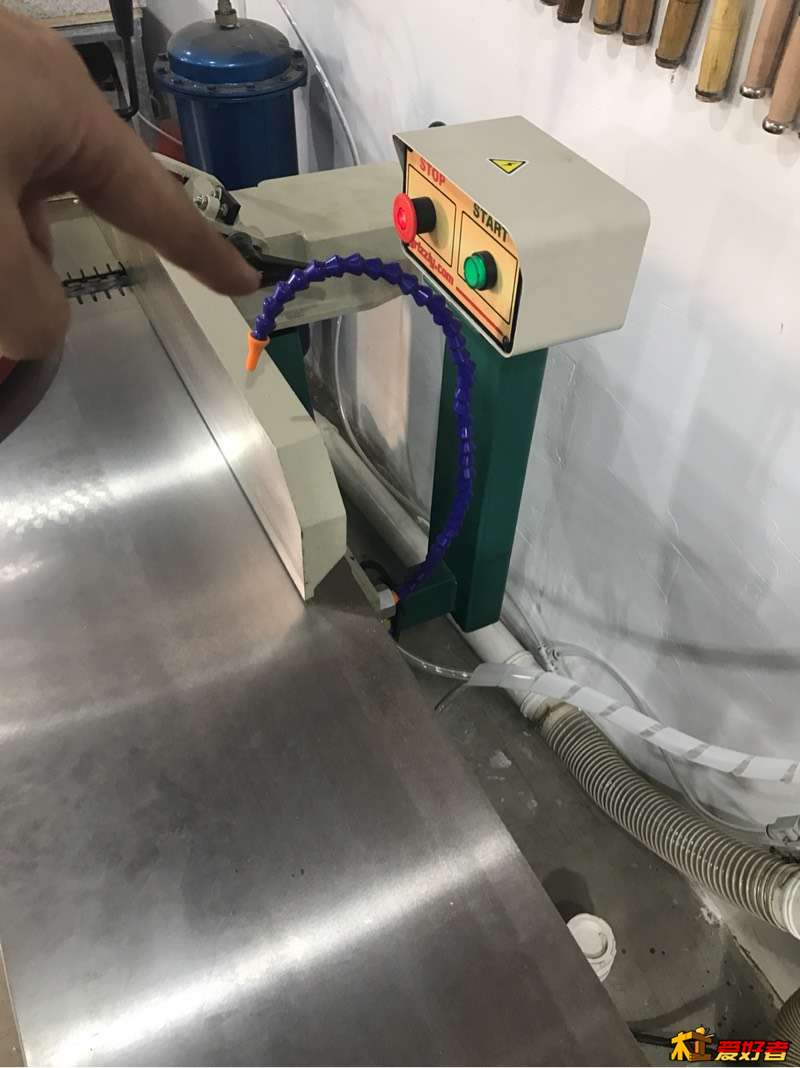

这个是调压阀，两路。一路负责进入机器的吹气口。另一路负责吹台面的吹气口。
' y8 S  b5 H9 t1 P" a+ ~: g

, @: `- @4 k. f$ `4 w) y0 E4 t( r

billyxin

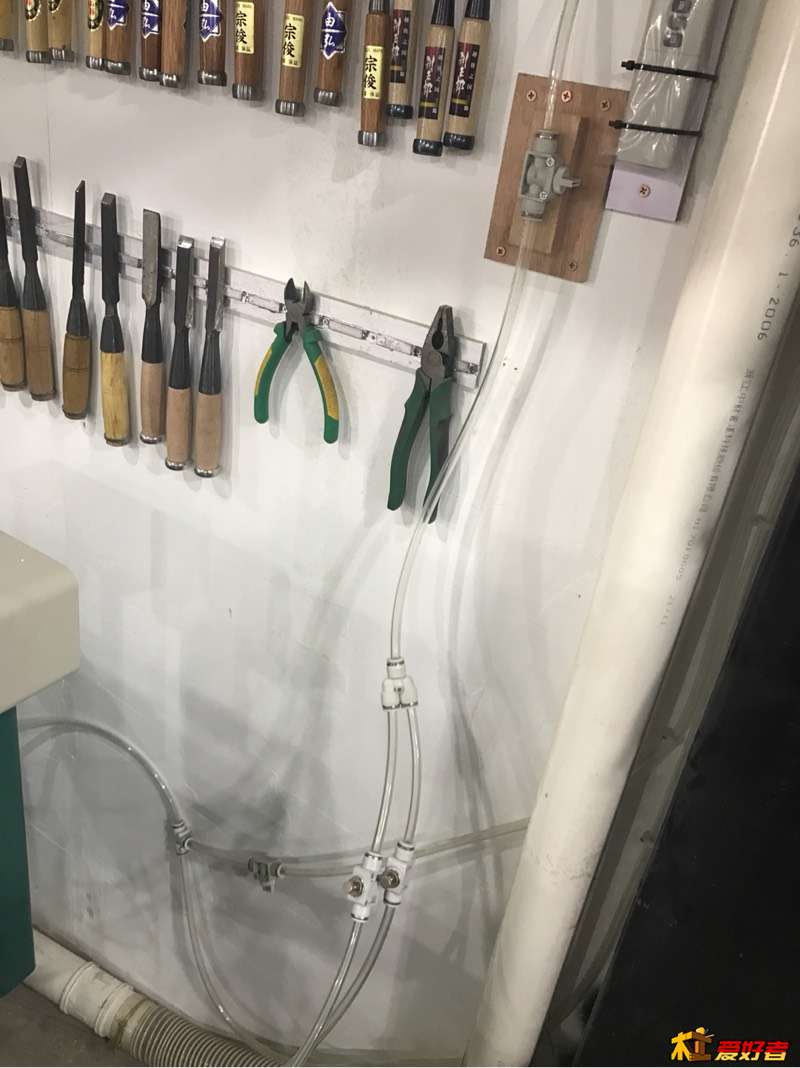

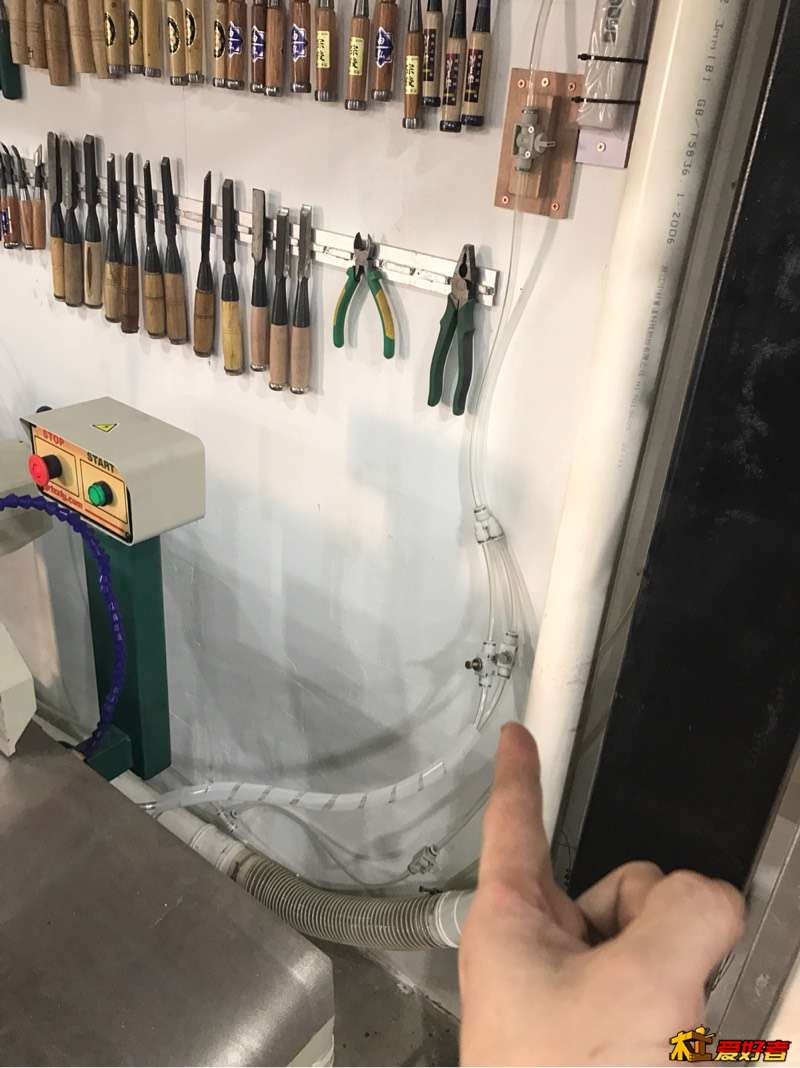

钳子上面这个是总阀。调压阀调好一次后就锁定行了，以后不用改。其实就是调好各路的吹气力量。

- T' h" K4 {7 _( d& B每次用机器的时候，就拧开总阀就行了。不过我觉得这个拧的阀手感不好，准备换成个滑动阀。

关于空压系统，就是两个空压机并联，进入两个气罐串联，再进入水油分离器。我在平刨压刨那个帖子里有介绍，有兴趣可以去看。
3 |& w$ a4 G+ S7 ^
; G, z( z: R2 r6 s4 X, [4 Z好了写完了。
