[billy工具]吊索式悬空置物架

billyxin

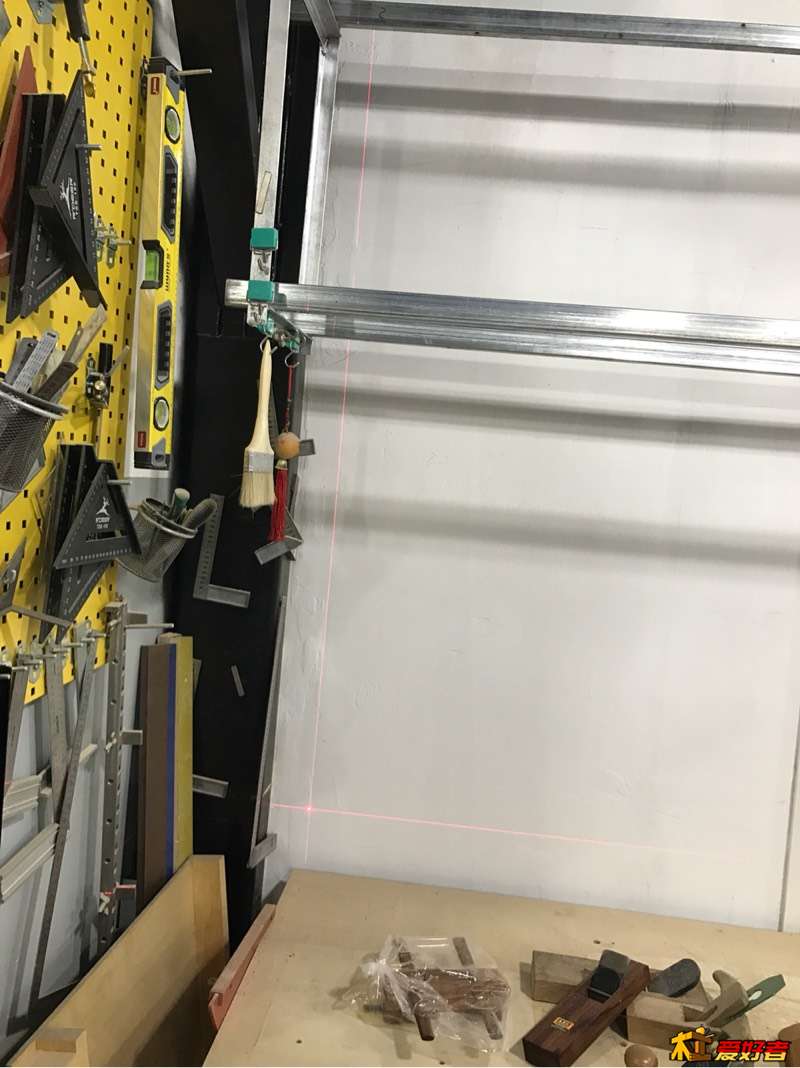

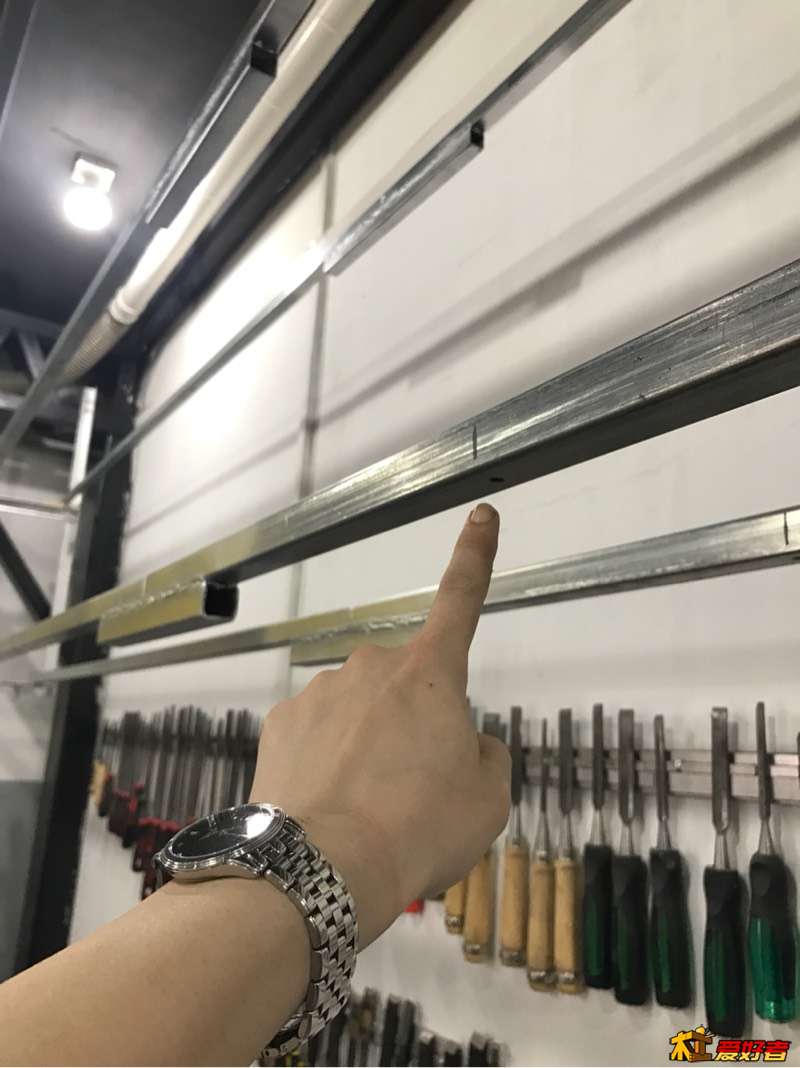

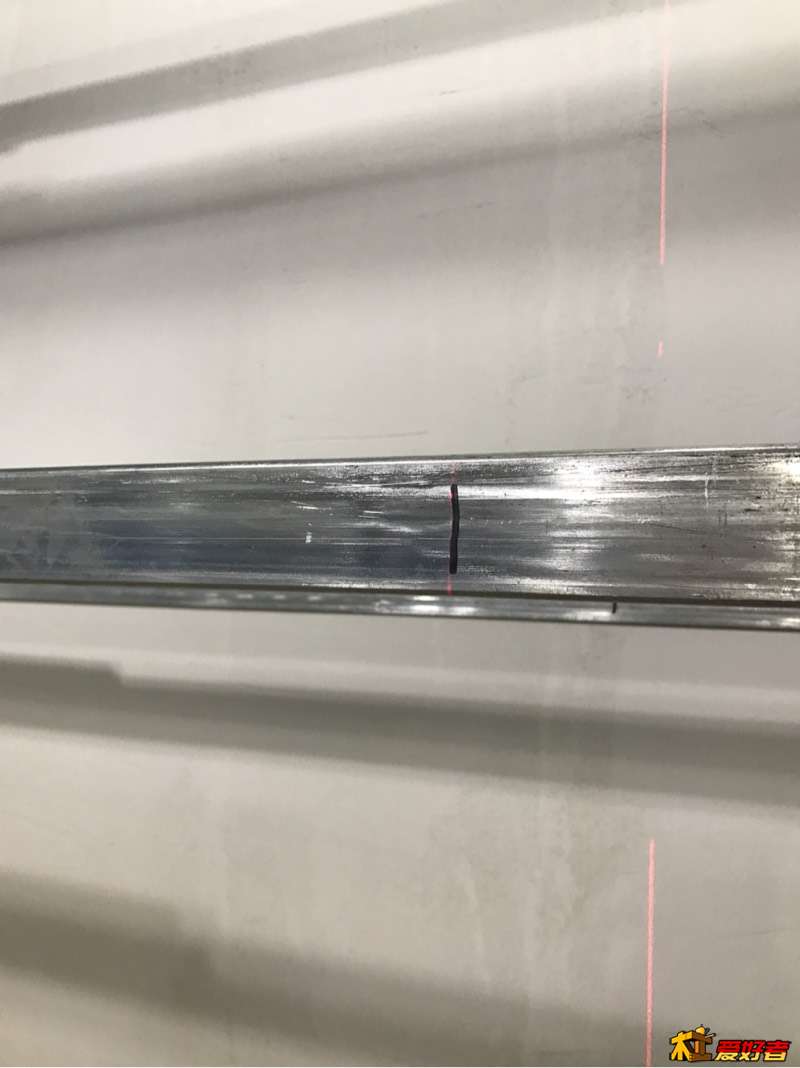

要加立撑的位置打线，记号笔标记。立撑打四根就行。

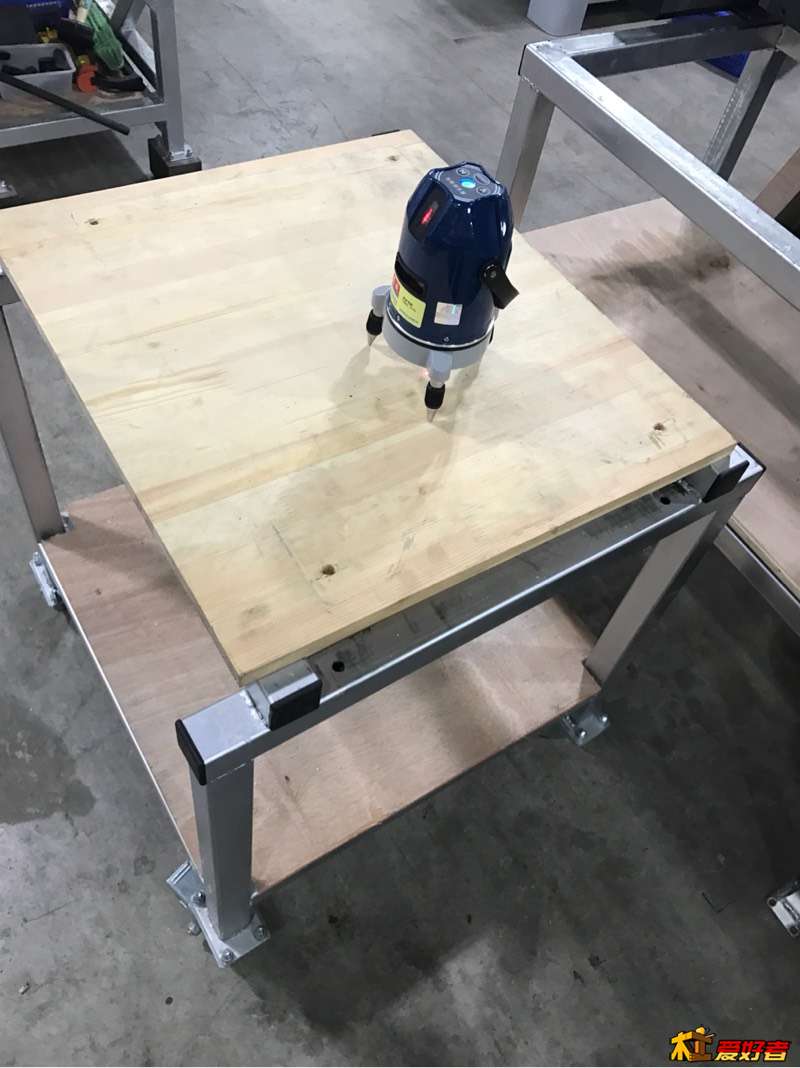

. {: O. S$ g; y0 p0 F这个激光仪是我第二次用，买太久了，找开关找半天。好处是有个铝合金箱子不错，所以没有灰尘。因为听说这个玩意怕摔，所以平时对它挺照顾的。
, z" O1 g# C% V3 I

billyxin

划线的位置打上下通孔。为了加立撑。

) e, @, [+ L& ~* B* k9 ^- `) v

billyxin

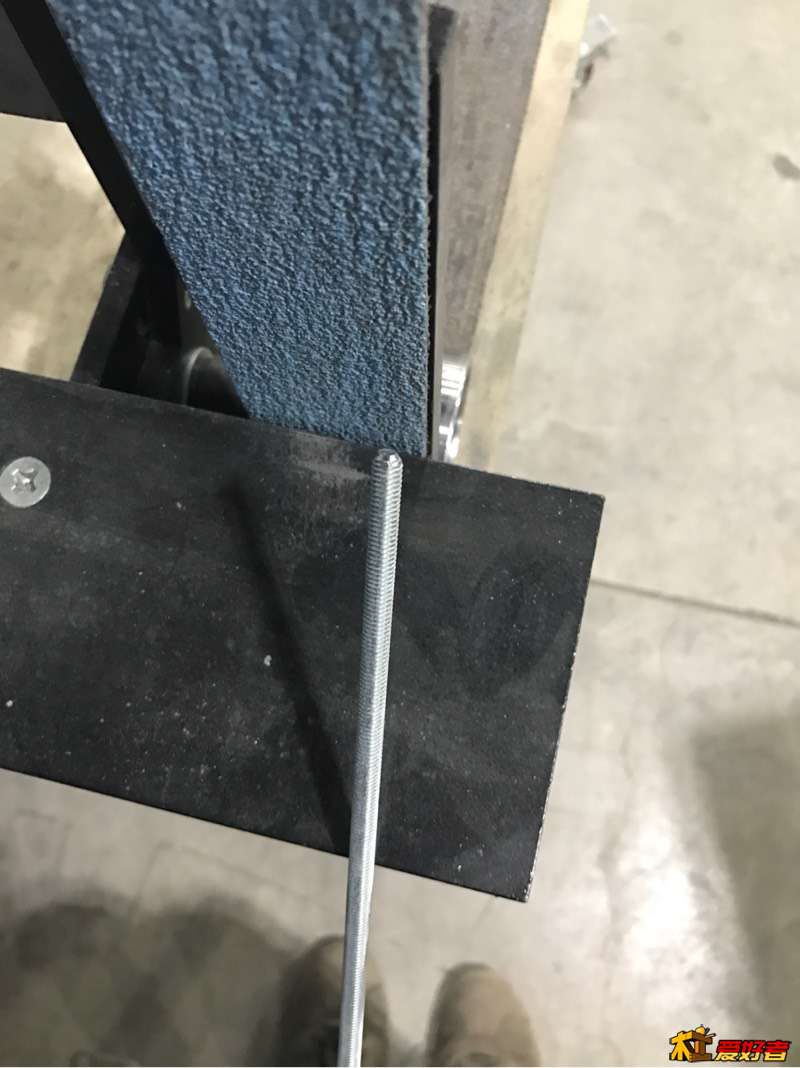

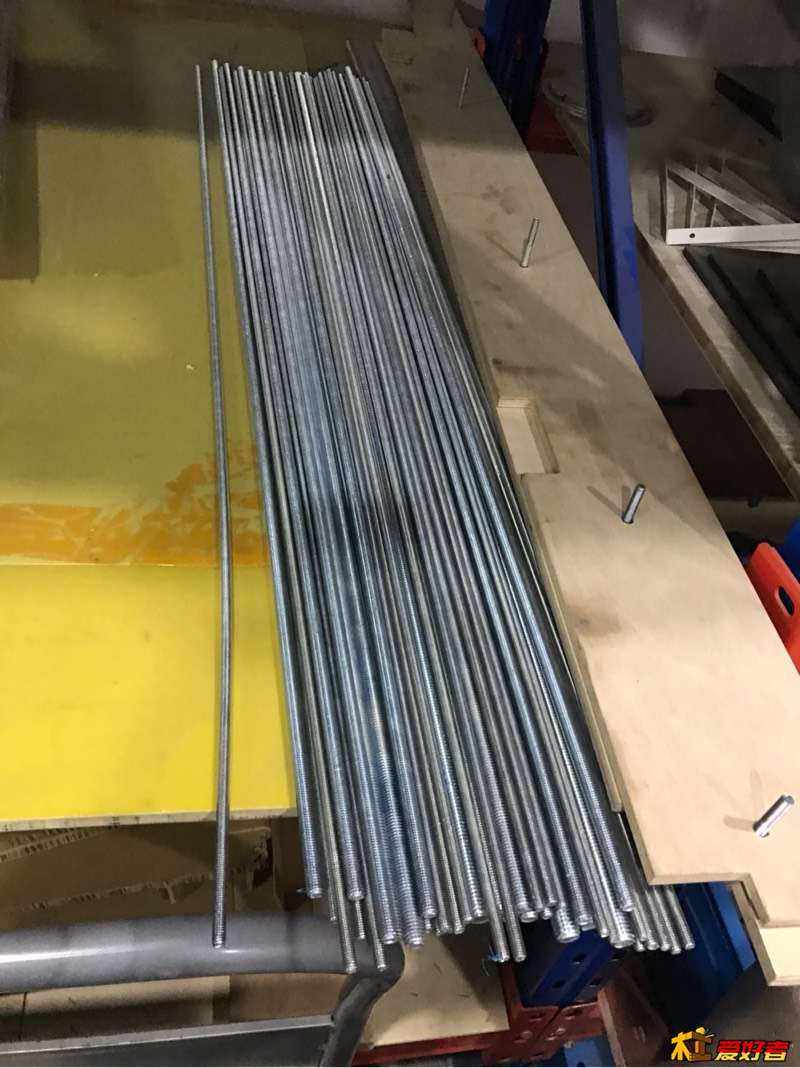

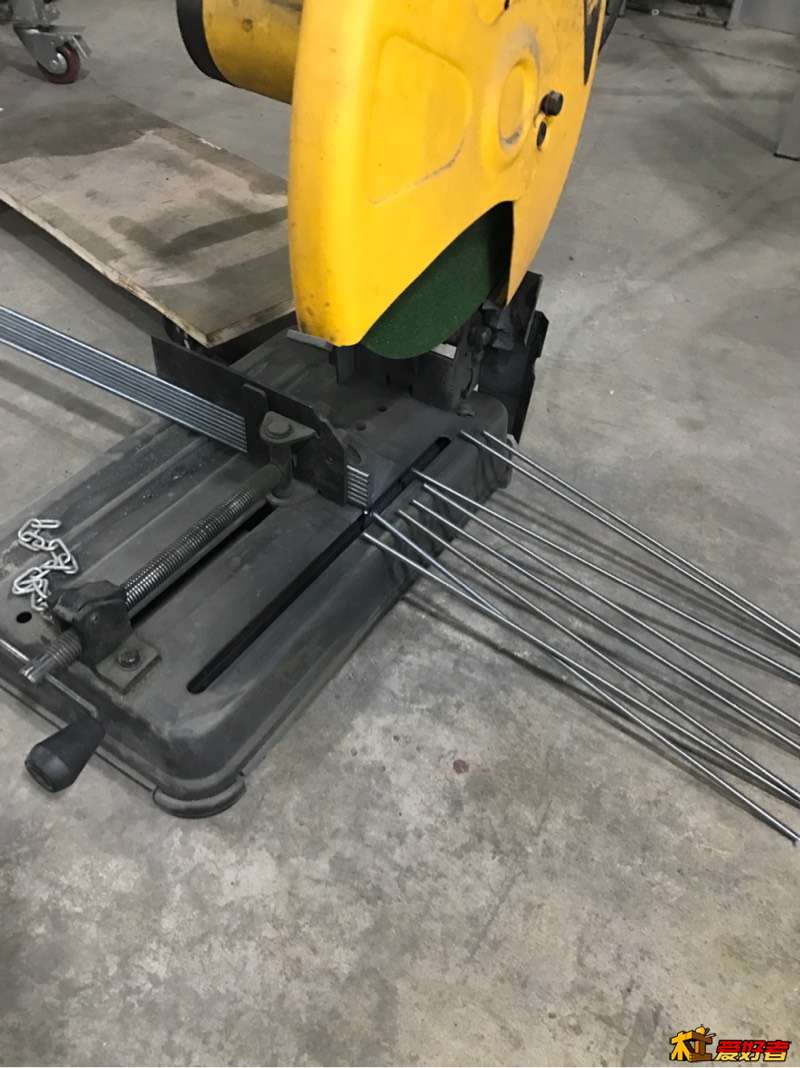

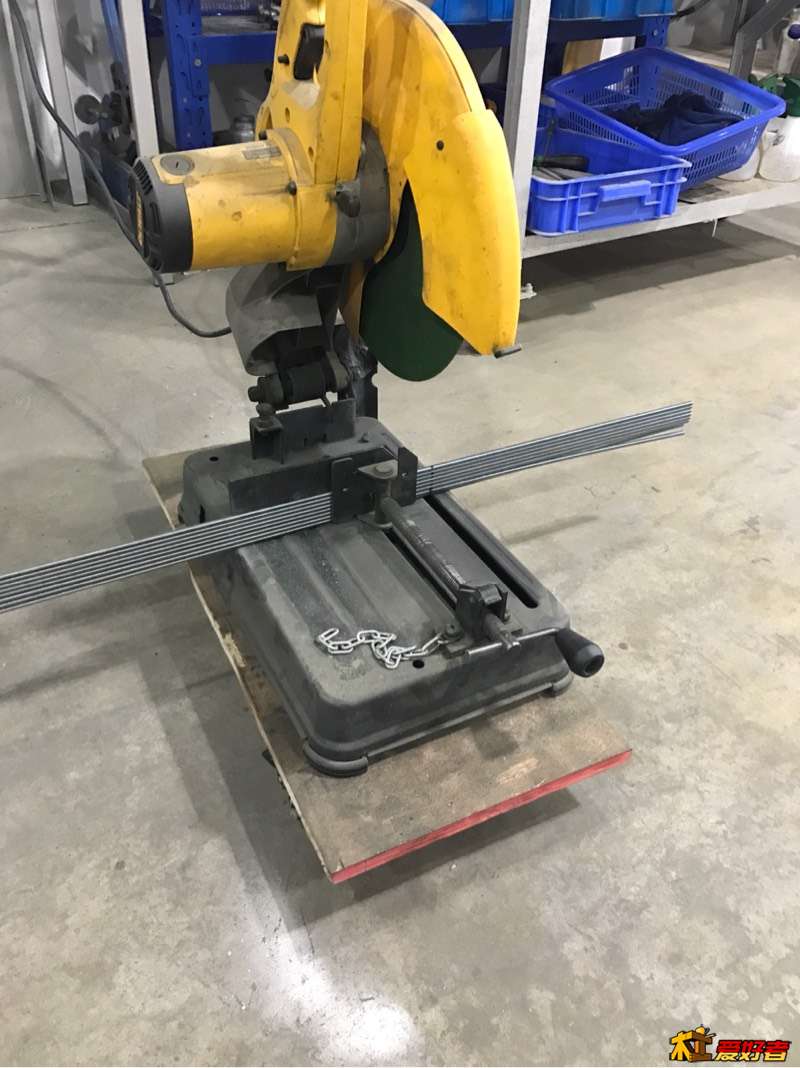

立撑我觉得用丝杠最简单，一个人也容易安装。切和磨头。
0 f' P% ~. R) x/ n. U1 _5 x, P6 M6 }
我用m6的，因为置物架也不会放重物，不用m8的了。
3 s7 c- B- R0 j& I& ^
3 R6 U" _; _( o9 F7 o
" ]# M, @  k. O8 J0 f
2 N5 i' k6 ?$ j  g7 J$ [  ~% [* {7 _
  q2 d) h0 Q; i. A0 e0 C

billyxin

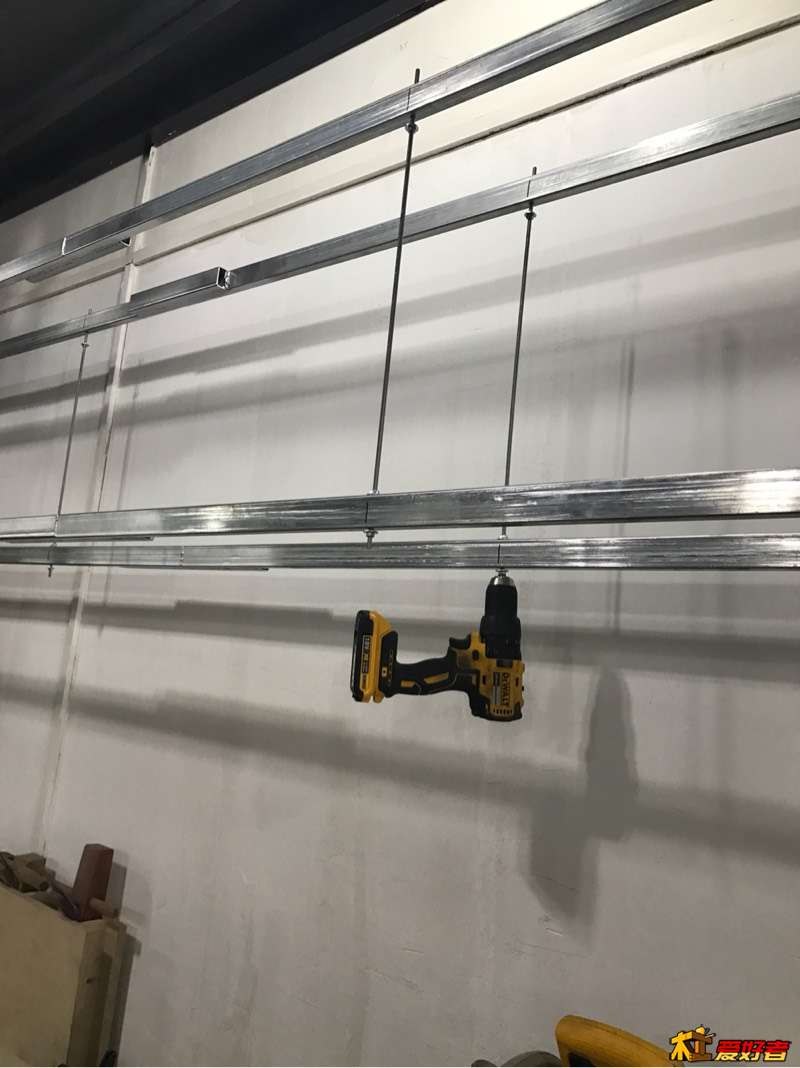

用手枪钻帮助安装会快很多。手指轻轻扶着螺母，手枪钻一转，螺母就上下呼呼的跑，省事。
$ Y7 J" h* B" f

infocn

牛炸天我靠
1 i7 Z: M' F4 Z0 |+ M. |

billyxin

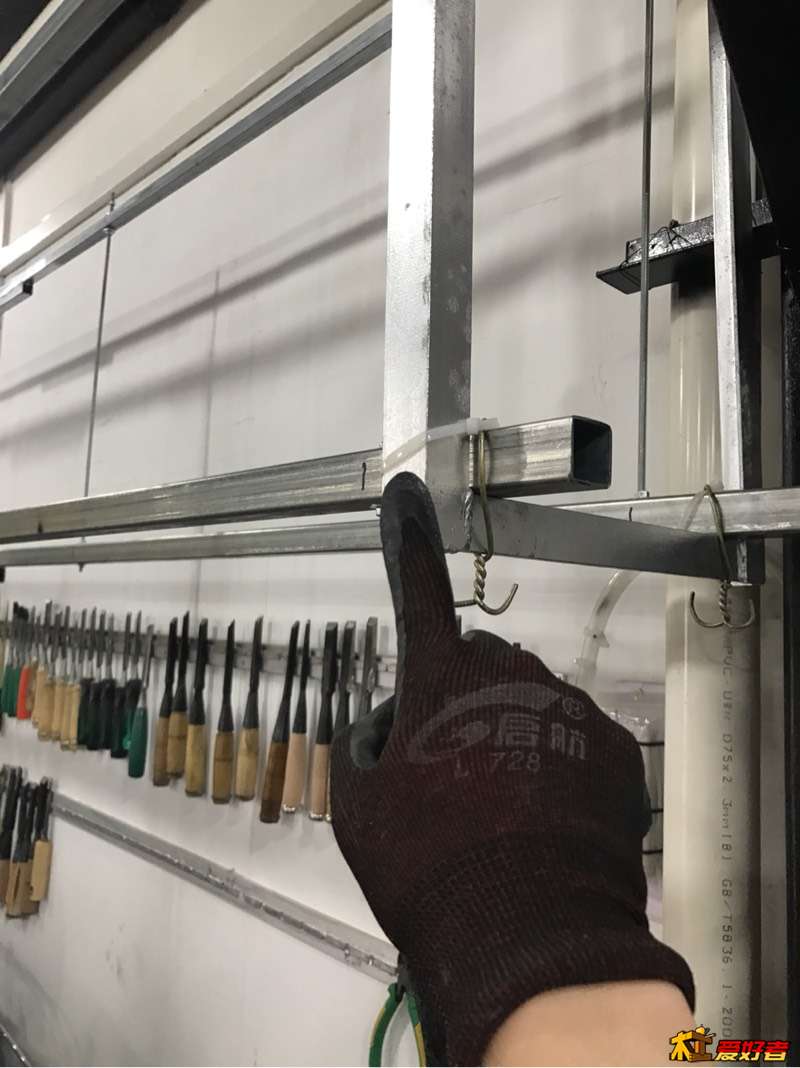

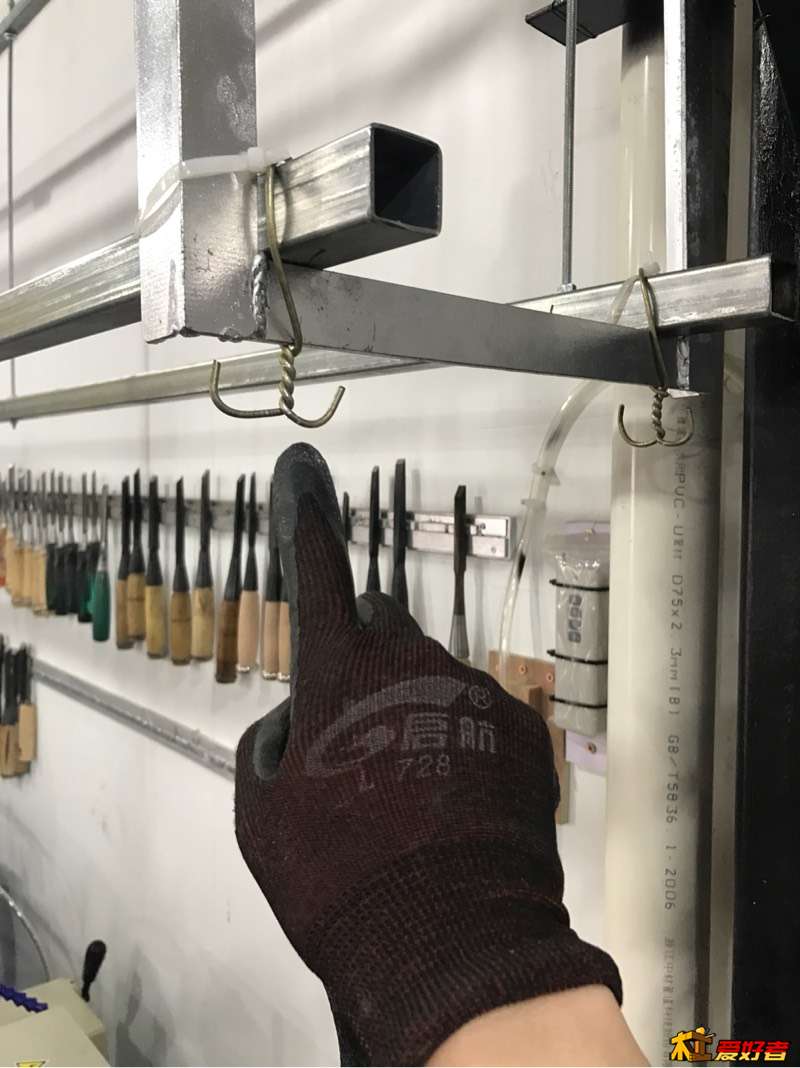

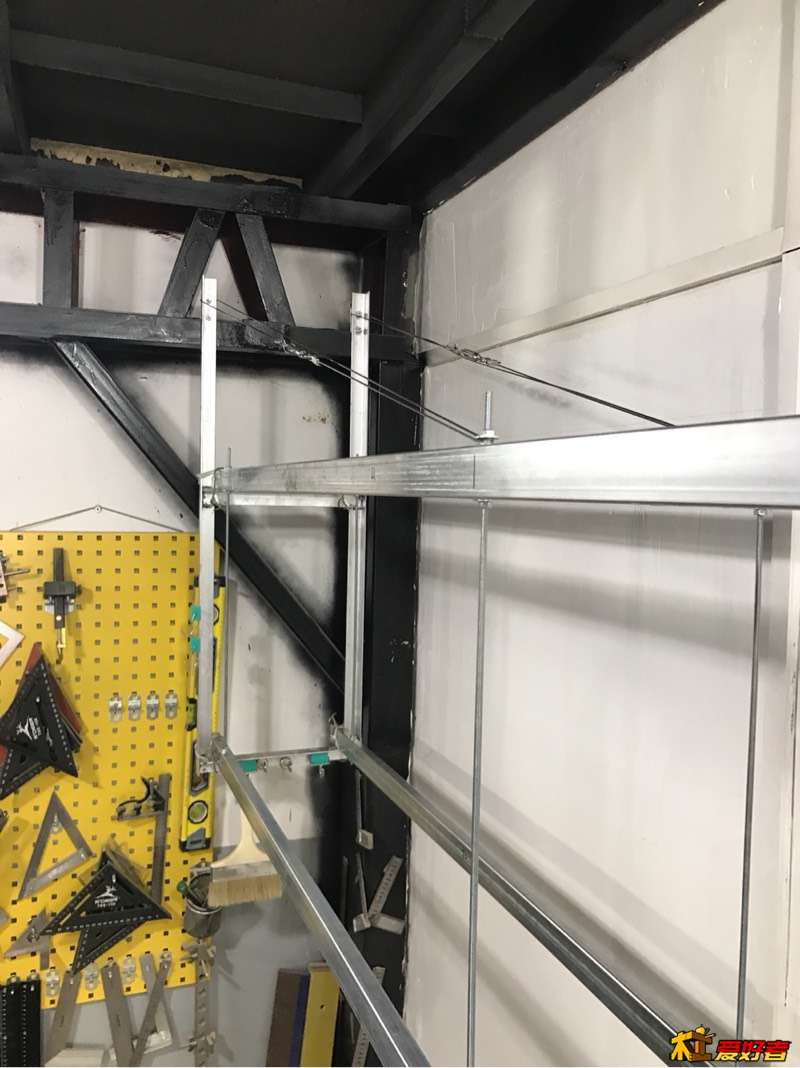

每根丝杠四个螺母，分别固定住上下两根梁。先不要锁紧。摆正的位置后，上扎带和铁丝。扎带把梁固定在侧面不移动，实际不受力，所以塑料扎带就行。但是与侧架的底部一定要有强度固定，这个以后会受力，就是吊索向上的力。

这个铁丝拧成麻花后，尾巴要弯一下，不然迟早被扎伤。这样还可以以后挂东西。这个是比较硬的铁丝。我拧出汗了。
0 {* _1 @, W* f, d6 o- l# D

billyxin

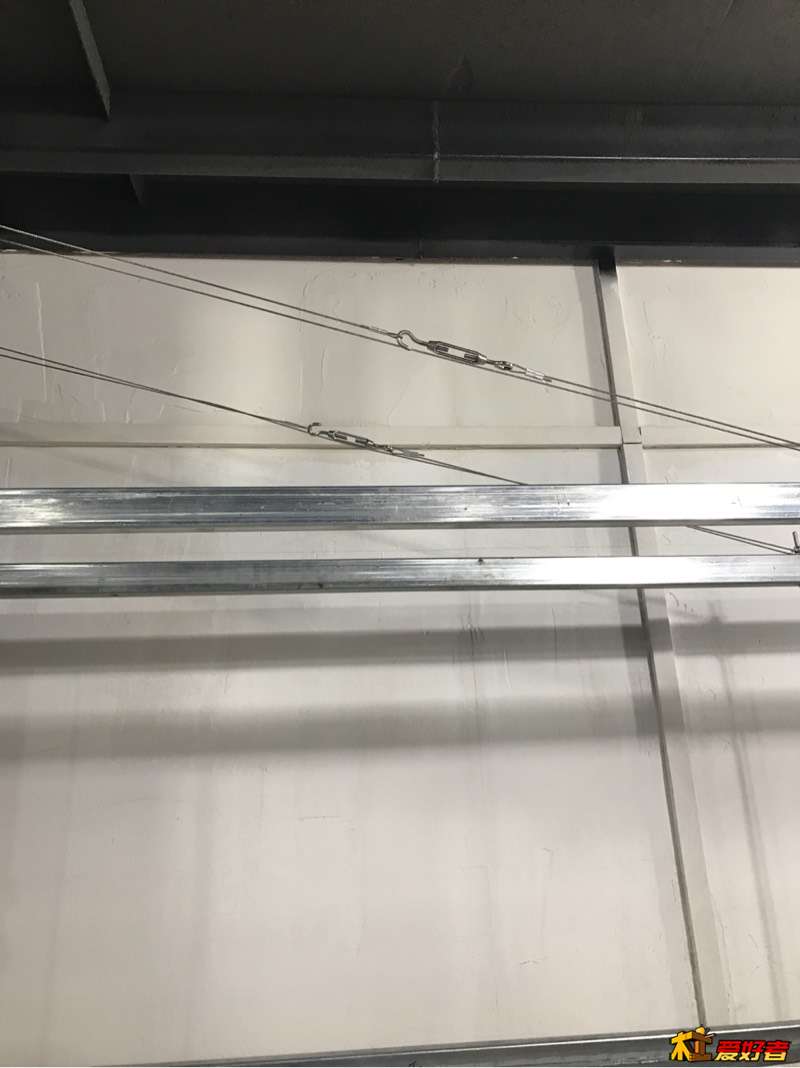

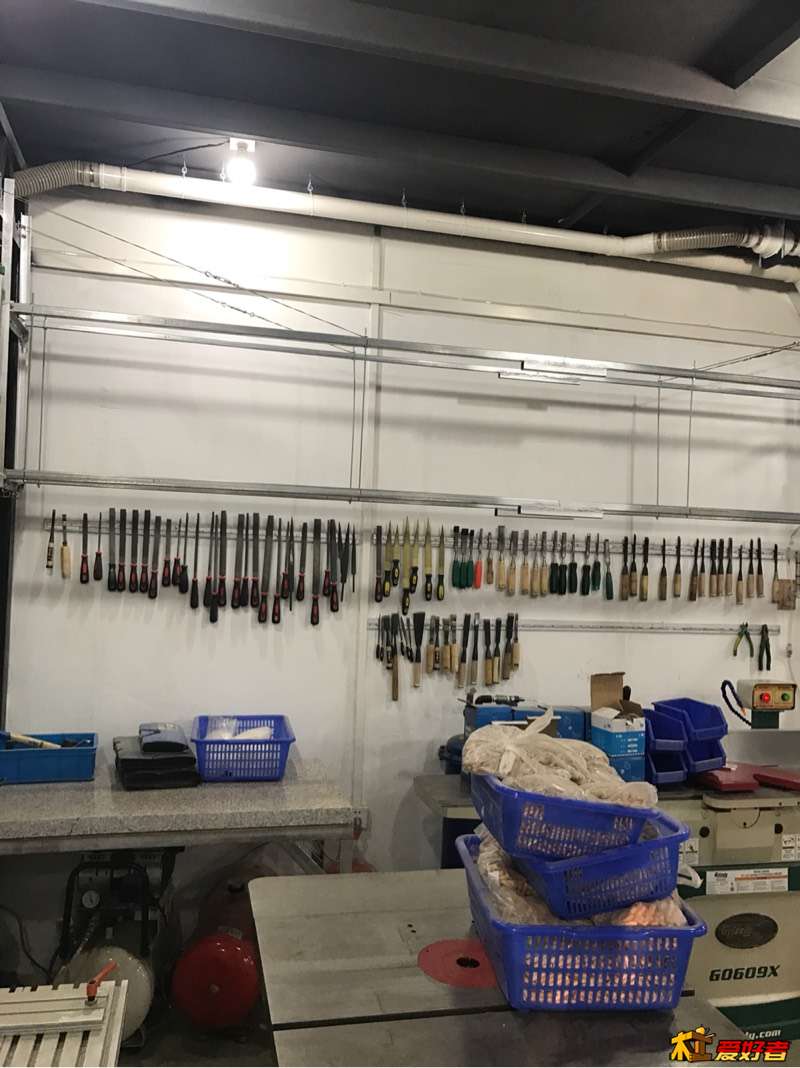

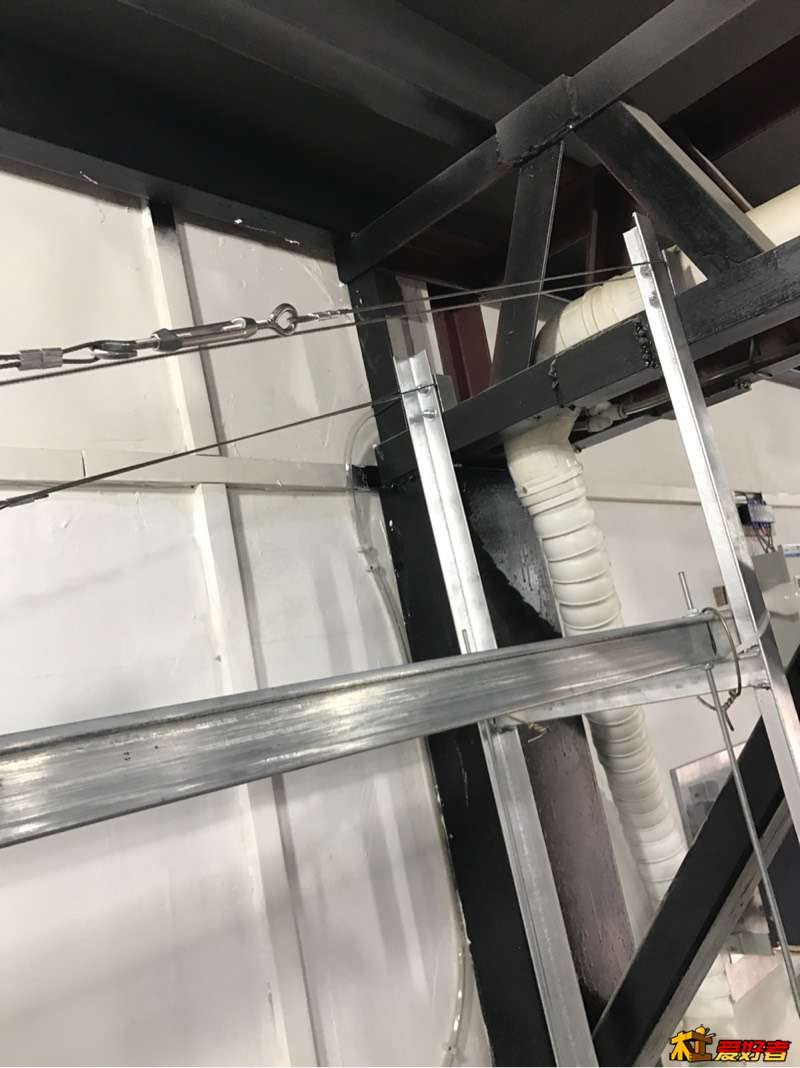

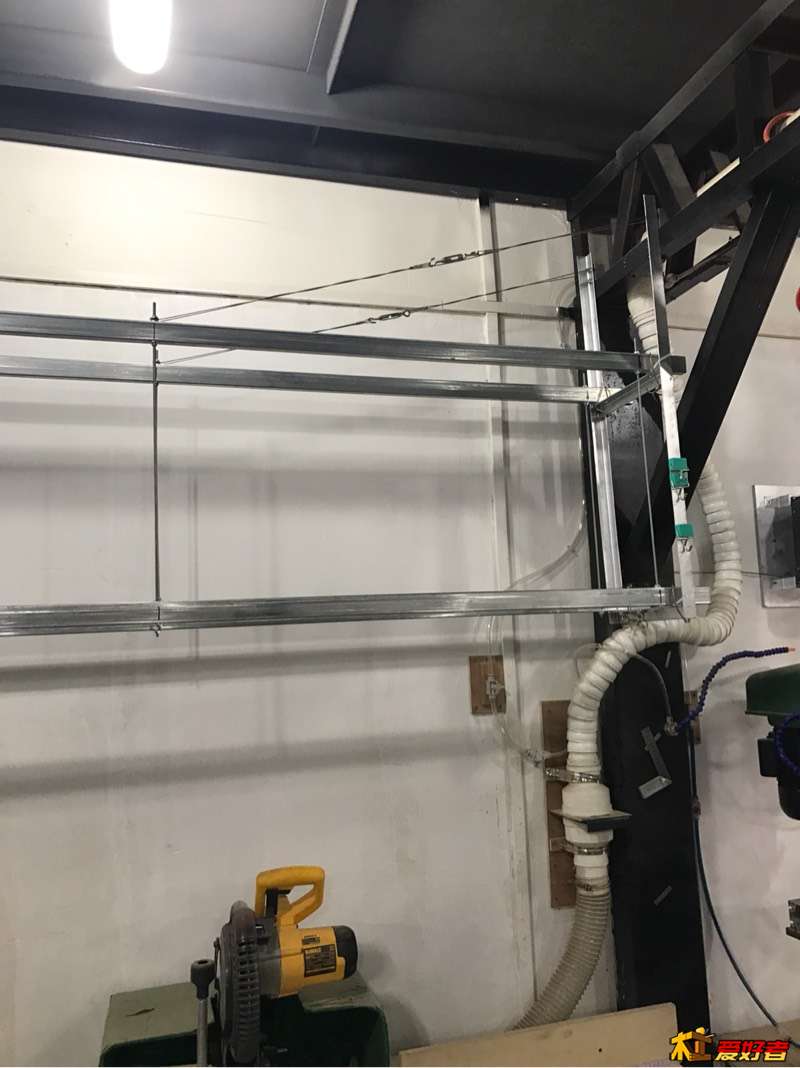

做钢丝绳，用花篮螺丝锁紧，就吊好了。
( K0 Y# i' B( A; E# `, Q3 S* D1 {
这些钢丝绳的东西，淘宝都有，用法很简单，去把一个店的所有钢丝绳的配件各买一个回来玩玩就会用了。


, U* d+ d+ k& e


# h/ q! Z  z* M- B* w0 H9 G) K0 v

billyxin

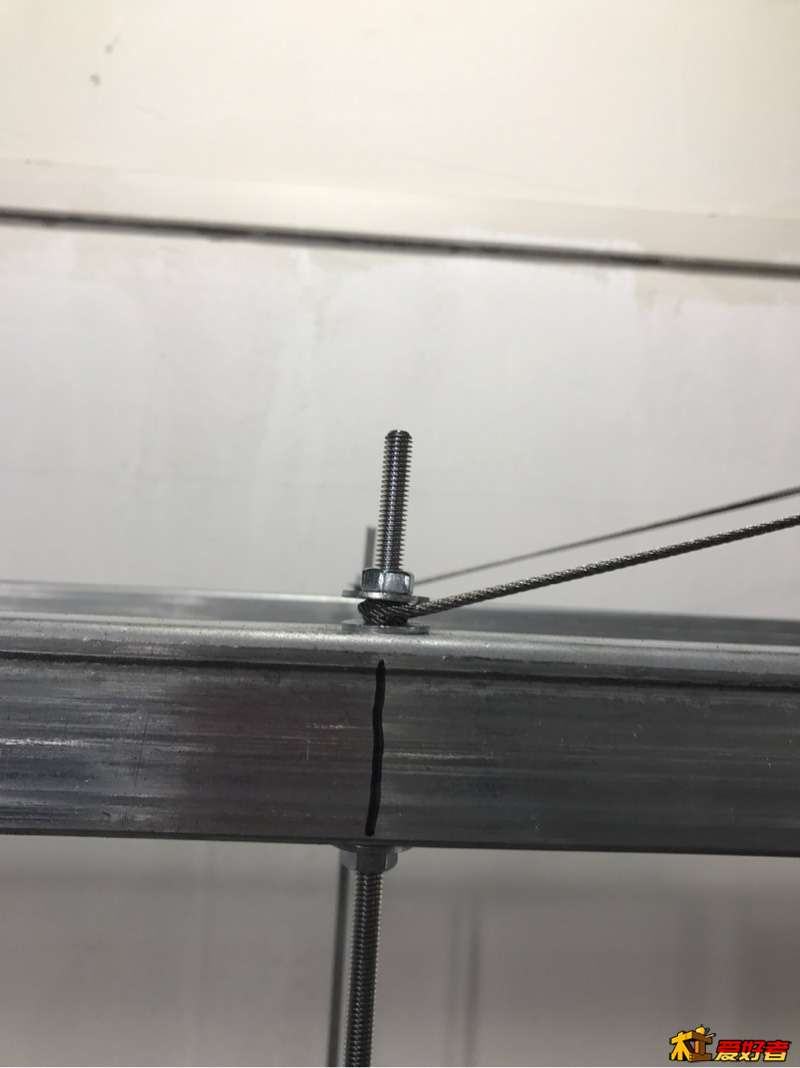

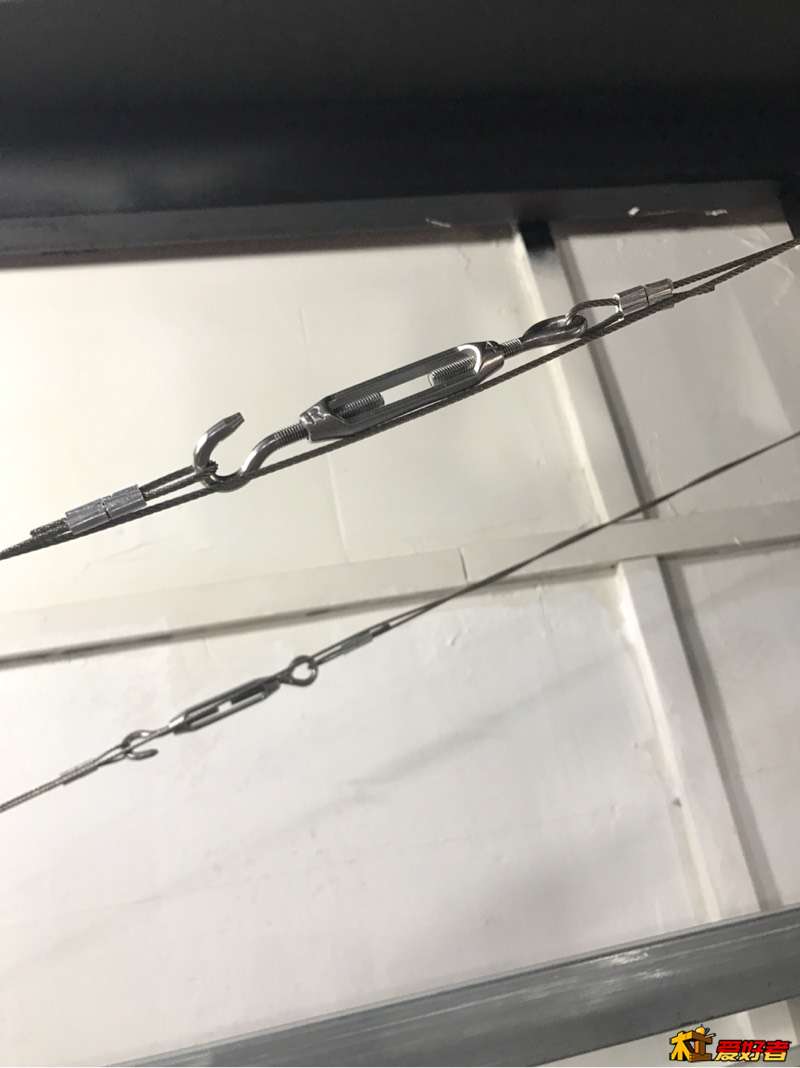

这几张是钢丝绳特写。好像是直径2毫米的。够厉害了。这可是钢丝绳。

: |/ X+ @% j& j2 W* l: O, Q
" n* C0 r0 j& x: h. h: d3 M0 p

billyxin

拉紧后，我自己上去拉引体向上，都没弯。
. x0 {, C5 t2 A+ g* _4 R# M7 @

0 Y/ D$ g$ L+ ]
- O2 q) d/ k2 L, B  p3 p5 k) O& |

billyxin

这要是能弯了，南浦大桥早塌了。
1 y, S$ i( e6 R: J/ n, r
0 W6 K5 A$ F1 A7 ?$ v9 l

billyxin

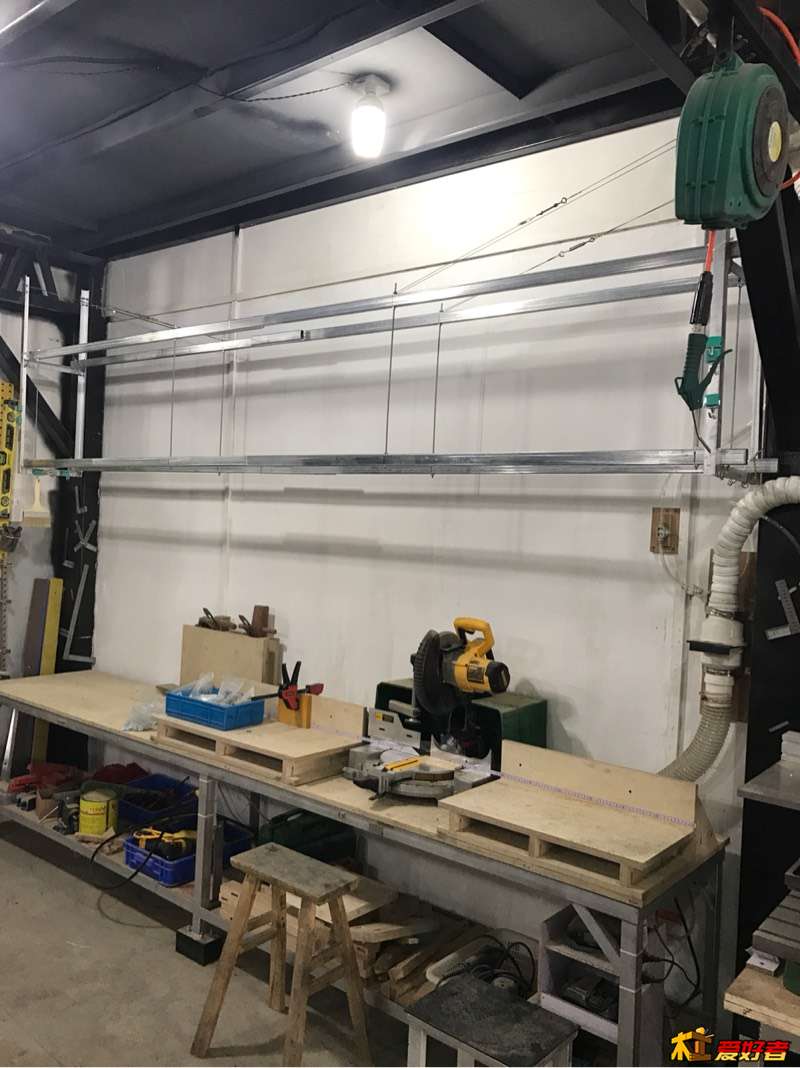

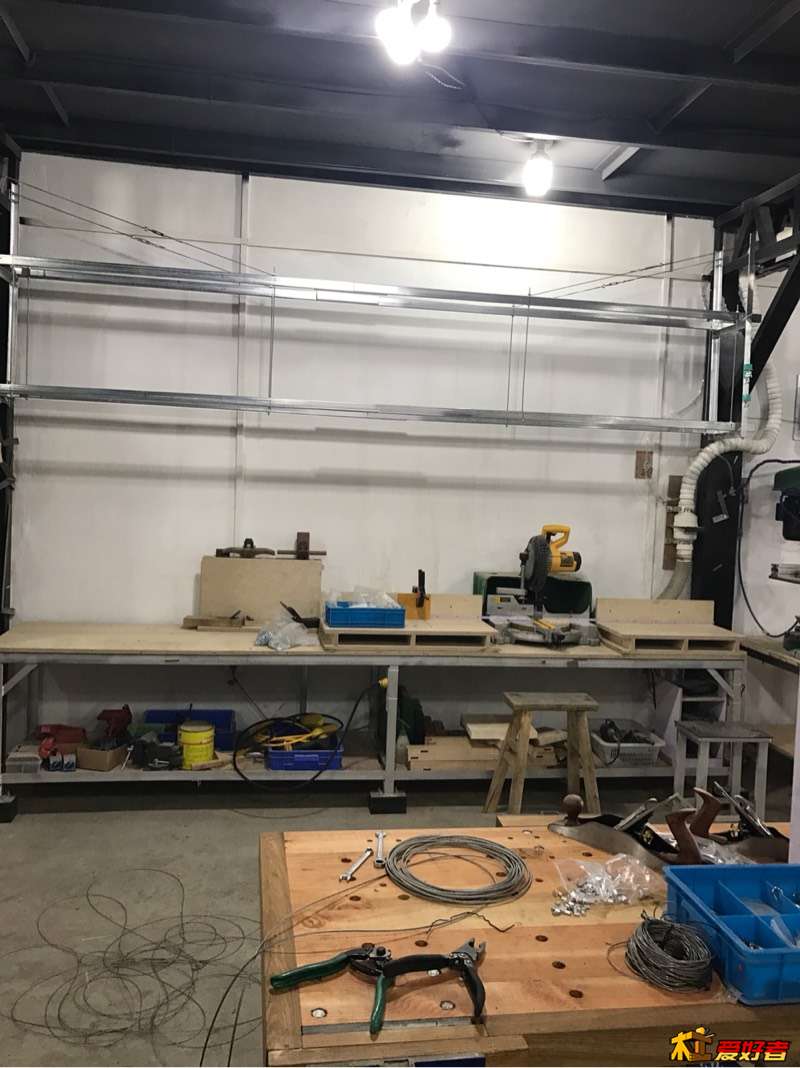

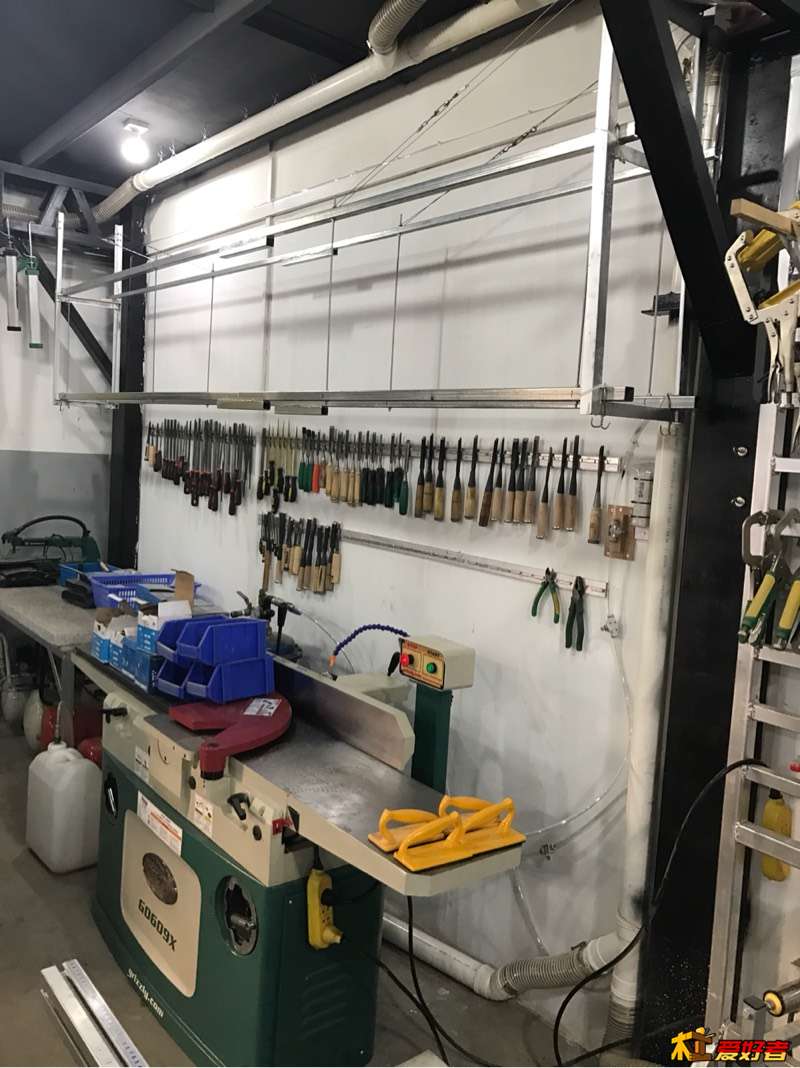

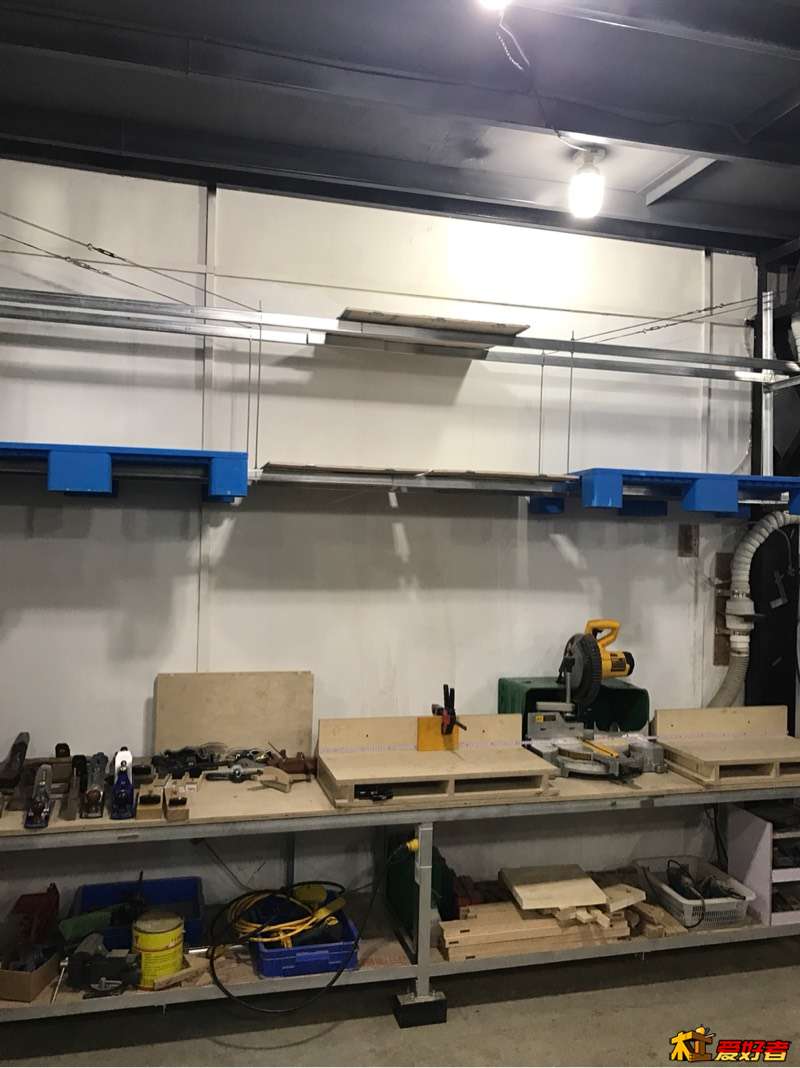

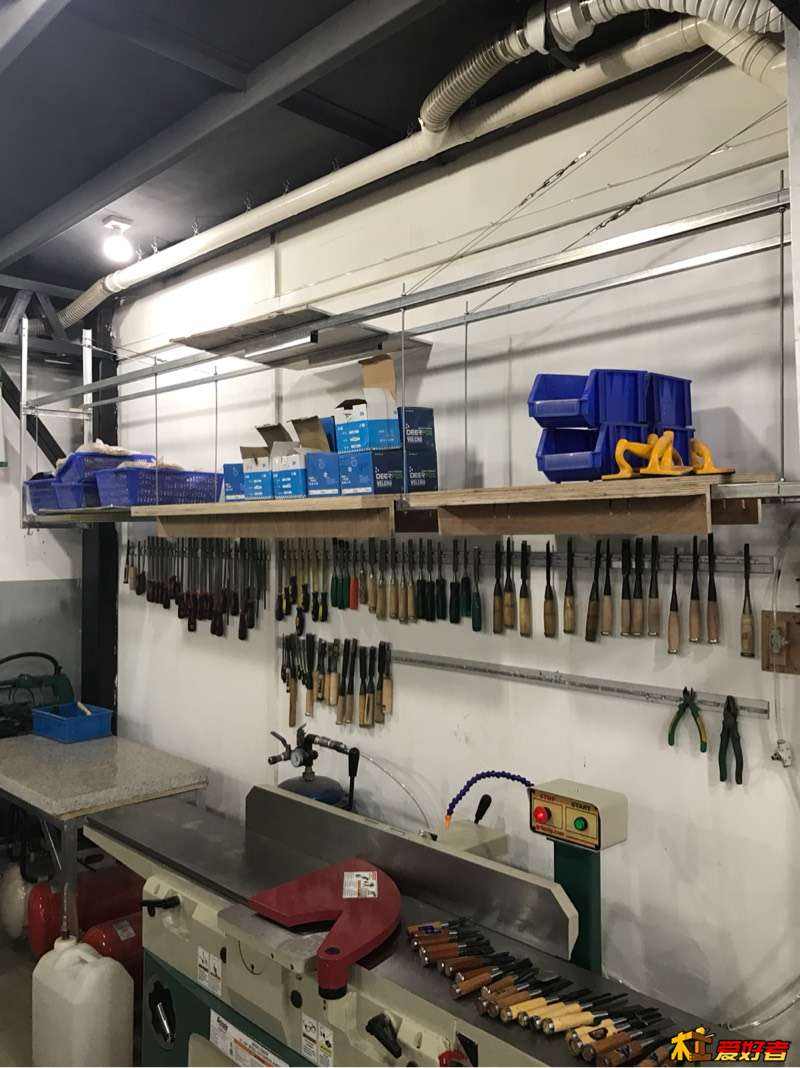

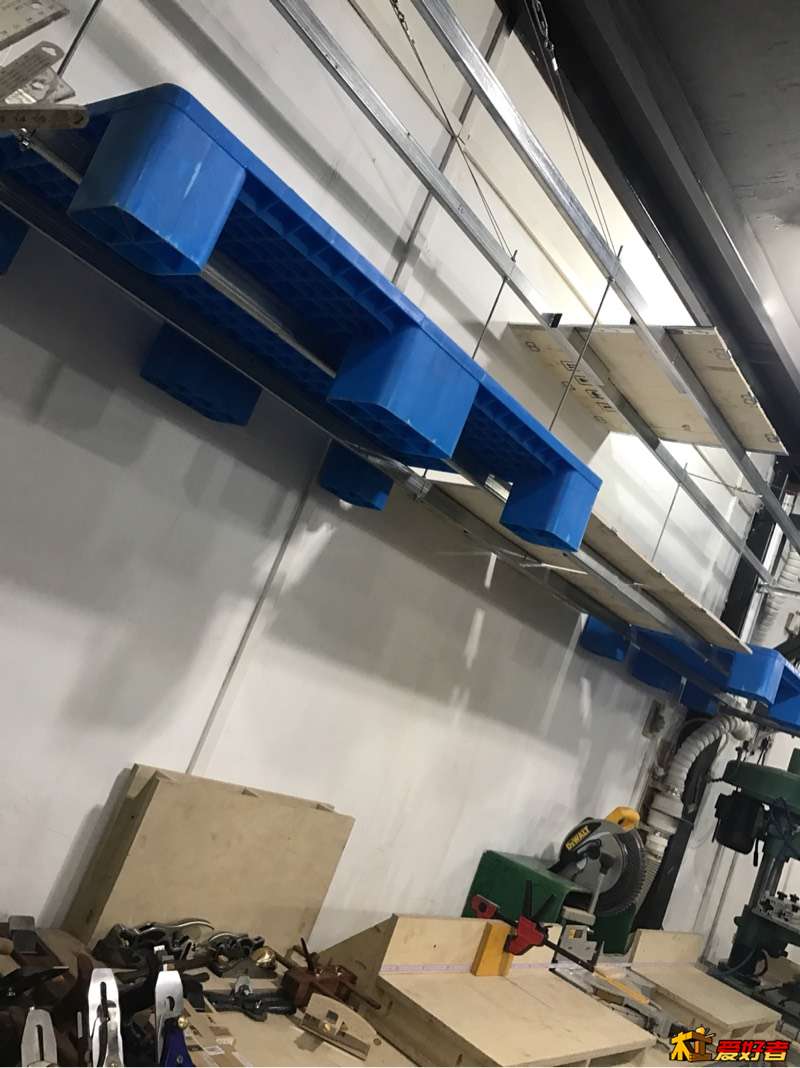

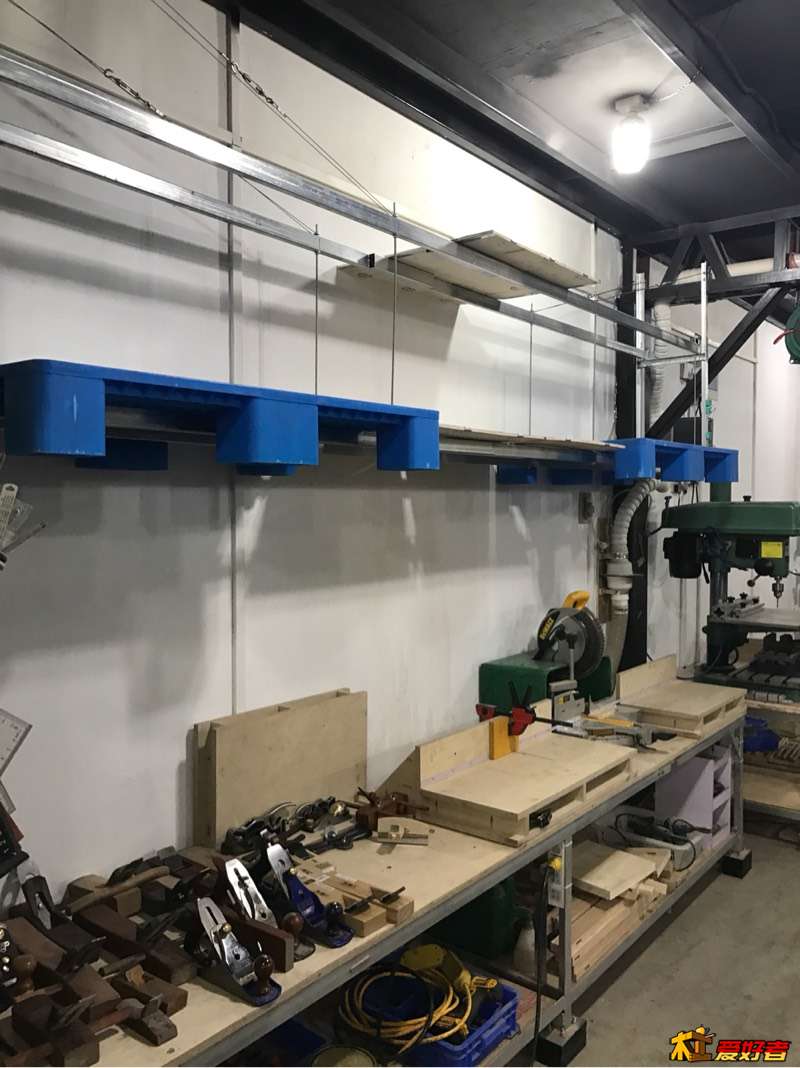

没有隔板，没有柜子，懒得做了。找了找，有两个闲置的塑料托盘，尺寸正好，还有一些等着扔的包装板，就暂时这样用吧，等我哪年有空再给它做个柜子啥的，反正地基是打好了，没有后顾之忧了。写完了。
( a3 {! [7 ~9 y/ y! [



, ~! e- I  {6 m. z& f& j

太糊白鱼

大桥是预应力的，和你简支梁不同啊。实际你方管这么多直接靠墙上下两根方管用短管连接做成桁架结构就行了，直接搁着，用不着钢丝绳扯来扯去。
1 c: t! Q/ s9 Z

jq_guest

天气好，还以为你做晾衣架呢！工具晒晒也好

billyxin

太糊白鱼 发表于 2018-5-9 21:33
大桥是预应力的，和你简支梁不同啊。实际你方管这么多直接靠墙上下两根方管用短管连接做成桁架结构就行了， ...

第一影响放东西，第二焊接的搬不动，第三螺母的斜撑孔位不好算，第四这不是桥。
! `0 n! j; [! s: j( f% t

舞夜缘

很乐意看大神吹牛逼  在寸土寸金的申城用那么大的空间做仓库 等激情过后 估计就成了废品收纳站。
