钢材打孔440C

zcy1988gg

洙泗野老 发表于 2018-5-9 11:07
! I9 [: W2 i7 X! B9 ?4 P既然角磨机能切，你找个电磨用金钢砂磨针、磨头磨一个孔出来。
有台钻，可以上硬质合金钻头（要钻好久）， ...

& n, r6 g3 Z. ^9 `7 k! g含钴钻头是正品，依然打不动
8 X1 g( I# @  }/ ?8 o% z

zcy1988gg

光之青焰 发表于 2018-5-9 11:34
$ O" x$ C, d- s' h9 X$ g/ N* @或者当地五金商贸城专卖钻头的地方买那种金色的能钻钢板的钻头，也没问题，但有一个前提是都得用台钻，手电 ...

霸王钻买回来再试，金色的就是含钴钻头

老兵手作

打不锈钢，高速钢硬度高的钢板，这些钻头不好用，就是钻瓷砖的那种，加冷却液耐心钻，我钻三个孔用了几个小时。4mm厚的高速钢板。没有冷却液加点航空煤油，都没有加水。电钻要来回摇一摇钻才好钻，台钻要2000转才行。不过确实费钻头，买好的瓷砖钻。其他我用过，不行。
# @1 p& Y& W1 v+ c9 `1 ]

loushanbeibei

2 B% q  g2 Q( R3 y
) A% P* i$ Q# C. u; z- a金刚砂磨头，非此莫属，只有这个能干得动，别的不用想。
7 z6 |: g% q! d" {, M, {/ m9 D# m
注意加水冷却，慢慢磨，用力大了磨头会散架。
" c  ]. Z- \5 `; l
台钻容易操作，手枪钻嘛，考验耐性。

! L) S, ]# p0 c; O! |5 g手枪钻你可以反过来固定住，用手压钢片慢慢磨。
& k0 S- v9 T" K" k% q7 ~& O; f
- }! C. r6 i& Q! \当然最好用的还是电火花或氩弧焊，没有也别想了。
- g$ D" K/ B3 A4 f2 p  i

feiyu5741

电蚀，最简单，最安全，2a的手机充电器，一瓶盐巴水，一晚上就搞定
/ U% Z7 h, q# }2 v! F' L. h

师兄1968

有两种便宜钻头分别试试，金刚砂磨头或金刚砂开孔器、瓷砖三角钻头。使用技巧，和一小块面在打孔位置粘一圈，里面倒上水冷却用，钻孔时可能要经常摇摆电钻。

zcy1988gg

老兵手作 发表于 2018-5-9 13:31
2 d* D& W8 N( c8 r% F) t打不锈钢，高速钢硬度高的钢板，这些钻头不好用，就是钻瓷砖的那种，加冷却液耐心钻，我钻三个孔用了几个小 ...

谢谢指教！

zcy1988gg

feiyu5741 发表于 2018-5-9 14:53
电蚀，最简单，最安全，2a的手机充电器，一瓶盐巴水，一晚上就搞定

) E) l! t* _  P* j1 x5 h) J谢谢指教！

zcy1988gg

师兄1968 发表于 2018-5-9 15:08
9 Q* m* [- _4 m. V2 [有两种便宜钻头分别试试，金刚砂磨头或金刚砂开孔器、瓷砖三角钻头。使用技巧，和一小块面在打孔位置粘一圈 ...

3 G5 c* _# z5 `$ L谢谢指教！

海豚-1

我也买了440的钢板，瓷砖钻头打坏了。不行。后来用电磨和金刚砂磨头搞定了三个孔。磨多了两个金刚砂磨头。磨削时先斜着磨，不要直接垂直磨表面，容易弹走。

李昊

用硬质合金钻头没问题的，不过手电钻钻的话，孔要完全通透时容易打钻头，用台钻好控制些

dick_c

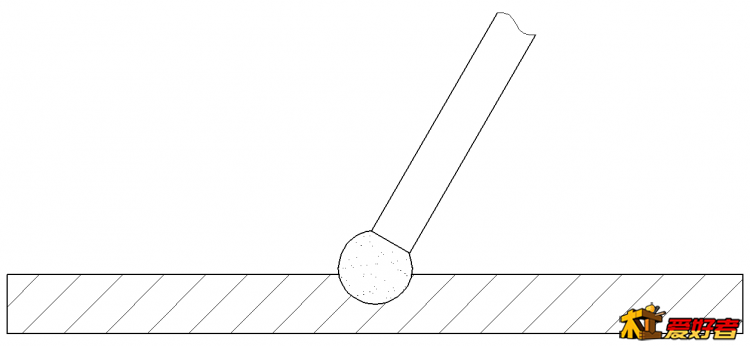

我在用高速钢锯条改的手电刨刀片上开孔就是用电磨加金刚石磨头，用球形磨头，斜着磨效率才高，采用两面磨的办法，球形磨头磨穿后再用柱形磨头修整，可以很圆很规矩，开好一个孔大约20分钟左右。

zzhsb

zcy1988gg 发表于 2018-5-9 10:05
; N" Q2 m1 |% z7 G0 |$ |这个有点费事啊，而且烧焊处易生锈难处理

那你看看有没有比我简单的办法

洙泗野老

看了上面用电蚀法的，那是电化学方法，与金属的硬度无关。开孔肯定能开，就是要把其它好好绝缘。网上应该有教学贴的，楼主你多找找。
: F7 B6 @5 g7 ]$ Q" y( m' l$ i（想起以前在家玩电镀的事情了）

另外，玩刀台钻省不了的，如果常玩，还是买一个为好。

* @4 k, j9 q$ W+ `6 L8 Z5 K; ]9 P

zcy1988gg

洙泗野老 发表于 2018-5-10 07:35
$ ]4 z+ n, w) C0 C* _/ k看了上面用电蚀法的，那是电化学方法，与金属的硬度无关。开孔肯定能开，就是要把其它好好绝缘。网上应该有 ...

第一次做，什么都费劲，电蚀法我看了，一是会破坏金属结构，二是打得孔形状难控制，第一次做想尽量完美一些，我还是先试试霸王钻，实在不行就用胶贴木柄加皮绳缠绕一下
