仿一香座

行走时光

学习咯

look1003

漂亮

心佛既佛

张文礼 发表于 2018-5-8 23:08
6 J1 V2 H7 X0 |- @' S. }AC还可以做这种异形图啊，精雕做这个比较麻烦。看看也要学学AC,多掌握一些，谢谢啦！

精雕很简单，做个大的圆弧面，然后切割就行了

马骡子

阿余 发表于 2018-5-9 00:58
! e/ {2 r6 R% H$ F& i; Q- z这种，用精雕或是AC都容易画。

4 R; g3 w9 l! I4 M$ j. O余老师 这样的弧度精雕怎么画

马骡子

阿余 发表于 2018-5-9 00:58
这种，用精雕或是AC都容易画。

- d5 ?5 `) q. t' n9 K余老师 这样的圆弧精雕要怎么画
# O  c7 C  d; g+ U& c

张文礼

阿余 发表于 2018-5-9 00:58
这种，用精雕或是AC都容易画。

$ c8 k/ u- y' h4 D1 ~/ j是不是要进去3D环境才能画，我还没摸透这个软件。
! r$ ^2 a0 N- K+ X3 K( Z  }' U

张文礼

心佛既佛 发表于 2018-5-9 06:27
* |: c& v3 E  ~$ \& [  L精雕很简单，做个大的圆弧面，然后切割就行了

内凹的圆弧面然后切割出来吗？
: f% L. l5 V3 k/ j  z

永远的学徒工

求铣槽的刀路参数。我试了几次都断了。

心佛既佛

bz41 发表于 2018-5-8 22:48
; o: s; w: D- k6 G3 V6 M# \失误了，0.3mm

把开槽路径投影到曲面上，直接可得等深银丝槽

fishbob

高雅....

阿余

马骡子 发表于 2018-5-9 08:03
7 K& M; r+ G) P' v$ g5 L余老师 这样的弧度精雕怎么画

" t1 T. y! j+ S2 ~画好边缘矢量， 然后选择区域浮雕，设置好角度，选择切除即可。
" r0 d4 h& S& Y' V& z/ g+ r

伪装者

bz41

张文礼 发表于 2018-5-9 08:50
, ?4 D5 P: @. `0 o$ c内凹的圆弧面然后切割出来吗？

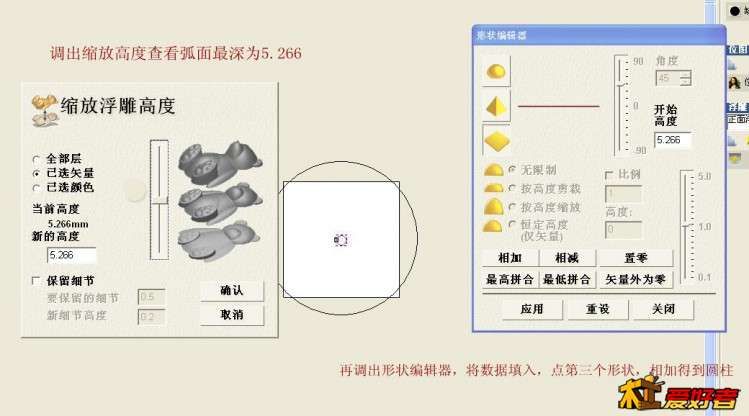

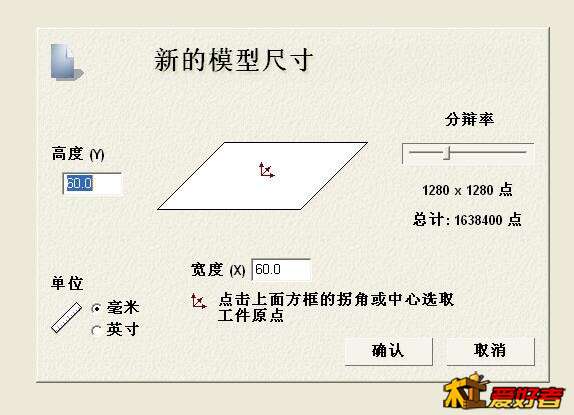

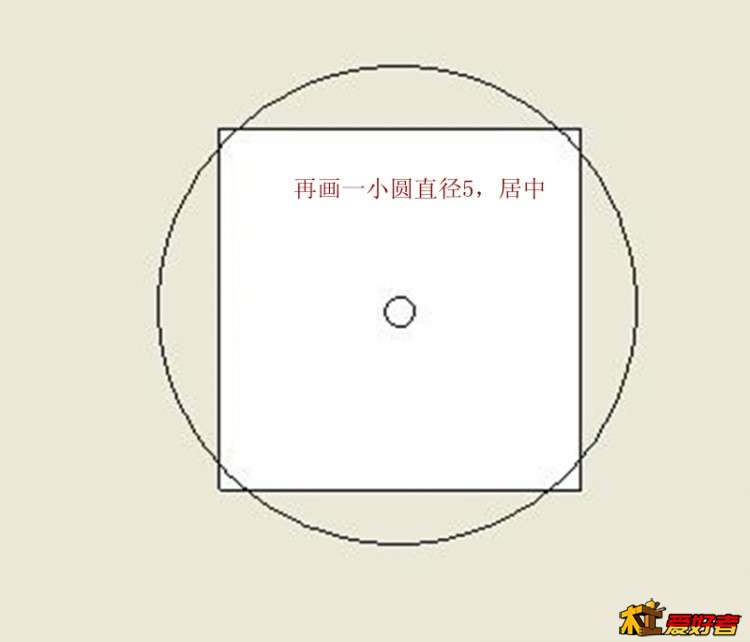

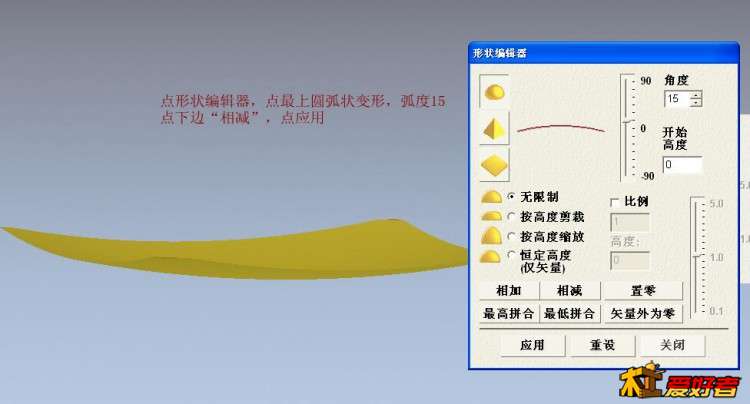

  L$ B' I* a, {2 ~4 ~用的是AC2008，只是提供个思路。参数是随便定的，可根据自己的审美观点调整
) Y- v0 a2 \: G$ X8 e1 U' S9 n0 \
- E8 ^  J. E. o( I1 K& d: \1 V0 r$ |

6 B; H/ J( c+ o3 j1 Z& |  w, d: u
) E2 n2 @! |8 Z  i/ W8 x9 e
" B; J# q* l, s  q4 i0 z  ~) g

bz41

心佛既佛 发表于 2018-5-9 09:45
把开槽路径投影到曲面上，直接可得等深银丝槽

3 F; N* `1 \' |: d' s谢谢帮助，软件中试了一下可以，下次上机实战

bz41

永远的学徒工 发表于 2018-5-9 09:06
求铣槽的刀路参数。我试了几次都断了。

进给率，下切速率都是300，实际加工时进给率大概35～40，再快怕断刀，下切步距0.06。就是时间太长
