[billy工具]灰熊平刨压刨缓冲集尘空压系统

billyxin · 发表于 2018-5-6 19:56:18

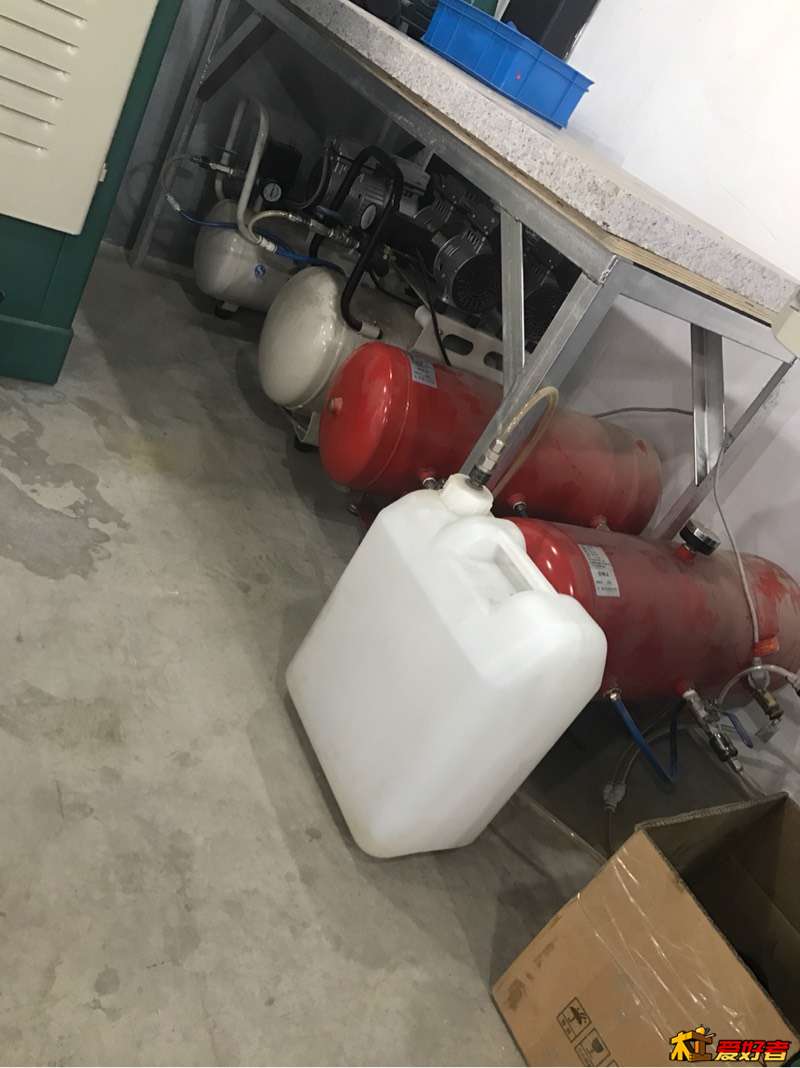

这是我的核心空压系统。两个空压机并联，气进入两个串联的气罐。因为空压机自带止回阀，所以可以直接并联。

pksos · 发表于 2018-5-6 19:56:54

羡慕嫉妒恨

billyxin · 发表于 2018-5-6 19:57:51

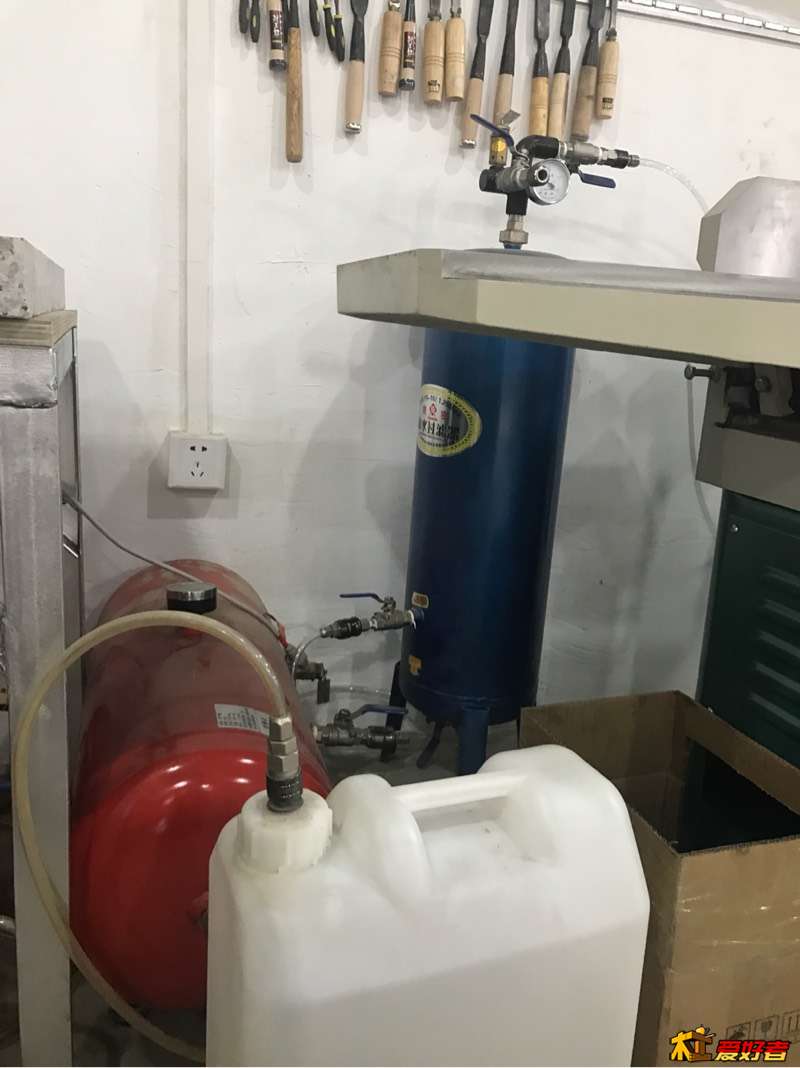

气罐的气再进入这个蓝色的油水分离器。最后才进入工作管路。遍布整个工房的气动管路网。

billyxin · 发表于 2018-5-6 20:03:34

每个空压机，气罐，油水分离器，底部都有放水阀，自己装的直柄的，方便排水，轻轻开一点，靠气压把水排出来。

空颜 · 发表于 2018-5-6 20:04:44

我草，看到全景了，好大

billyxin · 发表于 2018-5-6 20:05:35

排水管路并联进入一个储水罐，就是一个塑料桶。桶里的水多了就倒掉。

billyxin · 发表于 2018-5-6 20:06:54

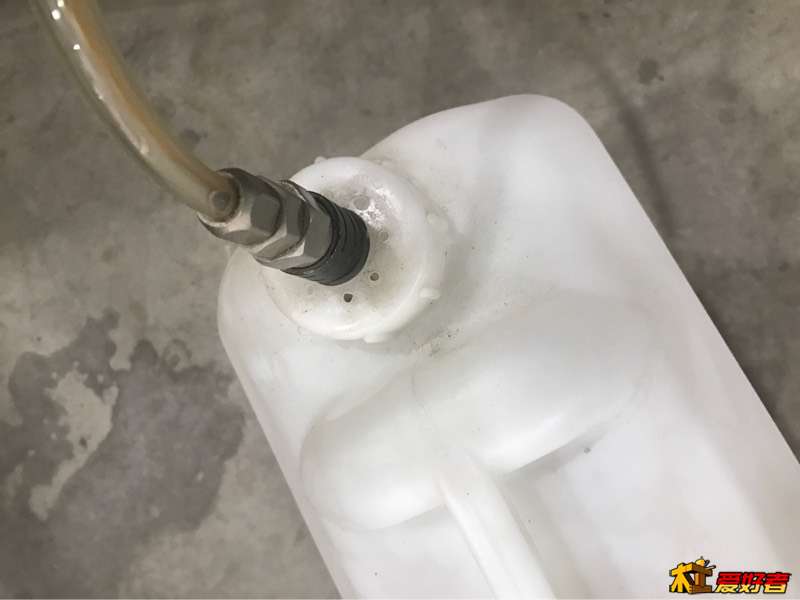

水罐的盖子打了很多洞，不然气出不来就爆桶啦，哈哈哈！

geekzone · 发表于 2018-5-6 20:10:12

真不错，下次有淘汰的设备可以卖给我

ceo321210 · 发表于 2018-5-6 20:11:26

为什么我没有看到你的压刨，不然一起收了

billyxin · 发表于 2018-5-6 20:12:36

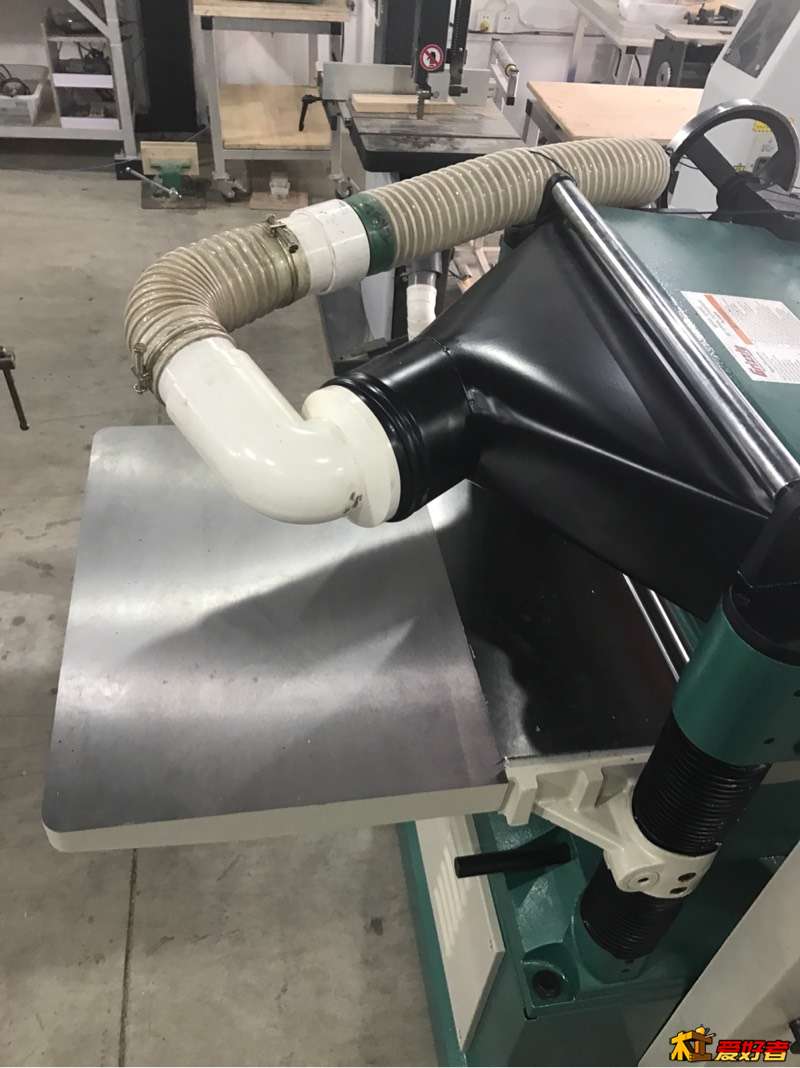

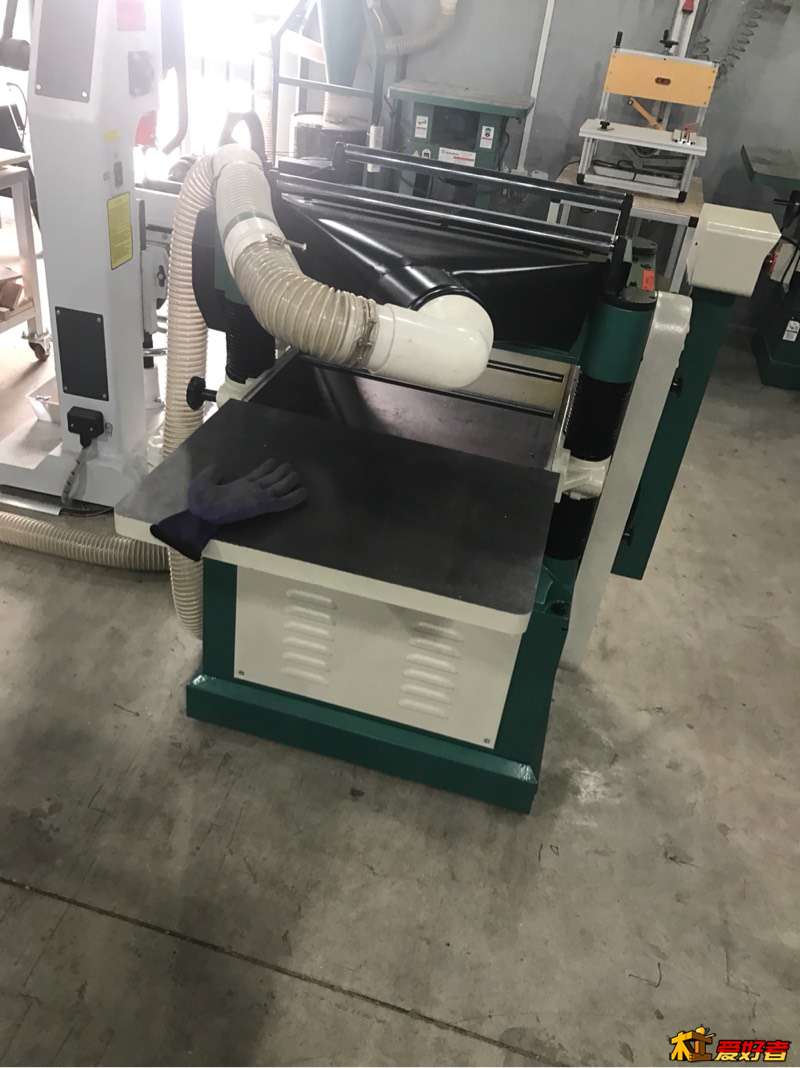

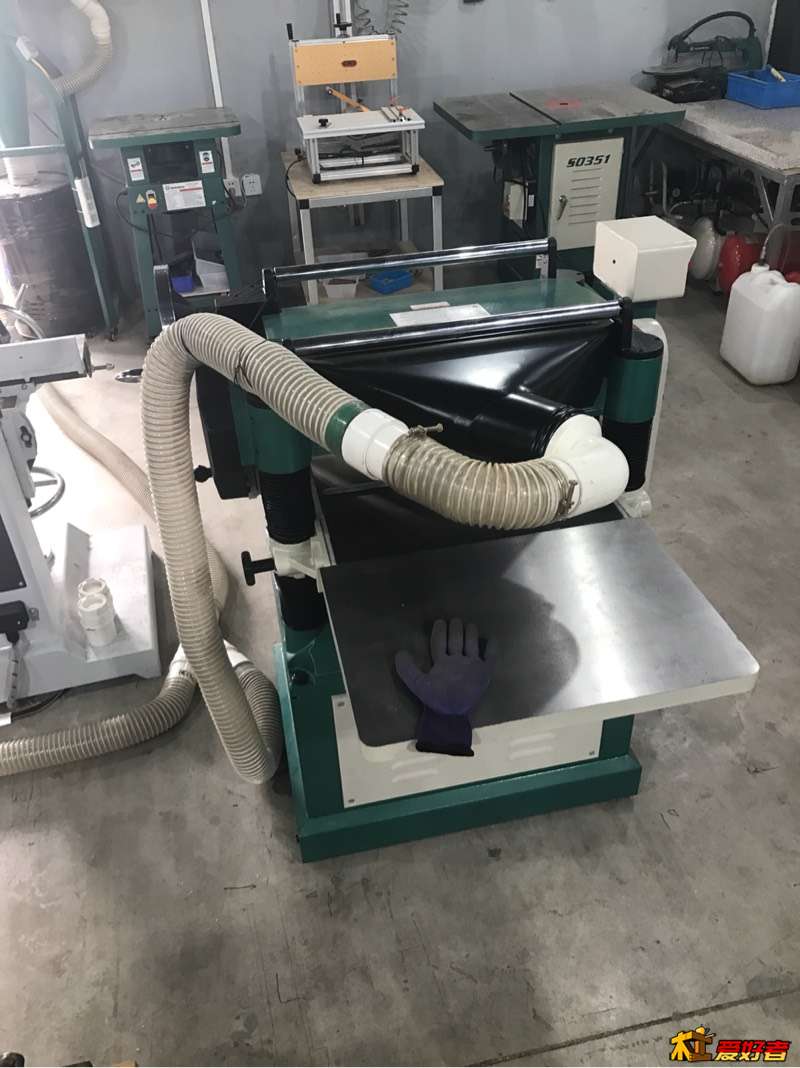

哎呀忘了写压刨的集尘管路。这个集尘出尘口很难受，本来想跑天上，结果想想怕挡木料，因为木料要刨好几遍，每次从压刨头顶倒腾回来，所以不能跑天上。只能从地上跑。还不能挡着出料台。还不能挡着操作位。就只能这样了。

billyxin · 发表于 2018-5-6 20:14:02

希望这个急转弯不要影响出屑啊！

billyxin · 发表于 2018-5-6 20:17:34

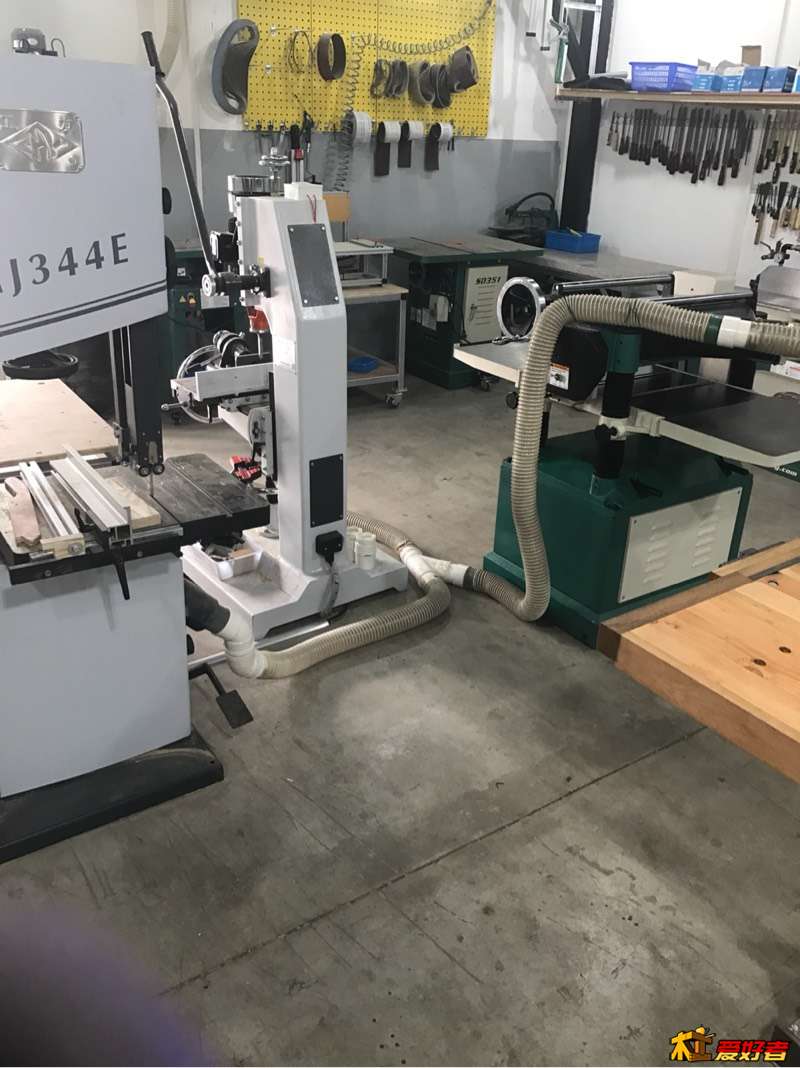

底下和带锯的集尘管路汇集，平时不用的口就用堵头一插就行。好了不写了，陪孩子玩去了。

爱咋咋 · 发表于 2018-5-6 20:24:51

土豪呀

五亿美金 · 发表于 2018-5-6 20:31:38

我就等着看看这么牛逼的人物得买个多牛逼的数控设备

xiongwei_ww · 发表于 2018-5-6 20:34:03

厂房好大！这地皮好几千万了。
