请教一个可能很小白的问题，关于Z轴的正负与方向的问题？

spoonyer · 发表于 2018-4-23 15:16:24

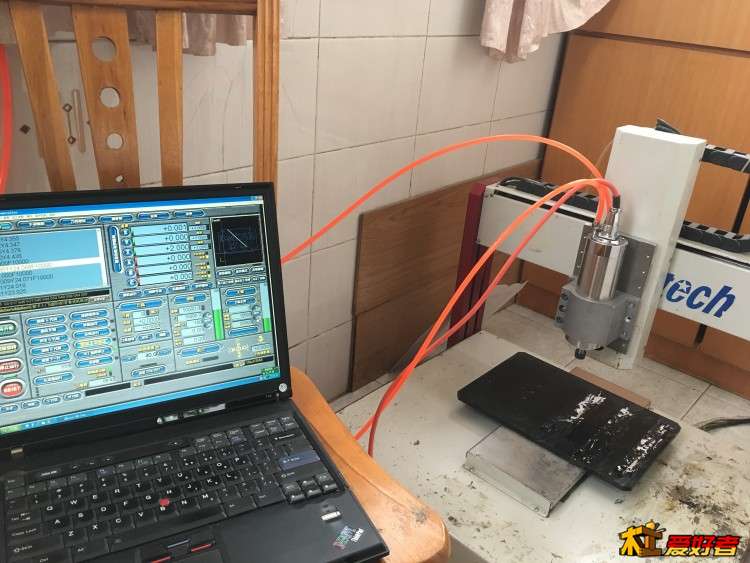

   经过近一年的准备工作，我的雕刻机各项配件终于基本配齐了，可以开动起来了，目前还在学习测试阶段，没敢正式雕刻。
   在用测试代码测试机器的时候，发现一个问题？
   就是Z轴向正方向移动的时候，Z轴是向下走的。代码里Z轴向正方向，好像是下刀雕刻。难道是我Z轴设的不对吗？
   我现在Z轴的设置是原点在上方，也就是说上方是0，向下走是正方向。

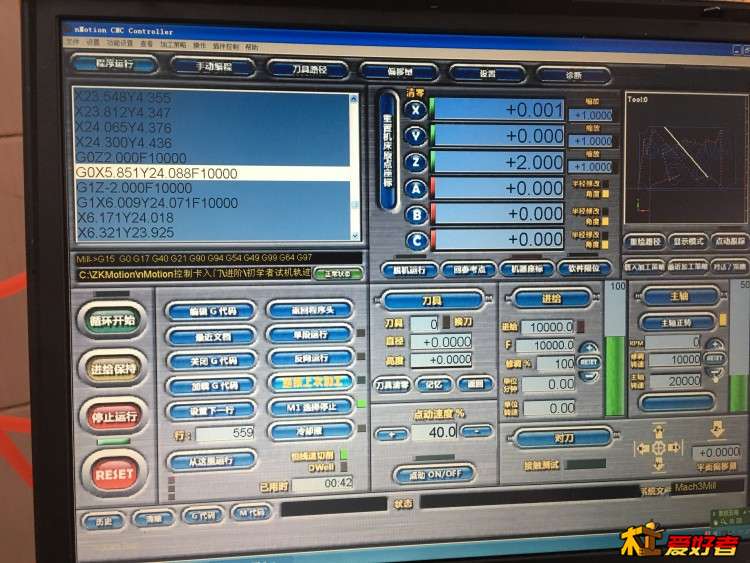

   如图 Z轴 +2的时候，刀是比-2更靠近下方。

zaozichen · 发表于 2018-4-23 15:24:30

说的太乱没搞懂你在表达什么，我只知道软件显示下刀了机器这边也下刀就没问题！

spoonyer · 发表于 2018-4-23 15:34:13

zaozichen 发表于 2018-4-23 15:24
' A ~3 {+ a" ]说的太乱没搞懂你在表达什么，我只知道软件显示下刀了机器这边也下刀就没问题！

就是想问，当显示的Z轴数字向正方向增加的时候（如0走到+2），这个正方向是向下还是向上？

hjf571x · 发表于 2018-4-23 15:34:35

线接反或者软件设置反了。。这电脑是IBM T43 吧？？我的也是这台

东西制作 · 发表于 2018-4-23 15:34:46

通常z轴上升是正方向, z轴数值变大, 你的好像反了

zaozichen · 发表于 2018-4-23 15:36:24

spoonyer 发表于 2018-4-23 15:34 ! N3 T7 U7 N: C, M- w$ D% T/ {
就是想问，当显示的Z轴数字向正方向增加的时候（如0走到+2），这个正方向是向下还是向上？

向上，我的机器是这样

大年先生 · 发表于 2018-4-23 15:56:47

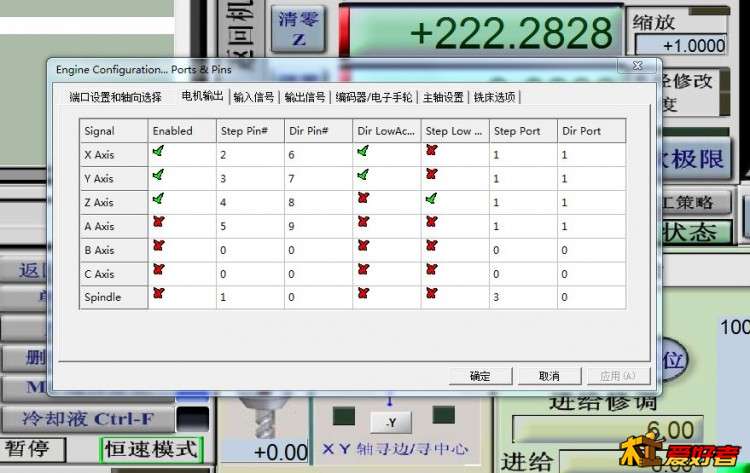

进入“设置”----“端口针脚”，z后面找dir low，如果是×就点成勾，如果是勾就点成X。

spoonyer · 发表于 2018-4-23 16:10:21

hjf571x 发表于 2018-4-23 15:34, d' j; Z! S) |$ @: ] Z7 C
线接反或者软件设置反了。。这电脑是IBM T43 吧？？我的也是这台

是T43

hjf571x · 发表于 2018-4-23 16:24:32

spoonyer 发表于 2018-4-23 16:10
' ?$ X1 q1 }2 E, x( S$ W; I% W是T43

哈哈，我的是林大夫的CNC 300买的IBM T43 哈哈哈不错呢，挺好用的。另外建议加装滤波器（tdk 20元）和磁环（1~2元一个），也不贵，这样就没干扰了。更平稳运行。我之前没加有时会失步错位，装了后很平稳了，减少的设备和220电压的干扰。

wb2316603 · 发表于 2018-4-23 16:41:42

调一下步进电机同相的两根线即可。

nini21800 · 发表于 2018-4-23 18:16:46

对对对.....就是向上是正，向下是负，不对设置一下软件就行。或调一下其中两电机线也可以。

琦琦管管 · 发表于 2018-4-24 19:57:48

(⊙o⊙)哦

MahEric · 发表于 2018-4-25 14:32:39

7楼正解

spoonyer · 发表于 2018-4-25 15:58:21

大年先生发表于 2018-4-23 15:566 P1 Q7 n& N1 }: b1 W
进入“设置”----“端口针脚”，z后面找dir low，如果是×就点成勾，如果是勾就点成X。

北冬树 · 发表于 2018-4-25 16:04:46
