组子的框架搭建

tjfish888

陈英俊 发表于 2018-4-21 07:21
  u2 L- J% W) B' T3 d( V8 ~0 A7 g先做AB，木条长度取22.5顶点到C线的距离，再放一些，先做22.5度角，做好后放入顶点位置，用直角尺沿着c顶 ...

这么测量，是吧？
+ v, s: J8 p/ c

& u. U. b5 ^* s" Y. v! m1 S

陈英俊

tjfish888 发表于 2018-4-21 07:27
这么测量，是吧？

对的，我的经验是，测量都有误差，22.5做完后，67.5的加工，每次刨削实际长度，都比测量值放大零点几个毫米，然后调整stop修正。达到正确状态后，就保持stop，每次直接刨就好了
) _1 m: F$ q# \0 M6 ^

tjfish888

陈英俊 发表于 2018-4-21 07:31
, @* ^/ \: q4 ?对的，我的经验是，测量都有误差，22.5做完后，67.5的加工，每次刨削实际长度，都比测量值放大零点几个毫 ...

# N! b+ N5 F9 E0 H5 b) z嗯嗯。看一下图，三根木条的交汇处S应该是EF的中点是吧？这个位置也是需要用尺子确定的吧？放上尺子，A木条或者B木条根据尺子，对准EF的中点，然后确定长度，是吧？
0 A2 z1 Q. A6 u* `, ?9 ]

tjfish888

陈英俊 发表于 2018-4-21 07:31
/ V! I  c0 g! s0 G* _. ^8 l9 B对的，我的经验是，测量都有误差，22.5做完后，67.5的加工，每次刨削实际长度，都比测量值放大零点几个毫 ...

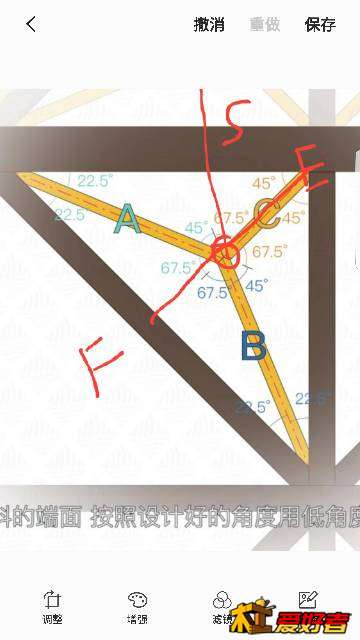

' Y$ W  Z0 s. ~图在这

陈英俊

tjfish888 发表于 2018-4-21 08:48
图在这

. v# U) E- J' a9 U! ]; M你想复杂了。我再重新说一下制作顺序。第一步，用尺子大概量一下A顶点到你S点距离，这个测量只是估算，不需要准确，甚至是不是尺子放在A条顶点（45度角）的中心线都无所谓，如果你不嫌弃浪费木料，你甚至可以直接把AB两个木条切成远超过s点的长度。第二步，木条一头刨出两个22.5度角。第三步，把22.5度的这头放进A或B的顶角，用手按住不让移动（我有时会用小胶布贴上）。第四步，拿一个小的直角尺，一个直角边抵住长斜边，另一个直角边的边线，正对顶点E。这个时候，直角尺正对E点的直角边，和木条A或B相交，按压住木条和尺子，不让移动，然后拿细铅笔在木条A上把相交线画出来。这条线，就是你的图中，A和B互相顶住的那个接触面（线）。按照我前面回复的加工方法，留余量情况下刨出67.5度。这个时候，你把AB两根木条再次放到应该在的位置，两根木条相交的地方，是整个面都顶住的。（如果这个时候，两根木条67.5的端面不能碰面，中间有明显缝隙，说明加工误差大，木条长度短了。如果放好一根以后，另外一根放不进来，两个端面错开了，说明长度长了）。最后是第五步，把木条AB厚度三等分，也就是把67.5度斜面进行三等分，取1/3位置，把木条端面反向再刨一个67.5，这个新刨的67.5，就能够构成最后一根短木条的45度顶角

陈英俊

最后一步，三等分，你可能要琢磨一下。第一次加工的67.5的斜面，再第二次67.5加工完后，只剩下原来的1/3
6 [3 [% ?5 }5 w' N1 g5 }

tjfish888

陈英俊 发表于 2018-4-21 10:56
你想复杂了。我再重新说一下制作顺序。第一步，用尺子大概量一下A顶点到你S点距离，这个测量只是估算，不 ...

& h  ]' p' e, U多谢，我大概明白了，需要动手实践。

tjfish888

陈英俊 发表于 2018-4-21 10:58
. _( \) H$ j0 P- E8 I4 K最后一步，三等分，你可能要琢磨一下。第一次加工的67.5的斜面，再第二次67.5加工完后，只剩下原来的1/3

这帖子成组子教学贴了，哈哈。版主是不是得给个精华。
6 f$ r. X9 S' U" |  \  M( K

陈英俊

tjfish888 发表于 2018-4-21 11:33
多谢，我大概明白了，需要动手实践。

没那么复杂，我第一次做就成功了

tjfish888

陈英俊 发表于 2018-4-21 11:35
( H" n6 y' Z+ V7 c没那么复杂，我第一次做就成功了

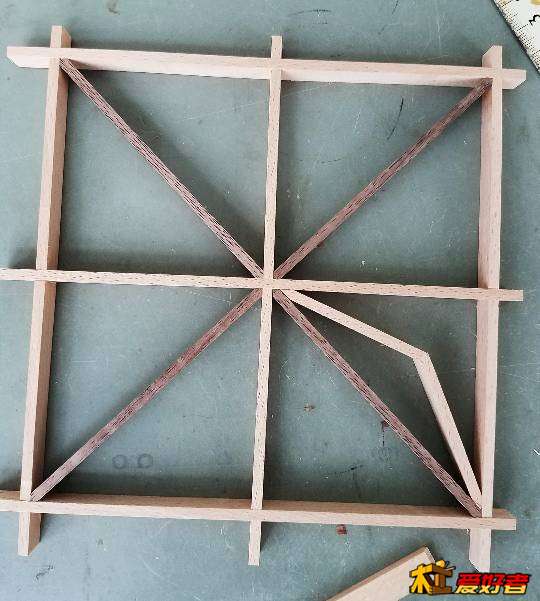

: F6 t9 g" L, y5 _/ i7 ?, b刚弄的，怼上了。

tjfish888

陈英俊 发表于 2018-4-21 11:35
% S7 V: E) ^6 o3 s# {没那么复杂，我第一次做就成功了

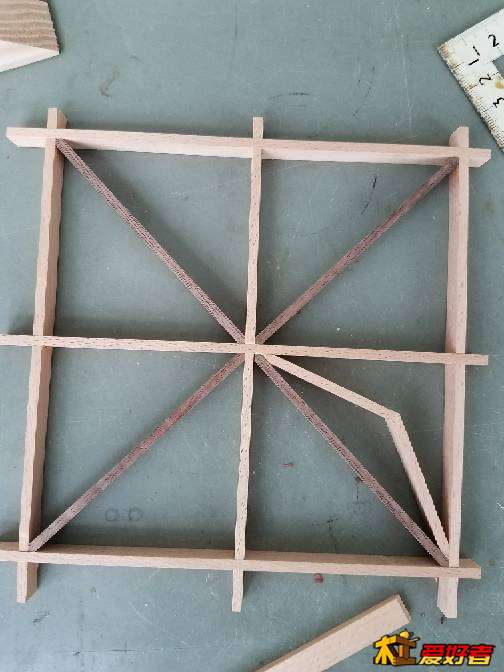

) Z7 v9 E7 Y$ h8 F% V' d是这意思吧？

( ]+ A2 O1 ^, [4 S

陈英俊

tjfish888 发表于 2018-4-21 12:27
6 h  d  e) n+ a5 L是这意思吧？

是这个意思
1 F, O' |2 T8 B6 ]7 {. o. _8 g

底朝天

这个学做帖子好，能看懂

林筱程

用的那个锯，和那个刨子能给个型号和品牌吗？

tjfish888

林筱程 发表于 2018-09-29 02:02
. T# N0 H8 d- {1 }用的那个锯，和那个刨子能给个型号和品牌吗？

冈田H150夹背锯，鲁班低角度(12度)小刨子。
