请教，a轴螺旋加工，a轴怎么设置。

孙建辉

8090 发表于 2018-4-14 11:04
: F  x/ v$ n5 H9 RA轴是以度为单位的，首先你得知道驱动器细分和减速比，不知道你用的减速机还是同步轮，不管是哪种减速方法 ...

请问什么是 细分 谢谢

孙建辉

57步进电机 请问怎么算 谢谢

asxtyllq

孙建辉 发表于 2018-4-28 23:06
请问什么是 细分 谢谢

一个脉冲分成多少分
+ t+ p2 i& f5 v( p* T

asxtyllq

孙建辉 发表于 2018-4-28 23:37
' `1 n  ~" W4 @! d" L8 y1 K57步进电机 请问怎么算 谢谢

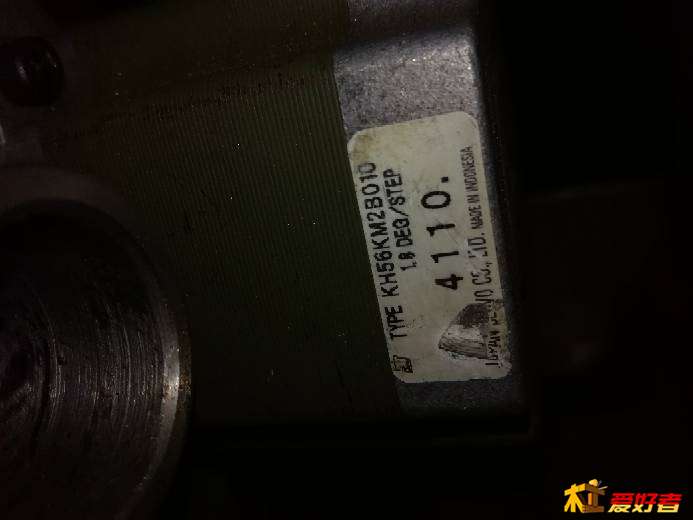

电机上看看多少度

asxtyllq

孙建辉 发表于 2018-4-28 23:37
% T- ?( g2 F) @" \8 j! V7 L57步进电机 请问怎么算 谢谢

; v7 R: `2 f5 Z两相电机一般是1.8°
& q+ \* s7 ~1 T+ S" Y! ]

孙建辉

asxtyllq 发表于 2018-4-28 23:46
' }  _0 M! ^; q- f* z两相电机一般是1.8°

是1.8 请问这个怎么算
+ [8 Y2 m& ?' P0 p1 B
8 q$ W" P6 b: y

孙建辉

asxtyllq 发表于 2018-4-28 23:44
+ O. j& b, I( S- D3 w: x$ I电机上看看多少度

: b2 X2 t/ D. P0 ~; n怎么知道是多少细分 谢谢

asxtyllq

孙建辉 发表于 2018-4-28 23:59
. H9 T3 y) V( a+ S6 t怎么知道是多少细分 谢谢

6 r1 R0 o$ O; X7 Z* O一个脉冲是1.8°，电机转一圈需要200个脉冲，细分在驱动器上有拨码开关，按照说明书设置一下拨码开关就行，a轴脉冲设置是200*细分数*减速比/360°就是a轴的脉冲数，
2 Q5 {3 Q+ x, x" W8 n4 b7 f

孙建辉

asxtyllq 发表于 2018-4-29 01:50
一个脉冲是1.8°，电机转一圈需要200个脉冲，细分在驱动器上有拨码开关，按照说明书设置一下拨码开关就行 ...

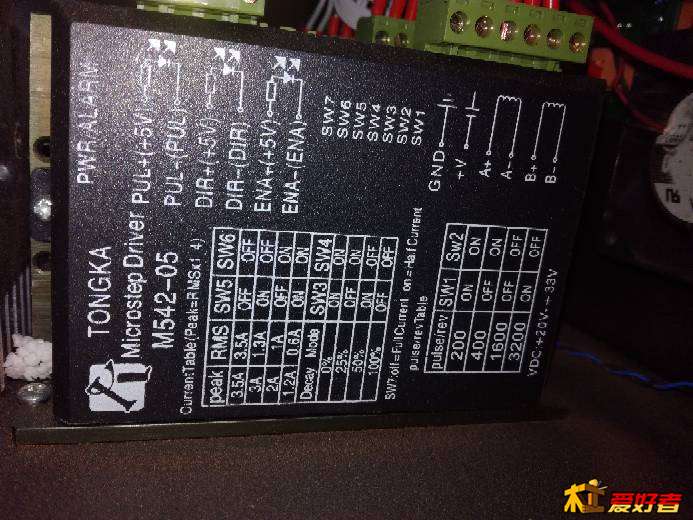

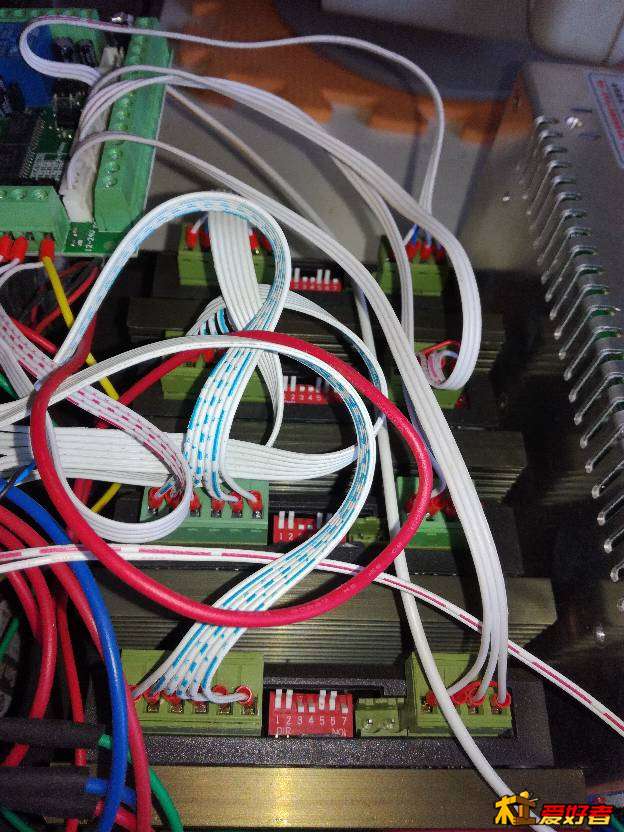

拆开机箱 看到这样
- u4 a- I6 ^# n' @. k- ^
" _. t/ W8 d. E

孙建辉

孙建辉 发表于 2018-4-29 08:56
1 e( q( e% \& Z8 ~* H5 s: K/ r; O拆开机箱 看到这样

( H& j% N+ Y0 S3 A" H4 _  n是不是把A轴驱动器 1 2 拨开 就是10细分了 谢谢

asxtyllq

下面是细分，3200是16细分  1600是8细分 拨码开关搬到合适的位置就行，上面是调电流的

8090

孙建辉 发表于 2018-4-29 09:01
是不是把A轴驱动器 1 2 拨开 就是10细分了 谢谢

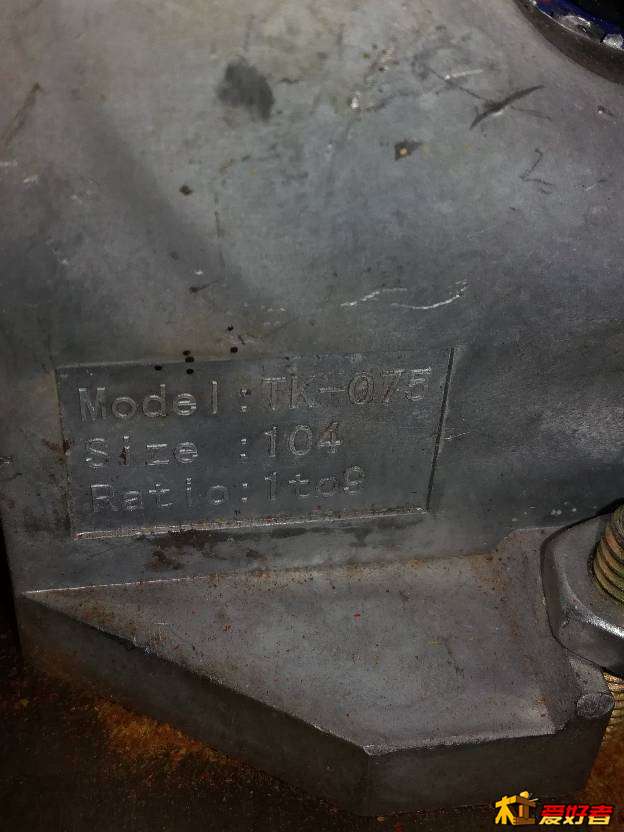

你确实需要恶补基础知识，没得10细分这一说法，不知道的多百度一下或加个木友的QQ、微信交流，外事问百度房事问天涯你会有收获的，帖子里一问一答费时费力还没得效率，前面已经给你说了你得知道驱动器细分，看你的步进电机步进角1.8°，8细分也就是1.8°分八步走完、16细分是16步，细分越大越精准相应也就越慢，玩木头雕刻一般设8或16细分，高了也没有啥意义，你的电机看不到电流多大，驱动器把SW1、SW2设off，半流设置sw3设ON、SW4设off，电流设3A嘛SW5设ON、SW6设off，减速机的减速比是1:8的，有了这些数据就可以算出A轴的脉冲当量了。

WWL1215

孙建辉 发表于 2018-4-28 23:37
57步进电机 请问怎么算 谢谢

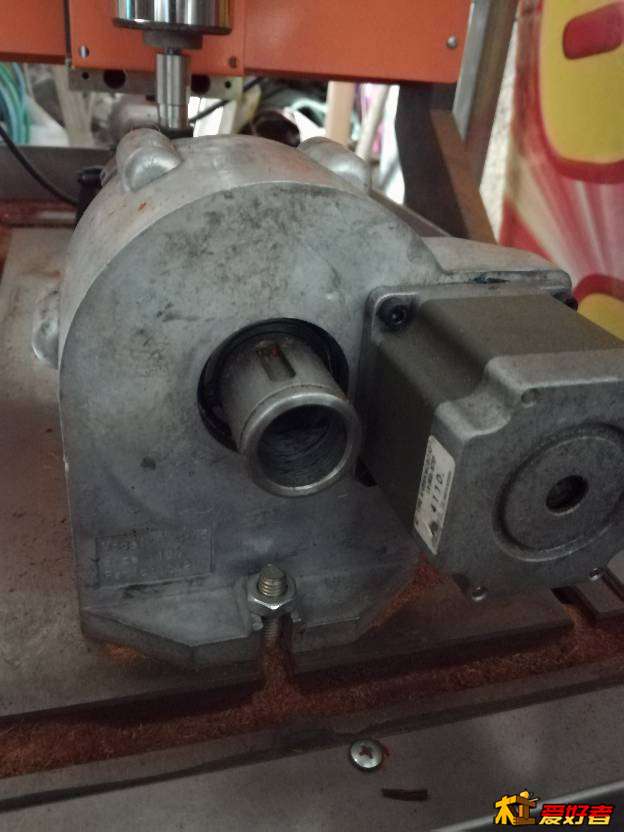

这是齿轮减速吗？

孙建辉

8090 发表于 2018-4-29 09:41
你确实需要恶补基础知识，没得10细分这一说法，不知道的多百度一下或加个木友的QQ、微信交流，外事问百度 ...

, L0 l) \0 L/ f谢谢大神的解答 赞
8 {( B' B# S. r$ a! n. T$ d

孙建辉

WWL1215 发表于 2018-4-29 09:44
这是齿轮减速吗？

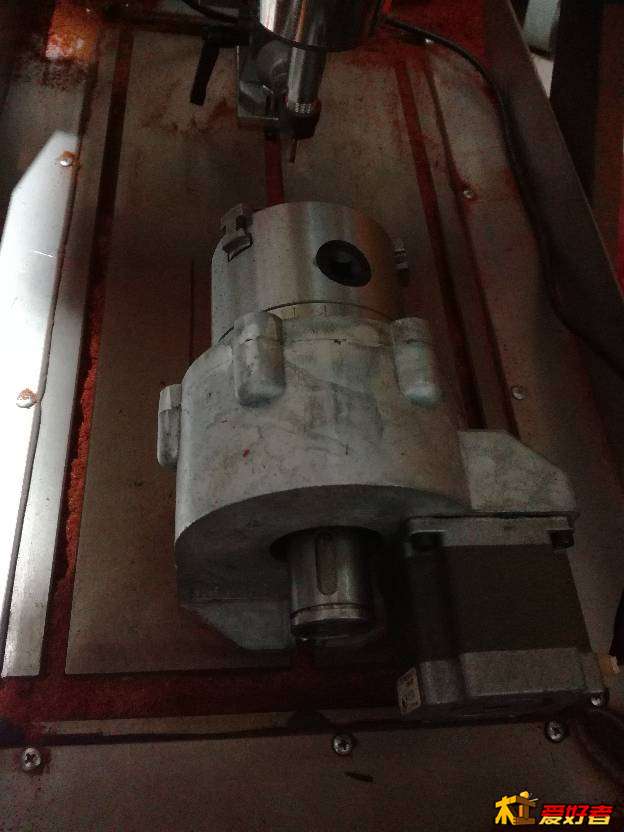

这个是买机器随机带的 也没有说明书 还真不懂啊 这几天想学圆雕 这个A轴设置还搞不定
* N2 x' f5 ?& d% S5 e
