制齿冲床制作问题

木工土豆

冲模用T10A就可以了。这种冲裁模具简单，有基础机械加工的就可以做的。

豆芽0916

木工土豆 发表于 2018-4-10 07:58
冲模用T10A就可以了。这种冲裁模具简单，有基础机械加工的就可以做的。

道友，能够给加工一套？

古力

磨具看着也不难。先找找材料吧。

sszrsy

( h( O& u# M% X* i- ], V

豆芽0916 发表于 2018-4-10 12:17
道友，能够给加工一套？

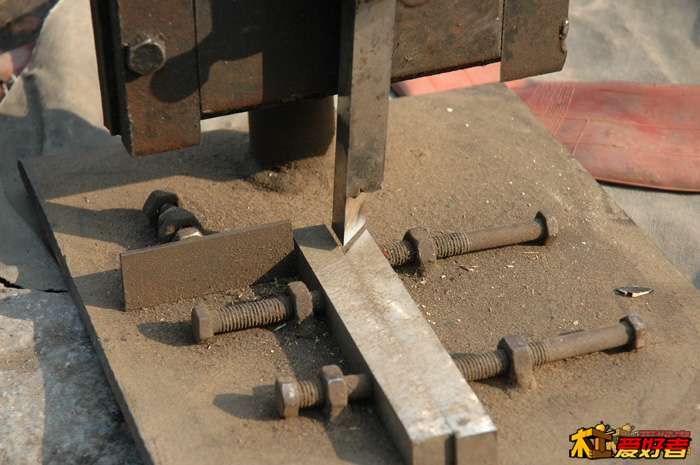

看看楼主的第一幅图。冲头是一根白钢条改制的。底模是两根白钢条组合的，底模右上那一根的端头磨成一定角度，跟另一根白钢条的侧边形成锯齿角度。冲头跟底模的角度要吻合，间隙要合适。这个应该是非专业人士设计制作的，更适合普通人照搬。
9 _4 y8 n7 b$ u% \不过普通人一辈子也用不了几个锯子，毫无必要搞这个。
8 |5 L+ ], i; {) g

黄檀

sszrsy 发表于 2018-4-10 14:38
' U, r8 u6 f: u( j- H" q$ ?5 n! }看看楼主的第一幅图。冲头是一根白钢条改制的。底模是两根白钢条组合的，底模右上那一根的端头磨成一定角 ...

就是觉得伐锯太考验人了，仿一个模具，以后就不用伐锯，锯，锯条买了太多了，用的也不多，就是好玩！工具党，见笑了
7 w+ E% \. }8 J0 G+ i

黄檀

东方地么虎 发表于 2018-4-9 22:27

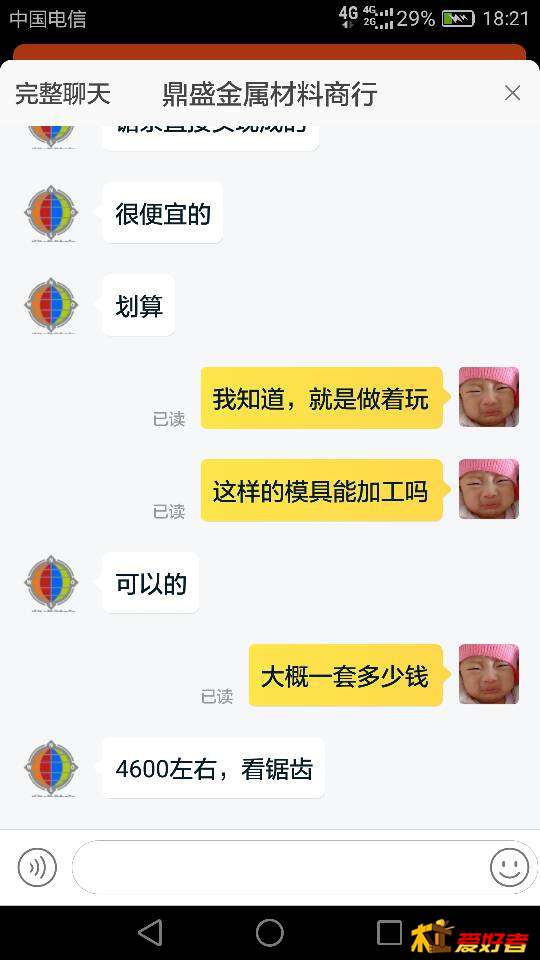

你家附近有线切割的吗？

* B' \+ V* t* }7 ]( {: `
& {, |& ]+ d* ^4 P# n, K4 u5 [0 Z  X

东方地么虎

没有这么贵吧，一毫米才几分钱，你把凸模凹模分画图，就买白钢条让他切个三角形孔和柱只要角度对就行了凸模稍大点，回来自己修磨到间隙合适就行了。

sszrsy

黄檀 发表于 2018-4-10 15:56
就是觉得伐锯太考验人了，仿一个模具，以后就不用伐锯，锯，锯条买了太多了，用的也不多，就是好玩！工具 ...

冲切出来的锯齿都有些变形，都偏向一面。这跟激光切割和线切割以及磨出齿不一样。如果不掰料伐锯根本不能用，肯定锯路朝一边歪。
( v& c: [- M2 `

奔着大师去

黄檀 发表于 2018-4-9 22:10
买了冲床，就是模具感觉不好弄，

0 e1 F7 a  b; P! N同求模具

古力

我记得老爸以前做车刀时有钢条，明天找找试试
$ B7 N! t" \8 S% p

呆子看沙

买个冲床，模具下面的用两个锋钢，一个磨出锯齿的角度，然后两块合起来不就是锯齿了么，上面磨成三角柱，角度跟下面的一样就完了。夹在冲床上，下面固定好就干活了呗
