像搭积木一样做家具-指接板组合电脑桌（多图）

雀巢冰咖啡 · 发表于 2018-4-4 23:45:28

本帖最后由雀巢冰咖啡于 2018-4-4 23:55 编辑

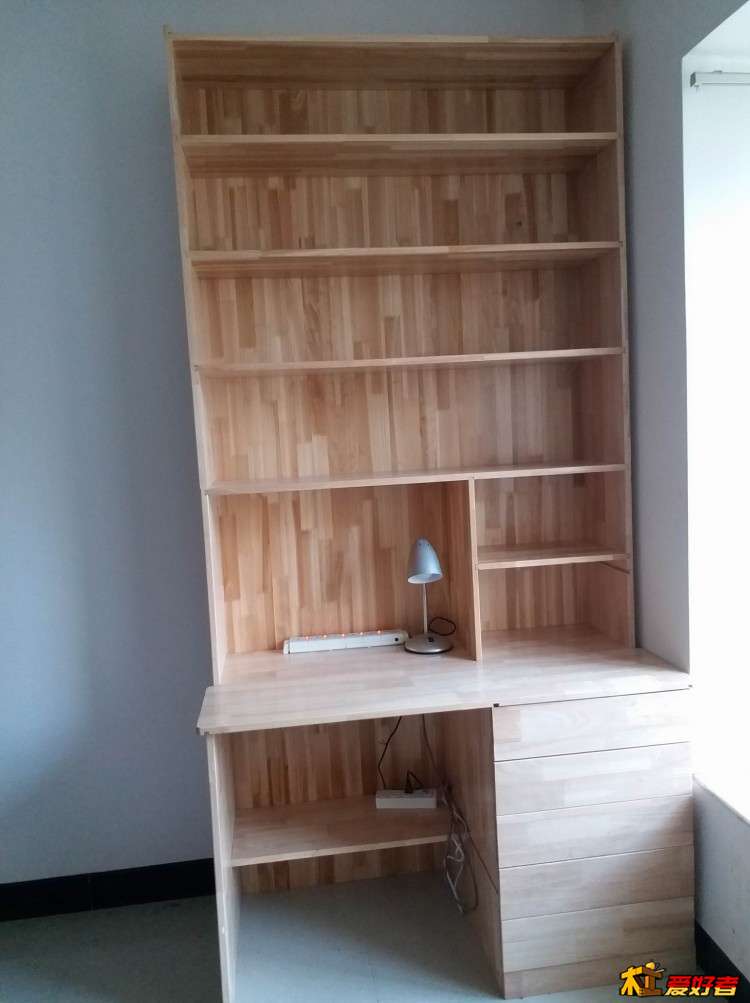

一直想有张电脑桌，下面是桌子柜子，上面是书架那样的。趁着有点空闲，画了图纸就开干。作为新手，开始当然是想做得简单点了，所以原计划是用圆木榫+三合一连接件来做，我还是想做好后能拆卸的。。。结果把图纸画出来，发现那么多需要连接的地方，配合精度要求还挺高，用定位器不停的夹持，不停的钻孔我估计要疯掉，想想算了，试试用燕尾槽跟燕尾榫连接吧，用修边机推几条槽就好了，最后就做了这么张桌子，应该算简易款的电脑桌。先上成品图

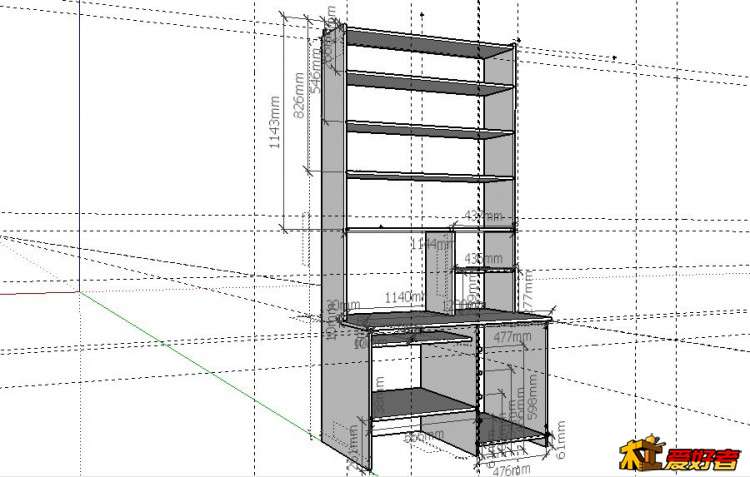

画的图纸

接下来是过程，先来做积木

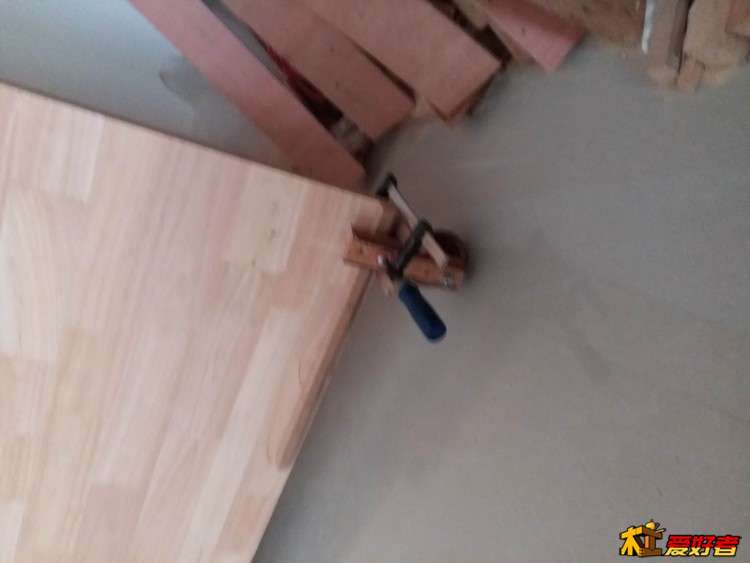

板子太重，扛不动，在下面装个轮子用来从放板子的地方推到加工的地方

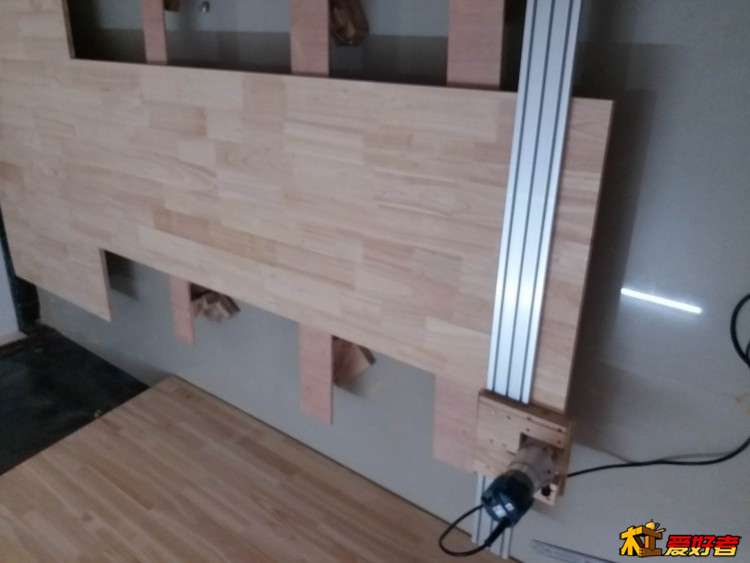

先在背板上开槽，用来嵌入搁板

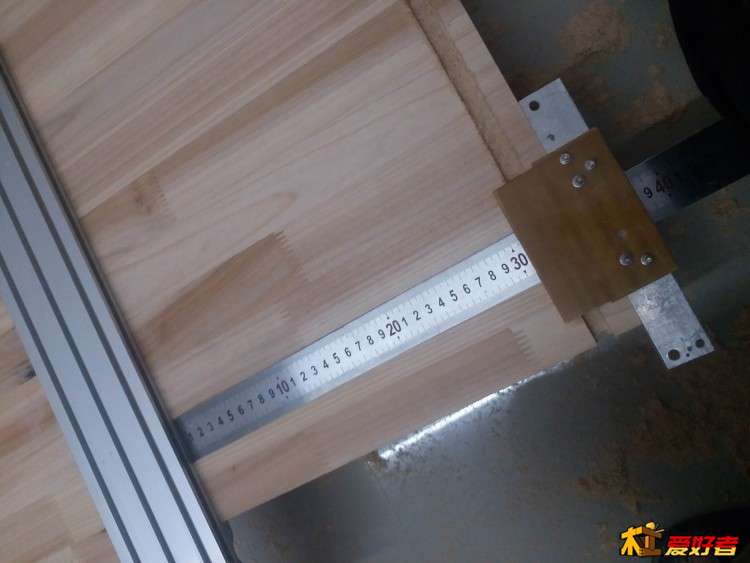

按图纸上的尺寸，用定位尺定位导轨的位置

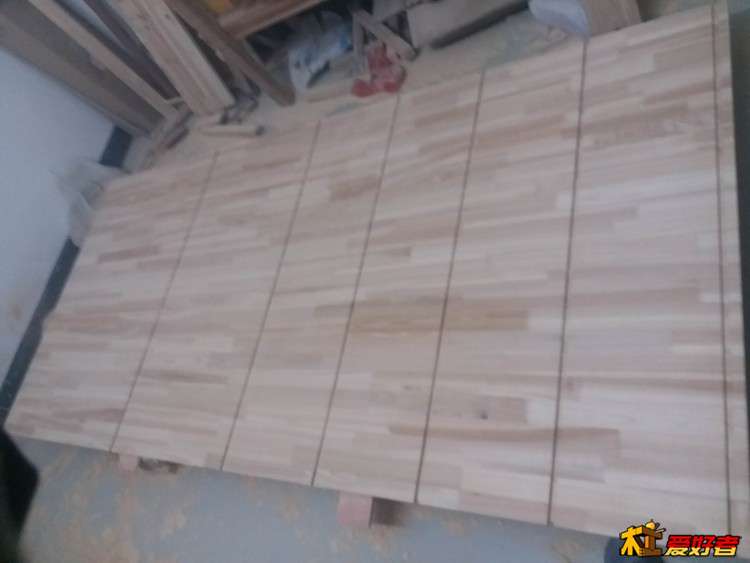

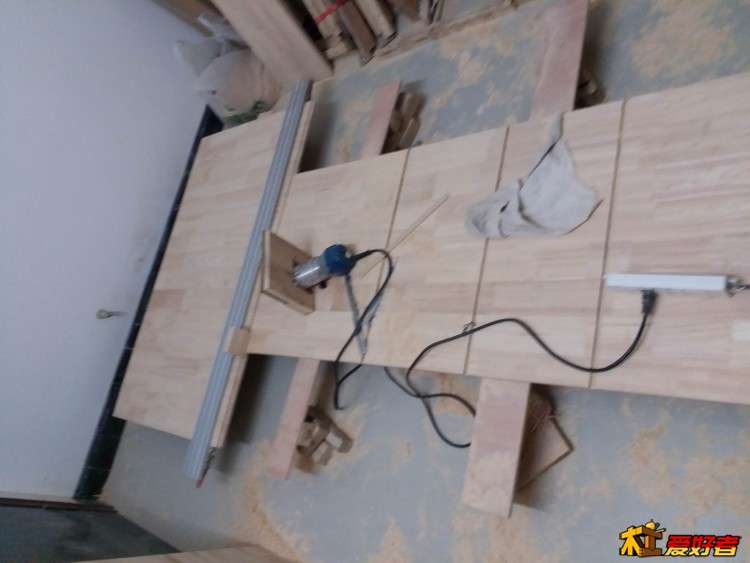

背板开好槽的样子

两边还要铣掉8mm，用来插入侧板，忘记拍了

背板加工完毕，处理侧板

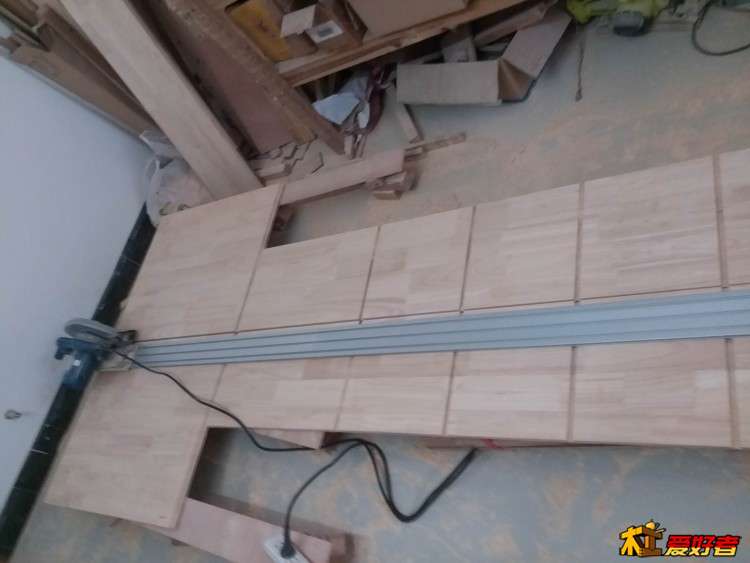

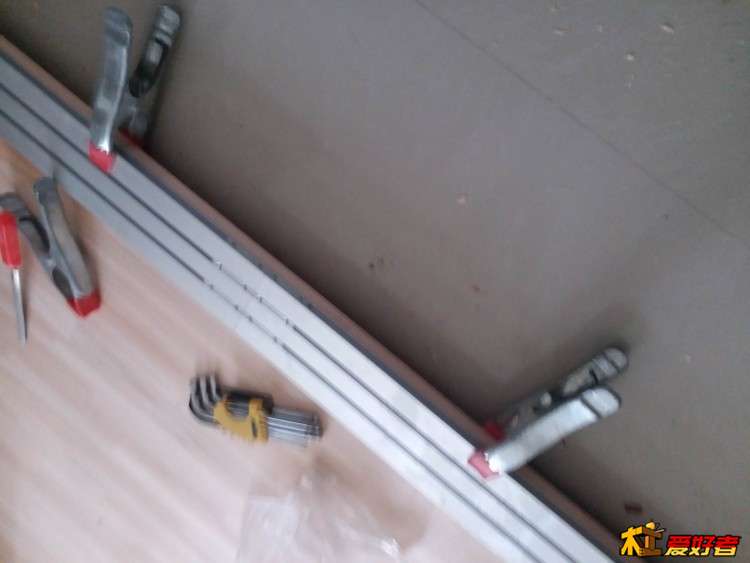

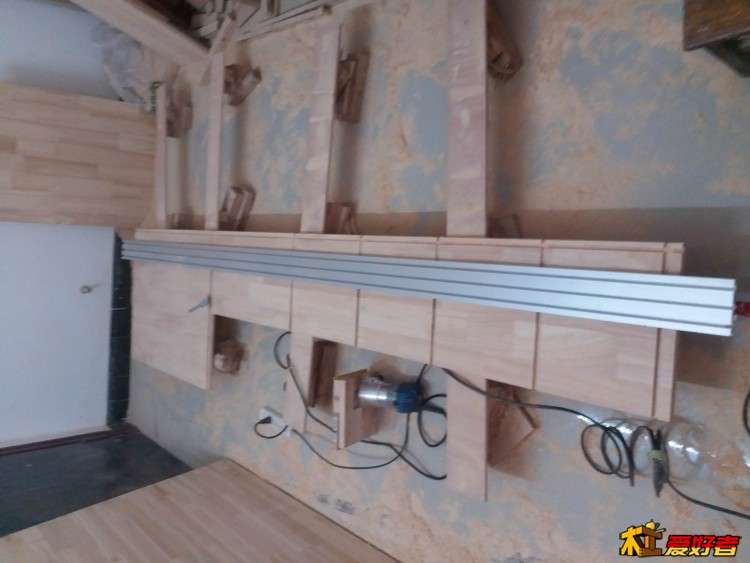

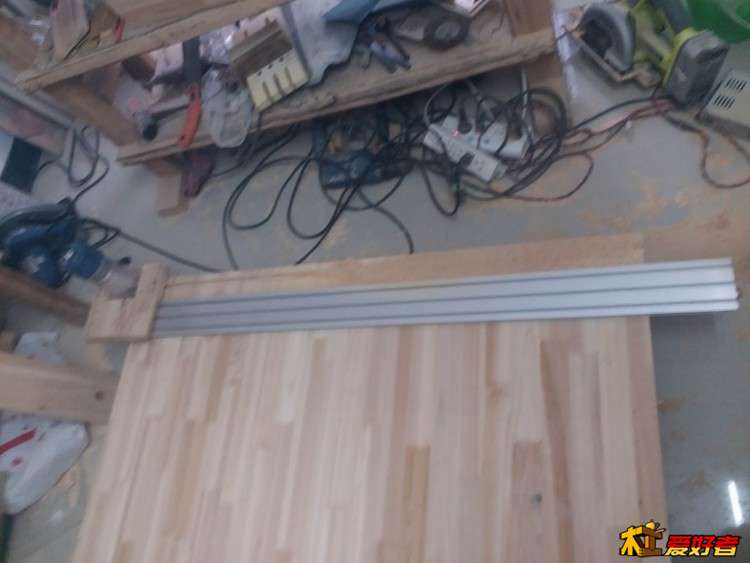

先把两根导轨连成一根长的导轨，把导轨固定在木板上，紧贴边缘，然后拧紧连接件上的螺丝

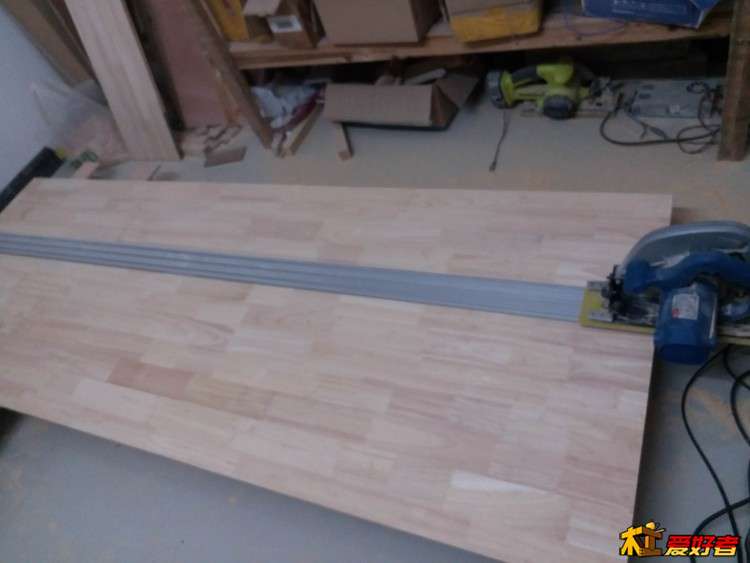

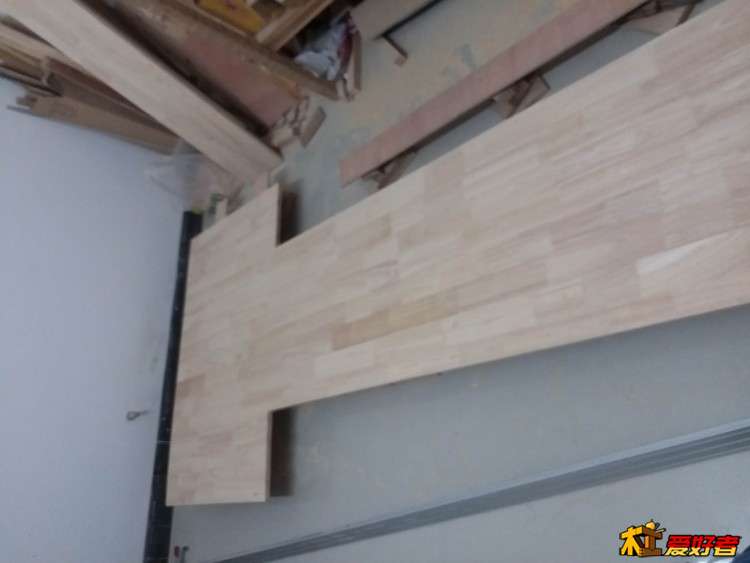

切侧板

锯成下面的样子

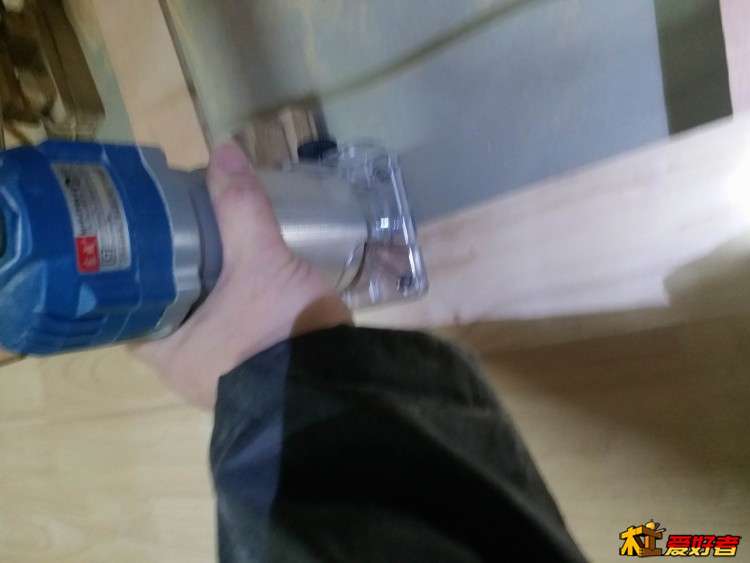

在上面按图纸的位置铣燕尾槽，修边机功率小，得先铣直槽，再铣燕尾，要不啃不动

铣好了

锯成两半

在每一半上铣竖槽，用来插入背板

加工桌面

加工桌脚，铣燕尾榫

加工搁板，在两头铣燕尾榫

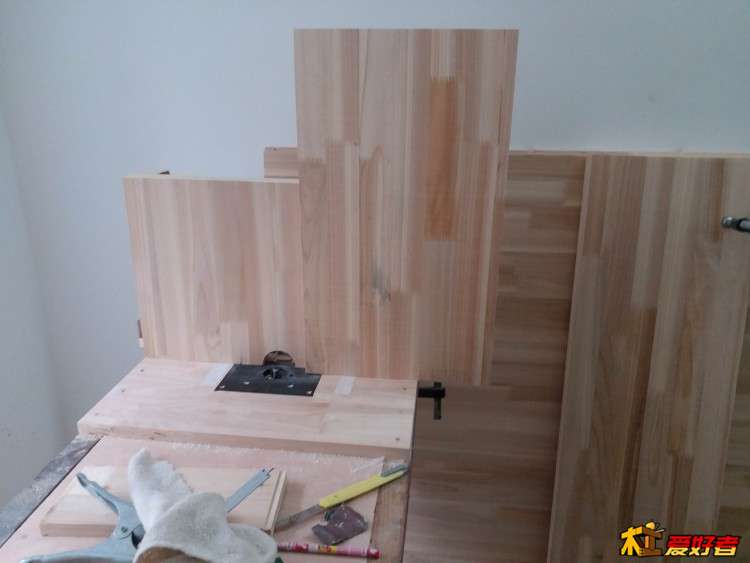

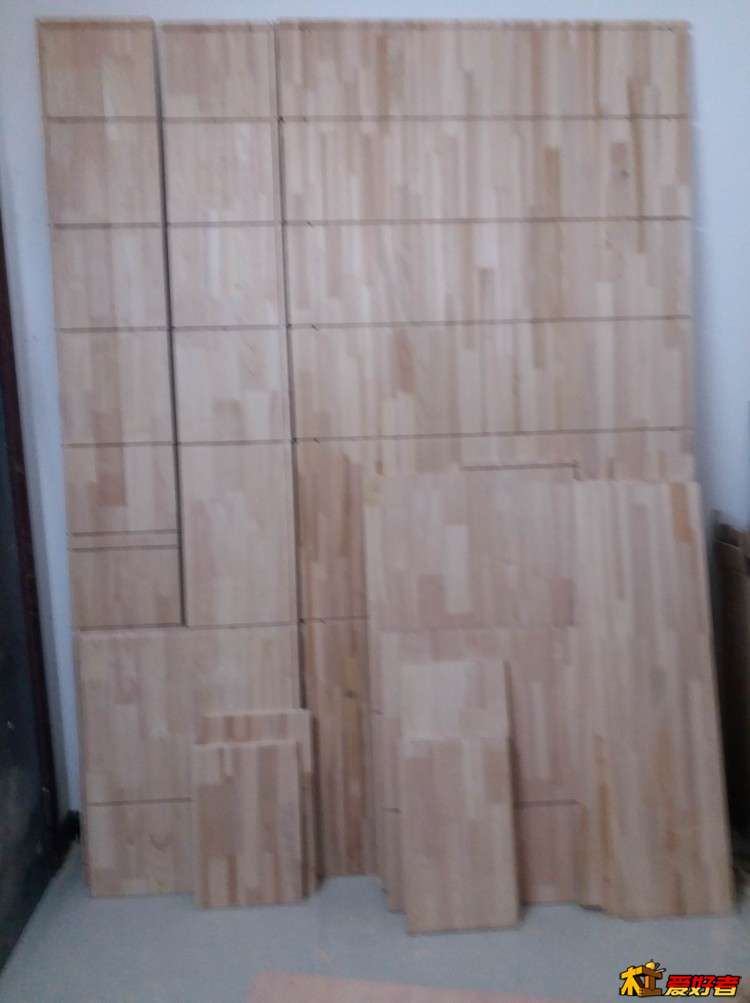

积木加工完毕，这是全部零件

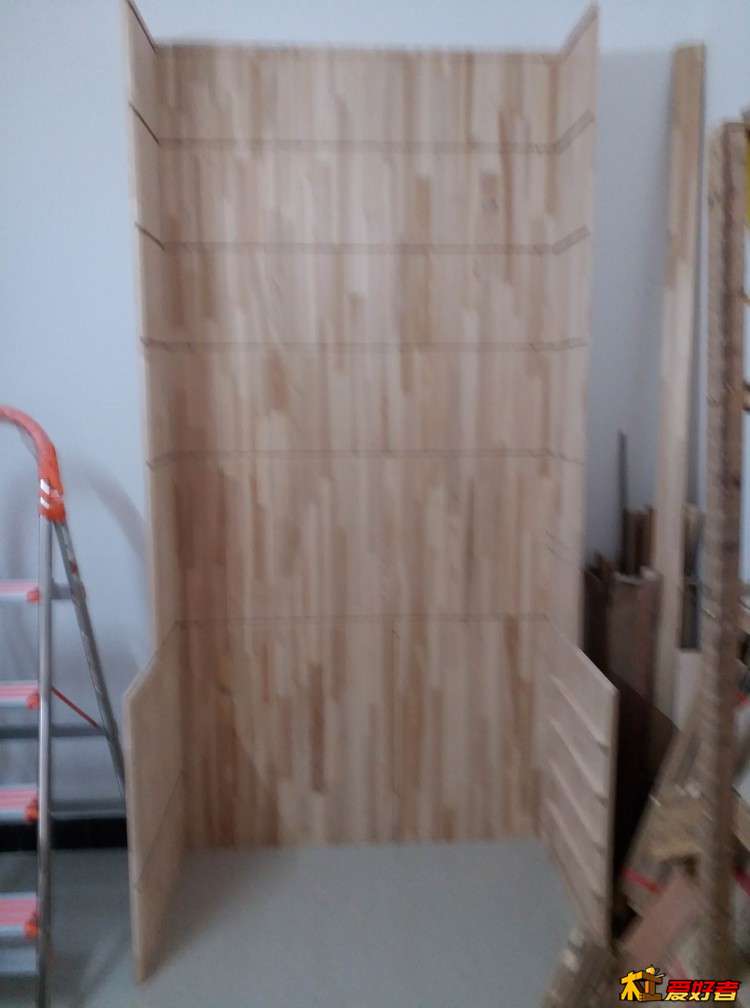

接下来开始搭积木，把背板靠墙放，两边套入侧板

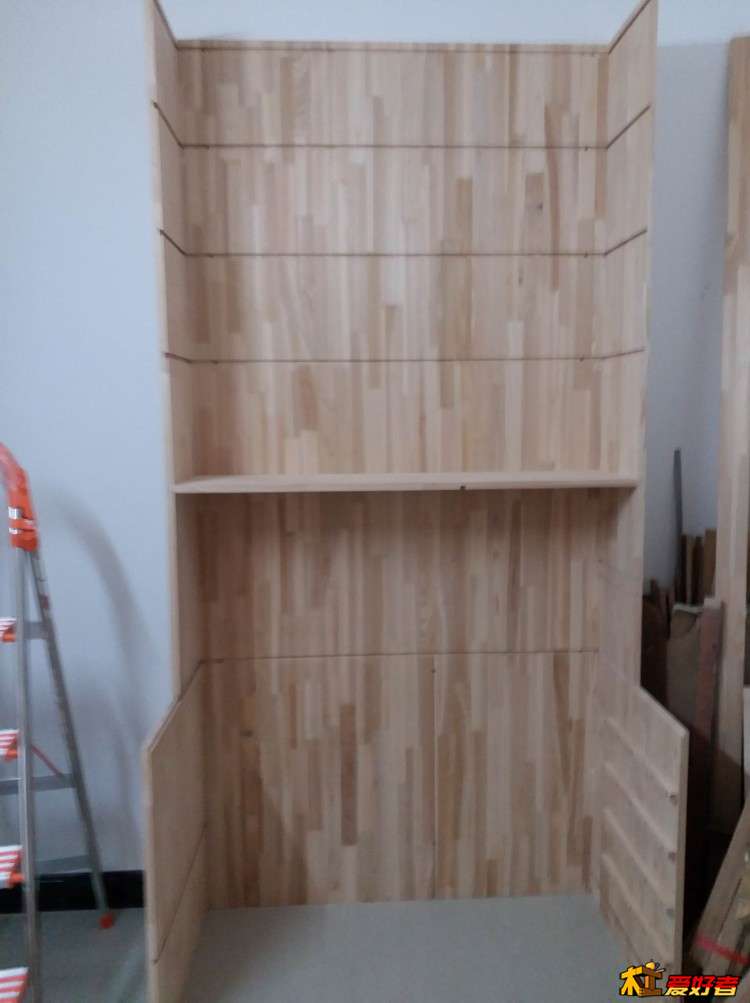

插入一块搁板固定这个结构

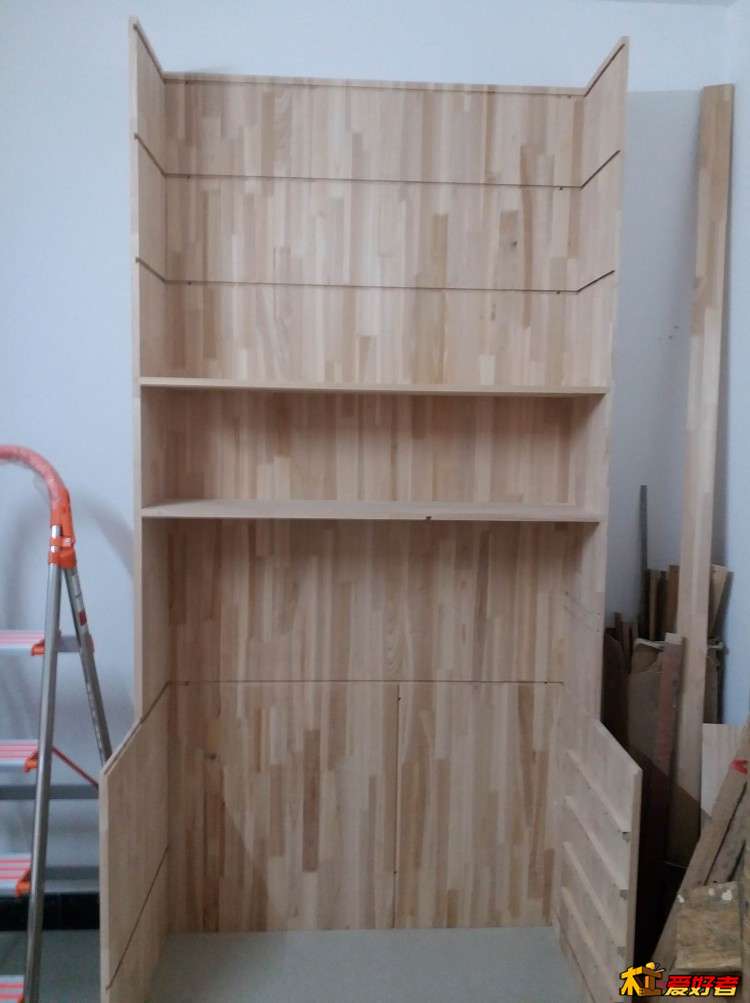

还不太稳定，再插一块

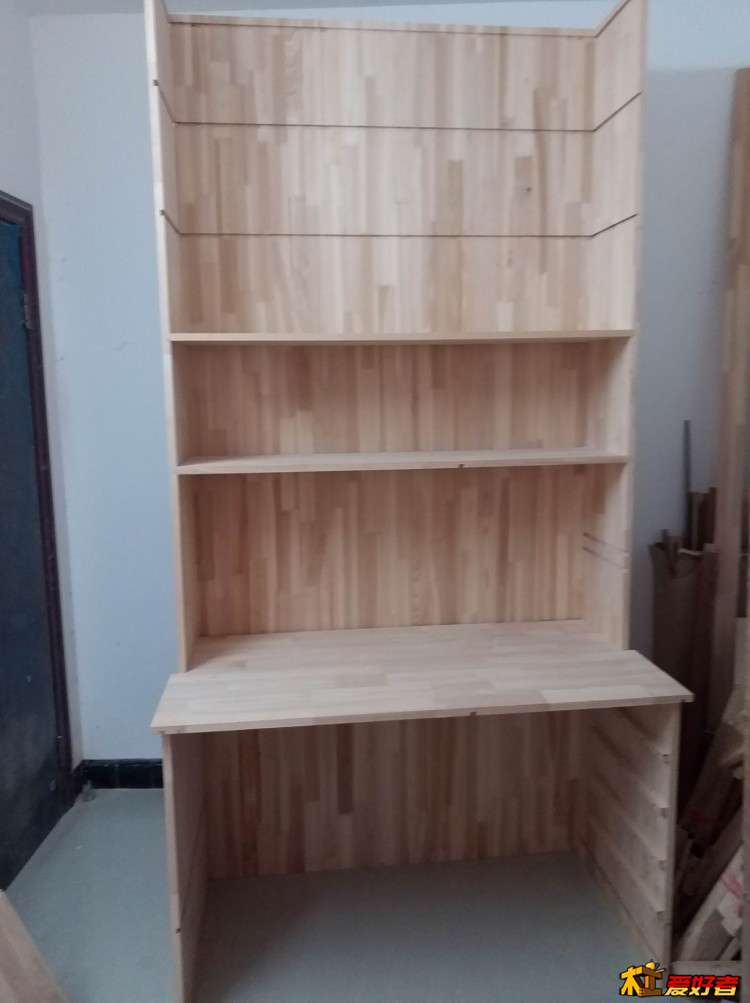

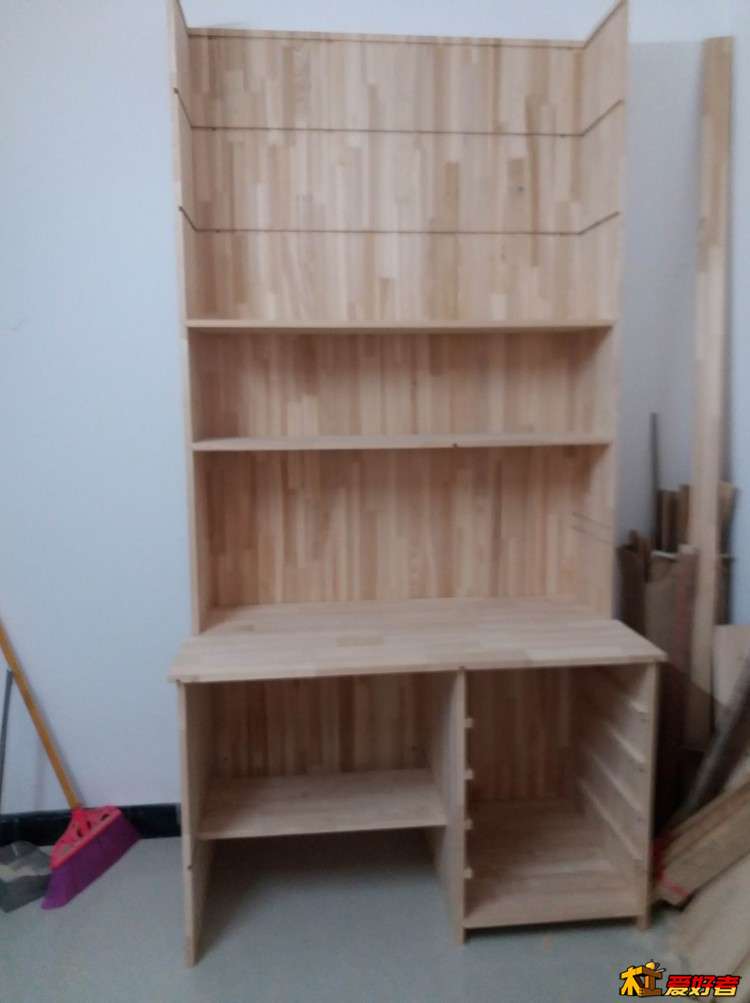

比较稳了，插入桌面

把桌脚和横板插进去

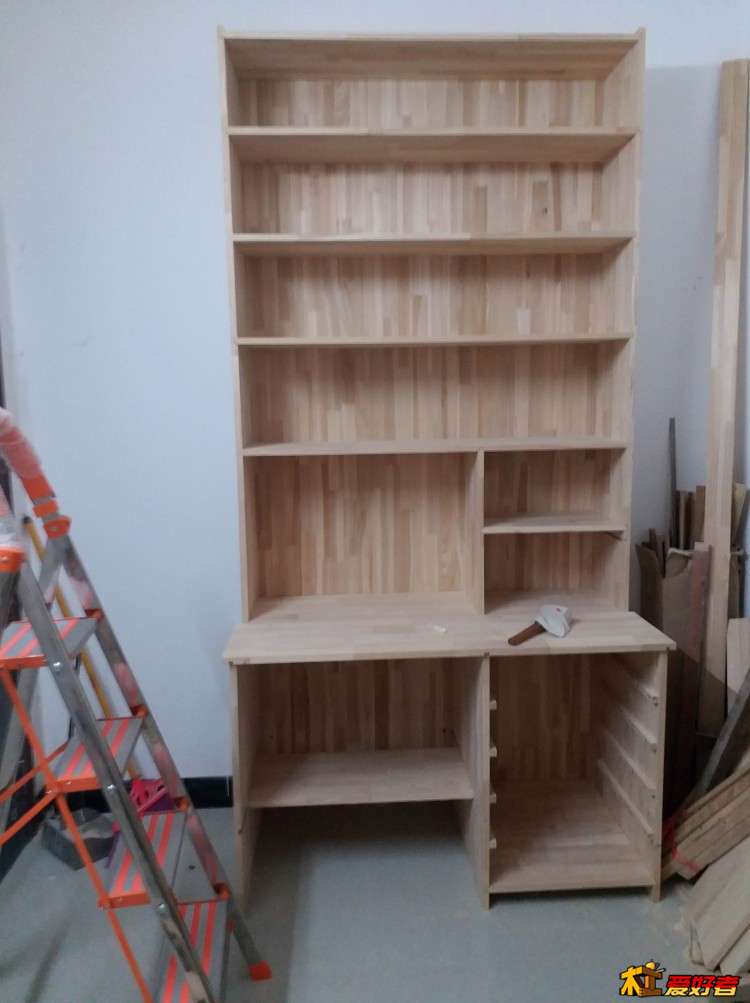

把剩下的搁板插进去，主体完工

拆开，用修边机倒圆角，总算是用修边机干了回它该干的活。。。

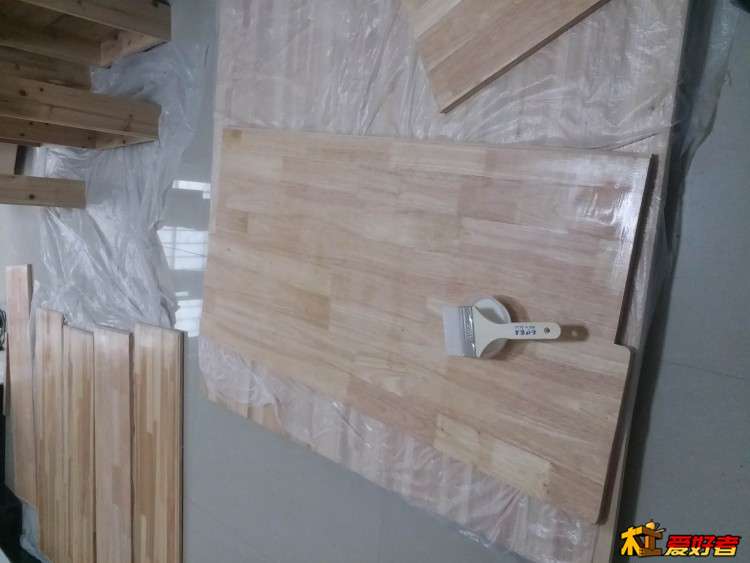

平放在地上上漆，用的是嘉宝莉半光水性清漆，两底两面，加水10%，表面打磨到600目。

等漆干的工夫，来做抽屉

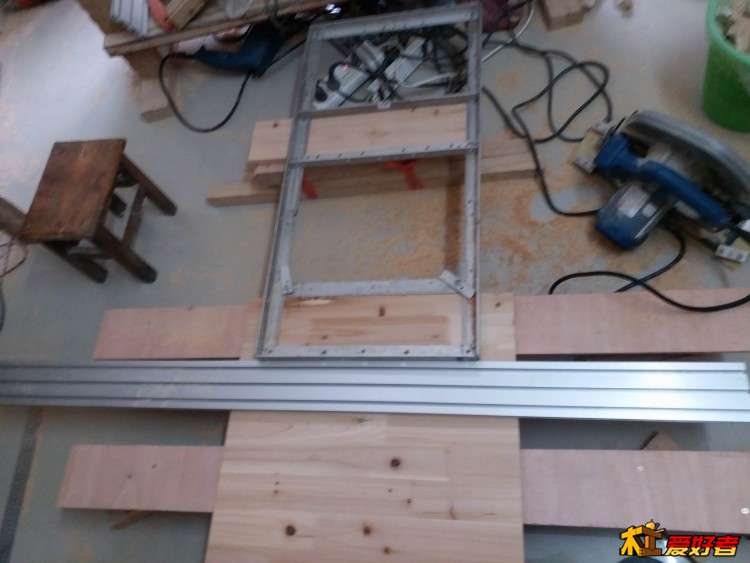

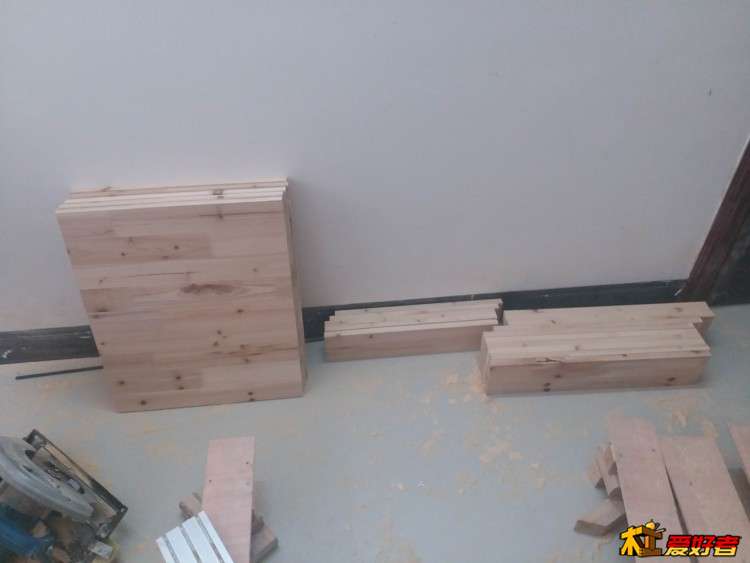

定长切割，锯出抽屉的各个部分

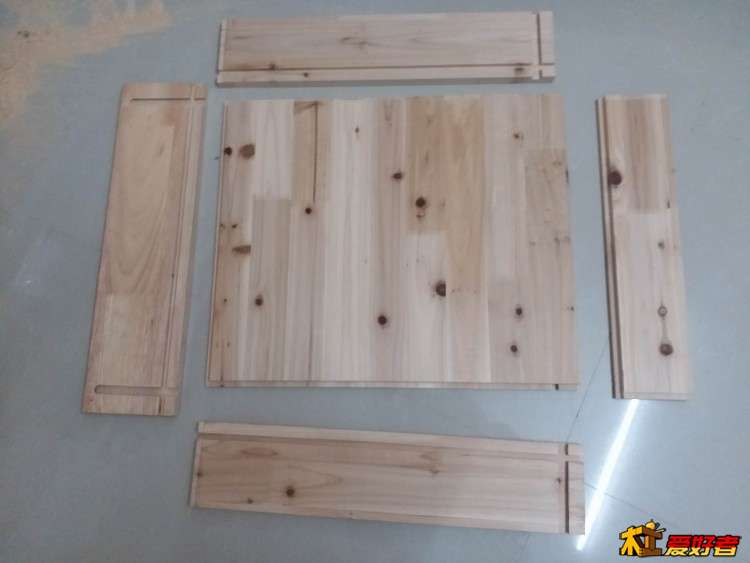

抽屉部件

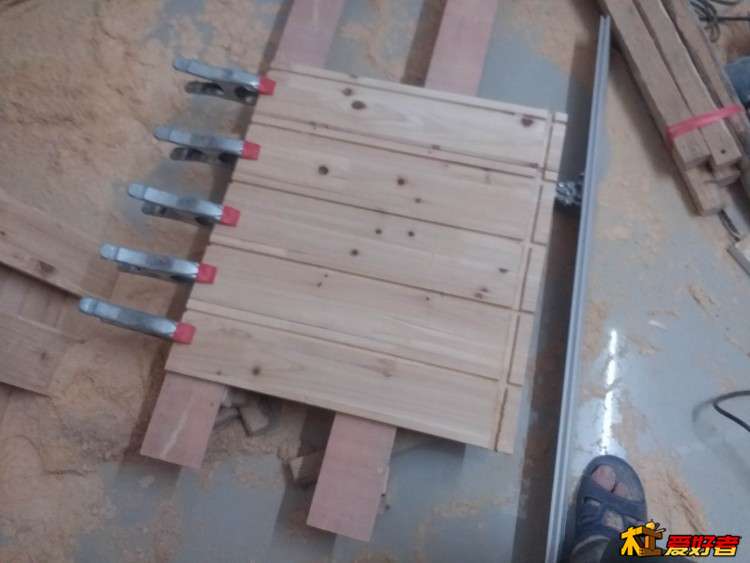

在上面铣各种槽，各种榫，燕尾槽、直槽、燕尾榫、直榫，等等等等。。。

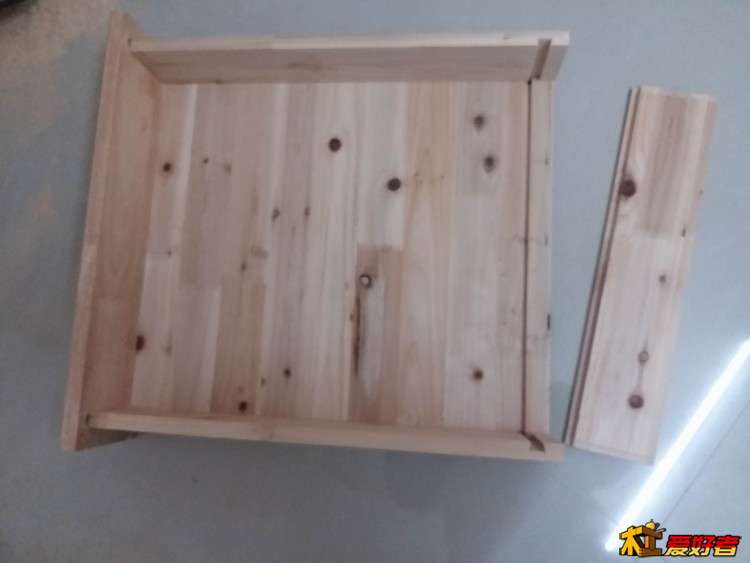

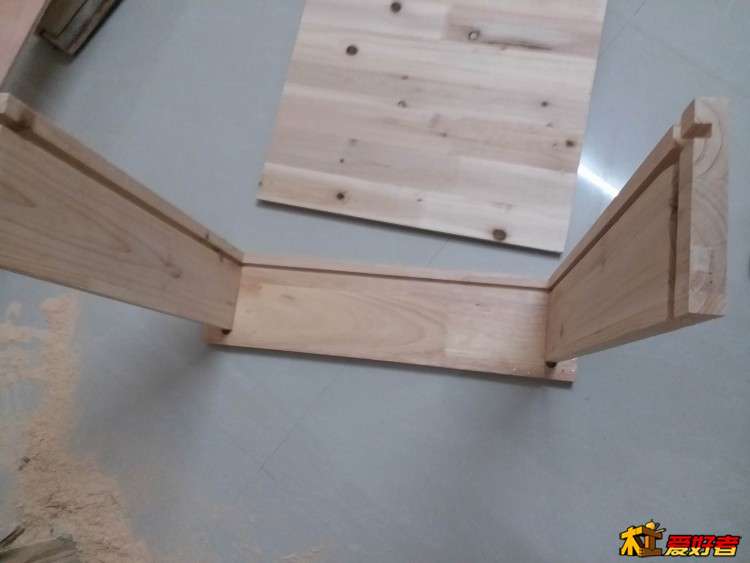

准备试装

竖起来看一下

继续搭积木，侧板插到面板的燕尾槽里

底板插到底板槽里

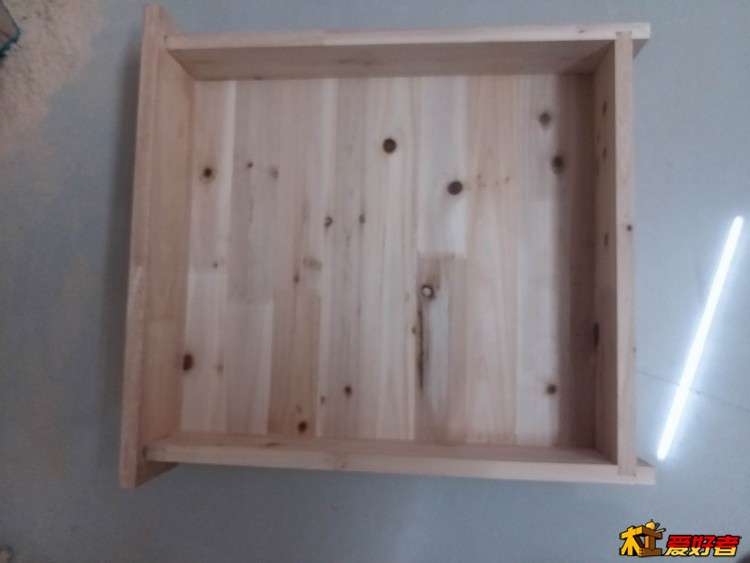

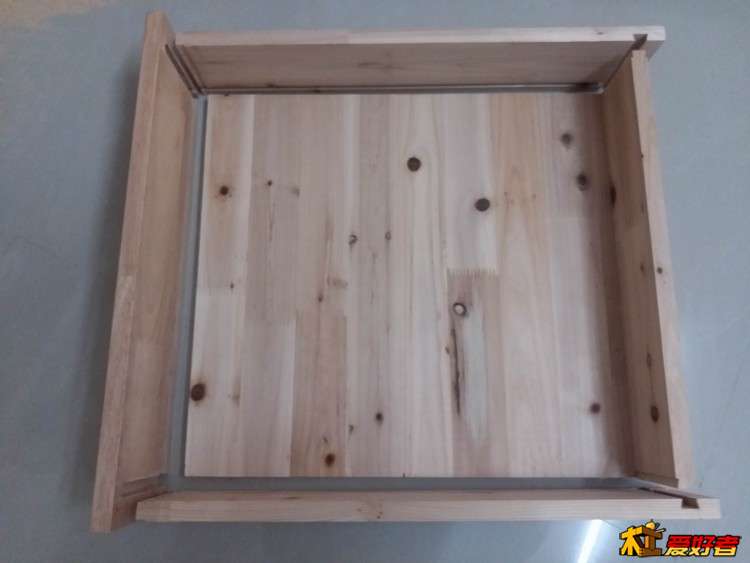

最后把背板插到背板槽里，完工

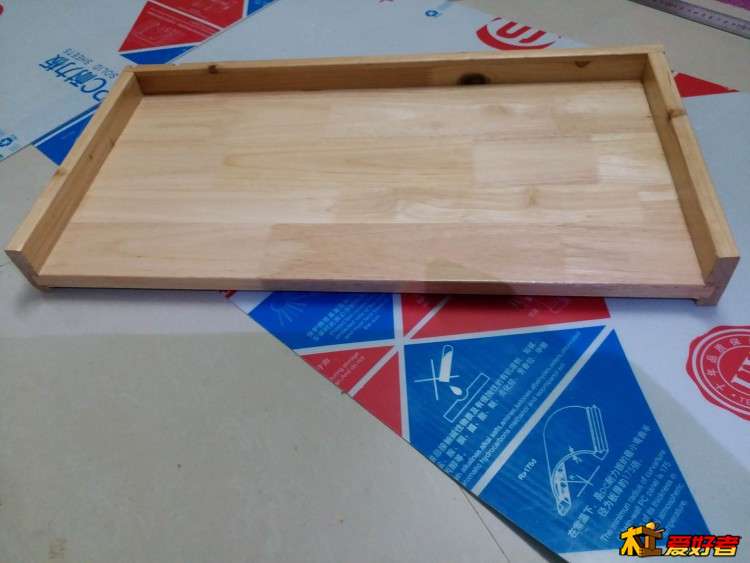

再做个键盘架，可以放得下键盘和鼠标的，我一直都不喜欢普通电脑桌键盘架只能放得下键盘的设计，轮到自己做终于可以按自己的想法来处理了。

全部零件油漆干以后，再搭起来

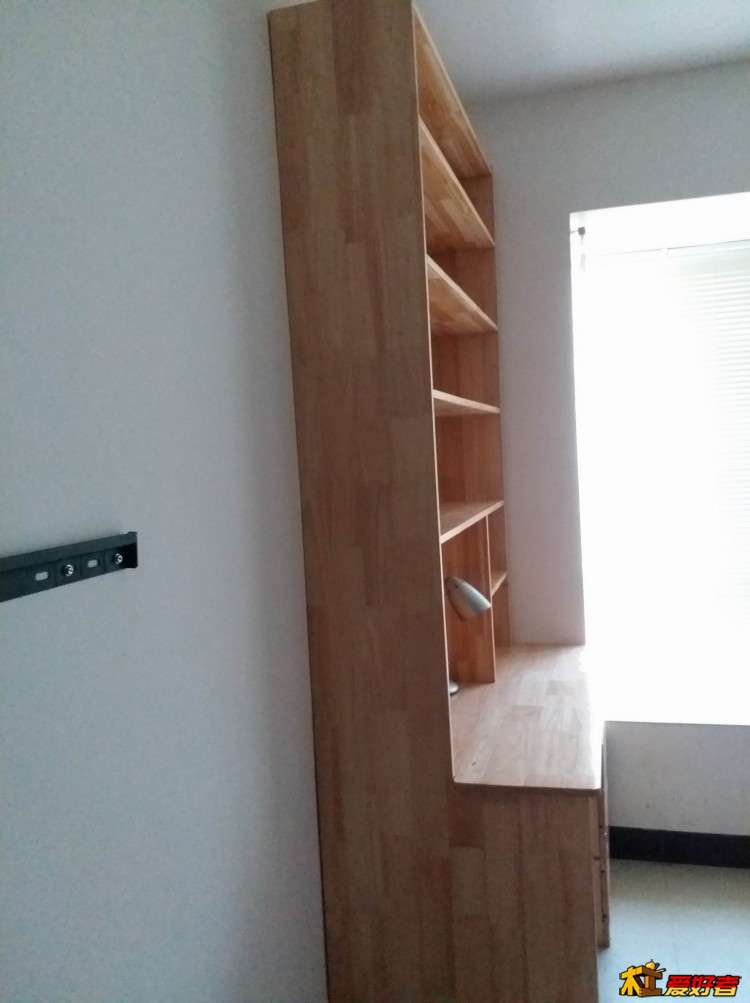

侧面。半光清漆涂在橡胶木指接板上有种温润的光泽，比家具店那种亮光漆好看的多，个人感觉。

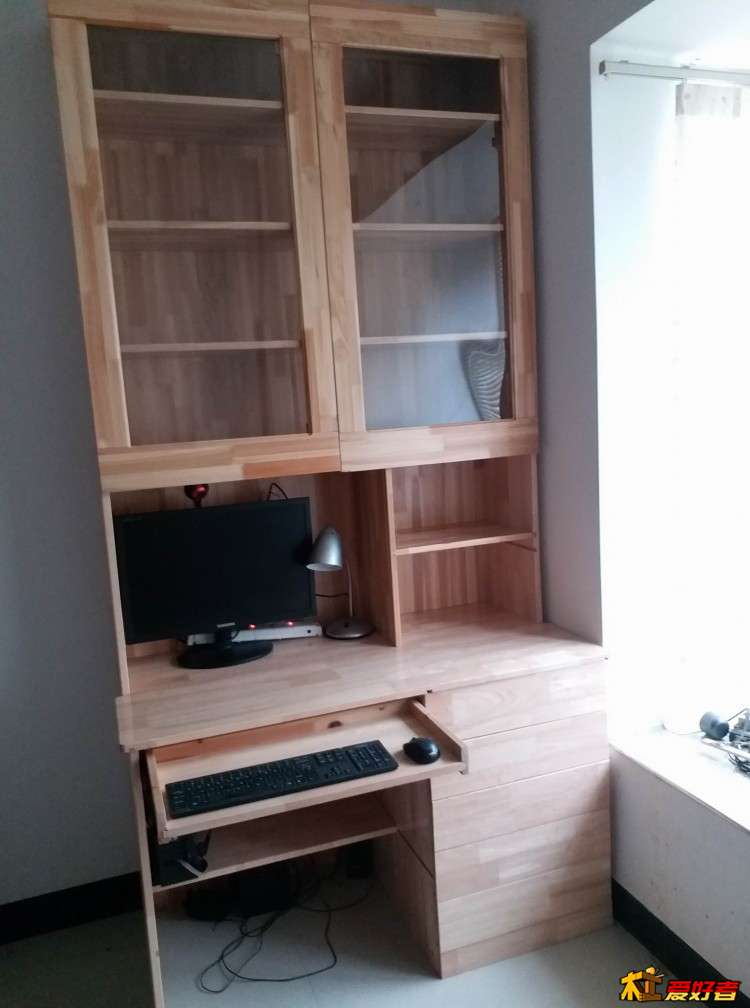

最后的样子，做门和装键盘架的照片忘记拍了，柜门用的是PC耐力板和一些边角料，螺丝固定的。。。

整张桌子只有滑轨和门用了螺丝，柜门是榫卯结构，为了强度考虑上了胶，其他地方没有金属件也没有胶，就是木头连接，还是可以轻易拆卸的。。。
也不知道这样设计有没有问题，新手作品，请轻喷，谢谢~~~~
补充一下，做柜子的时候空气湿度有90%多，所以虽然背板用了整张板，但它只有收缩的份，不太可能膨胀，因为两头没固定，所以想怎么收缩都没关系。。。

补充内容 (2018-11-25 21:01):
82楼放了图纸，如果觉得图片看不清楚的可以下载下来看看，供参考，很多连接地方的细节我没画。

jonh · 发表于 2018-4-5 00:02:10

手不要抖

雀巢冰咖啡 · 发表于 2018-4-5 00:09:06

jonh 发表于 2018-4-5 00:02
手不要抖

光线不太好，手机老是没法对焦，凑合看吧

百纳全川 · 发表于 2018-4-5 00:21:55

做的真不错

bozhouxfg · 发表于 2018-4-5 00:22:01

总体构思巧妙，赞！

稳定性怎么样？

抽屉的底板收缩限制，貌似是面板前端向后收缩，是否可能露底？

导轨哪儿买的？精度如何？

雀巢冰咖啡 · 发表于 2018-4-5 00:29:10

百纳全川发表于 2018-4-5 00:21
做的真不错

谢谢夸奖~~

雀巢冰咖啡 · 发表于 2018-4-5 00:38:32

本帖最后由雀巢冰咖啡于 2018-4-5 00:42 编辑

bozhouxfg 发表于 2018-4-5 00:22
总体构思巧妙，赞！

稳定性怎么样？

谢谢夸奖。。
靠墙放，稳定性还是挺好的，各个部件用燕尾结构拉在一起，也还算坚固
抽屉底板开的榫是长度8mm的直榫，向上的面是平的，榫开在底部。抽屉长度是500mm，也许收缩起来不会很严重，而收缩到8mm之前应该是不会露底的。其实我也不确定，不过这边天气常年潮湿，应该不会怎么收缩的。
导轨用的是1590铝型材，来自淘宝，搜索1590铝型材即可，原本用途是雕刻机台面，应该精度还行，我没测量过，精度不行的话这桌子也装不起来。。。如果感兴趣的话可以看我的另一个帖子：http://www.zuojiaju.com/thread-827088-1-1.html
