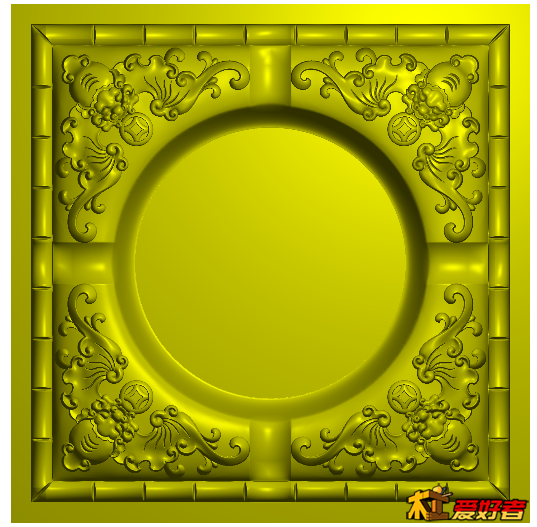

求助，精雕软件5.21怎样去掉不要的部分，谢谢

张文礼

如果带线可以填色后，冲压一下。

jesen_2010

如果楼主用精雕出路径的话，参照16楼方法妥妥的

yvvk

- V- c- O2 ^  `% X) ]* Q9 o已改，是不是这样的

jesen_2010

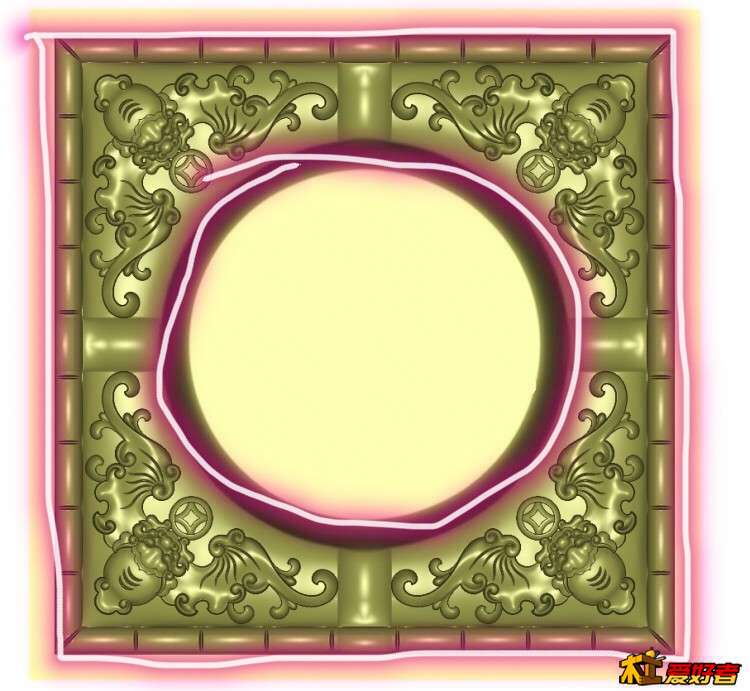

像图里一样，把圆和框画好，然后选中浮雕，圆，和方框，生成的刀路就排除圆里面的区域了

jesen_2010

你是不想用尖刀雕刻圆内部区域还是想做啥？

小四黑

旋律飞翔 发表于 2018-3-29 20:07
" e% [, k% l, }, U: Q& ?/ N( r精雕就是操作太复杂，也应该学学AC把命令搞的直观简单一点，感觉打开精雕净是不知所云的名词～

0 t! \! r5 ?7 C& O( m7 h谢谢你之前给我自学网的连结，免费部份看了好遍，因为我是用2018版的ac，有些地方老师只有引用数据也没说明为什么，我装cnc主要是切板用的，顺带学浮雕玩玩，那个相加，相减，最高，最低，就搞的我头疼。免费部份学完再去购买课程

旋律飞翔

小四黑 发表于 2018-3-30 14:26
) q( N$ S( a0 a- s  X谢谢你之前给我自学网的连结，免费部份看了好遍，因为我是用2018版的ac，有些地方老师只有引用数据也没说 ...

恩，我用的也是2018版的AC，我买的教程是2017版的，我感觉差别不大啊，基本上没怎么变，就是一些细节上不太一样，然后加了浅影浮雕的功能，其实完全可以对照着学习的，那个增加、减去、合并最高、合并最低、替换这几种效果如果你不太明白的话你可以在实际应用中编辑形状的时候一种一种点着试，反正会实时显示预览效果嘛，你看哪种是你想要的效果，其实这软件基本操作知道了，剩下的就是没事新建个模型，然后每个功能都试试，看看是个什么效果，这样慢慢就学会了，如果想系统学习的话还是把教程买了看一遍先，然后就知道AC都能实现什么样的效果，都有哪些功能，当时记不住没关系，至少脑子里有个大概印象，然后再针对一些功能多练习，以后做到哪里不会了再翻看一下教程，学着很快的，加油！
  {7 T4 C' X0 O: `; }5 J. F

小汤山

yvvk 发表于 2018-3-30 11:25
已改，是不是这样的

+ o* O2 R! {3 i% A% \) L% m2 h谢谢，下载了

小汤山

jesen_2010 发表于 2018-3-30 11:29
像图里一样，把圆和框画好，然后选中浮雕，圆，和方框，生成的刀路就排除圆里面的区域了

9 Q( h# P- J% m# L谢谢，明白了
1 @8 C# x. {4 r3 O9 n" |

ooooyy

明确的告诉你，四周那个边是去不掉的，至少在模型上你是去不掉的。精雕的浮雕模型是网格面，无法剪裁，至少精雕不能，能剪裁的软件也是极其的少，反人类的不好用，可以参考STL剪裁相关资料。

然后，虽然模型上去不掉，但是出刀路的时候后可以是可以去掉这部分的刀路的。办法很简单，你先画个框，刚好和烟灰缸的四周重合那么大，出刀路选择加工域的时候有个轮廓线，轮廓线选中你画的封闭曲线。刀路就会只生成这个轮廓线以内的部分，外面不会有刀路。
