775电机，一机多用。

缘木302

来生今世 发表于 2018-3-31 16:07
真是厉害，电源用多大的？

: E' X+ }. b& j1 E2 w大家好，看来很多木友对多用小推台锯很感兴趣，我想今天有点时间来说说他的细节。

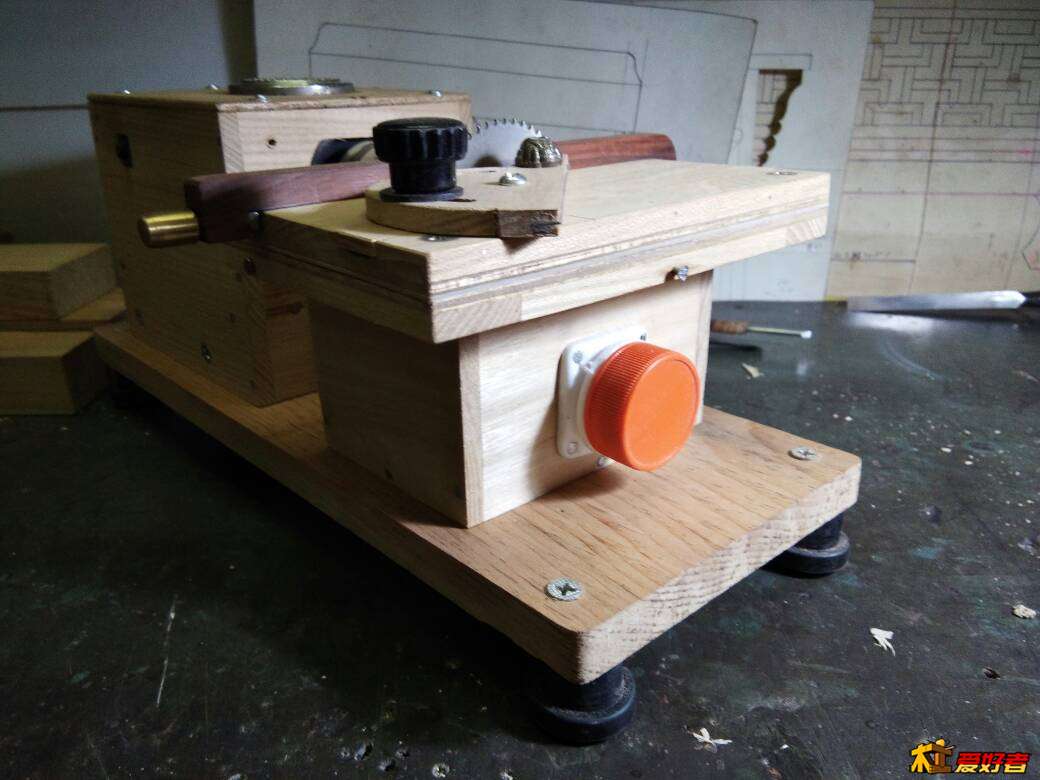

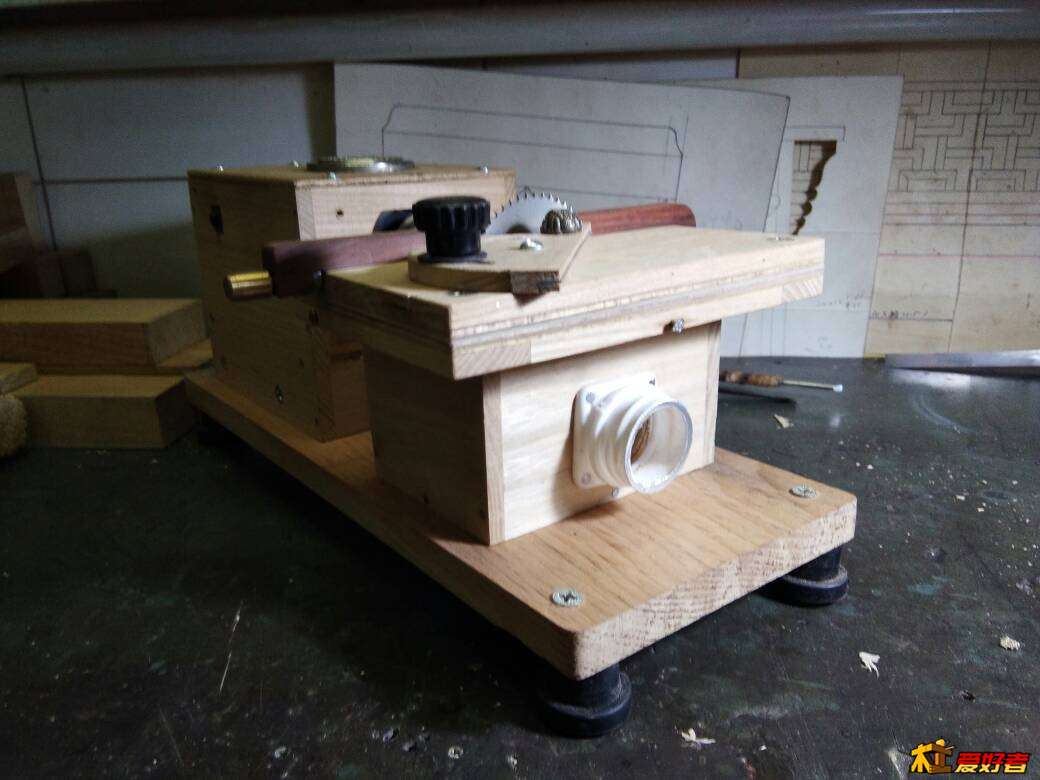

首先说排尘：利用口径基本和家用除尘器管相匹配的药瓶口做为除尘口，抽力足够用。

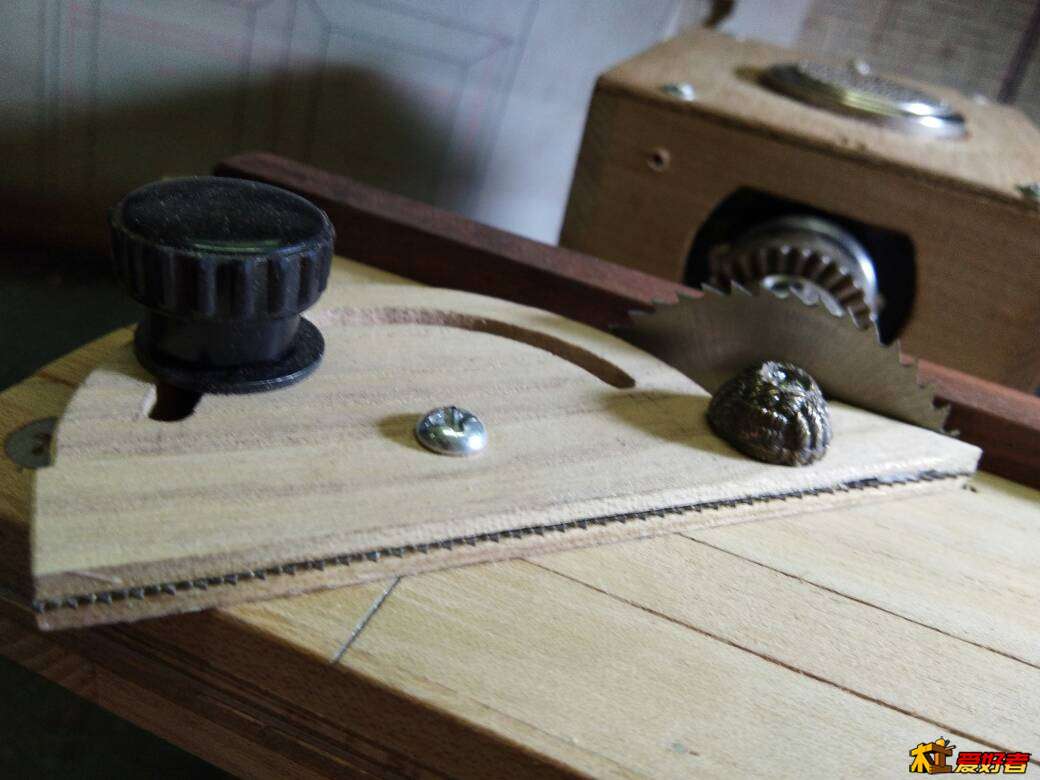

在切割45度角时，料在接触锯片时容易下滑导至不准确，所以在45度角靠尺上夹个小锯条防止料下滑，同时利用直靠尺限位，可批量加工不用划线。

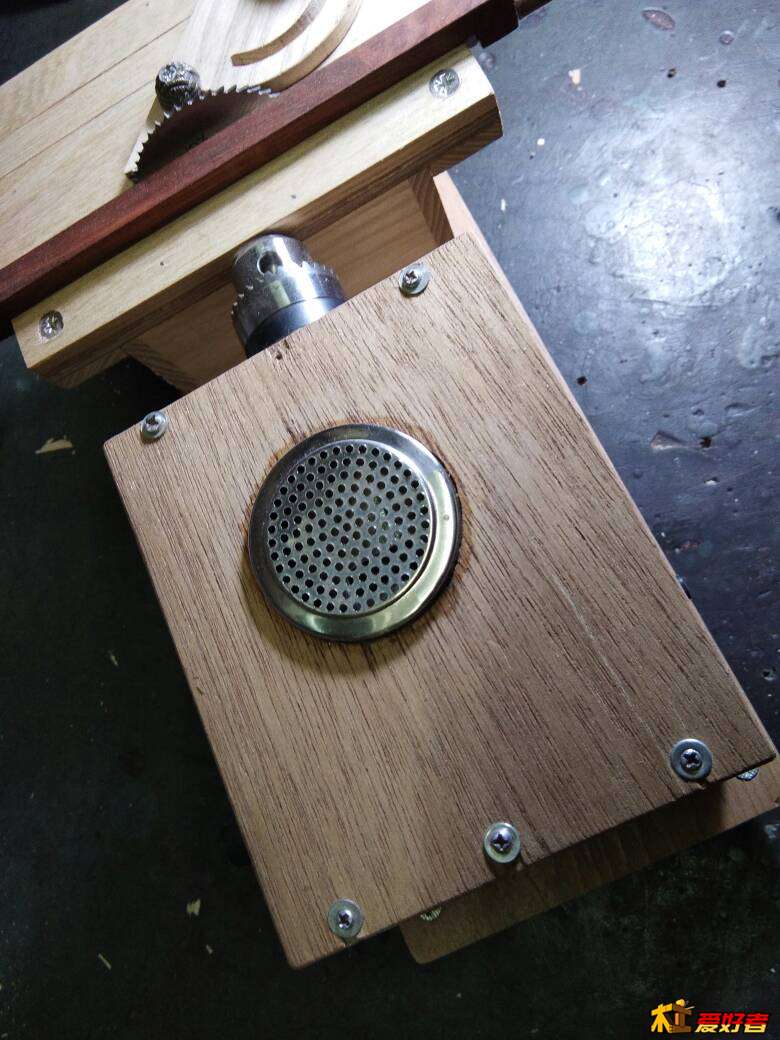

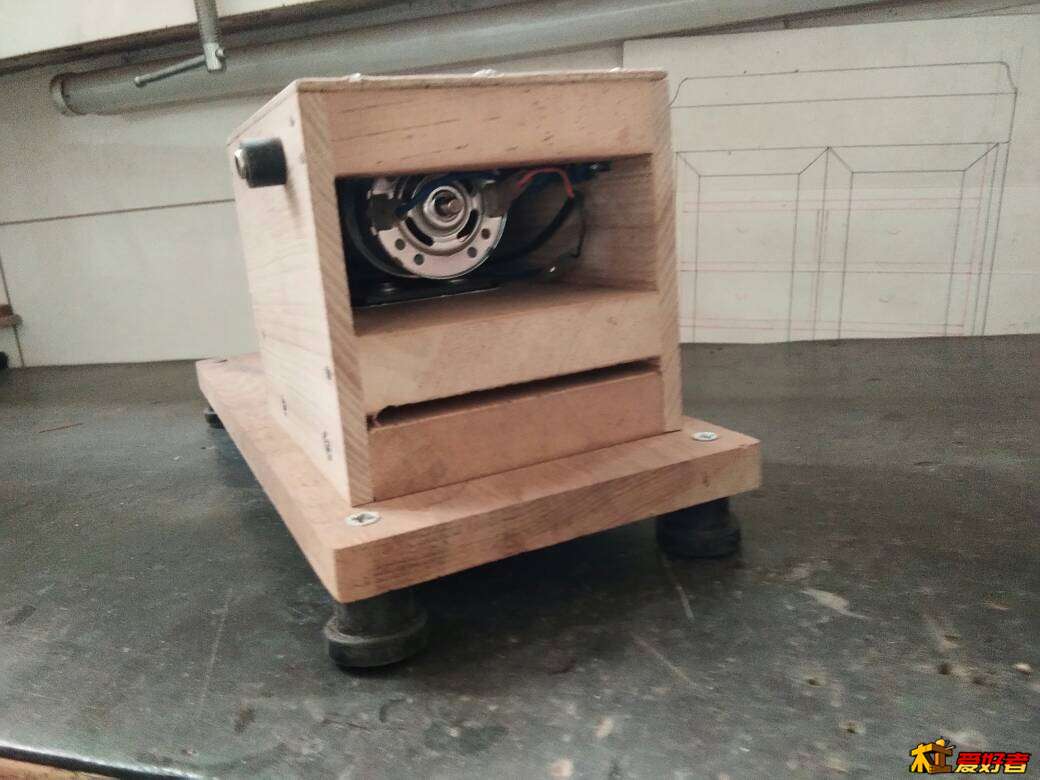

) ?; l: Q( N% {9 c* P% g* u# [0 V; N再有就是电机散热，留有足够电机空间，上下都有通风口再加上电机自身风冷足以。

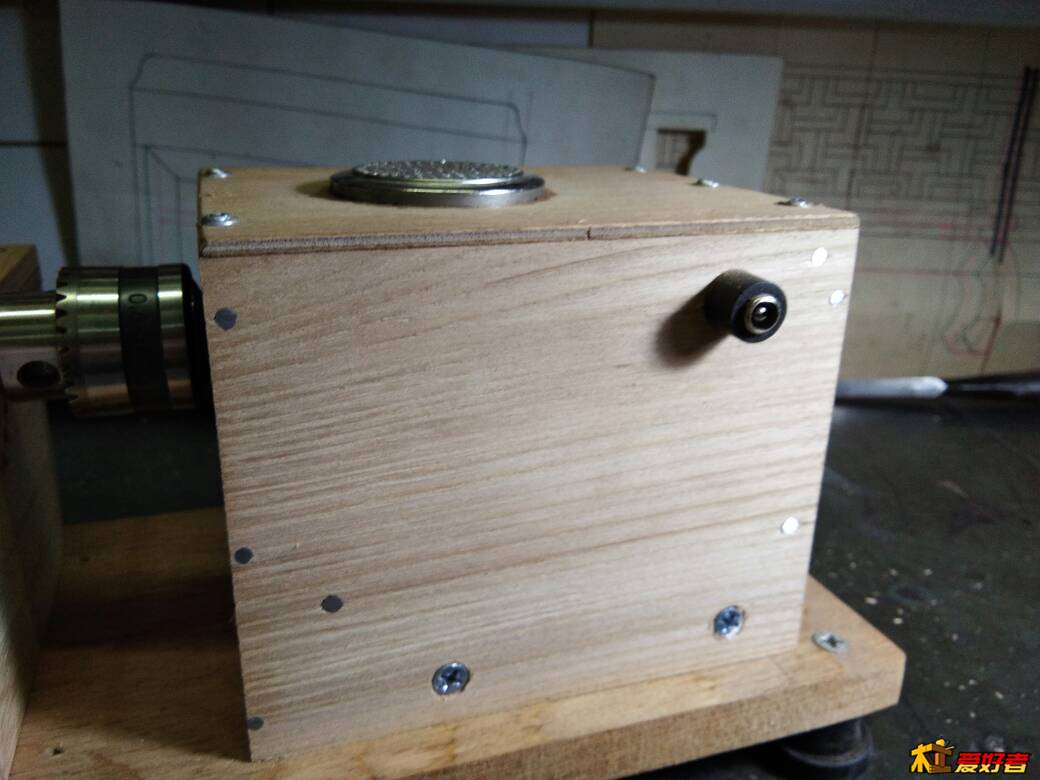

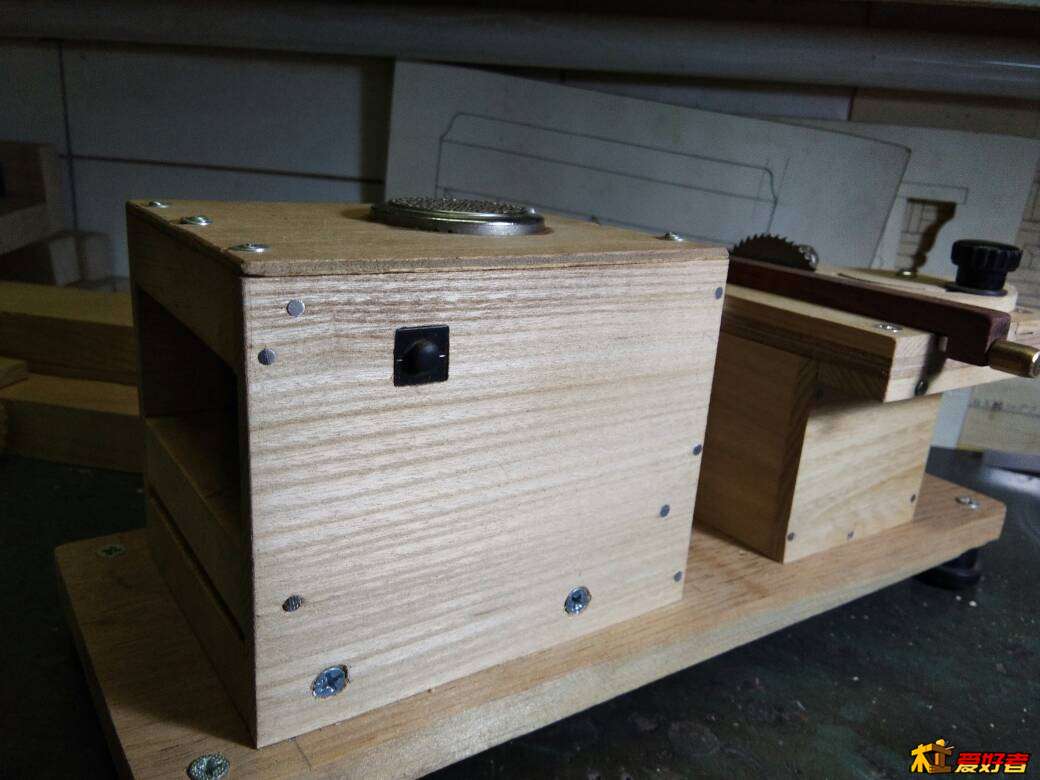

- R7 b9 S) G& s  k1 r在本机箱后身留电源插孔，机箱前面加开关便于操做。
7 q8 d) D$ m! E8 Z6 [% O$ ?1 \' W在做榫时使用双锯片，利用直靠尺和横靠尺限位达到理想榫的尺度。
& ^# W; ?8 {7 B- n8 L最后再说个大问题，那就是“安全”问题，这是关系到个人最切身的问题，一定要提高认识、戒备、保全否则啥也干不成啦！
在玩和做的过程中养成手下利索，保持良好环境的好习惯。
. d6 Y( F. m/ q0 \9 m不要拢民和影响家庭。唠叨半天别闲烦，我一辈子的经验。谢谢大家喜欢！

缘木302

缘木302 发表于 2018-3-31 20:02
+ q9 ?6 m; O2 G3 ]7 ^大家好，看来很多木友对多用小推台锯很感兴趣，我想今天有点时间来说说他的细节。
首先说排尘：利用口径 ...

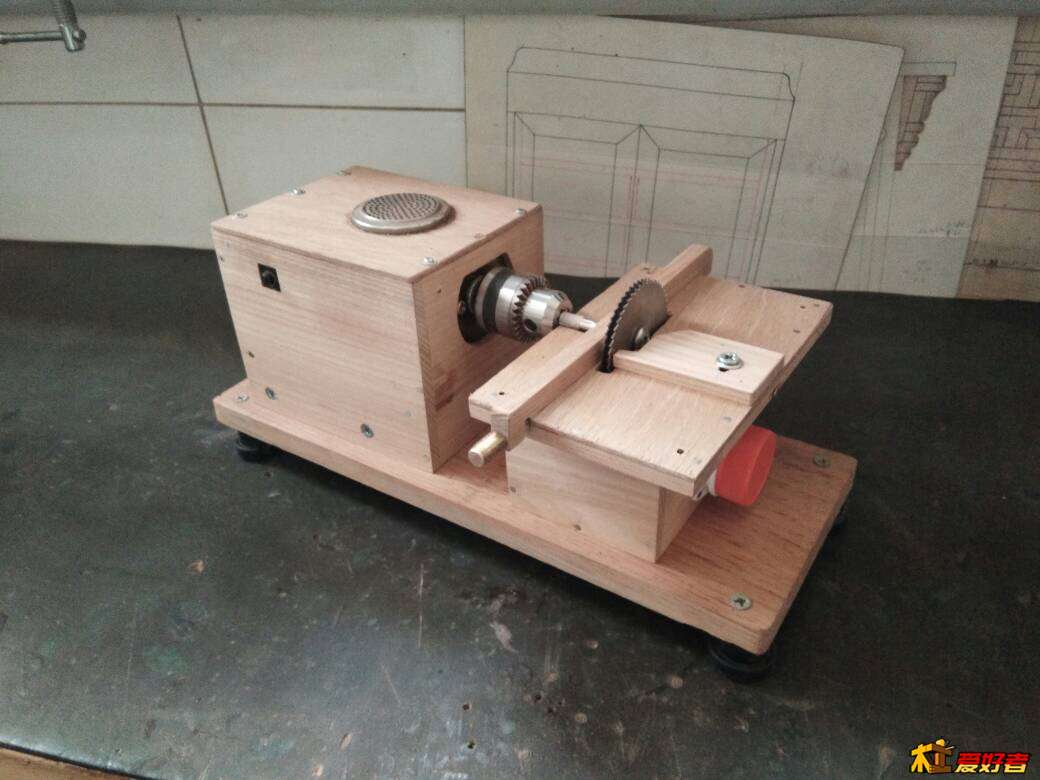

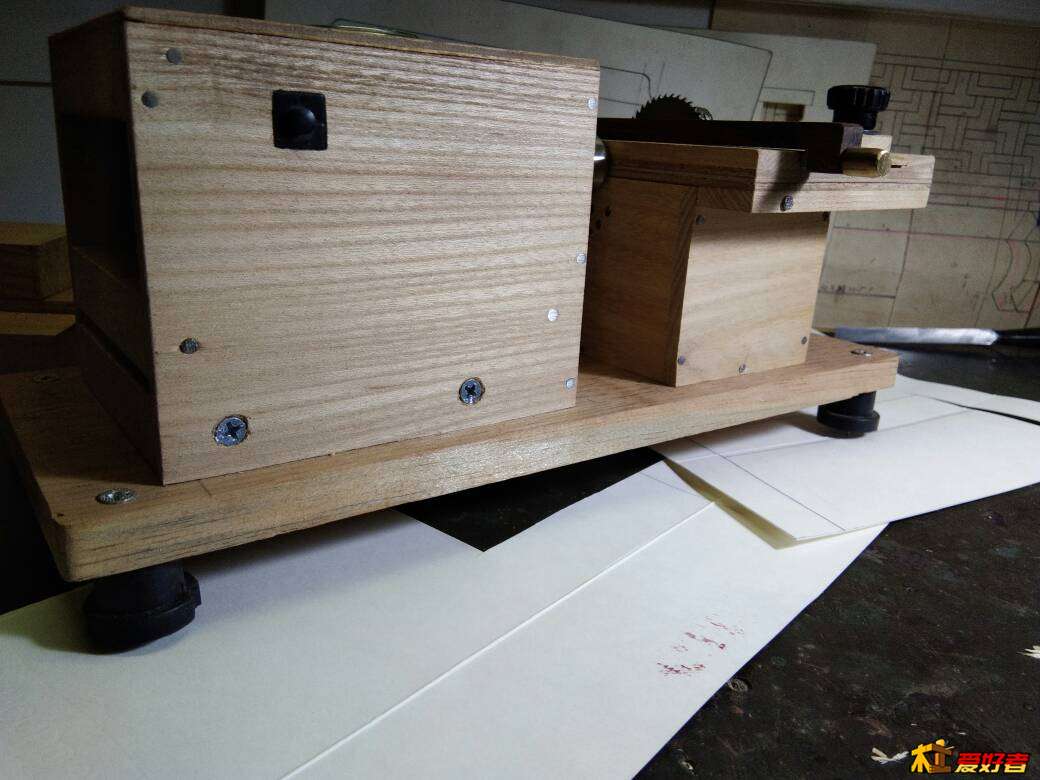

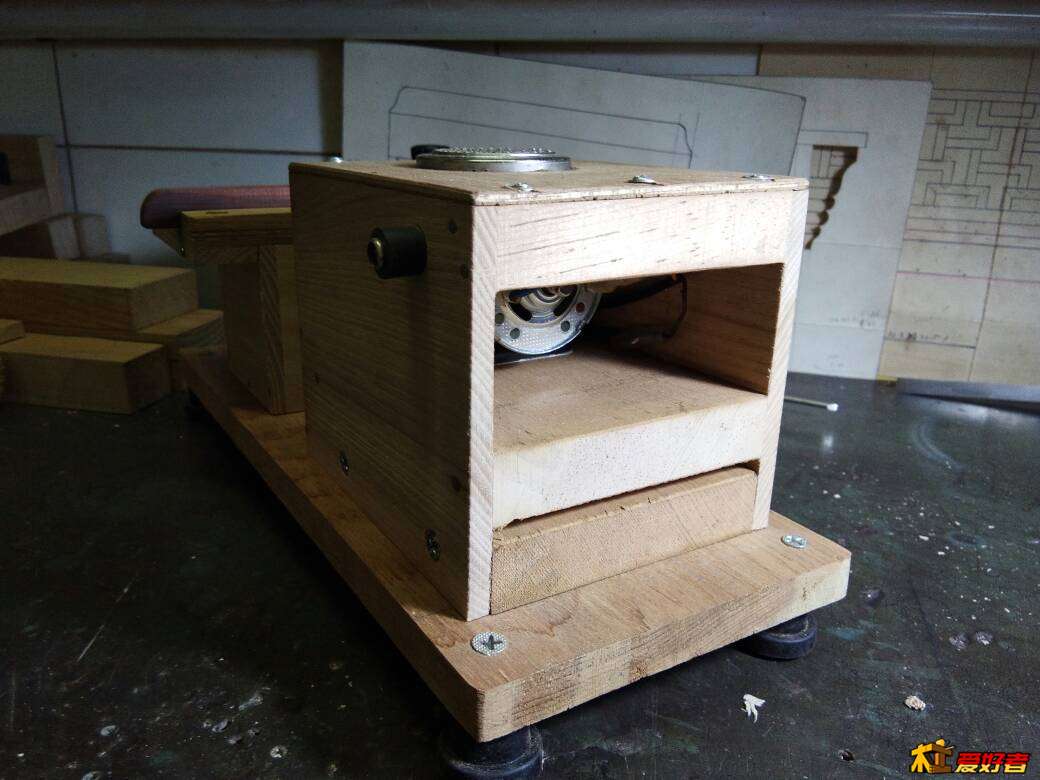

又拍了几张细节图仅供参考。

' U. i7 F; a* f  X5 Y- v3 K* ^
7 I* W6 |8 Z4 z; a7 M9 A
1 F5 S9 K. q! }: M  r
) \: \/ i; }5 |



5 w& S9 @/ }8 d4 ?( n- {3 P' y
" I4 L1 Q0 f7 [2 y2 X# l
4 Y& l# R+ S5 g: L  _5 p

流淌的小溪

交友

楼主做的好，介绍的也详细，谢谢了！

liwenjiang

还真是全乎 不简单 不容易

lc320

厉害，楼主这多功能工具太牛了

王誉烨

战斗机啊，不过你的作品比我的多，给你点个赞

缘木302

王誉烨 发表于 2018-4-2 14:18
8 u- o2 k# w8 G4 i$ I5 _/ |战斗机啊，不过你的作品比我的多，给你点个赞

9 i3 f# b3 `' c6 r  P2 e谢谢！向你学习！
0 Z/ i0 Y% f; n0 [- g9 a$ ~

langyaya

大神，你的制作，被今日头条的一个叫 手工帝 的帐号盗用了你的作品，是你自己吗？

缘木302

langyaya 发表于 2018-4-2 17:32
; p% S, o$ j) H+ F大神，你的制作，被今日头条的一个叫 手工帝 的帐号盗用了你的作品，是你自己吗？

- b" B/ J5 B" p+ c7 M/ o, ^+ y% H谢谢你，我不知道有此事。你说的是今日头条吗？

qweewq

时光刻刀

缘木302 发表于 2018-3-30 23:34
无传动装置，直给。若觉得转数高扭力不足可加电源调速。当前我用的12V3000转尚可，当然是做小件并没觉的 ...

电机轴太细 有一次转速高了 甩头。后来改成同步轮 皮带 10mm轴 稳定性好多了。就是躁音解决不了。特请教了 谢谢

缘木302

时光刻刀 发表于 2018-4-3 11:50
6 P* p2 a- }3 Y电机轴太细 有一次转速高了 甩头。后来改成同步轮 皮带 10mm轴 稳定性好多了。就是躁音解决不了。特请教 ...

关于躁音的问题有多种原因，首先说电机质量，若自身小抖则导至负载大抖。然后是加负载后，由于不同心，或负载动平衡失调、失圆都导至加大产生躁音。所以精准的优质机械只有材料加工的声音。
为了尽可能克服以上问题可采取：
1.首先电机稳固在电机座下加橡胶垫减震，紧固电机座锣铨使电机更稳固。
2.调整负载同心度和失圆以及动平衡问题。

langyaya

缘木302 发表于 2018-4-2 23:05
谢谢你，我不知道有此事。你说的是今日头条吗？

' _" q% A8 t$ _7 ^9 ?是的，是今日头条。
) H5 A3 ~* O# _, Q' O# c

cj8510

电机是台好电机，电源太难伺候了啊。
