自己设计的机械挂钟

darkstar

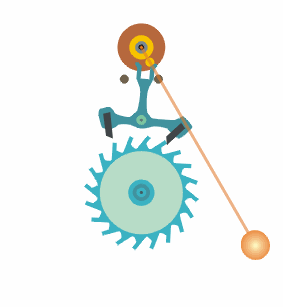

这才是时钟准确的关键，时钟的核心——擒纵机构
+ P  r' q: W% X
7 c; V/ K' E7 o

darkstar

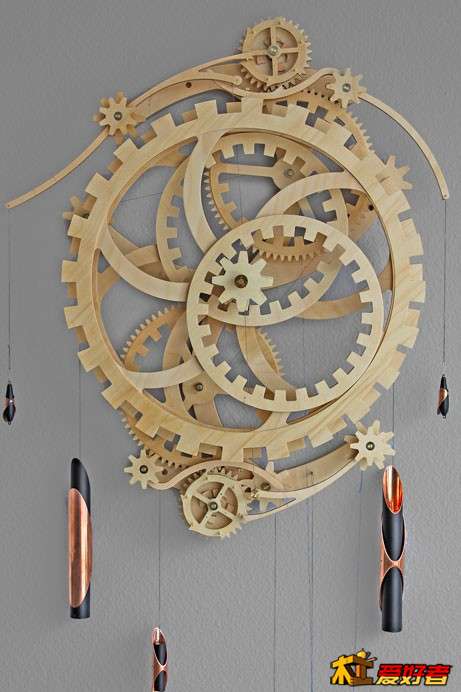

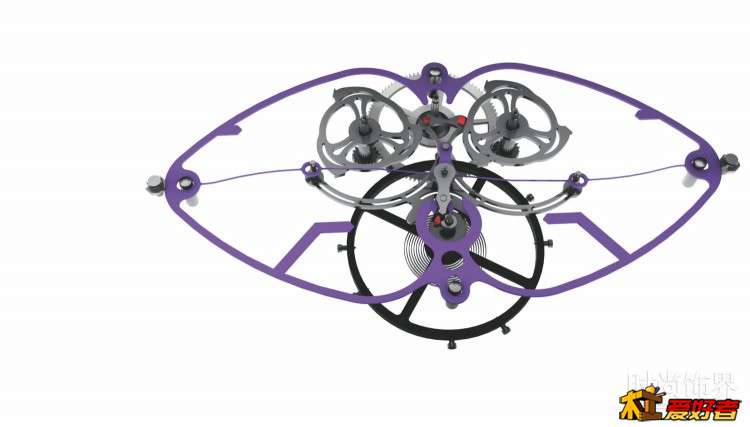

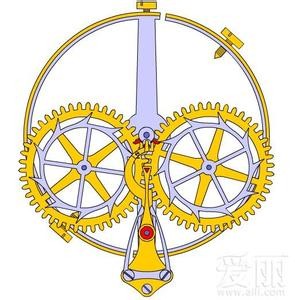

这个叫蛐蛐擒纵，一种和主流结构不同的擒纵机构，因为运动部件多而复杂被淘汰成非主流，如今因为加工能力的提高，这种复杂的擒纵因为视觉效果反而又开始被重新翻出来了，我设计的时钟，擒纵机构就是这类的一个变形，也化了很长时间进行计算和设计。
+ U$ f- p5 m/ \1 g9 m4 [5 n- D

darkstar

( t' F. J7 R# r9 `6 g5 `  j) g

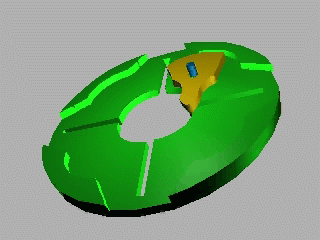

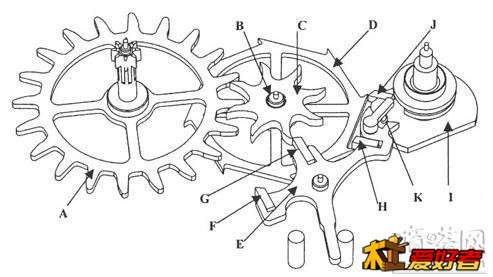

8 N& s1 _! ?4 {请欣赏不同的擒纵机构，迷人的机械艺术，人类智慧的火花。
# v4 {6 p- `& e: W$ d0 v# Y
1 \6 }& a7 J  o% p0 ]



# \: |7 S( q8 j3 I7 U8 ^

darkstar

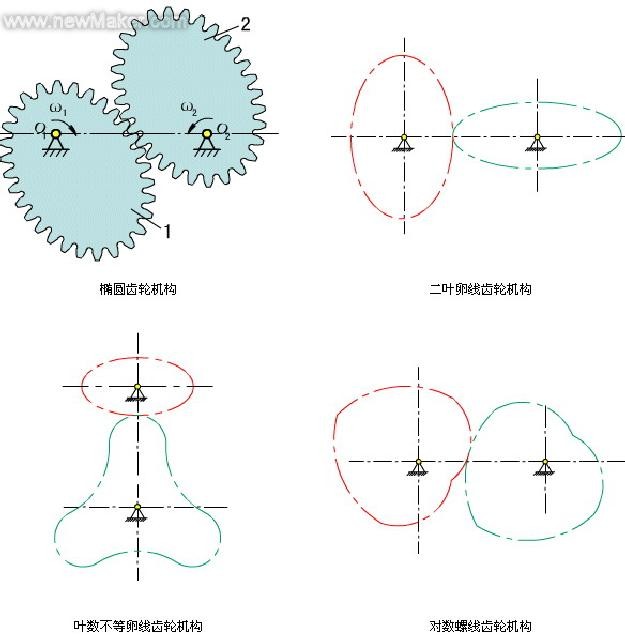

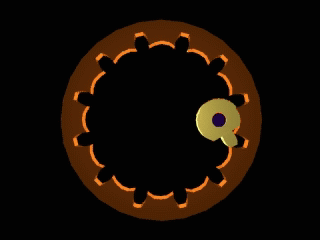

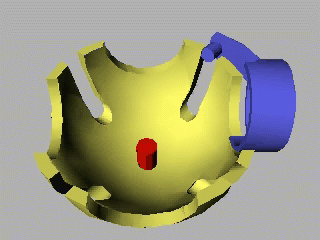

一些非匀速传动机构，可以巧妙搭配，实现一些特殊的视觉效果。

9 M: X0 m& g8 b4 ]

darkstar

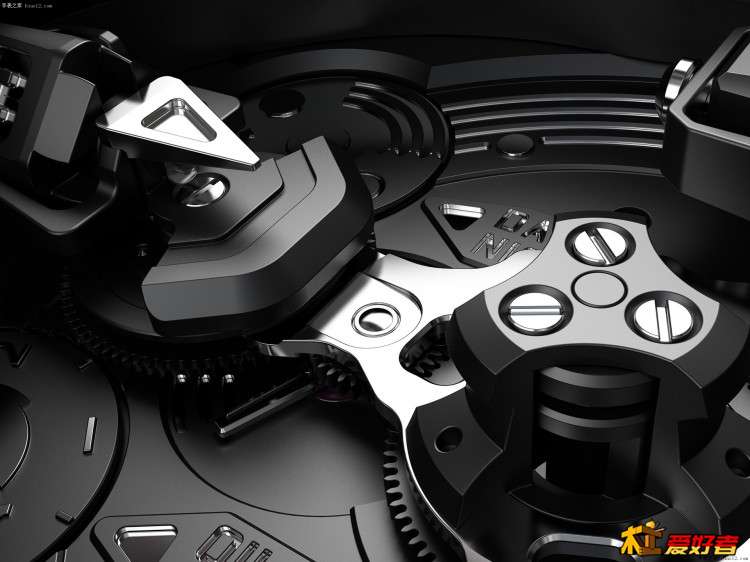

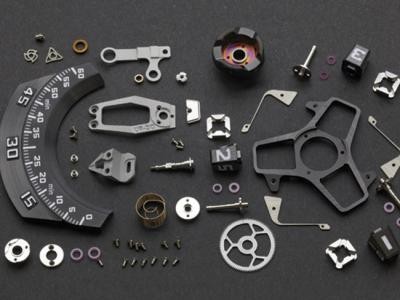

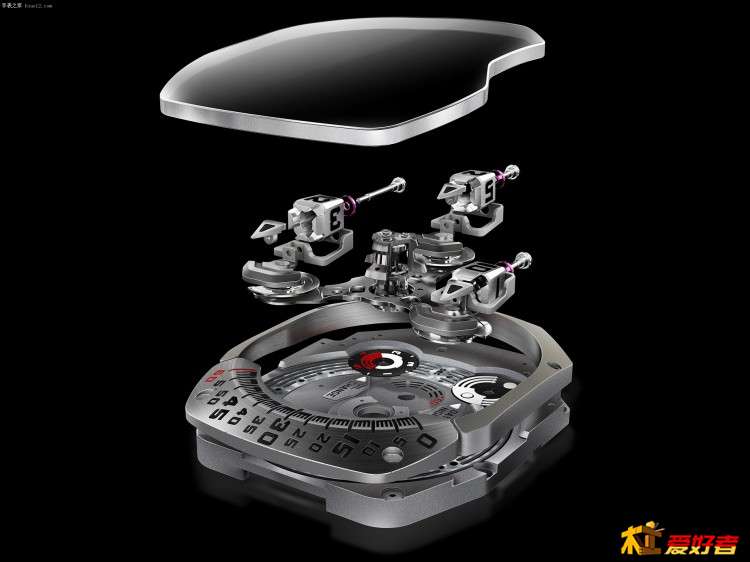

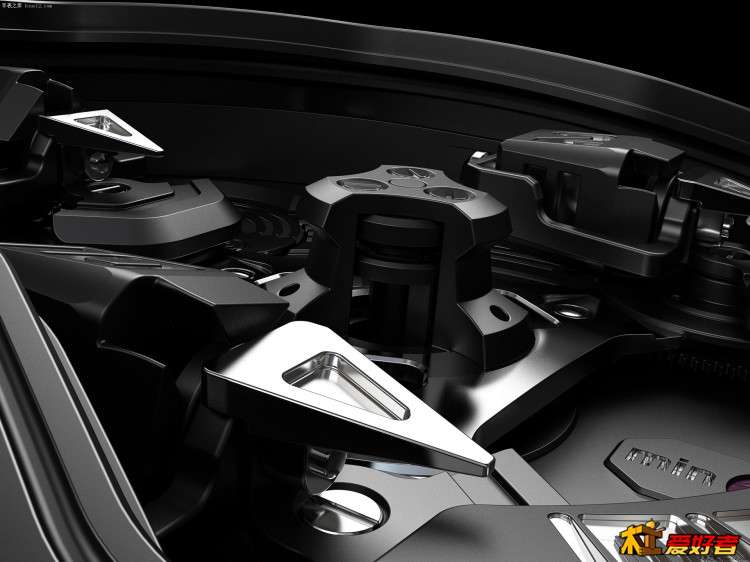

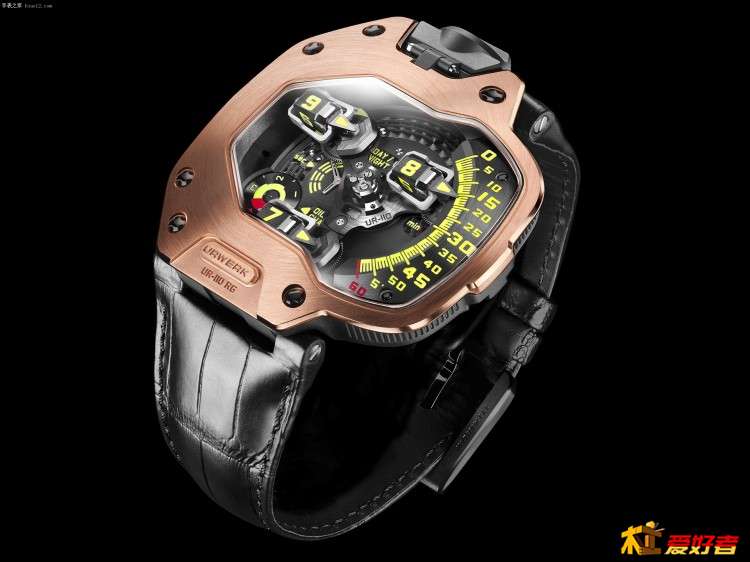

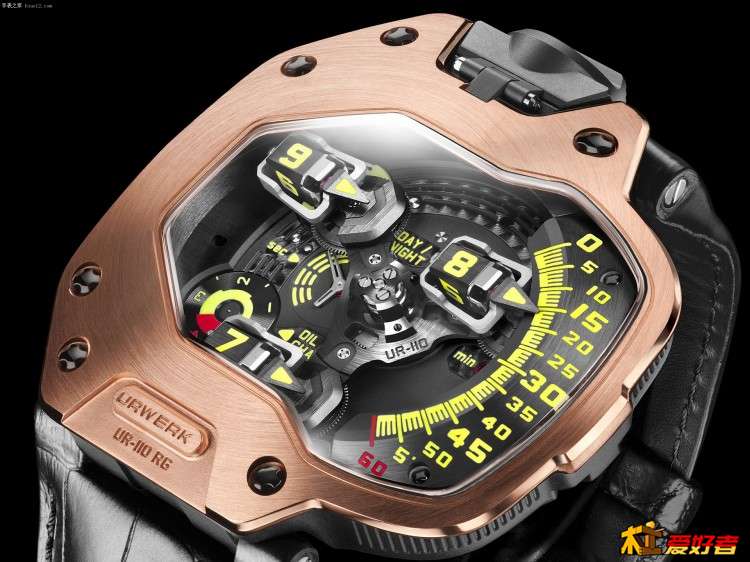

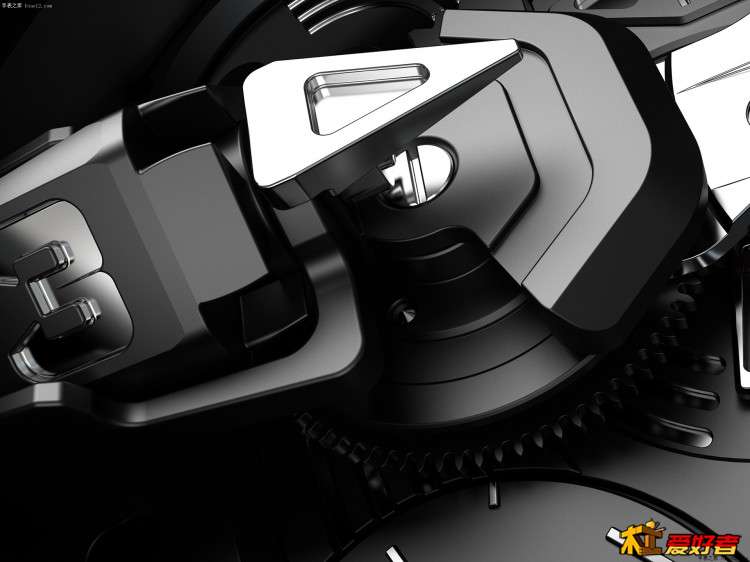

请欣赏机械艺术的魅力，我设计的时钟的时间显示机构模仿的就是这款设计。
( Y' g" w* ~5 w2 N

darkstar

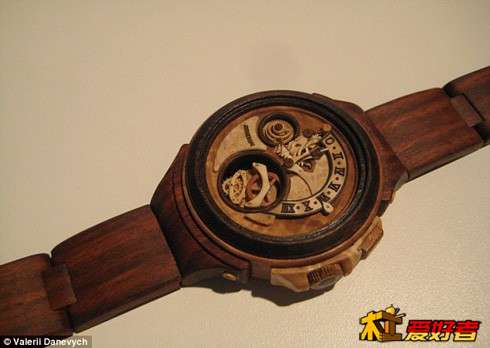

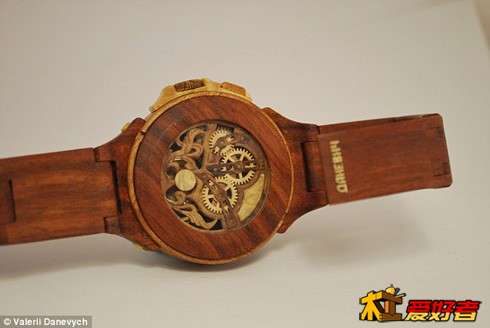

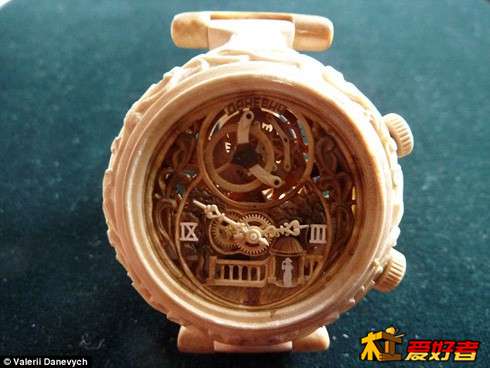

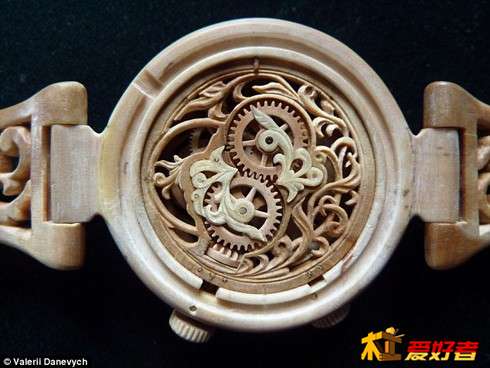

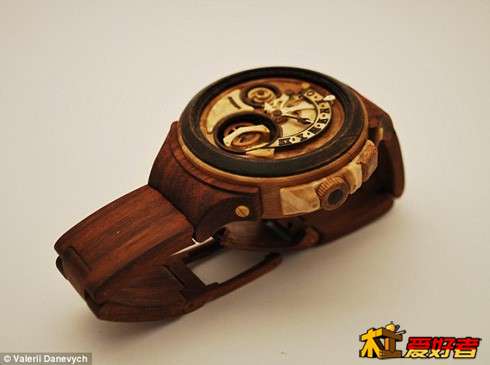

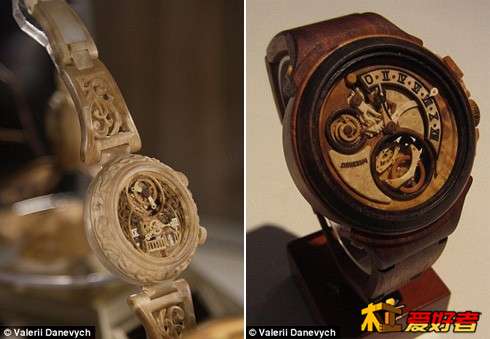

这是木制手表，精湛的工艺，令人叹为观止，我是五体投地的膜拜。

runrun

你这个配重多少？我做了一个要6公斤才会动起来， 而且动了10几分钟就停住了。

390617774

darkstar 发表于 2018-3-29 10:07
0 s3 y0 A8 Q9 ~# S集中回答一下木油们的一些问题，同时纠正一些认识上的误区。
+ e# C9 N( n7 x1：齿轮刻意设计的非圆齿轮，非圆齿轮也可以 ...

专业

haide1998

藏龙卧虎，大师可真的是多

wfliu

佩服，必须顶   ！

vague0865

发条加擒纵机构等于核心，在用齿轮变换成指针

darkstar

我在模型diy版开始发布机械时针的系列图纸，欢迎大家去顶贴，顶的越多，发的越多。http://www.zuojiaju.com/thread-829058-1-1.html

jinsheng_l

零件仓库

两个问题理解不了：一是成年累月的运转，木质齿轮强度和耐磨性能承受得了吗？ 二是理解不了非圆齿轮是怎样转动的？难道两个齿轮转动的同时、齿轮轴也要做运动？楼主有没有实际转动图片看看？

darkstar

零件仓库 发表于 2018-4-5 09:12
两个问题理解不了：一是成年累月的运转，木质齿轮强度和耐磨性能承受得了吗？ 二是理解不了非圆齿轮是怎样 ...

' k( _/ Q# @- n, J' V$ W4 j$ r3 T轴是固定的，时钟齿轮的负荷到底有多大，你这两个问题看看我发的视频链接就都明白了。
