太阳能水路及阀门设计咨询

qf8901

6 \+ z8 n- x3 ]1 E, c3 |: f
是这样的，图中洞口那个阀是关闭太阳通的，右下角把热水和冷水之间用阀门连接起来作为手动上水，另外还有自动上水电磁阀用来上水。

6 D6 j) I* ?7 @5 ^

qf8901

amw_4m 发表于 2018-3-29 11:08
这种横切墙体改水路的方法对墙体破坏很大的，一般不采用。还有没看明白，你上水的管道和太阳能出水管道不是 ...

/ G6 R( ]7 t" h5 Y: s$ R不横切墙体好像不好办，好在还要贴砖，应该没有什么问题。其它问题见楼上。
0 C0 J+ x# {: Q+ P' l

8046

, p/ e$ a. ]6 t! a2 d6 Z3 A

伊仪已易 发表于 2018-3-28 14:14
  f1 L7 b! ^5 b' K9 _有一种阀叫三通球阀，出口接喷头，可以非此则佊，拨向太阳能则通太阳能水，拨向电热水则通电热水，这种阀 ...

# R  @+ d  s2 g顺便问问：如果太阳能水直通燃气热水器，冬天这种方案很好，夏天太阳能热水器里的水温往往能达到90多度，进燃气热水器会不会有伤害？

8046

我的意思是不用三通球阀

qf8901

8046 发表于 2018-3-29 15:00
- |4 q; Y% W/ s( D顺便问问：如果太阳能水直通燃气热水器，冬天这种方案很好，夏天太阳能热水器里的水温往往能达到90多度， ...

我觉得应该没有什么损害。
一般说来太阳能的热水和燃气热水器的热水应该是相连通的，也就是说燃气热水器的出水口与太阳能出水口是相连的。如果要燃气使用太阳能的热水来作为水源，应该接燃气热水器的进水口，所以连接就要复杂了，要有转换阀门，要切断太阳能与热水系统的连接，连接到冷水系统用来供水，同时，冷水也要切断，这就有些复杂了。
  V; J' |) T. M( \7 ^

qf8901

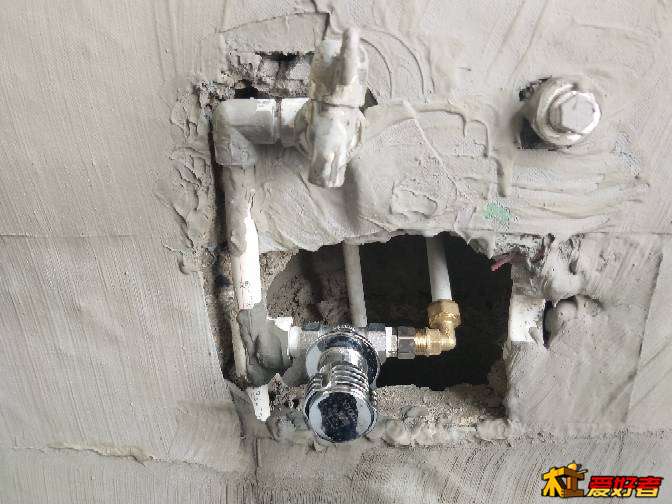

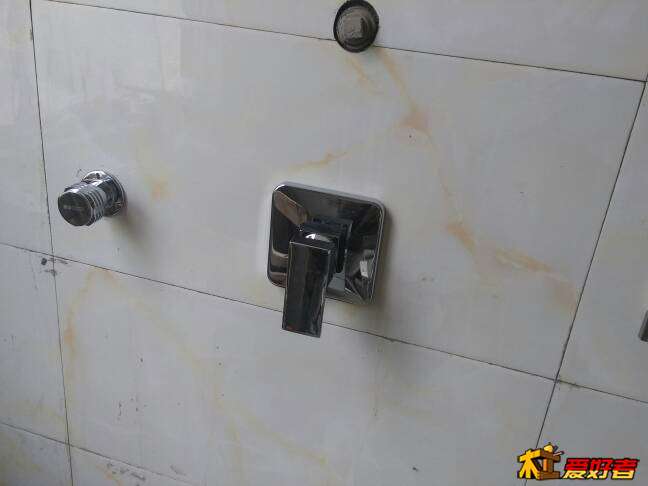

买了个暗装阀装上了

( h2 M( ?* p% a2 i% u6 f1 Y9 B, F
9 g2 y( d; U( d" F/ H8 [
  ]8 N0 g* |6 i4 N5 f

晖少

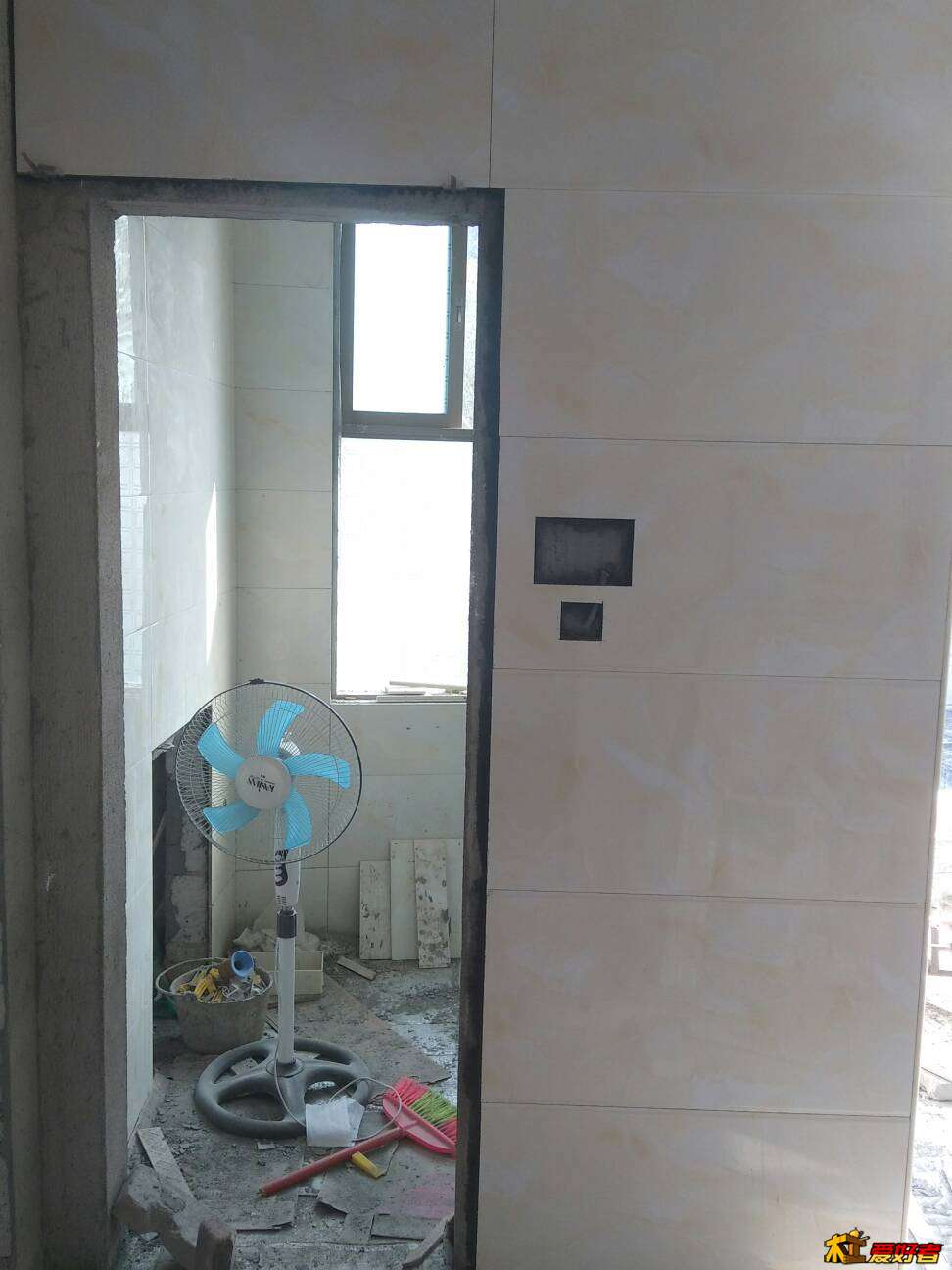

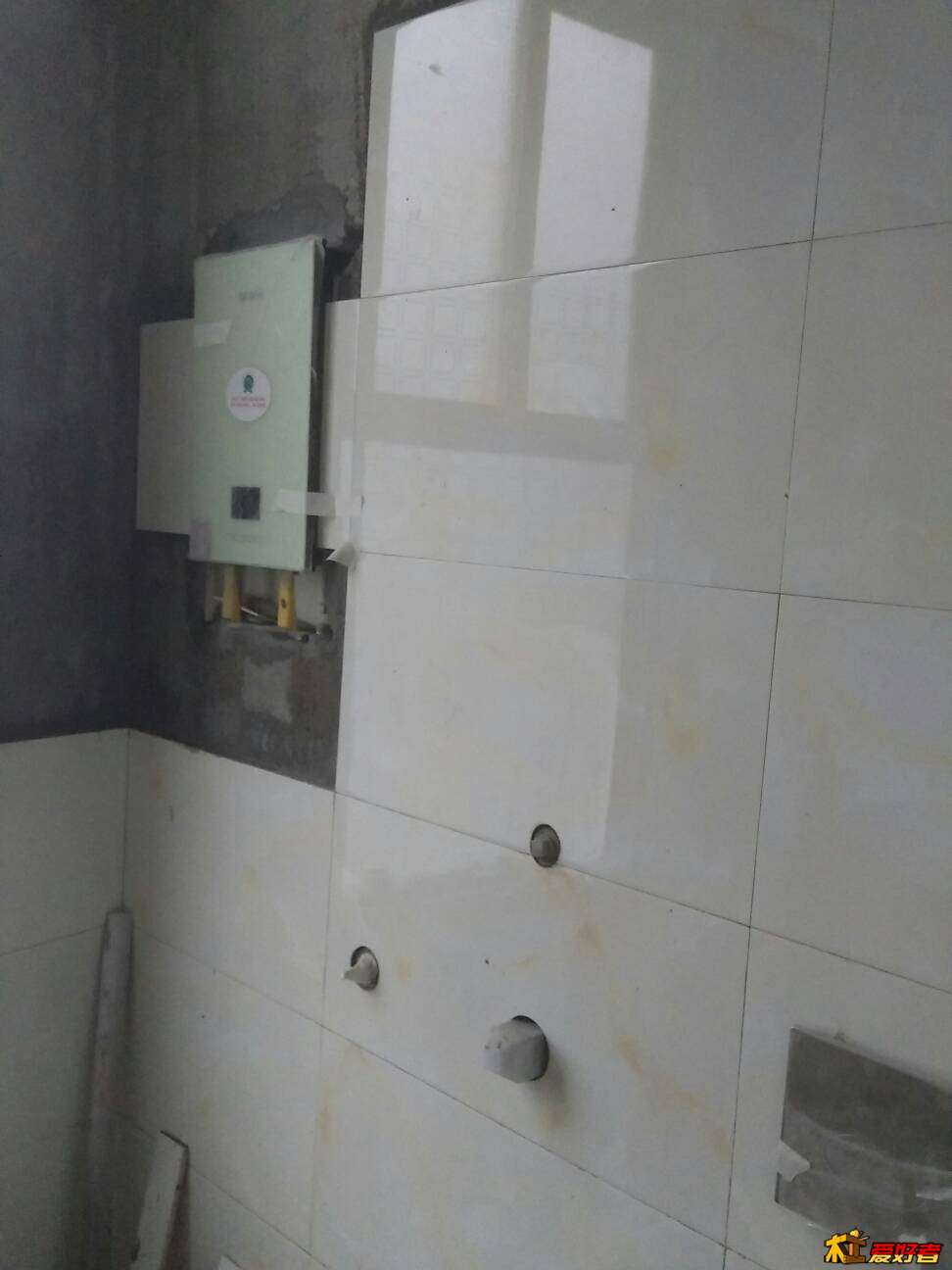

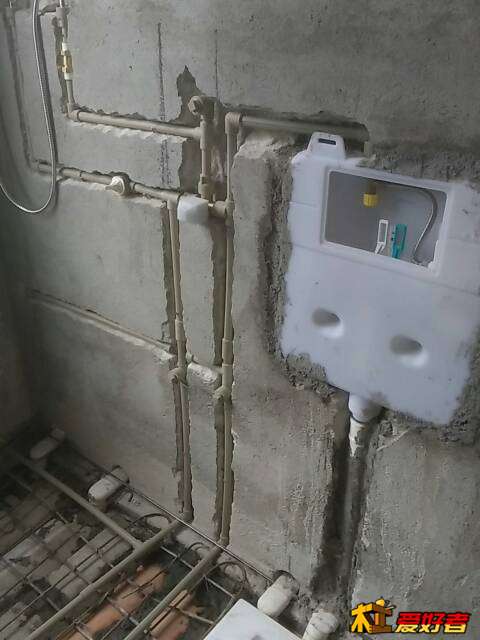

我的也是太阳能+电热水器，即热式电热水器嵌入墙完全不露管和电线，太阳能温度水位显示器按在门口，方便看温度水位
4 L: q  a( d% r& q6 m. a$ i
0 s, n% u% ~  w1 [2 G7 x$ T4 T

& U8 ~0 e3 g5 u! W$ y5 n: A

qf8901

晖少 发表于 2018-4-24 03:07
我的也是太阳能+电热水器，即热式电热水器嵌入墙完全不露管和电线，太阳能温度水位显示器按在门口，方便看 ...

7 K+ ~+ m' F0 z) t! M我的已经改成全部暗装了，谢谢图片！
