用的是TB6560驱动板。有一问题。求解惑

h2ofz · 发表于 2018-4-6 17:53:22

西窗月发表于 2018-3-25 21:414 l. o+ Y! C) k6 d H
哪个蓝色矩形塑料内部就是一个电磁继电器，也就是说这个5伏也就是给电磁继电器提供一个动作供电。从控制板 ...

我现在电源什么都接上了。可是电机死活不动。就听到吱吱的声音

h2ofz · 发表于 2018-4-6 17:58:52

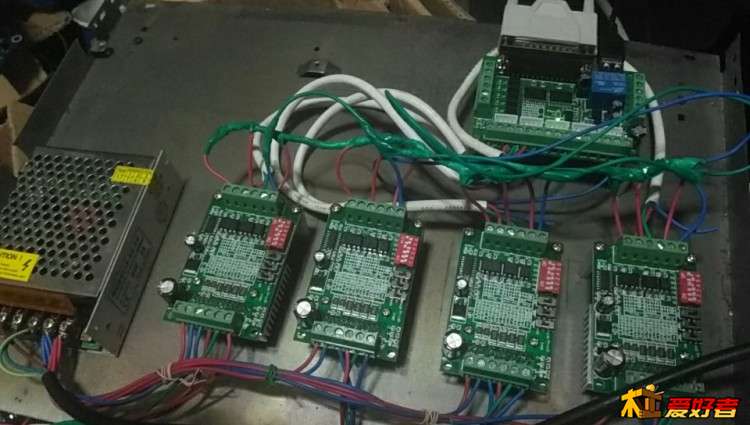

这是连线好的

h2ofz · 发表于 2018-4-6 17:59:55

A+A- B+B-我都按卖电机的给我的图纸连线的。应该没问题。用共阳性接法。

西窗月 · 发表于 2018-4-6 18:22:28

可能是mach3没有设置好，还不能对控制板进行控制。主要是端口阵脚不能有错。找个论坛的mach3设置资料参考一下，就解决了。

h2ofz · 发表于 2018-4-6 20:03:30

西窗月发表于 2018-4-6 18:222 @4 T& B$ M% ~7 r
可能是mach3没有设置好，还不能对控制板进行控制。主要是端口阵脚不能有错。找个论坛的mach3设置资料参考一 ...

好的。谢谢。我在检查一下MACH3设置。

h2ofz · 发表于 2018-4-6 20:09:12

忘记了说。我的是OX CNC

jhb52 · 发表于 2018-4-7 08:57:16

h2ofz 发表于 2018-4-6 17:51. k* A6 A" W) T- Y7 S; k% C
我现在步进电机驱动板24V的电源都接上去了。MACH3也安装好了。先不管设置对不对。我就想让电机动一下。电 ...

MACH3设置不对,电机是不会动的。

bg6jlj · 发表于 2018-4-7 10:30:33

软件的急停开关是不是没打开，硬件的急停开关是不是没打开，电机吱吱响可能电流太大，按说明书把电流改小点。

h2ofz · 发表于 2018-4-7 13:12:17

bg6jlj 发表于 2018-4-7 10:30
`" |# U6 o, f/ k9 K软件的急停开关是不是没打开，硬件的急停开关是不是没打开，电机吱吱响可能电流太大，按说明书把电流改小点 ...

我现在是急停开关。限位开关等什么都没接上。就光结了4个电机。一个X.2个Y.一个Z.软件的急停开关在哪里点。请教一下

h2ofz · 发表于 2018-4-7 13:12:57

jhb52 发表于 2018-4-7 08:57
: e, N, q6 R* K2 ~# V PMACH3设置不对,电机是不会动的。

我晚上把MACH3的设置发上来。麻烦帮我看看是不是对了。

h2ofz · 发表于 2018-4-7 13:14:17

bg6jlj 发表于 2018-4-7 10:30! x% }% [. ^" G+ V
软件的急停开关是不是没打开，硬件的急停开关是不是没打开，电机吱吱响可能电流太大，按说明书把电流改小点 ...

我的开关电源是24V10A。我按照并联的方式接的。应该是每个驱动板都是24V2.5A.然后驱动板我设置成2A。因为电机只需要2A。

vague0865 · 发表于 2018-4-7 13:18:23

继电器不足可以接中间继电器，这样就可以控制大功率主轴的启停了。

fishbob · 发表于 2018-4-7 15:01:31

nini21800 发表于 2018-3-25 20:49
8 c9 K' m7 Y; c2 D! U控制板接了5V电源，不接12V或24V电源也是可以正常用的，不过如果要加装限位、对刀、急停、原点开关等就必需 ...

fishbob · 发表于 2018-4-7 15:07:57

zlp88000 · 发表于 2018-4-7 15:23:03

驅動器上要接 24V 的。。不然電機怎麼動。。。控制板可以不接那個 24V 是給鎮插直接帶小電機用的。。。。。
