万向探针制作

qdufo · 发表于 2018-4-12 15:12:33

楼主厉害了，简化版的测头啊。

qdufo · 发表于 2018-4-12 16:10:06

rogerxue 发表于 2018-3-25 01:02 2 {8 |0 \! U q3 I
用了怕老婆抢走

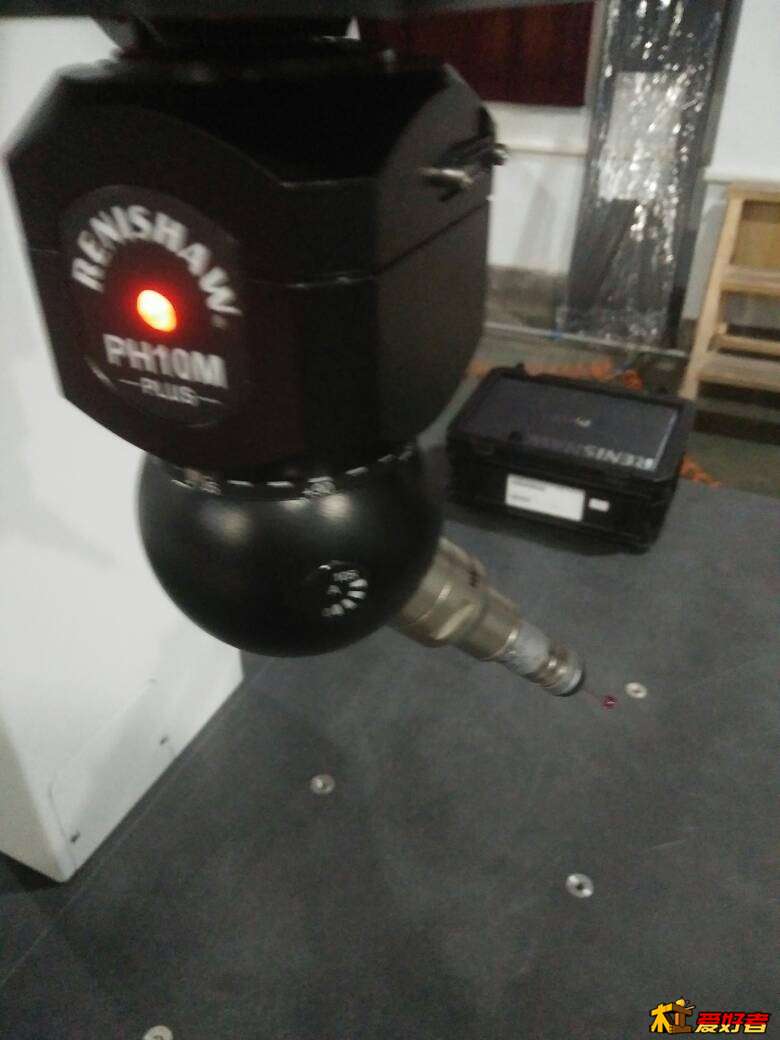

这种红宝石测针并不贵啊，英国Renishaw的直径4x20的RMB应该还不到200。反正都是人造红宝石。

mmfinger · 发表于 2018-4-14 10:48:34

rogerxue 发表于 2018-3-29 10:17 $ n, |3 I* s6 q
齿条很简单啊，just do it

齿条是简单，但齿轮就麻烦了，网络上能找到的资料很少，可能上齿条的Diy友少，分享的制作过程也少，一开始想用步进电机直接驱动齿轮，后来算了算，步进转一圈，齿条都跑5厘米了，看来只能用减速驱动，用减速的话成本可能比滚珠丝杠贵了……，两难。最近烦心事太多，回的晚了，见谅。

mmfinger · 发表于 2018-4-14 10:55:40

qdufo 发表于 2018-4-12 15:08 : R5 g8 }9 N7 w# J" W( y
齿轮齿条传动最重要是消隙，否则会有抖动和回程差。

你好，也就是说齿轮盒与齿条的联连还必须要有弹簧预紧？如果要保证齿轮与齿条垂直又要预紧，那齿轮盒的安装要考虑很多方面因素了，不知老兄有没有这方面的网站分享一下？

qdufo · 发表于 2018-4-19 09:36:59

mmfinger 发表于 2018-4-14 10:55 ' K9 [: i; |/ J& {6 l, z
你好，也就是说齿轮盒与齿条的联连还必须要有弹簧预紧？如果要保证齿轮与齿条垂直又要预紧，那齿轮盒的安 ...

不好意思，我也没有相关网站，可以考虑双齿轮消隙，或者主副齿消隙（就是两个齿轮套在一起，主副齿分别啮合齿条两边的齿来消除间隙），还有一种就是在齿条背面加装轴承，不过这种方式比较适用浮动安装的齿条。

mmfinger · 发表于 2018-4-19 20:52:44

qdufo 发表于 2018-4-19 09:36
/ i; i4 u7 e& y: {不好意思，我也没有相关网站，可以考虑双齿轮消隙，或者主副齿消隙（就是两个齿轮套在一起，主副齿分别啮 ...

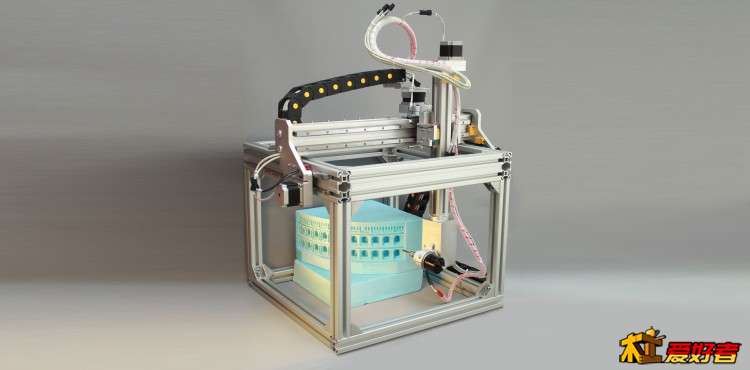

qdufo兄，你说的是更深一层的齿条齿轮消回差的技术了，我是想问最基本的齿轮齿条的安装方法，我想做机子是在参考网上的一台叫5axismaker机器，上个图

原机器就是用铝型材做的一个四方笼子，还是4080的型材，但他有几个点很有趣，一个是他的主轴

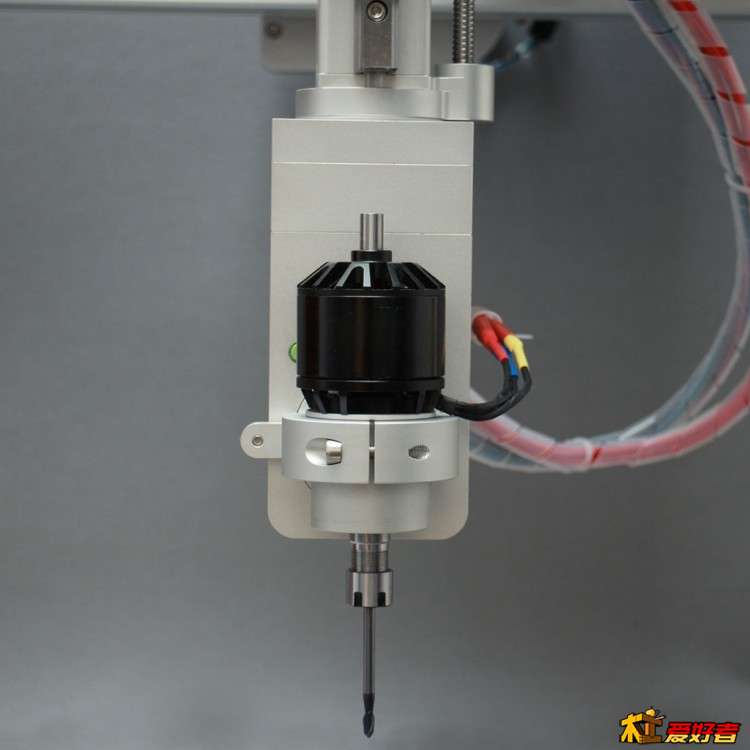

主轴是用5054或者6354的无刷电机加一个ER延长杆做的，另一个是他的旋转轴

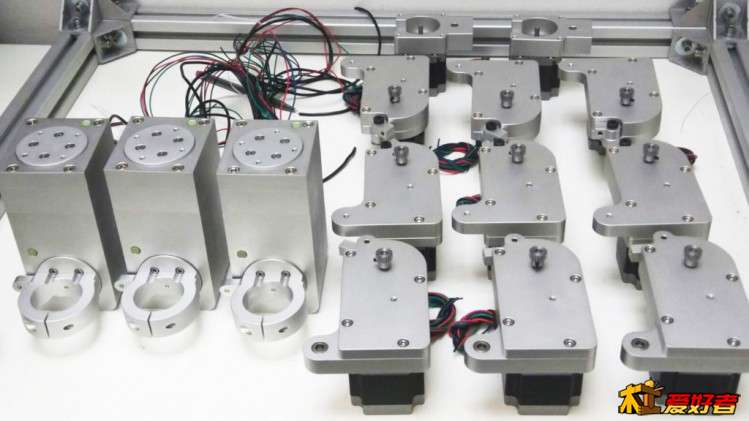

新的版本已经看不到步进电机了，还有就是他的齿轮盒，

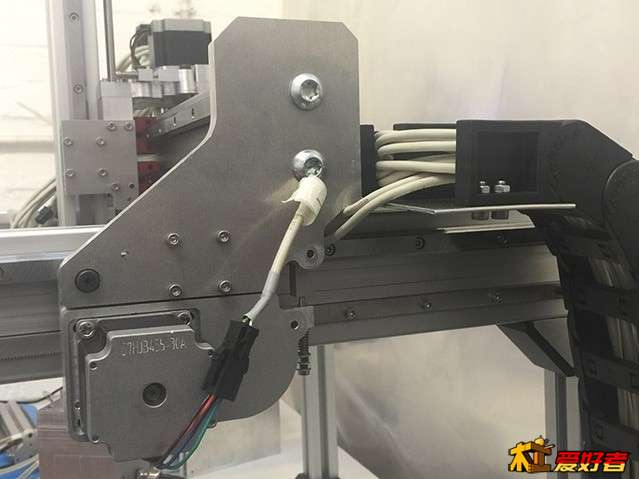

安装在架子上的齿轮盒

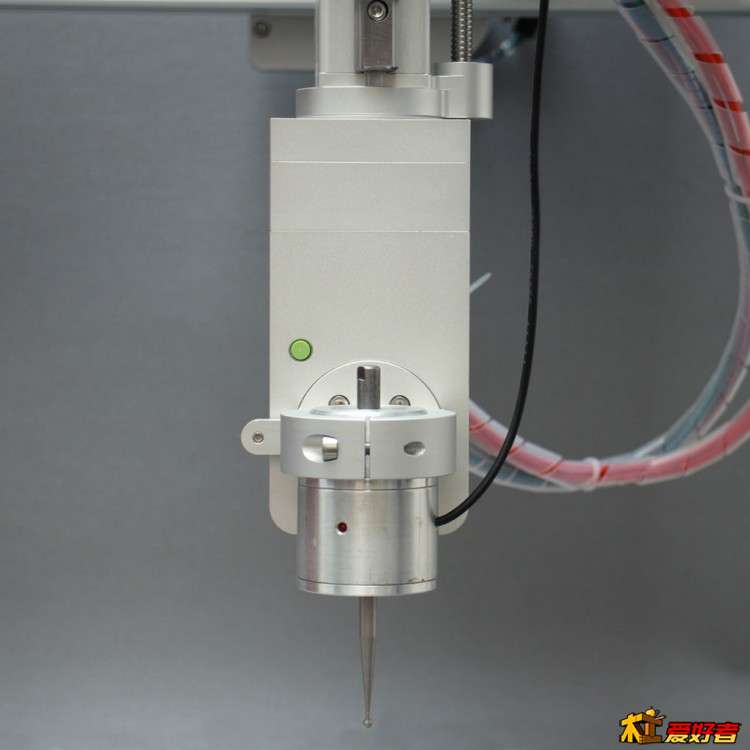

最后放一张图，就是楼主做出的万向探针了

当时不知道这个是什么用途，呵呵。

日业水可 · 发表于 2018-4-20 02:07:54

rogerxue · 发表于 2018-4-20 03:52:27

mmfinger 发表于 2018-4-19 04:52
3 g8 d! W/ T* uqdufo兄，你说的是更深一层的齿条齿轮消回差的技术了，我是想问最基本的齿轮齿条的安装方法，我想做机子 ...

这个机器设计的很有意思，从强度看来主要是用来切割泡沫打样用的。齿轮齿条消除间隙就是用弹簧把齿轮预紧在齿条上，没有想象的复杂。

icebergzzz · 发表于 2018-5-31 12:43:28

楼主你这么厉害合适吗？

宇希110 · 发表于 2018-6-1 11:46:02

only5784 · 发表于 2018-6-1 14:13:30

楼主这种探测棒在普通mach3驱动雕刻机上使用，要加个反相器电路才能正常探测的。这探测器里面的回路是串联的，就说没有探测到时候，反馈给mach3的信号已经闭合了。相当于mach3雕刻机的z轴上的电极已经和0位已经接通了。所有我们必须加个反相器来使用。因为接触工件之前mach3的电极是不能接通的

rogerxue · 发表于 2018-6-1 20:48:34

本帖最后由 rogerxue 于 2018-6-1 04:49 编辑

only5784 发表于 2018-5-31 22:13$ N- c) p. s/ [% `' H
楼主这种探测棒在普通mach3驱动雕刻机上使用，要加个反相器电路才能正常探测的。这探测器里面的回路是串联 ...

别扯了，linuxcnc上都能设置，march3怎么可能不可以？再说这个和z轴没关系

only5784 · 发表于 2018-6-2 15:54:17

rogerxue 发表于 2018-6-1 20:48( f, h; _( a. p& ~, o3 F
别扯了，linuxcnc上都能设置，march3怎么可能不可以？再说这个和z轴没关系

问题是大多数mach3默认的都是电极接通有效，木友也不全都会设置。好吧，万向探针不装z轴装那里来测量工件？求指点

rogerxue · 发表于 2018-6-2 21:06:24

only5784 发表于 2018-6-1 23:54 y* x6 P3 F# ]" D1 Z8 W. c
问题是大多数mach3默认的都是电极接通有效，木友也不全都会设置。好吧，万向探针不装z轴装那里来测量工件 ...

Xyz轴都可以测

竹叶石721 · 发表于 2018-6-5 10:37:01
