DIY一个18v锂电池充电器

小溪兰亭序

e3045577e 发表于 2018-3-24 22:10
( `1 q, @, U8 S" X1 l9 a9 {这种电源最好还是买台湾的台达和建新，这两个品牌毕竟是全世界第一和第二的品牌，质量有保障，SAMSUNG的东 ...

谢谢您的提示！

小溪兰亭序

超不赢 发表于 2018-3-24 21:40
* K5 t; m3 w. [你这套设计充电器的输出没有电压反馈，全靠手动，如果电池有保护板问题不大，但充电效率不高，对电池寿 ...

+ Z+ S) \) F. c1 j& c( r谢谢您的赐教！

dick_c

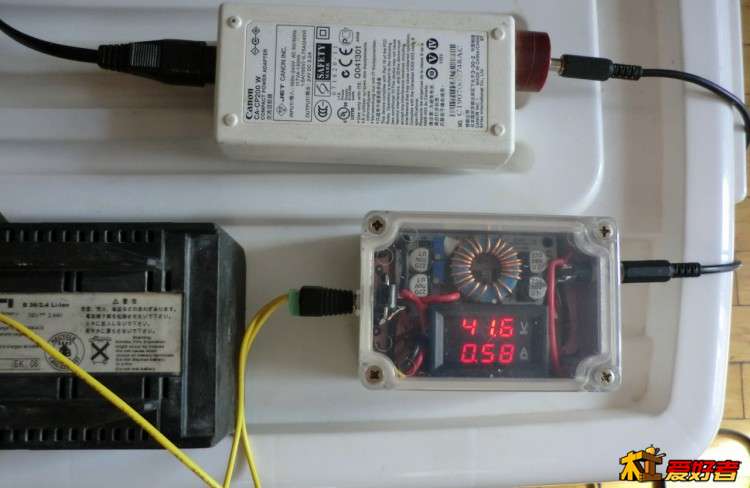

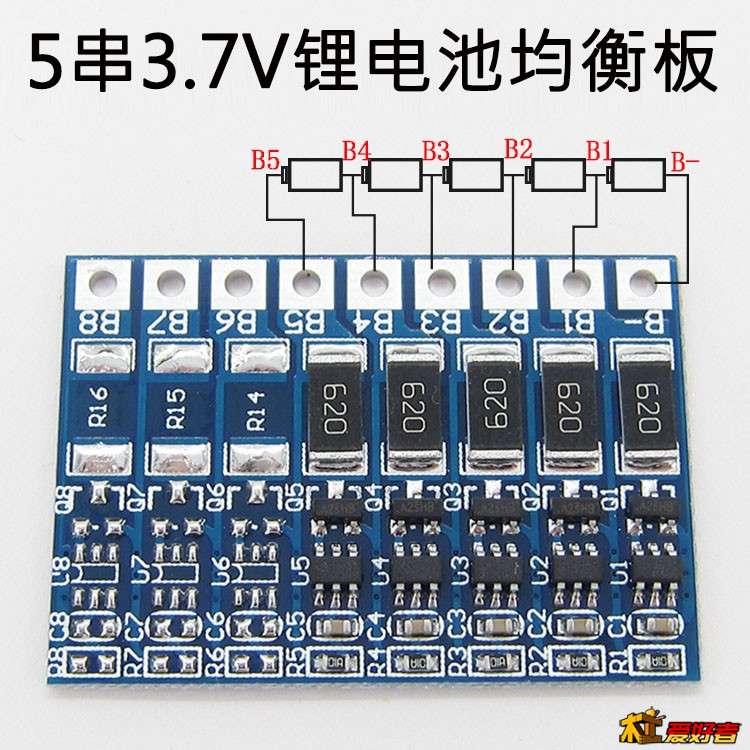

与我做的差不多，区别是我的是电流电压只用板子上的半可调电位器调好，用时不调，如有不同需要多做几个，防止忙中出错或借给人瞎调出问题。还有，不知你的恒流恒压板子输出端有没有防反灌二极管，如没有建议加一个。至于楼上说的保护板，一般电动工具的锂电池包里都带保护板，无需担忧（也有极少数不带保护板，保护板内置在机器里，这个要分析清楚）。均衡充电功能商品电池一般也没有，它是靠严格筛选电芯来保持电池组的长期均衡性的，如果自己有需要，可以在电池包里附加一块均衡板解决，体积很小，很容易安装，也不贵。看我的用于喜利得36伏电池的充电器图片，后边是用于18伏锂电池组的5串均衡板图片。

小溪兰亭序

dick_c 发表于 2018-3-28 10:18
  Y- ^* {4 l# |7 @0 ?' |3 H与我做的差不多，区别是我的是电流电压只用板子上的半可调电位器调好，用时不调，如有不同需要多做几个，防 ...

" s; I' k3 y/ t) B5 V* q* q/ M谢谢您！我组装的这个充电器功能和您的基本一样，保护板也是在电池盒子里的，电压电流调节也是在板子上，前期充电是恒流(设置电流），后期充电是恒压（设置电压）。刚开始在设置电流充电时，充电电压会自动降到几v，以保护电池。板子本身也带反接保护，谢谢您的提醒！我是小白，不太清楚，您说的均衡版和保护板是一回事吗？还是电池保护板以外的另一个小板呢?谢谢您！

马夫

dick_c 发表于 2018-3-28 10:18
与我做的差不多，区别是我的是电流电压只用板子上的半可调电位器调好，用时不调，如有不同需要多做几个，防 ...

! u+ X3 E7 Q" z" O  直接用3R33做一个限压恒流板就行了成本估计也就20元
3 X3 m( m; b, w! k. M自己有模块成本5元就搞定
/ c$ J: R+ k% w/ {

dick_c

小溪兰亭序 发表于 2018-3-29 17:05
谢谢您！我组装的这个充电器功能和您的基本一样，保护板也是在电池盒子里的，电压电流调节也是在板子上， ...

均衡板不是保护板，只解决电池电压的均衡问题。有的保护板是带均衡功能的，但大多数保护板不带均衡功能，如果电池组的各个电芯特性不好，简单说就是漏电率较大且很不一致，保护板没有均衡充电功能的话，就会造成一段时间后，各电芯之间电压相差很大，严重影响使用，这样的情况就可以在电池组内附加一块均衡板，充电时，均衡板会对先充到接近4.2伏的电芯放电，直至所有电芯都充到4.2伏为止。

小溪兰亭序

dick_c 发表于 2018-3-30 10:05
均衡板不是保护板，只解决电池电压的均衡问题。有的保护板是带均衡功能的，但大多数保护板不带均衡功能， ...

谢谢
9 D. J" {; v  F* y

小溪兰亭序

马夫 发表于 2018-3-30 09:45
直接用3R33做一个限压恒流板就行了成本估计也就20元
自己有模块成本5元就搞定

8 @. H3 f. G" H& o2 T. t谢谢！您能分享一下材料和图纸吗？微信：18331501260
7 j5 t, l; B/ r! A( N, @5 L

马夫

小溪兰亭序 发表于 2018-4-5 14:36
谢谢！您能分享一下材料和图纸吗？微信：18331501260

- G0 `6 e! t( [百度3R33  恒流限压案例也多啊   或者挖宝买套件也就几块钱吧
这模块以前很白菜的  现在虽然涨了很多倍也就两三块一块  特点是效率很高
* t* V+ ?* y' t+ i. y0 D: K缺点是烧毁后可能输入电压直通   所以供电不要太高  高于输出3V左右最好  最大电流3A建议两安内使用
