2018重头戏，自制CNC雕刻机全过程

gaf6945

改铝板机吧。

随便搞

设计有问题。首先，1000的Y轴，按道理实际雕刻范围不会超过500，为什么你有600多。其次，X轴为什么要空那么多？X轴又不是固定的，干嘛只用一半？第三，接近700高度的的Z轴，可动范围才100？你怎么设计的？

qizlee

随便搞 发表于 2018-3-24 13:59
3 L+ y: d3 F  W3 n' N设计有问题。首先，1000的Y轴，按道理实际雕刻范围不会超过500，为什么你有600多。其次，X轴为什么要空那么 ...

对于Y轴，1000mm的总长度，应该是可以达到600的可用行程，这取决于主加工平面下固定块的间距，我设置的只有350mm，这样的缺点就是不能加工超长的金属块，因为两端支撑可能会不好。
  R* Z0 E5 c" sX轴因为想稳定性好一些，所以上下的间距大了点，而且上部还有一点空间没有完全利用，这也造成了Z轴可运动范围变小了。
感谢你的宝贵意见。
# P9 M9 F- i# z3 Q, U) j9 h

qizlee

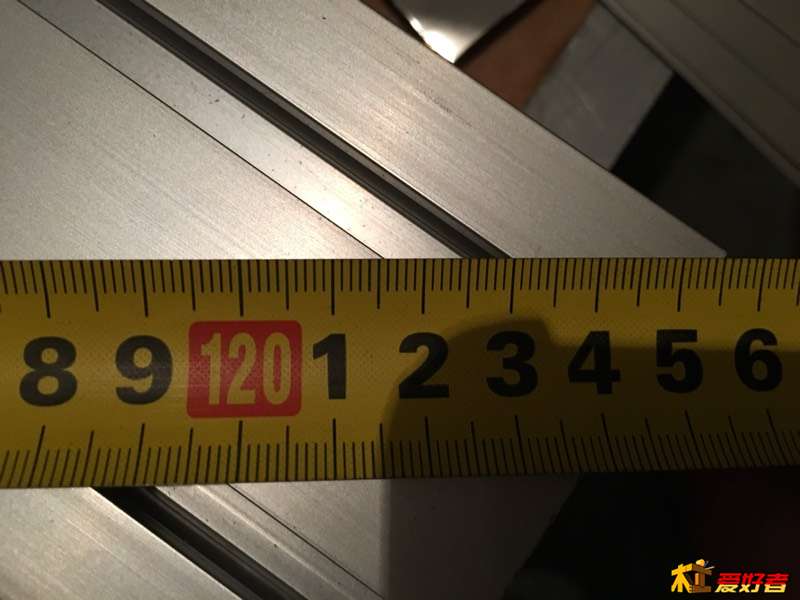

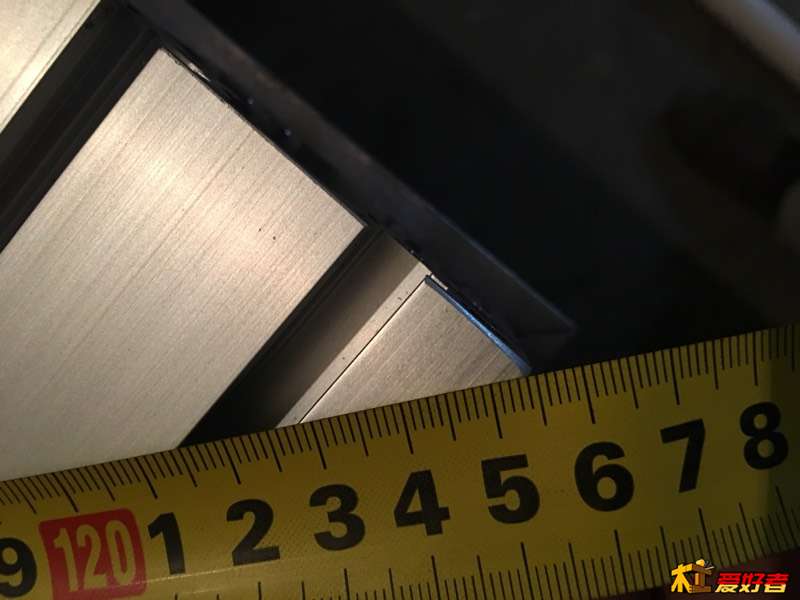

本来已经要开始组装了，但是丝杆到货后发现长了30mm，已经反复跟淘宝客服联系长度问题，结果还是加工错，今天返厂重新加工，工期又要推迟三五天了。
2 y6 Z% l4 V4 Y. I8 K

, D, ]& V- O' Q2 A

onlang

能传我一份图纸嘛

wsddwdxs

做这样的机器只是个开始 新手之路第一步
3 h# Q4 q3 N! U  D

gqh2630891859

我就看看

qizlee

wsddwdxs 发表于 2018-3-25 23:19
' @1 s- z* k' F做这样的机器只是个开始 新手之路第一步

是的，路途漫漫，要学的东西还有很多~

随便搞

qizlee 发表于 2018-3-25 10:05
2 {4 _: K5 ?) f6 z, z, q9 |& ?  u对于Y轴，1000mm的总长度，应该是可以达到600的可用行程，这取决于主加工平面下固定块的间距，我设置的只 ...

你X轴的问题不是上下。。。是左右。。。。

qizlee

& k6 U; \6 E- A! S5 I
2018年4月1日更新

4 ?3 C; ^3 l( z1 j& H因为丝杆和定制件的交货周期一再推迟，所以前几天把电控部分给整了整。下周应该就会有雏形。
/ [/ {5 l$ I( l+ ]7 V* |0 y& D

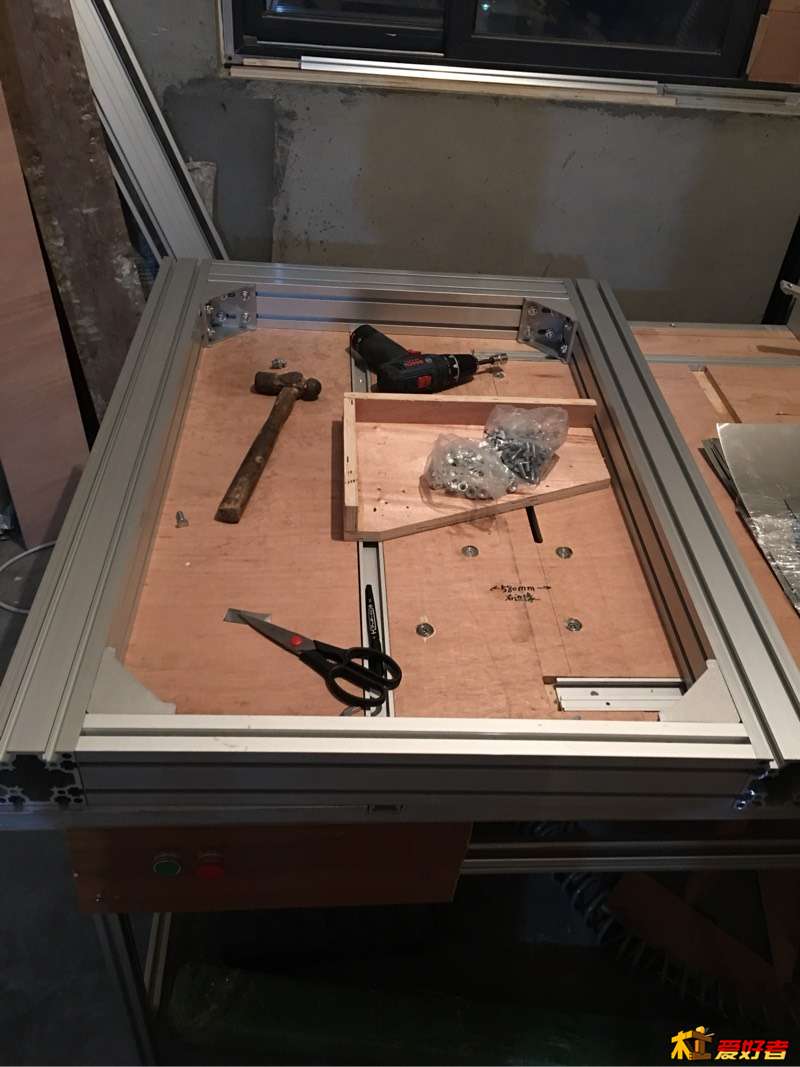

下面的是完成图


控制器选用的是网络接口的，测试了下，直连电脑没有问题，商家说可以接路由器自动获取IP地址，但是没有试成功。当时买的是5轴，考虑到时候扩展用，但是标的是6轴，不知道是不是发错了
2 J& x9 w0 ]( {2 D" U( H; `  H
) `+ J8 l, }) d$ x

" T( X0 m) [1 k( m+ o3 ]$ Y/ z! k电源容量足够，尺寸也够大够分量的。


变频器在淘宝上看了很多，都感觉不够档次，最后选了这一款，咸鱼上淘的闲置全新货，自带EMI滤波器，可以有效防止减少电磁干扰。旋钮可以手动调速，也看外界10V电压调速，这个待以后再试了。
5 H7 @/ {* ~0 }9 G8 X4 A8 H
- S. t% w& k( S, n9 C) r$ Y  h5 v

随便买了个断路器，结果就出了幺蛾子，只要把变频器和24V电源接地保护接好，开关一推上就跳闸，完全搞不懂是哪里问题，最后接地都取消了。

5 G; z/ _8 {. Z7 L5 }- M: Z
电源进线和电机电缆考虑电流较大，就没有用航空插头，直接用的格兰头，连接稳定是最重要的。
6 M4 I, Q& r9 b8 h4 k
4 B4 K9 I) x% z2 V+ ~
总电源除了断路器过流保护外，还外加一重急停开关控制，以防万一。黑色的是网线转接头，再左侧是手脉接口，下方是限位，急停和对刀接口。

4 h2 U6 G3 @9 M* `
& z+ Q2 U4 s: D. ?  Y$ b- F! `别被这么多航空插头搞蒙了，目前只有3轴，每轴需要2个插头，因为使用的是闭环步进电机，4芯的是电源，6芯的是编码器。第四组是备用的，以后再搞A轴。
7 a0 [. S+ C* a) V

: I# z: P0 |: D/ N$ n步进电机控制器特写2张

. [8 _0 b' k( g- {9 y0 a! O
9 S9 V! ]+ e7 ?5 G/ [# C% ~
/ S' T2 C( y+ [2 u) _
步进电机特写


散热系统中控制箱采用220V风扇强制散热。
/ x1 X5 \1 W3 n7 D

水冷系统使用120mm排风扇+散热排，18热管，可以有效控制主轴温度。请原谅我水管还没有连上。这里提示下，不要使用电脑水冷散热的套件，效能根本跟不上，水泵能力太差。

  V4 y7 w+ g( e- N7 y
! g/ v- P- q8 ^/ |5 A

4 C* O% e% p; |* h5 {5 r) ^
" g% Z6 {( W7 H鉴于很多人都担心水冷莫名停掉导致主轴过热，特意装了水流指示器和过滤网。水管还没有安装。

1 {% X7 I$ ?6 i# W/ L3 V
以后水泵就在这个小水箱里工作了
1 c4 G  w  z. h2 _" C+ c

7 n; z! ?4 ~1 t

onlang

关注关注关注

zlp88000

qizlee 发表于 2018-4-1 14:12
" y; x3 W$ u) x( w6 @- j2018年4月1日更新
" L  h- Q% Q# h' c' I- |1 Q
因为丝杆和定制件的交货周期一再推迟，所以前几天把电控部分给整了整。下周应该就会有 ...

你這個水箱不行的啦 這麼小 幾下就全都熱水了。。。加個 冷凝器 啦。。。淘寶有賣 幾十塊錢的東西再買個大點的風扇 就可以 循環起來啦。。。。。。。

haide1998

强，尤其是电控系统非常强大，水冷系统也做的很细致，如果做到水不流能报警或停机就更好了

linrongcheng

没有下文了

来自安卓APP客户端

快乐男生

楼主，这么久了做的怎么样，不会烂尾了吧？

来自安卓APP客户端
