自制，简陋微形台钻

木森木林

两点一线 发表于 2018-3-19 16:20
后面应该搞一个像电线杆斜拉索支撑一样的原理加强一下就更好了，因为你这个轴细了点，两根一字排开（特别是 ...

的确，木铁结构强度是不太合理，但钻钢铁时很少，大都钻铜铝软金属不费劲。
+ H8 D* d* y8 z

近海临风

请问电机是什么什么型号，哪里买的
- K: ?, i6 D- ^3 _! f" E1 B# b

木森木林

gzwuke 发表于 2018-3-19 16:37
电机的功率和转速是多少？

: t& N- Z! C0 Q5 S' u350W，8000转。

木森木林

汇铁 发表于 2018-3-19 17:01
# A. c8 ]  f1 q3 O; T3 K  C2 L贵在折腾。“贵”，不是宝贵。是花的钱更多。嘿，，，

, \6 R9 s7 Q. h: A5 \8 g( u外面找不到我需要的才自己折腾！！！
0 G8 S/ Q: K1 f; U

木森木林

超不赢 发表于 2018-3-19 17:05
5 s5 e8 s) y0 Z做的很好啊，我也关注学习了不少电钻DIY资料，感觉您这个如果采用皮带传动就更好了。

如果采用皮带传动就更复杂了，更费亊费力，更花钱。呵呵

木森木林

liulc09213 发表于 2018-3-19 18:13
! T6 A. _# \+ z% {0 N铣木头槽要注意安全，你是固定电机后用手推的吗，太危险了

8 w) d9 T0 E  t: L# i是固定电机后用手推的，但吃刀量毎次最大只有1~1.5MM深，顺木纹冼很轻松。但我不冼立木(横断面)！
. V6 ^3 p7 w7 i  f- A$ N8 _

木森木林

中原DIY 发表于 2018-3-19 19:34
$ H# N3 }8 [7 Q, a这种7000转的220v直流电机这样用，钻孔卡死几次，电机就完了

钻孔卡死我还没碰上，钻大孔，钻深孔，要小心调速，缓行。谢谢提醒！

木森木林

solowar 发表于 2018-3-19 17:10
400差不多能买个好的了

; z# O  h) ]8 ?2 v5 r) H有多好？

木森木林

狗狗吉祥 发表于 2018-3-19 19:42
最近做的成本居高不下。还没底板的

伟大作品，当然是高成本，呵呵。条形齿是亮点！
* S# O5 x; d" D1 g% Q

木森木林

近海临风 发表于 2018-3-19 20:54
请问电机是什么什么型号，哪里买的

) [, D, {$ Q9 c, ]  d350W，8000转，没型号。某宝
+ a5 i4 l6 P1 S% s

汇铁

1 \5 @7 o8 k( }& s7 [2 i

木森木林 发表于 2018-3-19 21:17
' k1 [5 V3 Y$ [有多好？

我买了台钻。456元。商家标跳动：轴7丝内，上夹头10丝内。实测做到。你的钻，没有减速机构。钻硬物，转速高容易烧钻头。电机轴细，强度不够。立柱强度也低。能提供铣的力量太小。你的无中间台。底板，无孔无槽，不能固定平口钳、十字钳。至于钻的高度，商家的，如高，可容易的截断主柱。你或会说：我可以加工槽。加工又要钱。要钱。要钱。嘿，，，
2 B( O5 R; V# m$ L1 o9 X* h; Z0 z

gzwuke

4 ?! \, h$ k/ d. D7 ~9 z3 C# ]

木森木林 发表于 2018-3-19 21:25
350W，8000转，没型号。某宝

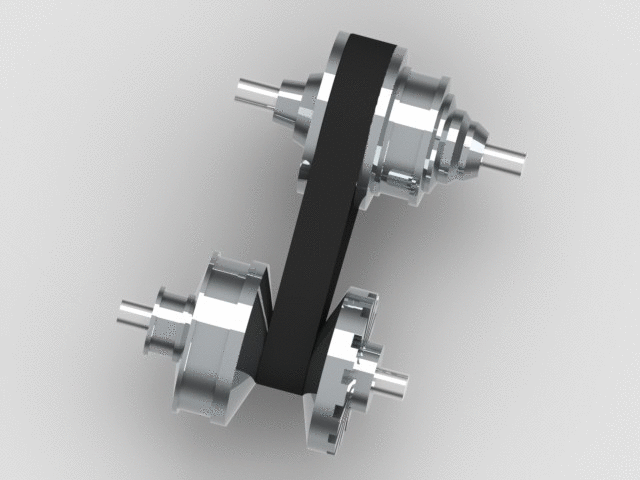

5 E4 f2 J- z0 h2 D! l8 a# y6 Y8000转，速度太高了些，特别是钻金属，还是需要降速，可以用大小轮皮带传动，如果能自己弄个机械变速装置也很不错，但比较复杂，电子变速如果是以大幅牺牲输出功率为代价，那就不太好了。
& t! J$ x& z3 r; L0 o" i# p你说在铜铁上钻10mm费劲，机械降速到600转左右就够力了，力大很多倍呢。钻木头最多2000转左右就差不多了，太快发热大，容易冒烟。
$ [) I- E2 B( z: t% M; Q
7 L+ J; u5 a/ P, u/ y皮带传动还能一定程度保护电机，扭力太大会打滑

$ w( X& l! W: P' @/ H. @; C' k
5 T0 n8 h/ h6 m4 ]

两点一线

木森木林 发表于 2018-3-19 20:52
2 s  i! n  T* t4 Z的确，木铁结构强度是不太合理，但钻钢铁时很少，大都钻铜铝软金属不费劲。

* G! E6 _0 L9 y9 x# i做的很好了，电机的噪音怎么样？

zaozichen

楼主材料厚度写错了吧，200毫米厚大理石是20公分，有那么厚吗？
" C  `# v. f1 A1 ^; G

solowar

木森木林 发表于 2018-3-19 21:17
" a+ q; g) b6 R/ B; h有多好？

1 }% n( y3 x( i& N3 C' Z+ P8 [新的 也能买，  二手的话估计也比这个精度好些 功率也大
