需要我设计的图纸的请看一下这个

625425477

羡慕大师，我也想入手一台，能力有限，只能眼谗啊

625425477

激光打标 发表于 2018-3-19 13:27

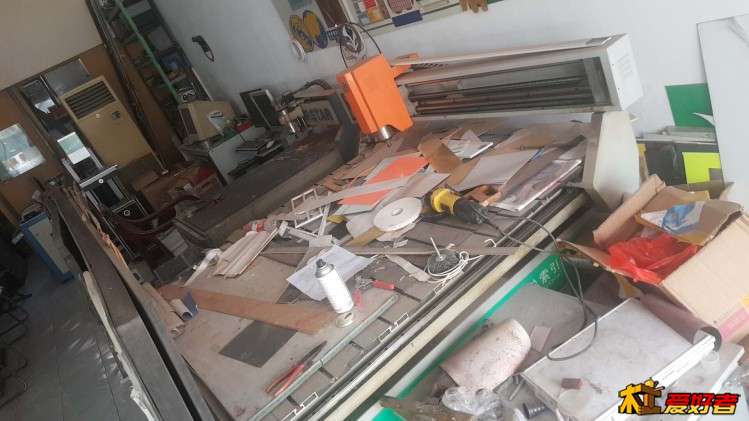

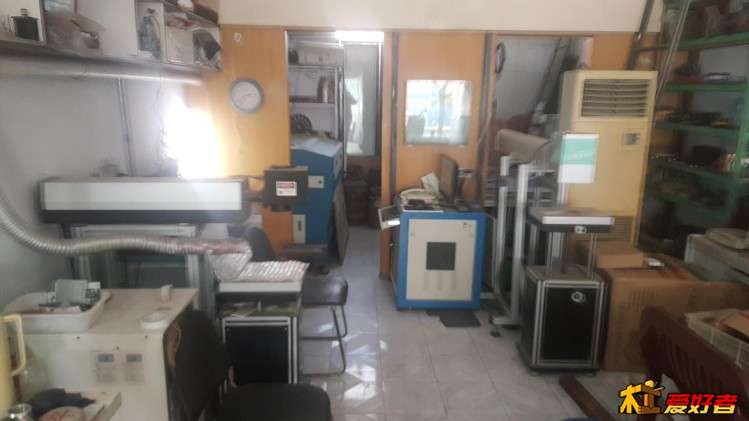

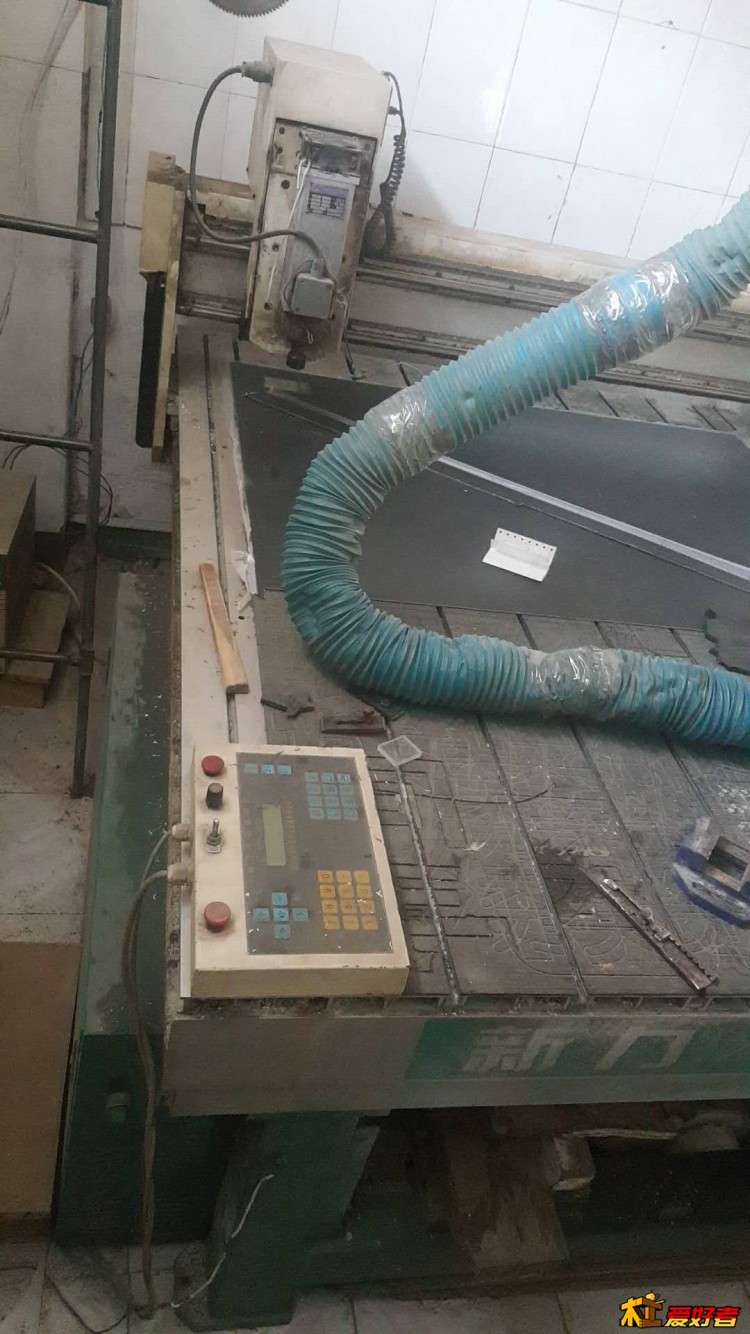

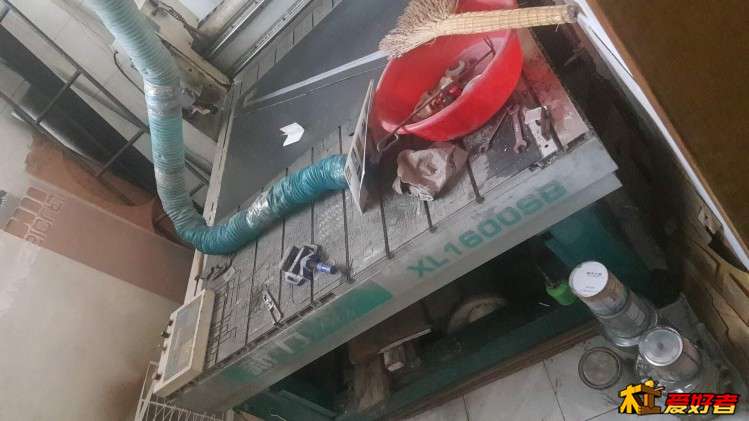

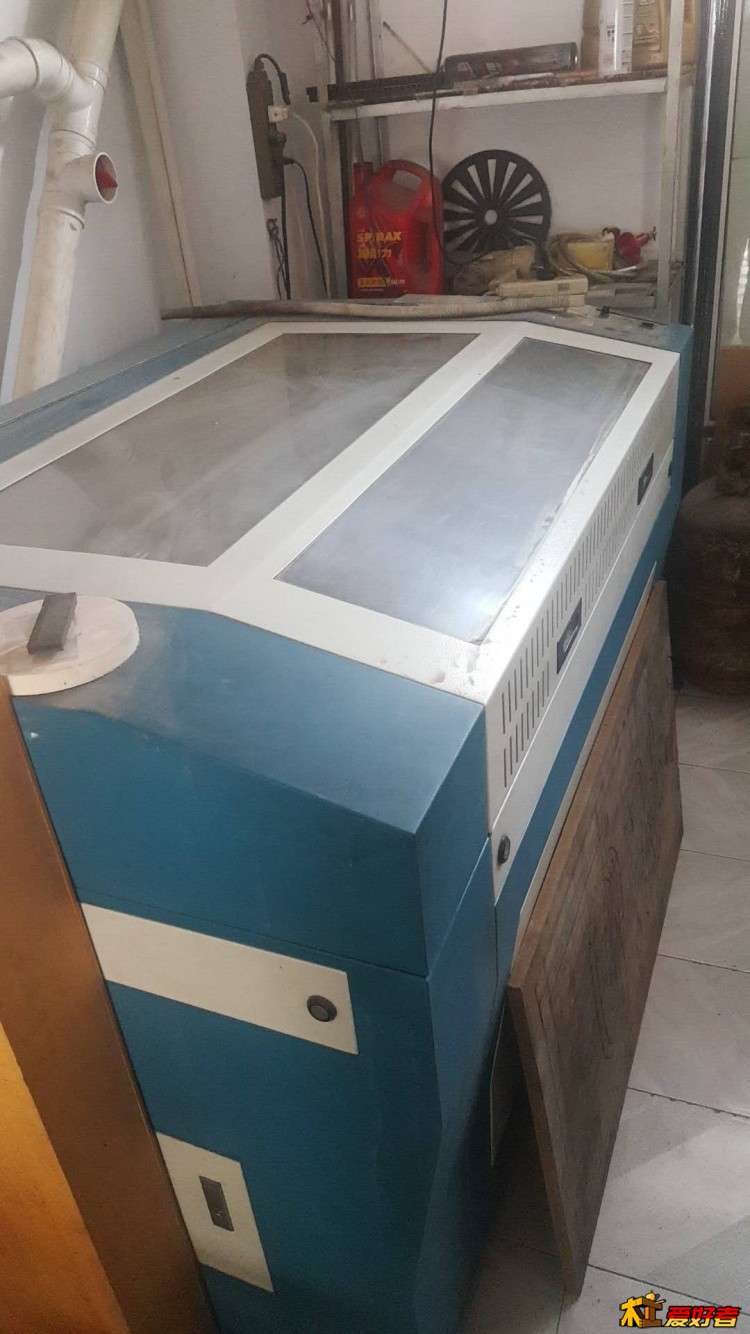

那就好，怕扰乱你买卖。我这有6090，1212、1313各一个帮我卖掉吧，我公司拆迁不干了

' M/ `$ }, a7 e2 `你的雕刻机出？能上图看看吗？

wjl992006

激光打标

6090已经有朋友预定了，看看别的吧
8 F, P( w+ }. w1 [

宇希110

wsddwdxs

行程太大 机架薄弱 铝板变形精度难以保证 别用光轴 二手线轨不贵多少

jhb52

我是杨浦的，退休不愿意学习144号文件，想搞个小玩具，圆轨已到家了一年多，就缺丝杠机架。

darkstar

jhb52 发表于 2018-3-25 23:42
0 i1 Q! t9 m, R2 V; ?! Y6 e我是杨浦的，退休不愿意学习144号文件，想搞个小玩具，圆轨已到家了一年多，就缺丝杠机架。

8 ~0 ?5 Z9 m3 ]+ r! g' S7 P是自己做，还是外委加工？行程多大，第一次做的话做个小一点的，我的第一套机器还是pvc塑料的

jhb52

想自己做？没有工具。外委加工？加工费贵过材料。原来想先用木板做一个试试，真动手做才发现，能把木头做成机器的都有深厚功底的。

darkstar

jhb52 发表于 2018-3-26 07:59
1 A( J, Y# y# G! ~0 x$ @" v/ }想自己做？没有工具。外委加工？加工费贵过材料。原来想先用木板做一个试试，真动手做才发现，能把木头做成 ...

那我建议你和我当初一样，用pvc或者电木做个20cm小行程的，既可享受制作的乐趣，也不占地方，机器的精度也容易调整，会很有成就感。机器的结构建议用固定龙门或者铣床那样的十字滑台，方便制作，十字滑台还可以买现成的。
6 j9 Q) W% R2 {, S0 j  m/ b

匠心独锯

不知道楼主的雕刻机使用效果如何？关注雕刻机几个月了，资深大白，哈也不懂，工作太忙，近来研究当中，也准备D一台机机，由于住小区楼上，铸铁机、钢板机是没办法了，只能铝板机，铝型材的机机又不喜欢，只能自己D了，由于空间性，个人比较偏向于移龙门，同样行程，占用空间最少，但都说要定龙门的好，所以目前正在画图当中，我只是玩玩木头而已，但想行程大点的，4030吧，目前有个问题，就是防尘的问题，用风琴罩防尘，会占用较多的行程，400MM行程，装了风琴罩会占用80MM的行程，X、Y轴还好，最多赃板子加长点，留出风琴罩的空间，但Z轴如果要160MM的行程，那就要设计到200MM的行程才能保证了，Z轴太高了又是个麻烦，不知道有什么好的解决办法？

有梦千寻

求图纸，谢谢464238319@qq.com

darkstar

匠心独锯 发表于 2018-11-25 13:12
8 h  l, f" ^# z4 J8 F7 U不知道楼主的雕刻机使用效果如何？关注雕刻机几个月了，资深大白，哈也不懂，工作太忙，近来研究当中，也准 ...

家里diy的爱好者，最头痛的就是空间狭小，又想大行程，又想占地小，移动龙门是首选，你就按照你想要的行程设计，风琴罩的预留位置不要考虑，只留安装位既可，要大行程的时候，把罩子取掉既可，最大行程大多只是偶尔用用，更何况移动龙门在Y轴行程上，可以移动工件分段设计刀路，从而实现加工超长工件。
( [0 K' X6 P# ]- ?; W. N

匠心独锯

darkstar 发表于 2018-11-27 10:02
3 D+ D( R  R2 N( J3 E家里diy的爱好者，最头痛的就是空间狭小，又想大行程，又想占地小，移动龙门是首选，你就按照你想要的行 ...

# x$ c: |+ O! K4 r7 _就按需要的行程来D，大不了不要防尘罩了，搞个吸尘，只玩玩木头而已，实在不行到时再装，呵呵

小张001

呜呜呜(┯_┯) 链接失效了
