请教论坛里懂电的帮帮忙

师兄1968

师兄1968 发表于 2018-3-10 21:48
看电机标签应该是直流电机，如果用跑步机电路板体积比较大，不好改装。只需三个元件就可以实现调速，一个四 ...

0 p8 L2 ~( r. l+ S7 U3 t7 ~更正错误：电源盒里面应该有一个整流全桥。
( d- L, b$ X: j

e3045577e

1P=735W
电机总功率：735W*3.5P=2572.5W
0 G7 ~, Q) N: {% _! K电机180V时的电流：2572.5W/180V=14.3A
$ ?3 ~9 r4 ^) l2 c, P9 C在电机220V时的功率：14.3A*220V=3146W
也就是可控硅的功率要在220V时能达到3146W才可以压降到180V时能有14.3A的电流输出。
电动机起动电流一般为其额定电流的5～7倍。对于大中型电动机，应将其额定电流限制在额定电流的2～2.5倍。
按2倍电流来计算：2*3146W=6292W
也就是可控硅要在6292W下能正常工作才可以使用。
那么6292W在220V电压下是多少电流呢？
6292W/220V=28.6A  约30A
: e7 H/ ^$ w* N4 y. d* S$ S$ J6 C所以可控硅要有30A电流输出才可以正常工作。
: j$ [( u0 v3 s, o耐压可用600V的，
但按我的工作经验来看，
得要800V或者1000V的耐压才可靠，
也就是不容易坏。
用600V耐压的可控硅什么时候坏了都不知道！
7 k1 G1 m3 V' {% x( W8 D, Y% ~而且要注意，用800V或者1000V耐压的可控硅还得加散热片才可以长时间稳定地工作！
8 R+ ?# l% U% o0 q1 E% D所以你得选800V或者1000V的耐压和30A电流的可控硅！

) `! W0 y1 Z( V3 E  M* \$ R( r

超不赢

- i. o- B) n8 J6 t$ u

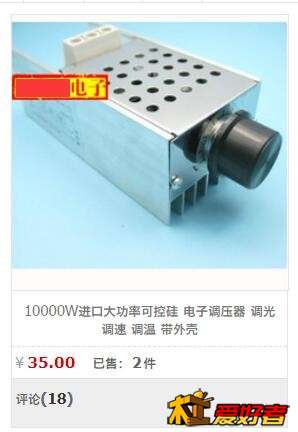

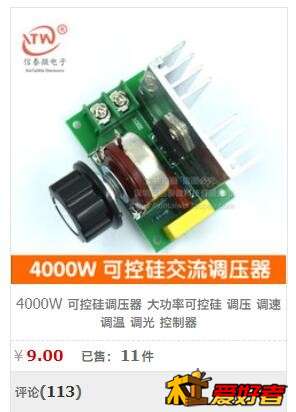

; Y7 D; N: V* T8 n$ R" f楼上说得对，但在实际操作中40A的可控硅带2570W感性负载照样不能长时间连续工作，因为发热严重，楼主可以采购标称4000W的可控硅调速器（大约9元）自己外加风扇散热，或者采购标称10KW的可控硅调速器（大约35元），这样用的放心，但一样要注意散热。输出端接25A整流桥（不要滤波，滤波后300V，电机受不了而且增加成本）。
; F5 B0 D( B; ~% \& w! C5 F- u
" a% r4 @1 H* r9 y
+ O1 D) m# j7 ]4 R  Q

2 U2 G, V: t$ D0 K1 a# j
" i  \4 ]0 a: _' s

chaojibuhui

这种电机最好不要用可控硅调速器，低速时发热，而且还没有劲。有两种方法比较合适，，第一就是买一个大功率的自耦变压器，然后加一个整流桥和大电容，简单整流滤波后直接给你急用。 第二就是用高频率的pwm调速器。这种低速下也可以保证有比较大的力量。
  O' F  y1 j; k! M; o) Z/ r

王大侠

chaojibuhui 发表于 2018-3-11 07:55
, P( ]5 |' [* s- `这种电机最好不要用可控硅调速器，低速时发热，而且还没有劲。有两种方法比较合适，，第一就是买一个大功率 ...

! Q; A, @$ s% i& m& G原装是不是更好？可以我是买了全套，可以主板被快递弄坏了，宝上有新的，二百元？您说的这两套方案那个更好？成本要多少？

王大侠

chaojibuhui 发表于 2018-3-11 07:55
% R  |6 `8 e: o" a% w4 L4 N' j1 J这种电机最好不要用可控硅调速器，低速时发热，而且还没有劲。有两种方法比较合适，，第一就是买一个大功率 ...

这个是全套

+ F4 t& [0 M1 C) H

chaojibuhui

王大侠 发表于 2018-3-11 12:15
, L; X" E/ M8 i8 t5 M2 n! {原装是不是更好？可以我是买了全套，可以主板被快递弄坏了，宝上有新的，二百元？您说的这两套方案那个更 ...

; T, x# [6 S& w/ i原装的也有很多驱动方式，是电压的还是脉冲信号的？如果是快递弄坏了，都是物理损坏，那个应该好修。
/ X+ @$ ]4 [! ^9 I# n: y

清远木艺坊

e3045577e 发表于 2018-3-11 02:08
2 |* Y( y! s" {; y1P=735W
$ |4 z5 G5 K% D% N# I电机总功率：735W*3.5P=2572.5W
5 B7 S- G8 M% w( k- d( s* F电机180V时的电流：2572.5W/180V=14.3A

清远木艺坊

chaojibuhui 发表于 2018-3-11 07:55
8 ^- |! C8 q# V7 Z9 [" n# K4 w这种电机最好不要用可控硅调速器，低速时发热，而且还没有劲。有两种方法比较合适，，第一就是买一个大功率 ...

5 ]. z- r+ d4 Z: x专业

loushanbeibei

买个直流电机控制器，功率和电压配对好，就行了。

超不赢

17楼已经把数据给你了，电机调速方案很多，可控硅是最简单廉价的，按照有些人的建议，成本比你电机都高，你那个原装配电板也是可控硅的，只不过多了一些控制功能罢了，能修好当然可以。

QQ_49B608

型号   电流    电压     脉冲:逆时针
5 v1 c' f7 S% i9 L空载转速    结缘等级   产品号   重量
. u% j1 [2 @1 U1 a6 U

自乐

王大侠 发表于 2018-3-11 12:15
这个是全套

搞好了发个图学习一下，我有三个这样的电机，谢谢，看样子还是用整流全桥，一个可控硅调速器。最经济
