cnc雕了个心经牌子，跑偏是怎么回事呢？求大神教教我啊。（有图有真相）

1级学徒工 · 发表于 2018-3-6 21:20:31

A佛缘、菩檀居文发表于 2018-3-6 20:54& `7 H1 h d" ~' B7 z/ O0 p
没固定好

没固定好？不存在的，卡尺量的位置，拿下来时候用铁锤敲下来的

A佛缘、菩檀居文 · 发表于 2018-3-6 21:22:54

1级学徒工发表于 2018-3-6 21:20
* [1 |8 T9 B5 ]6 |0 b3 f& ]没固定好？不存在的，卡尺量的位置，拿下来时候用铁锤敲下来的

那就机器或者路径有问题

bh3rrw · 发表于 2018-3-6 21:35:52

1级学徒工发表于 2018-3-6 21:18 ; ~8 D$ T l+ m; A+ s% a8 o \
你那个好了没？什么原因找到没？

电脑主板的并口有问题，装了一块pci并口卡抬高问题解决了。可是又发现和你的一样，向右偏。明天再看看什么问题。

心烧不退 · 发表于 2018-3-7 10:19:31

1为何Z轴向下掉而不向上升?因为重力的作用，也就是电机扭力不够了，要降低加速度和F值，与控制卡无关，更不是干扰
2为何x轴会偏向右边而不向左边?因为向右走是顺铣，向左走是逆铣。也就是电机扭力不够了，要降低加速度和F值，与控制卡无关，更不是干扰

玩的就是高兴 · 发表于 2018-3-7 13:24:08

nini21800 发表于 2018-3-6 21:14
# F' O$ }* R5 v1 U5 m# G/ a不是Z轴丢步，各轴都有跑偏，只是XY刀路少没明显。一、电源有干扰，二、维宏卡接触不良，三、电脑连雕刻机 ...

各个轴都丢步了，只是Z轴更明显。
只需要把速度放慢，一试便知。如果是干扰，速度再慢也没用。如果是力矩不足导致丢步，速度一慢就好了。

nini21800 · 发表于 2018-3-7 14:23:09

心烧不退发表于 2018-3-7 10:19. x. o. u! S W8 C& D
1为何Z轴向下掉而不向上升?因为重力的作用，也就是电机扭力不够了，要降低加速度和F值，与控制卡无关，更不 ...

这种不是重力的问题，把其中两根电机线对调再在设置里设置好反相，雕刻时就会向上偏，不再向下偏了。

阿余 · 发表于 2018-3-7 16:12:59

原来有一个什么叫啥名字的, 很便宜的USB MACH3卡, 他就有这个问题.  不过, 那是卡输出的脉冲本来就有问题,  在MACH3中,  看刀走的路径就是偏的, 这说明他的这个MACH3插件就是错误的, 乱输出脉冲, 如果把这个插件禁用了, MACH3就能正确工作 .

那个破烂卡, 当时把我折腾惨了. 后来换个卡解决 .

当然, 以上都是题外话,  维宏并没有这个问题.

维宏出这个问题, 多半要从自己的机构结构上找原因, 是不是阻力太大之类.  还有就是螺母的间隙, 运行是不是顺滑, 这些方面去找原因.  这个不是失步. 也不是干扰.

bh3rrw · 发表于 2018-3-7 17:38:42

我的跑偏问题解决了。机架接地。

阡陌大地22 · 发表于 2018-3-7 18:11:41

各轴连接螺丝紧紧，接地线试试。

1级学徒工 · 发表于 2018-3-7 19:17:25

玩的就是高兴发表于 2018-3-7 13:24
M: d2 Z0 ]" R8 @各个轴都丢步了，只是Z轴更明显。& n) J% s. r+ }/ i9 I7 [; ~. G, t
只需要把速度放慢，一试便知。如果是干扰，速度再慢也没用。如果是力 ...

真的是，因为速度快了，机机不堪重负造成的，调慢了就一切正常了，谢谢哈

1级学徒工 · 发表于 2018-3-7 19:25:18

跟各位领导汇报一下，如很多大神所说，确实是速度过快造成的，降低速度，一切正常了，在此谢谢各位朋友的热心帮助，贴几张用昨天雕坏了的那块木头用另一面雕的心经牌子图，虽然字迹不太好辨认，但比昨天好多了。谢谢各位朋友的帮助!

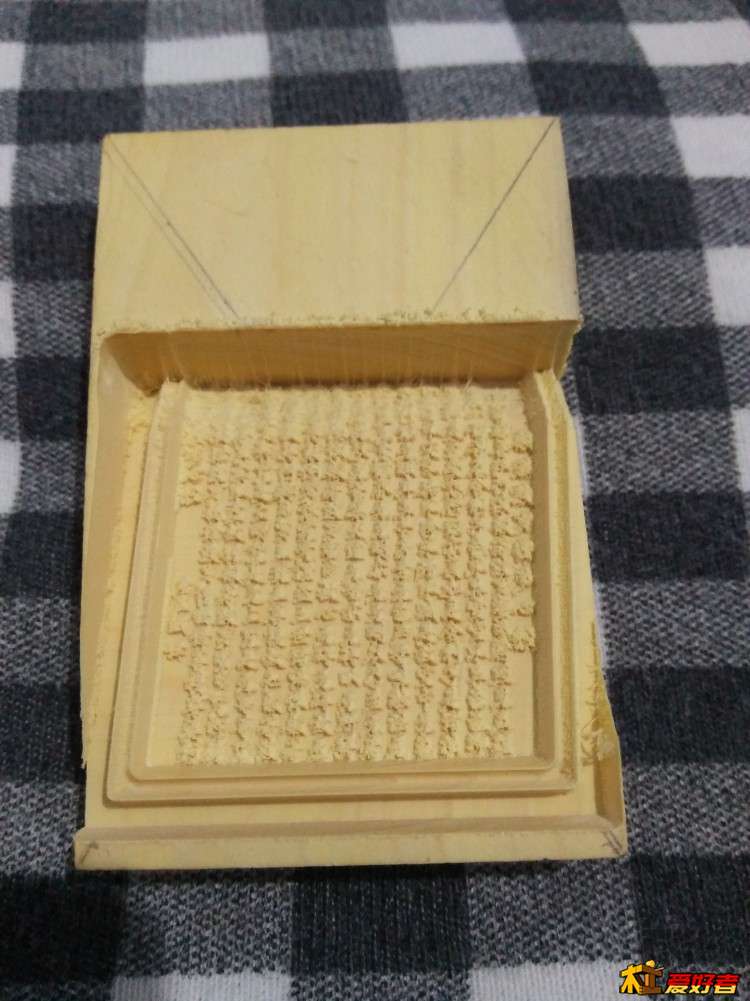

昨天跑偏了的那一面

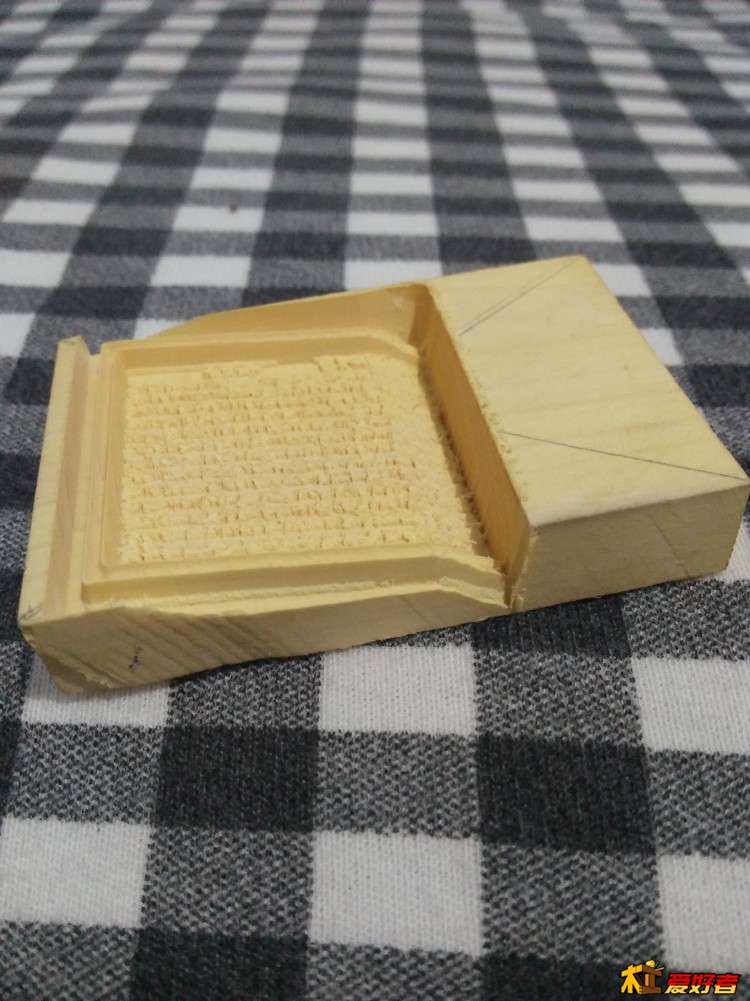

跑偏侧面图，快了雕透了。

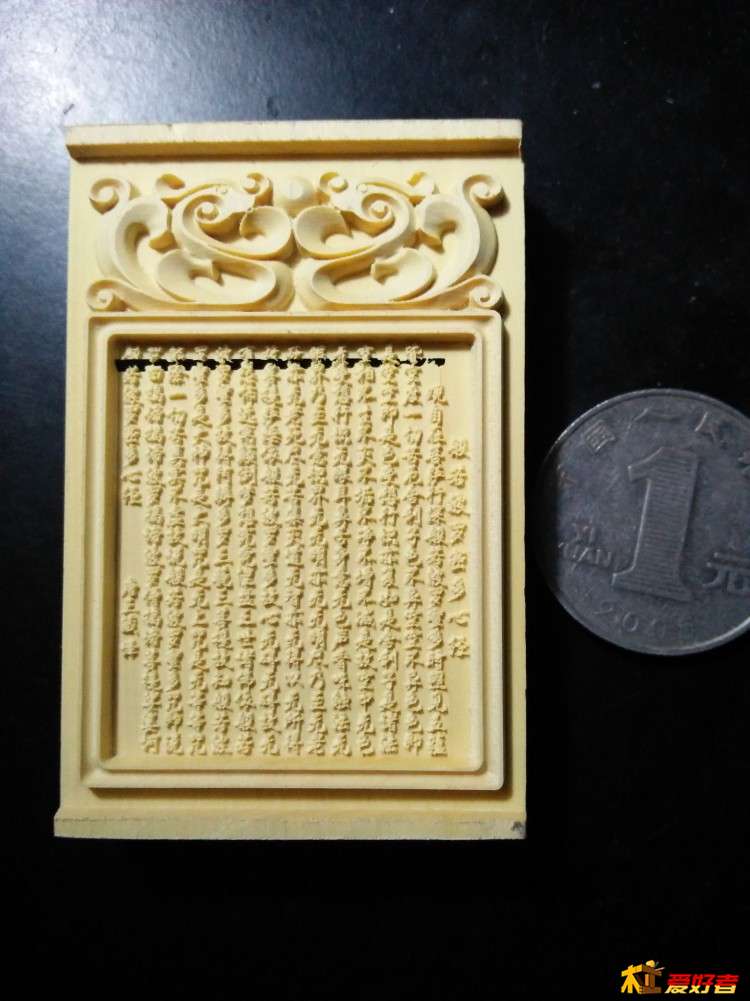

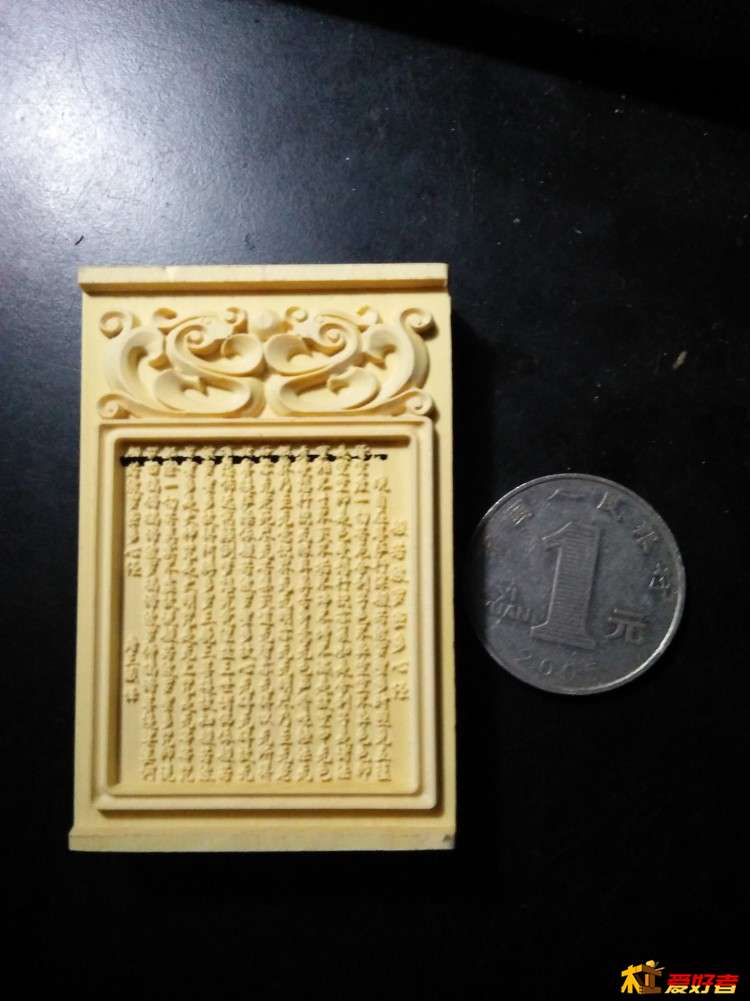

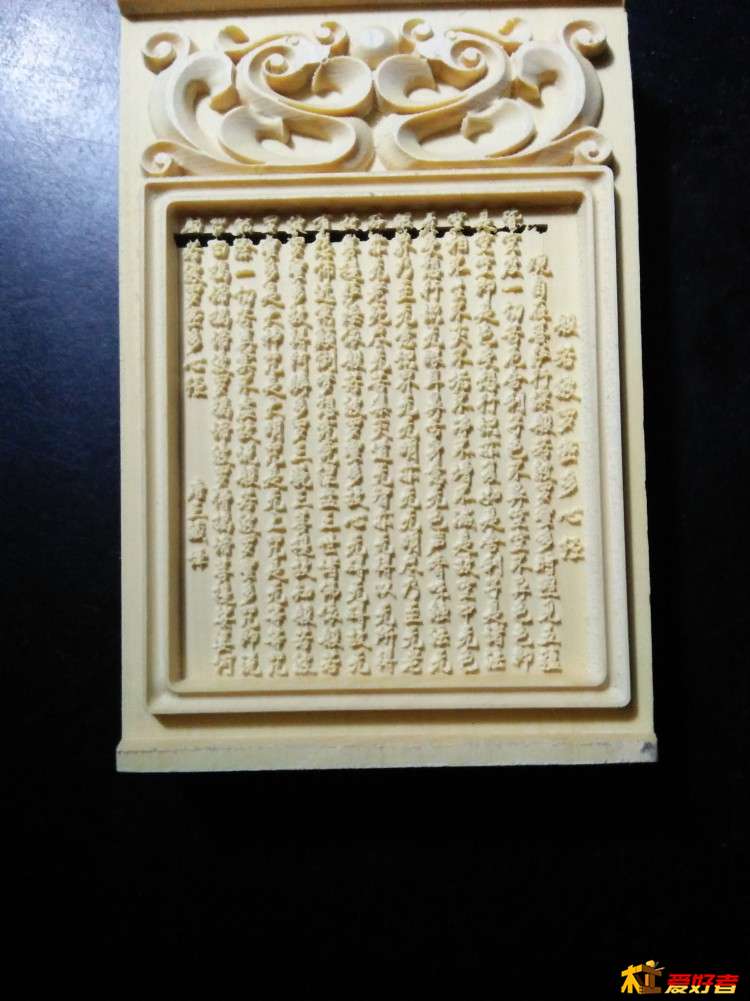

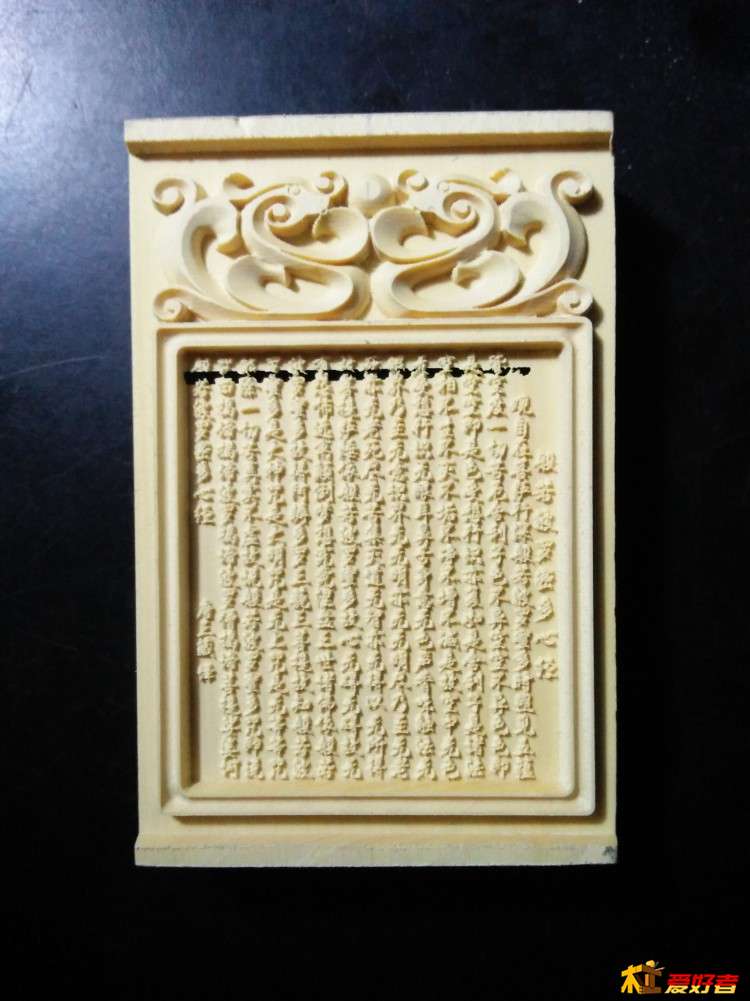

这些是刚雕好的，那道沟就是透了的地方。

1级学徒工 · 发表于 2018-3-7 19:29:04

阿余发表于 2018-3-7 16:12
* L+ y4 [6 b" K2 A# j- w原来有一个什么叫啥名字的, 很便宜的USB MACH3卡, 他就有这个问题. 不过, 那是卡输出的脉冲本来就有问题, ...

是啊是啊，确实不是卡的原因，是速度过快，机器受不了了。

1级学徒工 · 发表于 2018-3-7 19:29:45

bh3rrw 发表于 2018-3-6 21:35& u8 P4 x% L, _) f' V, `& c5 W* u
电脑主板的并口有问题，装了一块pci并口卡抬高问题解决了。可是又发现和你的一样，向右偏。明天再看看什 ...

我的是速度过快造成的，现在好了

zhengjing · 发表于 2018-3-7 22:20:36

学习了。

阿余 · 发表于 2018-3-7 23:05:07

1级学徒工发表于 2018-3-7 19:29
! w9 J+ [# ~1 o# R) G( o: p是啊是啊，确实不是卡的原因，是速度过快，机器受不了了。

电机跑快之后, 扭力会下降, 对机器的阻力敏感度就会提高 . 如果换一套更有力的电机和驱动器, 情况就会变化.
