裁板利器---“快速尺”

 火.. [复制链接]
 楼主| 发表于 2018-3-9 08:46:19 | 显示全部楼层
首先谢谢这个论坛,让我知道了不少东西。人要感恩,所以以此为答谢!也谢谢各位顶楼的朋友让我增强了信心!然后,这工具我是想了一段时间的了,而且我用它裁了40块板!误差在1毫米以内!当然,看你怎么做这个尺了,和怎么用这尺了。做的不好,用不好,误差还是大的!. l) M9 v/ p9 H3 S9 V
0 ]5 q4 c, o8 n: |
上图:
$ X3 o4 p& Z" N/ `" U* E$ {. V0 }: [1 x' a) l1 X1 ~

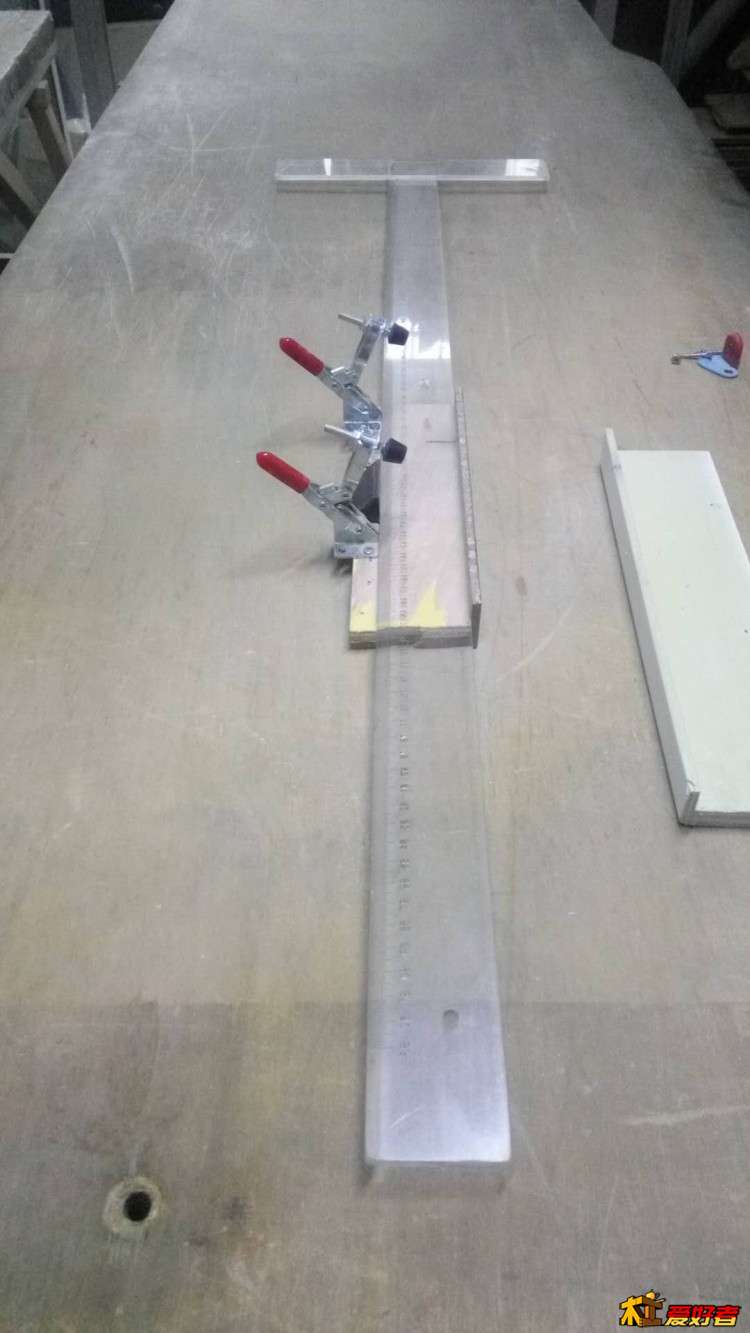

452972957531116356.jpg 422016391345439937.jpg , I+ ^; r& k) D- T1 P  d8 o
这是我的木工台和我做的两把尺子,一把是直尺,是用废了的卷尺做的,一把是t型尺
3 r* R  r' G1 I' V! l1 A8 K制作非常简单就是一个滑块夹尺子,在建楼过程中有很多能人其实都知道怎么做了。如果还不懂我再上张图

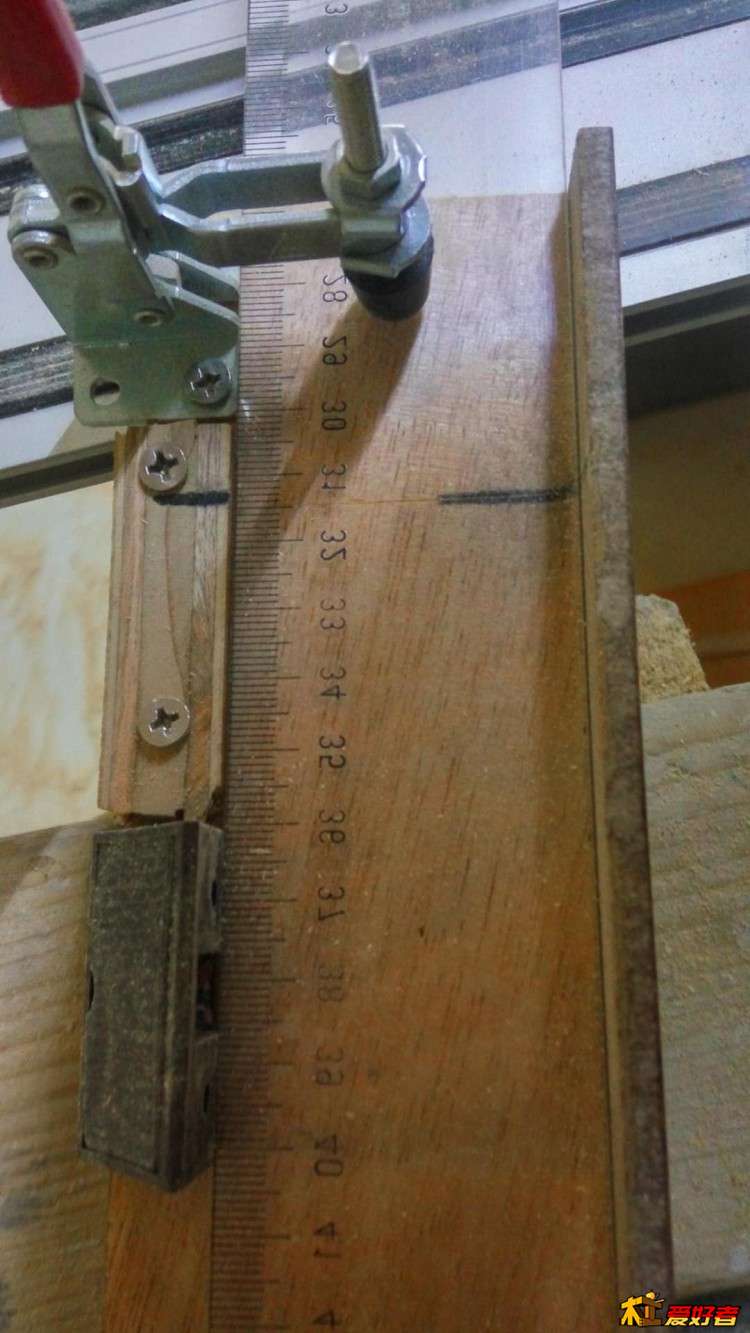

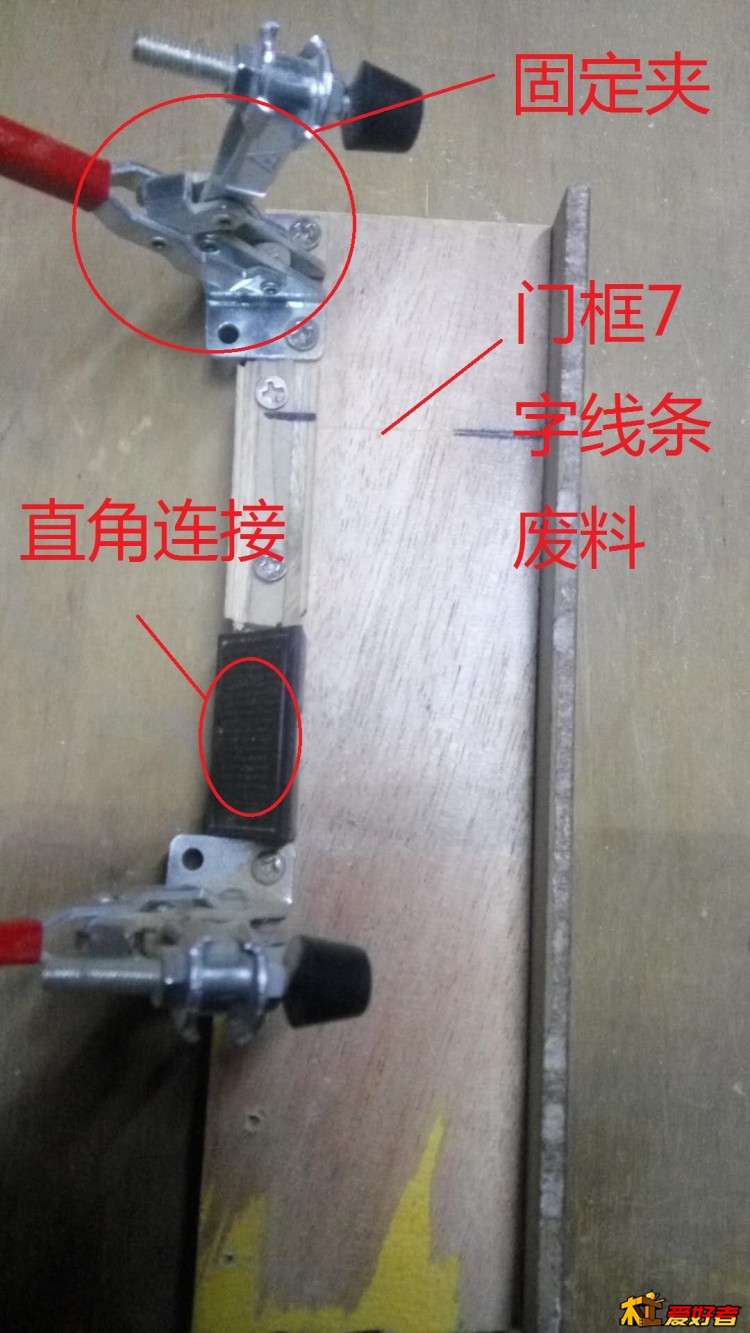

. s7 I& P; D/ d1 L' X5 P) {% I' Z 504754883206196781.jpg 6 N7 g" S+ N8 V$ R- a3 V3 j
这些东西应该不难找,你也可以用其他的替代,但一点尺需要能非常稳固的在你建的槽中滑动。并且固定时应该用手没法把尺和滑块分开。: q* y* ~/ ~+ h" a" V/ b" [0 g# s
以上的大家都会做就不详解了。以下的才是核心技术。2 [+ S$ h2 q) p0 q- k- u

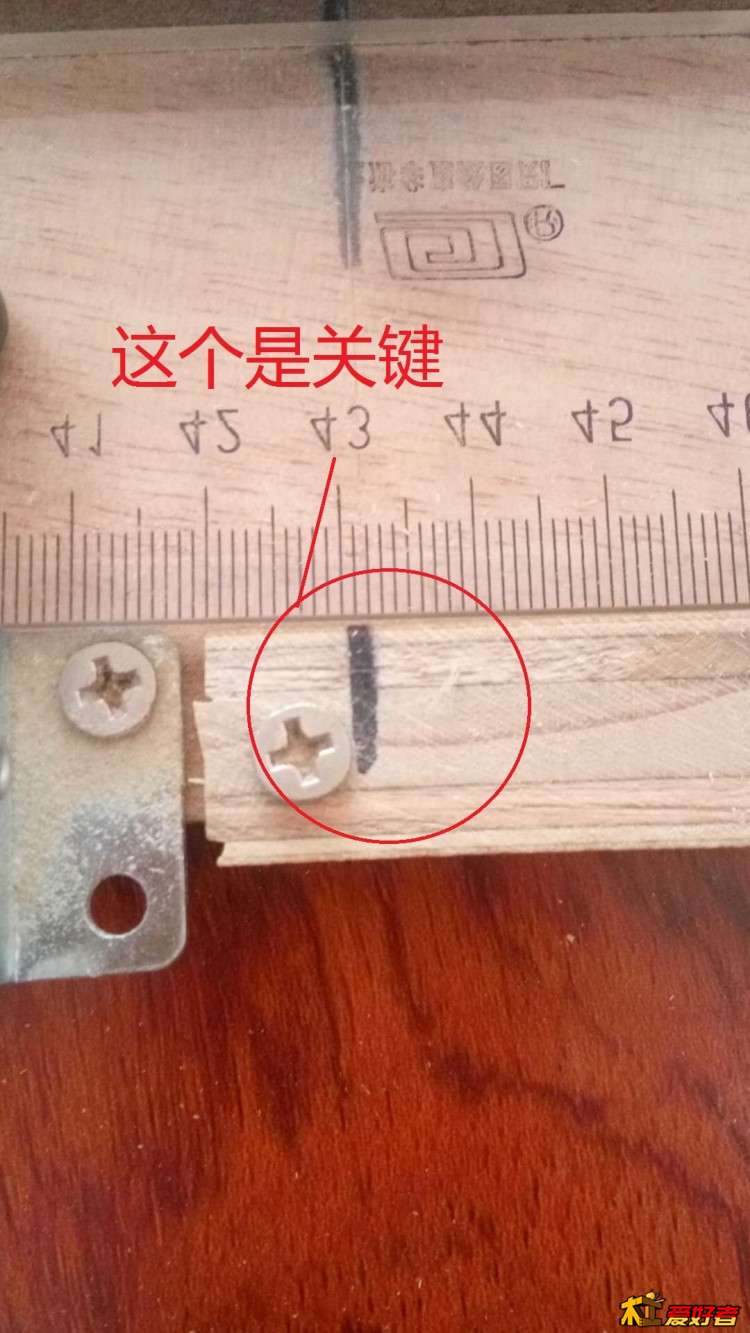

1.jpg 3 g7 `& y5 \9 J  A! w
对于这刻度其实是相对的,靠尺的改变,锯片厚度的改变,以及锯片离靠尺距离的改变都需要重新校验此刻度,当然此刻度会改变。我用的是吴兴导轨所以只要调好了并固定好了这些参量就没什么事,不改变这些量这刻度你就可以一直用到工程结束。
) s' o# t% o* y, @: ?* ?此刻度的来由。& ]9 s$ A% N) m4 W4 Z
这尺适合任何导轨,主要是首先必须调校好,调校好电圆锯及导轨后开始此刻度的绘制,需要一块边缘是直线的废板。拿做好的尺固定好,因为现在没有刻度,所以你随便。

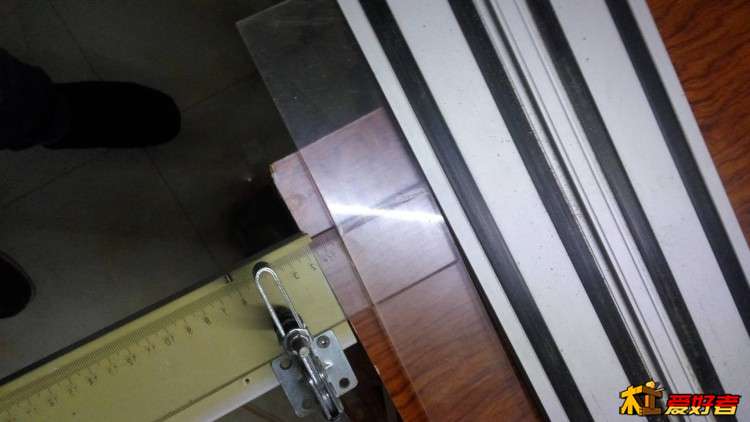

# [0 G4 U4 v& [( `+ D+ A( ^; l 56336518484589658.jpg
5 y  w% O" V6 X; ^9 X用此尺去设定导轨和板边缘的距离,让板和边缘平行。当然两点一线啦!并固定导轨。

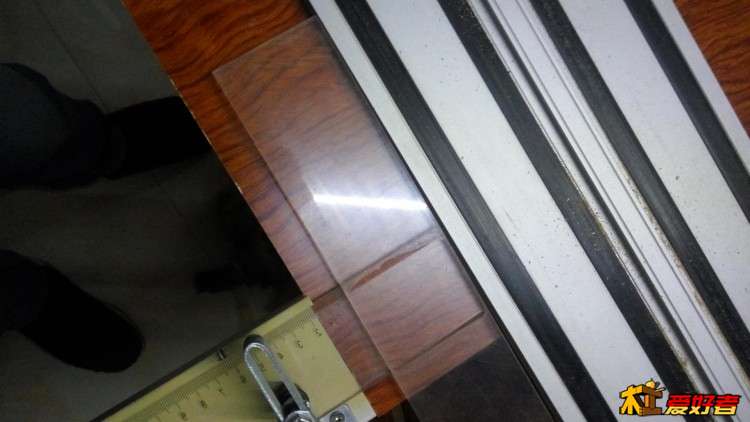

0 a; m8 ~! Q: y5 C. T4 v 357529779547690625.jpg 3 l% B( ]( u+ p- s# }
用电圆锯割一段,但不需要全部割完,并量出切割出板块长度,这是6.5CM

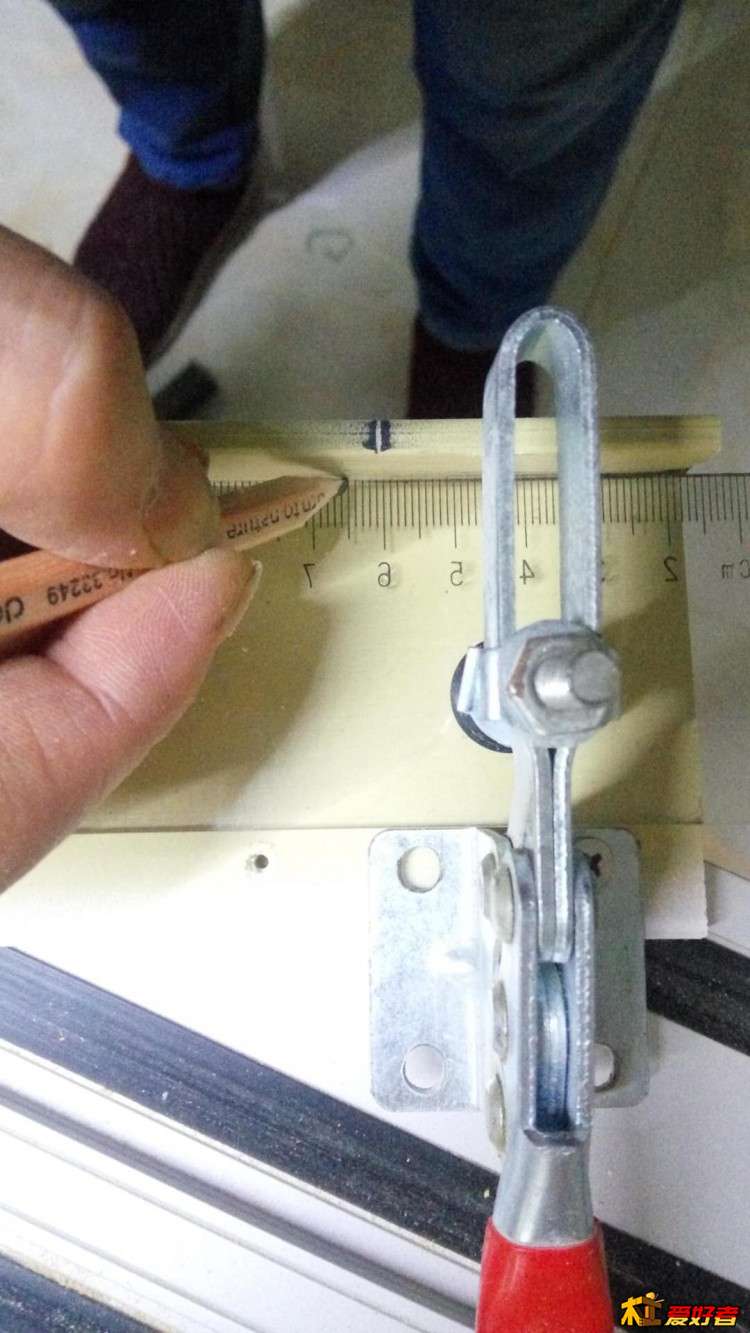

) G. m' u) [: |) Q( Q: z 410446825417226626.jpg
/ u0 v$ a' M% A2 k4 x- V然后在你滑块顶着6.5CM的刻度处标记出关键刻度,上边的核心技术做的好,那误差就小。尺子在使用中要确保和所裁的板面平行,这个也能影响误差!所以用塑料尺并不是最好的,我是让尺紧靠着板。
8 Q8 @& t( y5 d1 ~; N* P到这里,我说完了,如果有疑问的地方,尽量提。大家都是能人,能改进的也说一说!再补充一句,仔细看我第一张图片。
0 K* \3 K! o# `* J( j4 H+ B5 d* `2 t$ e7 C  {# q

2 A  `5 G3 K/ S) g' c& r6 h/ z9 k& _# J& v+ i2 P
回复 支持 反对

使用道具 举报

发表于 2018-3-9 08:50:59 | 显示全部楼层
不错。
回复 支持 反对

使用道具 举报

发表于 2018-3-9 16:19:59 | 显示全部楼层
去学习学习
回复 支持 反对

使用道具 举报

发表于 2018-3-9 19:01:09 来自手机 | 显示全部楼层
是快速而准确的制作开板标尺吗?如果这样的话,那的确是好多热爱木工工作的网友们感兴趣的,也是大家所需要的,在此表示感谢和支持
回复 支持 反对

使用道具 举报

发表于 2018-3-10 07:58:09 | 显示全部楼层
80楼到没,
1 D5 L* I+ j* T! ~* w+ k: d
回复 支持 反对

使用道具 举报

发表于 2018-3-10 09:16:05 | 显示全部楼层
没看明白
回复 支持 反对

使用道具 举报

发表于 2018-3-10 09:36:00 | 显示全部楼层
我也是没看懂
回复 支持 反对

使用道具 举报

发表于 2018-3-10 09:53:17 | 显示全部楼层
丁字尺" b: d; }! @/ ]7 c# @% B: g
以前工程师的标配
$ Z# n* e' X+ R9 U. C; h还少个绘图板,一个图纸桶
  W- c7 b2 z6 V" n6 P; x, A
* _( ]6 t7 O; b4 @+ j有条件的设计院都配了标准带机构的绘图板
% m% x2 ^' f1 T后来上了ACAD、绘图仪就慢慢淘汰了0 d6 @% G! Z% p8 B: k' d
回复 支持 反对

使用道具 举报

发表于 2018-3-10 10:38:28 | 显示全部楼层
没太看明白# V4 B& P; T+ i0 B6 v: d4 _
这跟用墨斗拉线更快吧?' u% Q: _5 V$ w9 Q& g# T
水平仪也可以定位啊4 A) I6 B. x/ J& g% u
回复 支持 反对

使用道具 举报

 楼主| 发表于 2018-3-10 10:51:18 来自手机 | 显示全部楼层
dnjgyp 发表于 2018-3-10 09:16
6 r* q5 W$ |0 ]2 a4 l+ C0 G" N没看明白
8 ]$ R3 B% Y  O5 l2 X6 S
一句没看明白是很难回答的!
回复 支持 反对

使用道具 举报

发表于 2018-3-10 11:05:54 | 显示全部楼层
上视频吧~~~上个使用和操作视频吧....
回复 支持 反对

使用道具 举报

发表于 2018-3-10 14:45:13 | 显示全部楼层
langyaya 发表于 2018-3-10 11:059 r2 `4 O; S9 g; {* R) N
上视频吧~~~上个使用和操作视频吧....

. K  D0 m" d  l4 m$ S, l# ]7 ~/ |3 B你要明白道理,根本不用视频,要不明白道理,上视频也没用,东西与楼主的有些差别你就处理不了。4 w; x5 W" R# s% b: A4 d+ M3 B
回复 支持 反对

使用道具 举报

发表于 2018-3-10 15:01:15 | 显示全部楼层
gzwuke 发表于 2018-3-10 14:45# Z% g2 K/ c6 q; M
你要明白道理,根本不用视频,要不明白道理,上视频也没用,东西与楼主的有些差别你就处理不了。

8 T  r" t: i( ?8 q* Q6 a嗯~~有道理!
3 q: G# R6 R6 w* R1 G
回复 支持 反对

使用道具 举报

发表于 2018-3-10 15:06:45 | 显示全部楼层
langyaya 发表于 2018-3-10 15:01( m' X- R# I0 n
嗯~~有道理!
' k* O- g8 E5 V
我在40楼有一些分析解释,供参考
+ p5 C  \4 O+ `" N$ Y
回复 支持 反对

使用道具 举报

发表于 2018-3-10 15:13:40 | 显示全部楼层
gzwuke 发表于 2018-3-10 15:06! D" m. a3 U0 Q% ]4 X" Q5 q* t
我在40楼有一些分析解释,供参考
+ n( L1 B9 x! e( ^
要的就是你的分析,谢谢1 t7 i2 z  \/ z- ?7 i) [
