求助梯形立方体边沿角度拼接

大水车

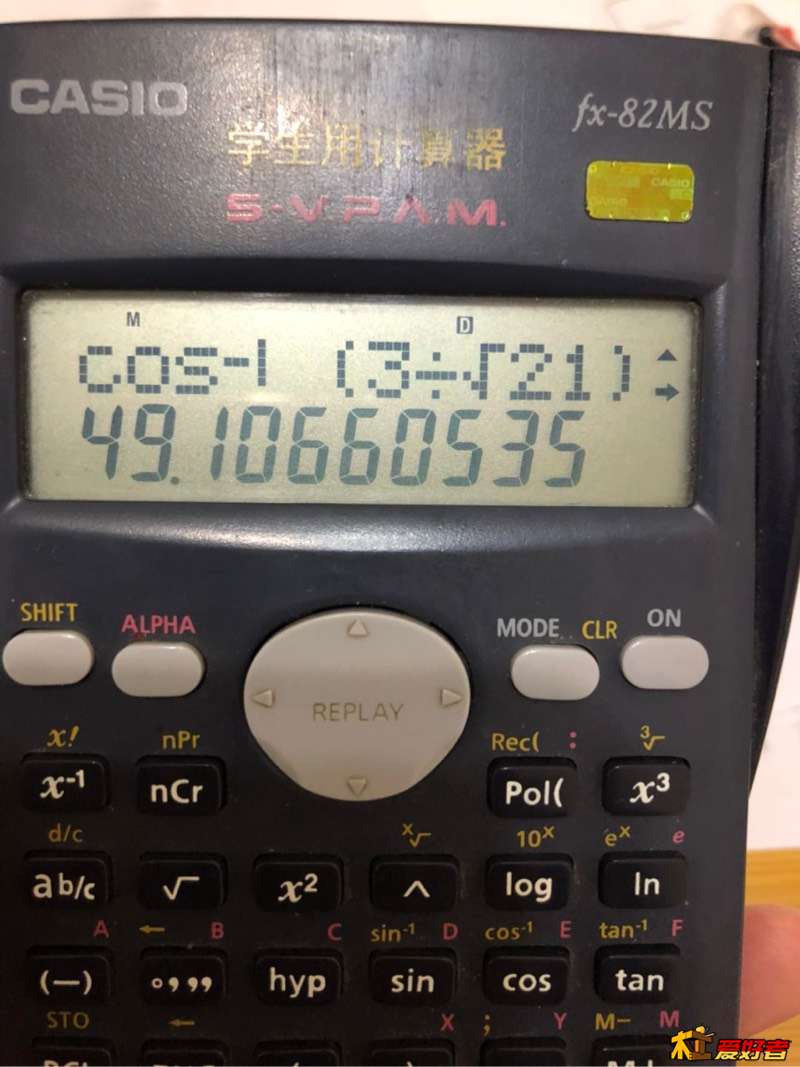

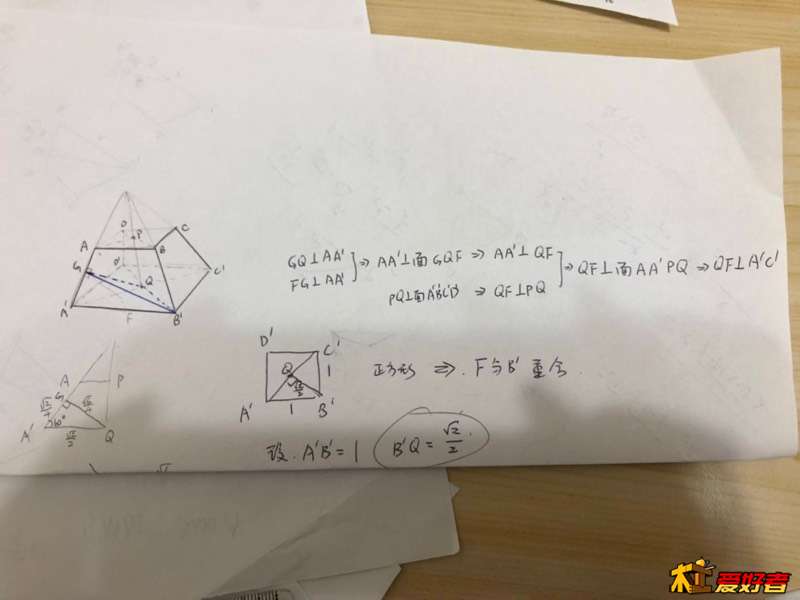

看帖要回贴，回帖要帮贴，我到处问学生，这是答案！麻烦你实际应用，并最终告知我答案！另外木工不是这么玩的，都是尺子量的
# N9 w  v% K8 G1 j3 w) X3 t: T
7 _! }" |3 ?3 O- g9 S3 u

大水车

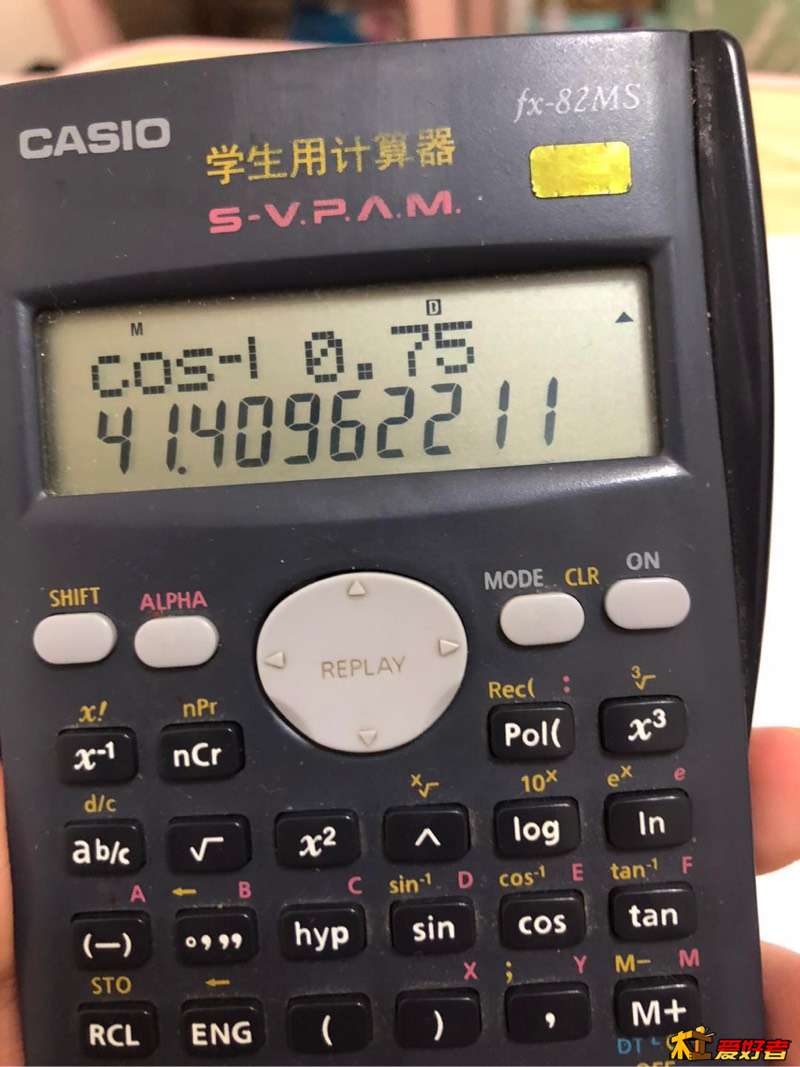

刚那个错了一个数，这个对

策马奔腾m

大水车 发表于 2018-3-2 22:33
看帖要回贴，回帖要帮贴，我到处问学生，这是答案！麻烦你实际应用，并最终告知我答案！另外木工不是这么玩 ...

厉害，不过不知道楼主说的是面与底面的夹角还是棱与底面的夹角是60度。

8 K% D! I5 ?5 Z  \- l, v

策马奔腾m

不管怎么样这个角度都不会是一个整数吧，楼主为什么这么画呢，三维软件画个整体的很简单吧，如果是想做4块这样的板，不用这个角度也可以做出来吧？
' j. j* s- e, Q4 p

大水车

策马奔腾m 发表于 2018-3-2 23:33
! F( b9 t0 F; Z- `7 h$ h6 ]9 v不管怎么样这个角度都不会是一个整数吧，楼主为什么这么画呢，三维软件画个整体的很简单吧，如果是想做4块 ...

2 w7 H- Q! F8 n# |. }9 U楞和底面夹角

钢钢

不要一块一块板画，先画外棱台，再画内棱台，几下就画好了。

三级木匠

四块板不是一样大小？，怎么可能不是45°角？

小内哥哥

建模的时候思路是错的，你先换一个梯形体，然后对角线剖面，量一下剖切过得那个角度就是你要的了。

山卡卡呢

感谢所有参加回帖的木有，我决定暂时放弃研究，改研究其它的先

djjian

我刚刚做了这样的斜收级的二级吊顶，也是不懂，后来想了才知道没固定的角度，是看你上和下收小多少，然后画线，才知道
! I& u9 B5 X, y- |; R: o

djjian

山卡卡呢 发表于 2018-3-2 18:26
梯形斜面角度120，夹角60，拼接角角度不知道是多少，

, S" o. b5 O% _% I) Z夹角6O度的话拼角各30度
